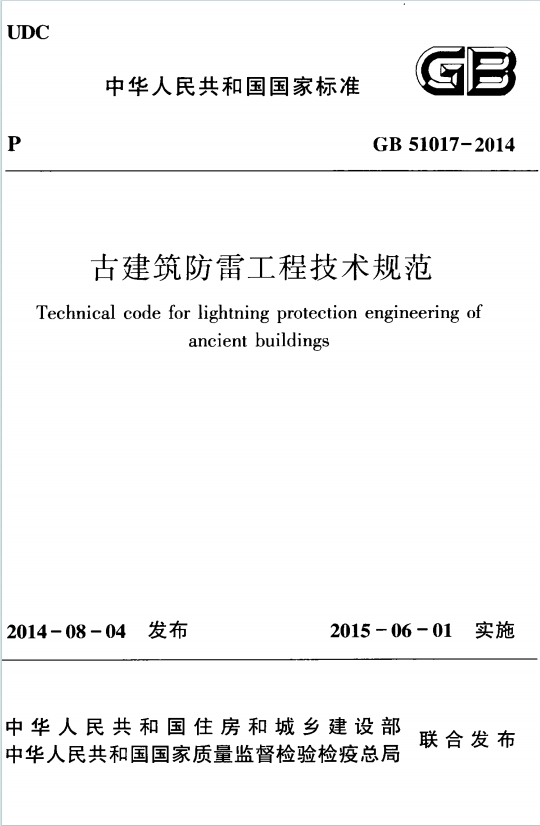

GB51017-2014《古建筑防雷工程技术规范》百度网盘PDF电子版下载-BIM资源网

古建筑防雷工程的国家级技术标准，于 2015 年 6 月 1 日实施，适用于古建筑防雷工程的设计、施工、验收、维护与管理。

防雷分级：按文物价值、雷击可能性及后果分为两级，第一级含全国重点文物保护单位、世界文化遗产等，第二级含其他重点文物保护单位及特定条件古建筑（如高度≥15m、年均雷击次数 0.05-0.25 次 / 年）。
核心原则：以不改变古建筑原状为前提，兼顾人身、建筑及环境保护，防雷工程宜与古建筑修缮相结合。

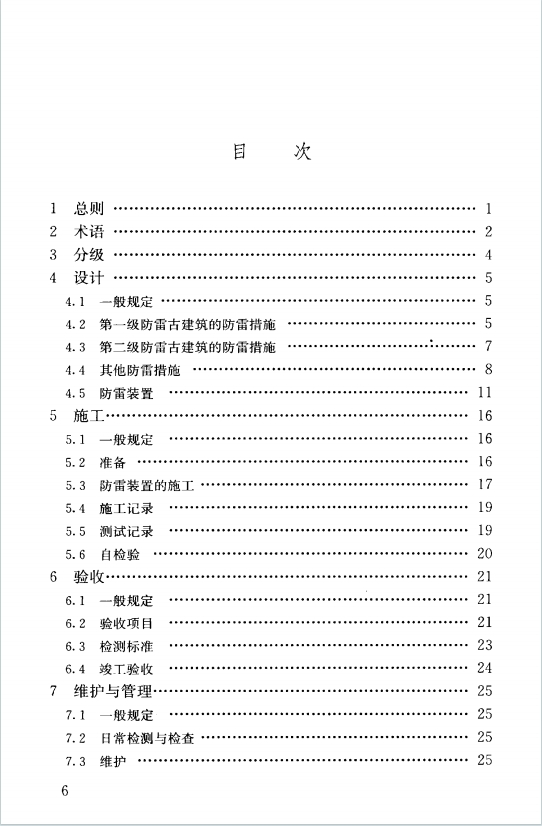

主要内容：包括总则、术语、分级、设计、施工、验收、维护与管理 7 大章节，及雷击次数计算、现场勘察、接闪器保护范围等 7 个附录。

防雷设计：
- 接闪器：可采用接闪带、网、杆等形式，第一级网格尺寸≤10m×10m，第二级≤20m×20m，优先利用屋顶自然金属物，避免直接安装在易燃屋顶。
- 引下线：第一级不少于 2 根（周长＞72m 时≥4 根），间距≤18m；第二级不少于 2 根（周长＞100m 时≥4 根），间距≤25m，沿外墙均匀布置，避免损伤古建筑。
- 接地装置：第一级冲击接地电阻宜≤10Ω，第二级宜≤30Ω，优先采用环形接地体，距建筑基础≥1m，高土壤电阻率地区可采取物理降阻措施。
- 其他措施：防闪电电涌侵入需敷设铠装电缆或穿金属导管，入户处设电涌保护器；金属管道、构件需做等电位连接。
施工要求：
- 严禁在古建筑内部使用焊接等易引发火灾的施工方法，木质构件上敷设引下线需设隔热层隔离。
- 防雷装置材料优先选用铜材，需耐腐蚀，连接采用压接或螺栓连接，避免电化学腐蚀。
- 施工过程需做好记录，隐蔽工程需留存影像资料，完工后施工单位自行检验。
验收与维护：
- 验收由管理单位组织专家进行，需核查设计文件、施工记录、检测报告等，重点验收接闪器、引下线、接地装置的规格、连接及接地电阻。
- 防雷装置每年雷雨季节前定期检查，雷暴后及时巡查，损坏或失效部分及时整改，相关资料存档保管。
