CJJ/T67-2015《风景园林制图标准》百度网盘PDF电子版下载
《风景园林制图标准》(CJJ/T 67-2015)是中华人民共和国住房和城乡建设部发布的行业标准,于 2015 年 1 月 9 日发布,2015 年 9 月 1 日实施,同时废止原《风景园林图例图示标准》(CJJ 67-95)。该标准旨在规范风景园林规划与设计制图的格式、内容及表达要求,确保图纸信息准确、清晰、统一,核心内容如下:

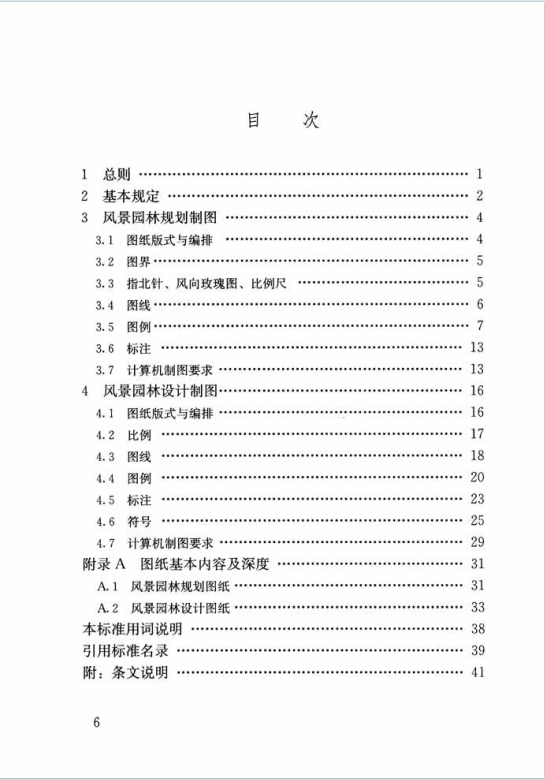

- 适用范围:涵盖风景园林规划(如城市绿地系统规划、风景名胜区总体规划)和设计(方案设计、初步设计、施工图设计)的制图工作。
- 图纸类型:
- 规划制图需为彩图;
- 方案设计可为彩图;
- 初步设计和施工图设计必须为墨线图。
- 图幅规格:采用标准图幅(A0~A4),优先横向排版,图框尺寸按规定设置(如 A0 图幅为 841×1189mm);超规格图纸可分幅拼接或加长,长边需与标准图幅短边一致。
- 核心要素:图纸需包含图题、指北针、风向玫瑰图、比例尺、图例、文字说明、编制单位及日期等基本信息。
- 图题与图签:图题需包含项目名称、图纸名称及编号,图签栏注明编制单位、资质及日期;宣传展示类图纸可简化图标栏。
- 编排顺序:按现状图纸、规划图纸依次排列,与规划文本内容顺序一致。
- 图界范围:需涵盖规划用地、相邻区域及相关范围,分幅绘制时需标注分区索引。
- 比例尺:与相关规划(如城市总体规划、风景名胜区规划)保持一致,城市绿地系统规划比例尺需匹配城市总体规划。

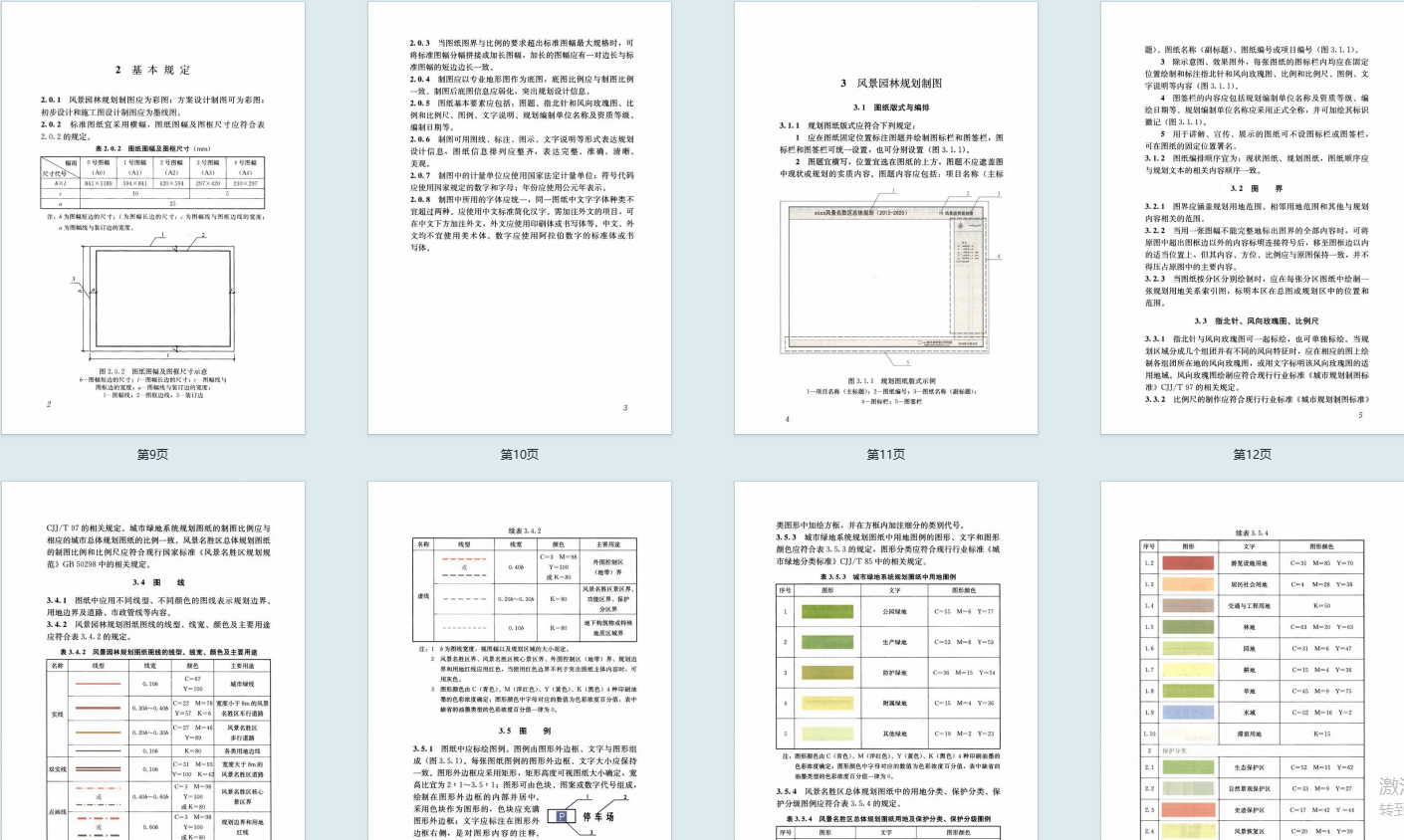

- 图线规定:不同线型、线宽及颜色用于区分各类要素(如城市绿线用 0.10b 实线,颜色为 C=67、Y=100;风景名胜区界用双点画线,线宽 b)。
- 图例标准:
- 城市绿地系统规划中,公园绿地、防护绿地等用地图例需按规定色块区分(如公园绿地为 C=55、M=6、Y=77);
- 风景名胜区规划需标注用地分类(如风景游赏用地、游览设施用地)、保护分级(特级至三级保护区)及景源(特级至四级)等图例。
- 标注要求:定位标注需含平面及竖向要素,风景名胜区需标注经纬度;距离、长度单位为米或千米。
- 图层管理:计算机绘图需按规定设置图层(如地形底图、规划控制线、绿地分类等),图层名称及颜色需统一(如城市绿地图层为 “Gn”,颜色按绿地类型区分)。
- 图签栏:初步设计和施工图设计需包含项目名称、编号、比例、技术责任及修改记录等,可采用右侧或下侧图签布局。
- 比例规范:
- 方案设计常用比例:总图类 1:500~1:2000,重点景区 1:200~1:500;
- 施工图设计常用比例:总平面图 1:200~1:1000,详图 1:5~1:20。
- 图线用途:实线(粗、中、细)用于建筑轮廓、道路、尺寸线等;虚线用于地下构筑物、设计等高线;点画线用于中心线、对称线等。
- 设计图例:包括地形等高线(现状用细实线,设计用细虚线)、山石假山、水体(自然水体、规则水体)、绿化(乔木、灌木、地被)及园林小品(花架、座椅、雕塑)等。
- 标注内容:等高线标高(精确至小数点后两位)、排水方向、坡度(如 i=6.5%)、植物信息(名称、数量、株行距)等。
- 符号规定:剖切符号、索引符号、引出线等需符合标准(如剖切位置线长 6~10mm,索引符号直径 10mm)。
- 文件命名:采用中文或英文命名,包含学科代码(L)、工作类型、图纸序号(如 “种植 – 施 – 01”);
- 图层规则:遵循《房屋建筑制图统一标准》,区分设计阶段(方案用 “C”、初步用 “P”、施工图用 “W”)。
- 规划图纸:城市绿地系统规划需包含区位关系图、现状图、结构规划图等;风景名胜区总体规划需涵盖综合现状图、景源评价图、游赏规划图等。
- 设计图纸:
- 方案设计需含总平面图、功能分区图、竖向设计图、种植设计图及效果图;
- 施工图设计需详细标注定位坐标、标高、材料、构造做法及苗木表等。
