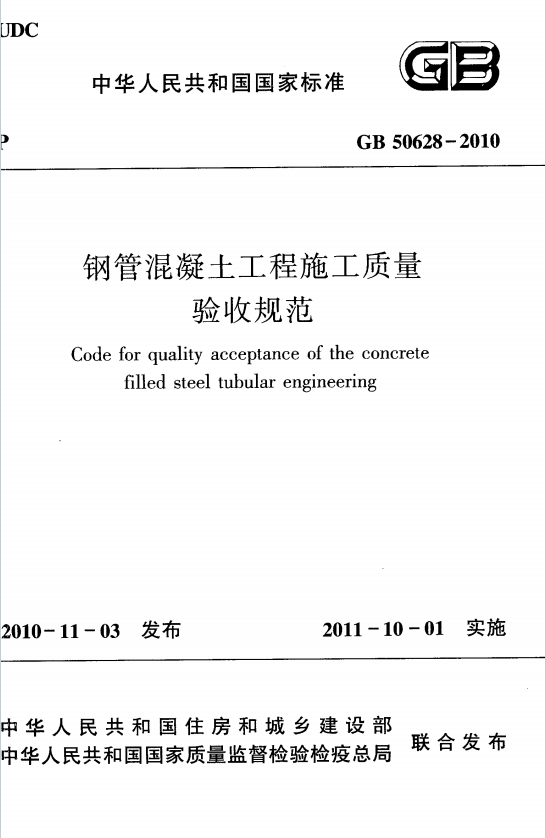

GB50628-2010《钢管混凝土工程施工质量验收规范》百度网盘PDF电子版下载
《钢管混凝土工程施工质量验收规范》(GB 50628-2010)是我国钢管混凝土工程施工质量验收的国家标准,于 2010 年 11 月 3 日发布,2011 年 10 月 1 日实施。以下是其核心内容总结:
- 编制目的:统一钢管混凝土工程施工质量的验收标准,加强质量管理,保证工程质量。
- 适用范围:适用于建筑工程中钢管混凝土工程施工质量的验收,包括单层、多层、高层钢管混凝土结构及相关构筑物的钢管混凝土构件。
- 配套标准:需与《建筑工程施工质量验收统一标准》GB 50300、《钢结构工程施工质量验收规范》GB 50205、《混凝土结构工程施工质量验收规范》GB 50204 等配套使用。
- 施工单位需具备相应资质,检测机构需具备工程结构检测资质。
- 施工图设计文件需经审查通过,施工单位深化设计需经原设计单位确认。
- 施工前需编制专项施工方案,冬期、雨期、高温施工需制定专项技术措施。
- 钢管内混凝土需进行配合比设计,宜进行浇筑工艺试验,浇筑方法需与结构形式适配。
- 强制性条文:钢管、钢板、钢筋、焊接材料等原材料需符合设计及国家标准(第 3.0.4 条)。
- 焊工需考试合格并持证上岗,且在合格范围内施焊(第 3.0.6 条)。
- 设计要求全焊透的一、二级焊缝需采用超声波或射线探伤,探伤比例及等级符合规定(第 3.0.7 条)。
- 钢管混凝土子分部工程划分为 7 个分项工程:钢管构件进场验收、现场拼装、柱脚锚固、构件安装、柱与梁连接、管内钢筋骨架、管内混凝土浇筑。
- 主控项目:检查出厂验收记录,核对构件及配件数量,确认钢板翅片、加劲肋等规格与数量符合设计要求。
- 一般项目:检查构件是否有变形、脱漆,抽查尺寸偏差(如直径、长度、管口圆度等)。
- 主控项目:确保缀件规格、位置正确,拼装方式、焊接材料与焊缝质量符合要求。
- 一般项目:检查拼装场地条件,焊缝外观质量(如未焊满、咬边等允许偏差),以及拼装尺寸偏差(如柱高度、对口错边等)。
- 主控项目:埋入式柱脚需检查构造、埋深及混凝土强度;端承式柱脚需确认锚固件规格、连接质量。
- 一般项目:检查锚固钢筋长度、柱脚灌浆质量,柱脚安装允许偏差(如轴线位移、标高偏差等)。
- 主控项目:吊装与浇筑顺序符合方案,基座及下层混凝土强度达标,构件校正固定牢固,焊接与连接质量合格,垂直度符合要求(单层≤h/1000 且≤10mm;多层整体≤H/2500 且≤30mm)。
- 一般项目:检查管内清洁度,安装尺寸偏差(如轴线偏移、弯曲矢高等)。
- 主控项目:节点核心区构造及钢筋配置符合设计,贯通型节点钢管外壁需焊接闭合环箍,非贯通型节点钢板翅片等连接质量达标。
- 一般项目:梁纵筋通过核心区的位置、间距符合要求,连接允许偏差(如梁中心线偏移≤5mm,标高 ±10mm)。
- 主控项目:钢筋品种、规格、数量符合设计,加工及安装质量达标,受力钢筋位置、锚固长度符合要求。
- 一般项目:钢筋骨架尺寸及安装偏差(如骨架长度 ±10mm,受力钢筋间距 ±10mm 等)。
- 强制性条文:混凝土强度等级符合设计(第 4.7.1 条),浇筑需连续且不超过初凝时间(第 4.7.3 条),确保浇筑密实(第 4.7.4 条)。
- 一般项目:施工缝留置与处理符合方案,浇筑方法及孔洞留置合理,管内清洁,养护到位,孔洞封堵及防腐处理达标。
- 检验批验收:主控项目与一般项目抽样合格,具备完整施工记录。
- 分项工程验收:所含检验批均合格,记录完整。
- 子分部工程验收:分项工程全部合格,质量控制资料完整,结构检测结果达标,观感质量符合要求。
- 第 3.0.4 条:原材料需符合设计及标准。
- 第 3.0.6 条:焊工需持证上岗。
- 第 3.0.7 条:一、二级焊缝需探伤检验。
- 第 4.5.1 条:节点核心区构造及钢筋配置需符合设计。
- 第 4.7.1 条:混凝土强度等级需达标。
该规范通过明确各环节质量要求与验收标准,确保钢管混凝土工程施工质量,适用于各类建筑工程中钢管混凝土结构的施工验收。
