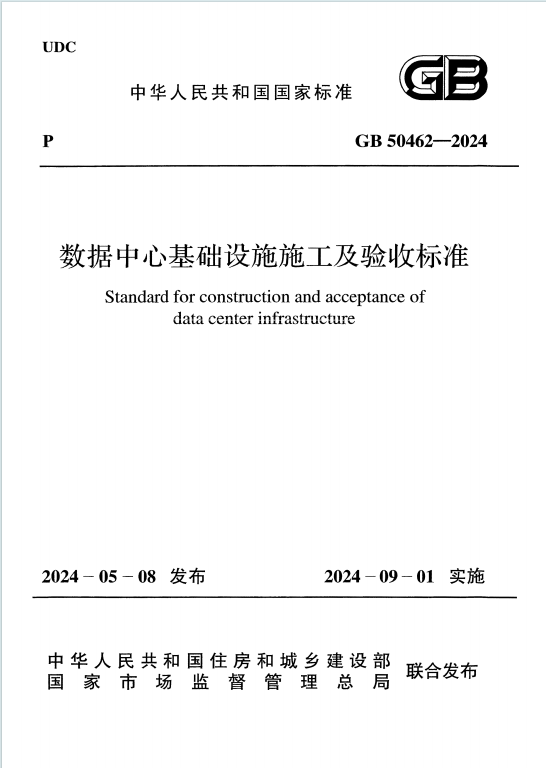

GB50462-2024《数据中心基础设施施工及验收标准》百度网盘PDF电子版下载

一、基本信息与适用范围

• 编制背景：由中国电子技术标准化研究院等单位主编，结合近年来数据中心在设计、材料、施工等方面的实践经验修订，强化过程控制与验收要求，适用于新建、改建和扩建的数据中心基础设施施工及验收。
• 核心新增内容：新增微模块、集装箱数据中心的施工及验收规范，完善电磁屏蔽、综合布线等章节的技术性要求，新增附录 J《工程符合性验收表》。

二、核心技术内容

1. 基本规定

• 施工要求：需按审查合格的设计文件施工，设计变更需批准文件；施工现场严控有水作业，对有空气尘埃要求的区域采取防尘措施；隐蔽工程验收合格后才能封闭，并留存记录和影像资料。
• 材料与设备：材料和设备需符合设计要求，具备产品合格证和进场检验记录；设备开箱需检查外观、附件及技术文件完整性。
• 施工验收：各工序需随工检验和交接验收，由施工、建设或监理单位共同参与并签字确认。

2. 主要系统施工及验收

• 室内装饰装修：
  • 涵盖吊顶、隔墙、地面、活动地板等施工，要求吊顶龙骨防腐处理、隔墙密封防火、活动地板防静电且高度符合要求（兼作静压箱时≥500mm，仅布线时≥250mm）。
  • 验收需符合《建筑装饰装修工程质量验收标准》GB 50210 等相关标准，完成气密性检测。
• 配电系统：
  • 电气装置安装需牢固、标识清晰，不间断电源（UPS）、柴油发电机等设备需按技术文件调试，蓄电池组安装需采取抗震、防腐措施。
  • 配电线路敷设需绝缘测试合格，电缆弯曲半径符合规范，相序、标识清晰；验收需测试绝缘电阻、联锁动作、发电机组及 UPS 性能等。
• 防雷与接地系统：
  • 电涌保护器（SPD）安装位置、接线长度符合要求，多级 SPD 间距需达标；接地装置焊接牢固、防腐处理，接地电阻满足设计值。
  • 验收需检查接地装置结构、SPD 规格、接地线敷设及接地电阻测试结果。
• 空调系统：
  • 空调设备安装需固定牢固，采取减振降噪措施；风管制作与安装需密封、保温，防火阀动作可靠。
  • 系统调试需测试风量、温度、湿度等参数，验收符合《通风与空调工程施工质量验收规范》GB 50243。
• 综合布线及网络系统：
  • 线缆敷设需自然平直、标识清晰，屏蔽线缆接地可靠；机柜机架安装牢固，封闭冷 / 热通道需密封。
  • 验收需测试链路性能、设备功能及机柜隔震措施（设防烈度≥7 度时需隔震）。
• 监控与安全防范系统：
  • 含环境监控（温湿度、漏水）、设备监控（供配电、空调）及安全防范（视频监控、入侵报警），传感器安装位置需精准，设备联动功能需可靠。
  • 验收需验证数据采集准确性、报警响应及联动控制有效性。
• 电磁屏蔽系统：
  • 屏蔽壳体焊接需严密，屏蔽门、滤波器、截止波导窗等附件安装需保证屏蔽效能；接地电阻符合设计要求。
  • 验收需检测全频段屏蔽效能，符合《电磁屏蔽室屏蔽效能的测量方法》GB/T 12190。
