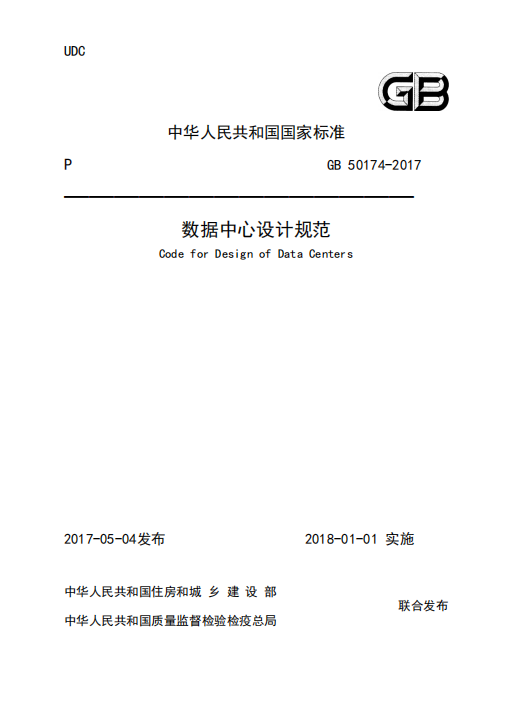

GB50174-2017《数据中心设计规范》百度网盘PDF电子版下载

一、基本信息与适用范围

• 编制背景：由中国电子工程设计院主编，多单位参编，根据行业对数据中心规模和要求的差异，新增 A 级数据中心定义，完善网络系统和灾备数据中心设计要求，将 “监控与安全防范” 章节调整为 “智能化系统”。
• 适用对象：适用于新建、改建和扩建的数据中心，涵盖政府、企业、金融、互联网等各类数据中心，明确了主机房、辅助区、支持区、行政管理区等功能区域的设计标准。

二、核心技术内容

1. 分级与性能要求

• 分级标准：根据电子信息系统中断造成的损失或影响程度，将数据中心分为 A、B、C 三级：
  • A 级：运行中断导致重大经济损失或公共场所秩序严重混乱，基础设施按容错系统配置（如 N+X 冗余，X=1~N），允许单系统故障或维护时仍正常运行。
  • B 级：运行中断导致较大经济损失或秩序混乱，基础设施按冗余要求配置（如 N+1 冗余），冗余范围内无运行中断。
  • C 级：不满足 A、B 级，按基本需求配置，仅保证正常运行时不中断。
• 性能要求：A 级需支持容错，B 级需支持冗余，C 级满足基本功能；灾备数据中心宜与主用中心同级。

2. 选址及设备布置

• 选址要求：需满足电力充足、通信畅通、交通便捷，远离粉尘、有害气体、强振源、强噪声源及自然灾害隐患区。例如，A 级数据中心与甲、乙类厂房距离不应小于 2000m，与住宅不宜小于 100m。
• 设备布置：主机房设备采用面对面、背对背排列（冷热通道隔离），通道宽度需满足搬运和维护需求（如主通道≥1.5m，机柜正面间距≥1.2m）；容错系统的备用设备需布置在不同物理隔间。

3. 环境要求

• 温湿度：主机房冷通道或机柜进风区温度 18~27℃，露点温度 5.5~15℃（避免结露）；停机时温度 5~45℃，相对湿度 8%~80%。
• 空气粒子浓度：静态或动态下，每立方米空气中≥0.5μm 的粒子数≤17,600,000 粒。
• 其他：总控中心噪声≤60dB (A)，主机房工频磁场≤30A/m，绝缘体静电电压≤1kV。

4. 建筑与结构

• 耐火与荷载：耐火等级不低于二级，A 级抗震设防类别不低于乙类；主机房活荷载 8~12kN/m²，不间断电源电池室≥16kN/m²。
• 装修与防护：主机房宜无外窗，若有外窗需高气密性（≥8 级）；地面采用防静电活动地板（高度≥250mm，兼作静压箱时≥500mm），材料需防尘、防潮、防静电。

5. 空气调节

• 系统设计：A 级需 N+X 冗余冷源（如冷冻机组、水泵），宜设蓄冷设施，冷冻水供回水管网采用环形或双供双回；采用下送上回或行间制冷，冷热通道隔离。
• 节能措施：充分利用自然冷源（如冷却塔冬季供冷），大型数据中心优先选水冷机组，空调系统需带通信接口接入监控。

6. 电气系统

• 供配电：A 级由双重电源供电 + 备用柴油发电机（N+X 冗余），蓄电池备用时间≥15min；B 级宜双重电源，单路电源时需发电机；低压配电采用 TN-S 系统，电子信息设备由 UPS 供电。
• 防雷与接地：采用共用接地装置，接地电阻取最小值；主机房设等电位联结网格（铜带截面积≥25mm²），设备与网格双连接。
