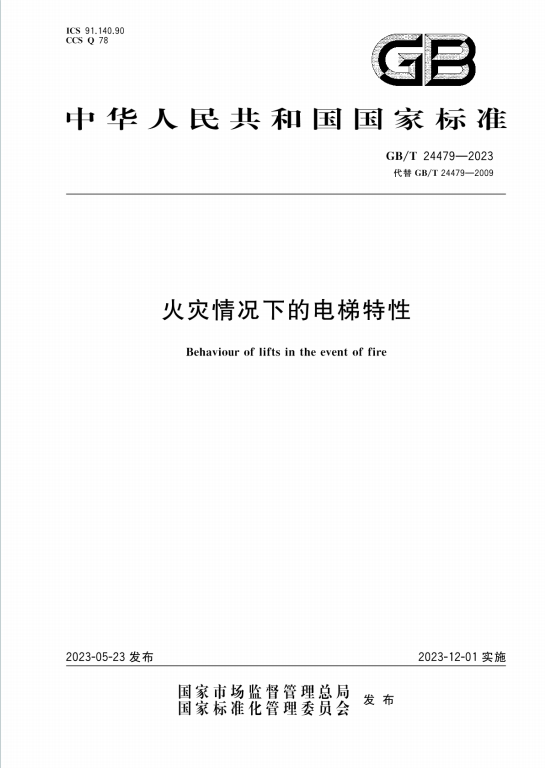

GBT24479-2023《火灾情况下的电梯特性》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：所有驱动方式的新乘客电梯和载货电梯，也可作为在用电梯提升安全性的基础。
• 不适用情况：火灾时仍保持使用的电梯（如消防员电梯，见 GB/T 26465）、用于建筑物人员疏散的电梯（如 GB/T 41122 规定的电梯）。
• 与旧版差异：包括术语调整（新增 GB/T 7024 引用，删除部分旧定义）、更改召回装置接口与指定层要求、新增手动召回装置标识要求、调整火灾召回信号运行规则等。

二、核心术语定义

三、重大危险列表

四、安全要求与保护措施

1. 基本要求
   • 火灾时，配备召回装置的电梯应召回至指定层并退出正常服务。
   • 需为一个或多个指定层提供服务，首个召回信号激活后，电梯按规定返回对应指定层，首个信号复位前忽略其他信号。
   • 召回方式包括手动召回装置（如带可碎玻璃面板的开关）或自动召回装置（如 BMS、火灾探测系统）。
   • 手动召回装置需双稳态、有清晰状态标识（符合 GB/T 31200-2014 相关标志，直径≥50mm），安装于管理中心或指定层（距层门≤2m，离地坎 1.4-2.0m），并有防滥用防护。
   • 所有层站需设置 “禁止火灾时使用电梯” 标志（直径≥50mm，可加文字说明）。
2. 接口要求
   召回装置与电梯控制系统的接口线路中断时，应触发火灾召回。
3. 电梯收到召回信号的特性
   • 响应原则：轿厢返回指定层允许乘客离开，且不影响电气安全装置、检修运行控制、紧急电动运行控制、地震模式、远程报警系统等功能。
   • 运行要求：
     • 层站和轿厢控制失效，已登记指令取消，但开门按钮和紧急报警按钮保持有效。
     • 检修 / 紧急电动 / 维护控制状态下，对应位置听觉信号（35-65dB，宜 55dB）鸣响，退出该状态后信号取消。
     • 电梯按预定逻辑运行（如停靠层站时关闭已登记指令，驶向指定层，中间不停站等）。
   • 到达指定层后：
     • 动力驱动自动门电梯：开门并发出视听信号（听觉 35-65dB，宜 55dB；视觉如 “火警请离开” 文字），20s 内关门并退出服务（前室情况可保持开门），指定层呼梯可触发开门（≤20s）。
     • 手动门电梯：门开锁，发出视听信号，退出服务。
   • 召回信号复位后，电梯自动恢复正常运行。

五、验证方法

六、使用信息

七、附录（资料性）

• 附录 A：电梯情节与接口示意图，说明火灾时电梯运行逻辑（如非消防员 / 疏散电梯需返回指定层停止）及召回装置与电梯控制的接口配线。
• 附录 B：维护要求，包括建筑物负责人与维护单位配合进行定期检查（操作召回装置、验证门状态等）、年度测试及零件更换建议。
