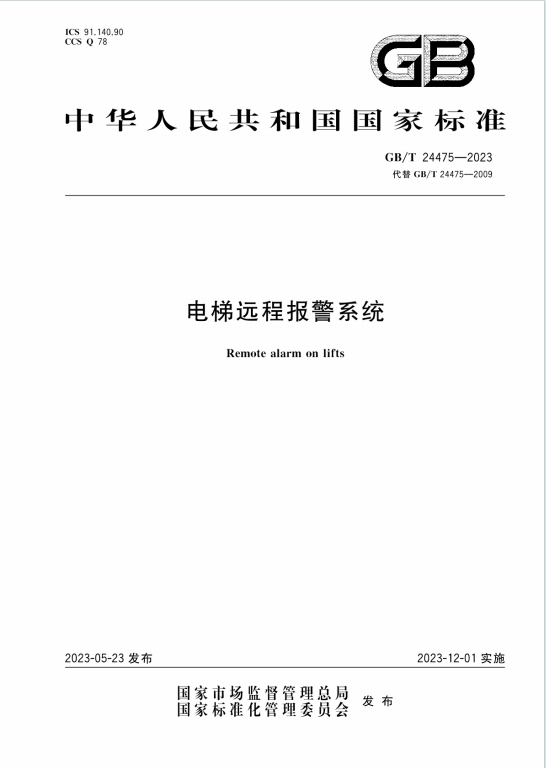

GBT24475-2023《电梯远程报警系统》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：乘客电梯和载货电梯的报警系统，涉及电梯使用者被困时的报警触发、传输、救援等环节。
• 不适用情况：通信网络故障、供电网络故障导致区域内电梯同时困人、实施前已安装的系统。
• 与旧版差异：除结构和编辑性改动外，主要技术变化包括术语调整（如更改 “报警”“救援服务组织” 等定义，删除部分术语）、报警终止触发装置可接近性、紧急电源、视听信号装置等要求的修改，以及新增安全要求验证条款等。

二、核心术语定义

三、安全要求与风险减小措施

1. 通则
   • 报警信息：确保维护时报警识别能发送至确认，发送失败后延迟时间最小化，通信中断不影响后续发送。
   • 报警终止：需从所属电梯触发，触发装置需钥匙接近，可通过救援服务组织信号取消。
   • 紧急电源：供电故障时报警不受阻，若无法维持 1h 正常工作（含 15 分钟语音），需通知救援组织并提示失效。
   • 轿厢内视听信号：有效报警后黄色图形信号亮至报警终止，听觉信号（35-65dB (A)）响至语音通信建立；语音通信时绿色图形信号亮。
   • 报警过滤：可过滤不适当报警（如轿厢在开锁区域、运行中），最短触发时间不超 3s，手动测试长按超设定时间（最大 30s）不过滤，维护时触发不过滤，过滤功能需钥匙启用 / 停用。
   • 识别与通信：报警系统需提供电梯识别数据；双向通信不可从轿厢中断，音量可调，无干扰声源。
2. 技术要求
   • 有效性 / 可靠性：报警装置可发送识别至接收装置，每 3 天自动测试，失败后 1h 内黄、绿信号交替闪烁。
   • 电气接口：符合 GB/T 7588.1-2020 相关要求。
   • 触发装置位置：安装在轿厢、井道等困人风险区域，轿厢内装置位于地板上 850-1200mm 处。
   • 可接近性与参数修改：报警装置需钥匙接近，功能参数修改需密码等保护措施。

四、使用信息

1. 随电梯提供的信息：包括连接救援组织、救援操作信息、系统维护方法、手动测试步骤、使用说明（如长按 3s 触发报警）、参数修改方式、自动测试说明及失效辨识方法等。
2. 提供给救援服务组织的信息：含双向通信建立方法、自动测试周期、报警地址、建筑物管理信息、接近被困人员的方法及特殊危险等。

五、验证方法与测试

• 验证方式：通过目测、性能检查、测量、图样 / 计算书、使用信息等方式，对报警终止、紧急电源、视听信号等条款进行验证。
• 测试步骤：包括报警测试（长按触发装置 30s）、报警终止测试（检查黄色信号熄灭）、紧急电源测试（切断电源模拟失效）、轿厢内信息验证（按流程图检查信号）、通信与过滤测试等。

六、标志要求

七、附录（资料性）

• 附录 A：电梯与救援服务组织的典型双向通信示意图。
• 附录 B：救援服务组织运作要求，包括响应时间（确认报警不超 5min，现场干预正常不超 1h）、资源能力、备用服务、培训等。
