GB55018-2021《工程测量通用规范》百度网盘PDF电子版下载

GB55018-2021《工程测量通用规范》百度网盘PDF电子版下载
《工程测量通用规范》(GB 55018 – 2021),是强制性工程建设规范,2021 年 9 月 8 日发布,2022 年 4 月 1 日实施,替代了多部现行标准中的强制性条文。以下从编制情况、主要内容等方面进行总结:

一、编制情况

  • 编制目的:为在工程建设中保障生命和财产安全、公共安全、生态环境安全,满足经济社会管理基本需要,规范工程测量基本要求。
  • 编制依据:依据国家有关法律法规,在国家现行相关工程建设标准基础上,总结实践经验,参考国外技术法规、国际标准和国外先进标准编制而成。

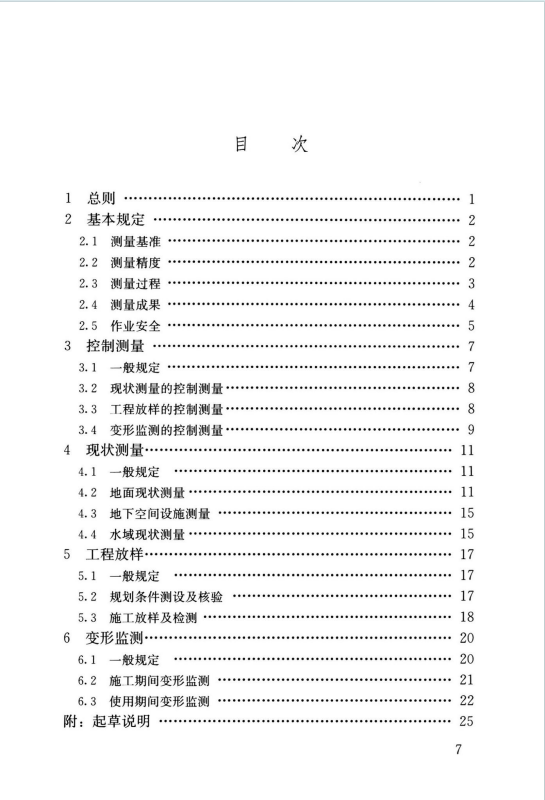

  • 涵盖内容:包括总则、基本规定、控制测量、现状测量、工程放样、变形监测等内容,以及起草说明,对工程测量的各环节作出了详细规定。

二、基本规定

  • 测量基准
    • 空间基准:大地坐标系统采用 2000 国家大地坐标系,高程基准采用 1985 国家高程基准,深度基准在沿岸海域采用理论最低潮位面、内陆水域采用设计水位,重力基准采用 2000 国家重力基本网。
    • 时间系统:采用公历纪元和北京时间。
    • 统一要求:同一工程的地上地下、隧道洞内洞外、水域陆地测量,以及不同区段、不同期测量,应采用或转换为统一的空间基准和时间系统。
  • 测量精度:采用中误差作为精度衡量指标,以 2 倍中误差作为极限误差,实施中应对成果实际精度进行评定或检测。
  • 测量过程:实施前应进行项目技术设计,所用仪器设备和软件系统应符合规定,过程中应进行质量控制,成果需进行质量检查和验收。
  • 测量成果:内容、形式等应符合要求,数字成果采用开放数据格式存储,应编制项目技术报告,做好成果管理。
  • 作业安全:执行安全生产管理制度,针对不同作业场景(如现场、水域、地下空间、夜间、无人机作业等)制定安全措施,涉密工程测量执行国家保密规定。

三、控制测量

  • 一般规定:平面和高程控制网等级根据工程规模等确定,控制点数量和分布合理,投影长度变形值等符合要求,可采用卫星定位、水准测量等方法,成果包括控制网布设图等。
  • 现状测量的控制测量:优先使用国家、地方等级控制点,不满足时利用其作为起算点建立控制网。
  • 工程放样的控制测量:规划条件测设及核验使用国家、地方等级控制点,不满足时加密;工程施工控制网平面坐标系与施工坐标系一致,隧道等地下工程施工控制测量需考虑贯通误差等。
  • 变形监测的控制测量:布设基准点,基准点应稳定、易于保存,数量等符合规定,定期检测和复测,进行稳定性分析。

四、现状测量

  • 一般规定:在确定时点采集地理信息数据,制作相应成果,作业时点根据成果用途等确定,成果精度等按项目技术设计要求执行。
  • 地面现状测量:包括数字线划图、数字正射影像图、数字高程模型和数字表面模型测绘,以及线状工程断面图测绘,对精度、内容等有明确规定。
  • 地下空间设施测量:地下管线及附属设施、地下综合体等测量,测定特征点坐标和高程,调查属性信息,编绘综合图等。
  • 水域现状测量:测定水上建筑、水下地形、水位等,水下地形测量对测深点间距、平面位置和深度中误差有要求,水位或水面高程测量精度不低于图根点高程精度。

五、工程放样

  • 一般规定:利用规划条件、设计资料和控制点成果计算工程特征点坐标等,进行实地测设,计算和测设后需检查校核。
  • 规划条件测设及核验:包括定线、拨地、放线、验线和核验测量,以规划条件或审批图件为依据,对点位中误差等有规定。
  • 施工放样及检测:分析施工影响因素确定测量精度,建立施工控制网,进行轴线投测等实地测设,第三方检测基准与施工放样一致,精度不低于施工测量精度。

六、变形监测

  • 一般规定:根据项目合同要求确定监测内容、精度、频率等,布设监测点,作业时选用稳定基准点,出现异常情况及时预警,可进行变形趋势预测。
  • 施工期间变形监测:对基坑、地基基础设计等级高的建筑等对象进行监测,内容包括沉降、水平位移等,监测频率根据工程特点等确定。
  • 使用期间变形监测:未达到稳定状态的监测对象继续监测,出现变形或安全管理需要时实施监测,监测频率根据变形特征等确定,稳定状态判定以最大变形速率不超过阈值为依据。
