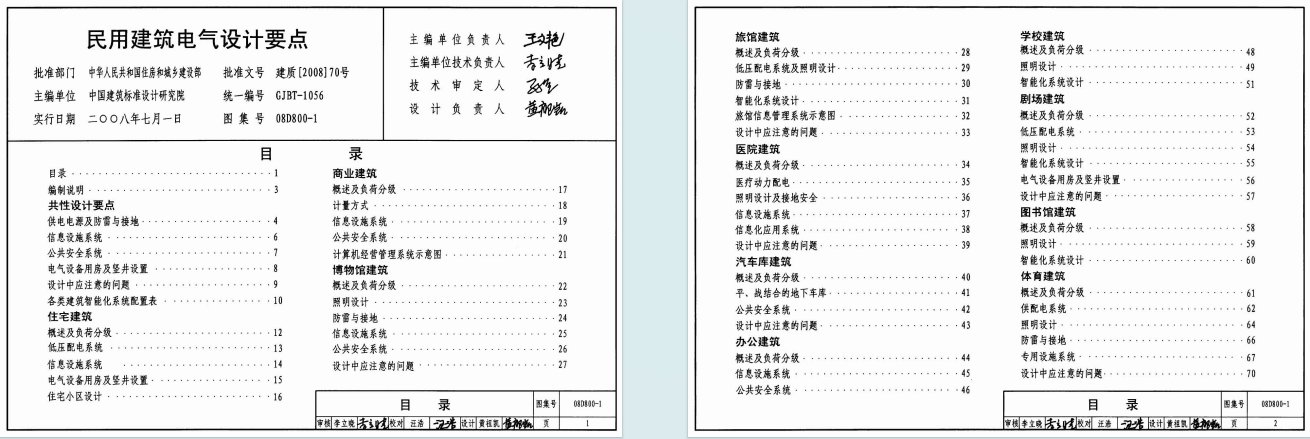

08D800-1~8《民用建筑电气设计要点》（共8本）百度网盘PDF下载08D800-2、08D800-3、08D800-4、08D800-5、08D800-6、08D800-7、08D800-8

一、基本信息

• 编制依据：以《民用建筑电气设计规范》JGJ16-2008 等国家及行业标准为依据。
• 适用范围：适用于一般新建、改建和扩建的民用建筑工程电气设计，涵盖住宅、商业、医院等 11 类建筑。
• 内容架构：先阐述共性设计要点，再按建筑类型分别说明个性设计要点，包括负荷分级、供电电源、照明、智能化系统等。

二、共性设计要点

• 负荷分级：按建筑重要性划分为一级、二级、三级负荷，如一类高层建筑的消防设备等为一级负荷，二类高层建筑的客梯等为二级负荷。
• 供电电源：一级负荷中特别重要负荷需双电源加应急电源（如柴油发电机），二级负荷宜两回线路供电，三级负荷单回路供电。
• 照明设计：采用高效节能光源，功率因数不低于 0.9，潮湿场所用防潮灯具，防爆区域用防爆灯具，避免眩光。
• 防雷与接地：按建筑类别采取防雷措施，如高度超 100m 或国家级建筑为二类防雷；采用共用接地网，设置总等电位联结。
• 智能化系统：包含信息设施系统（综合布线、通信网络）、公共安全系统（火灾报警、安防监控）、建筑设备管理系统等。

三、典型建筑个性要点

• 住宅建筑：按户型面积分 A-E 类，用电标准 3-150kW；设访客对讲、入侵报警、表具自动抄收系统，有线电视和网络入户预留接口。
• 商业建筑：大中型商场负荷密度 60-120W/m²，设商业经营信息管理系统；照明结合装修，预留广告照明电量，应急照明为一级负荷。
• 医院建筑：手术室等设 IT 系统（隔离电源），大型医疗设备专用变压器供电；医疗设备接地与保护接地共用接地网，设局部等电位联结。
• 体育建筑：按比赛等级设不同照度，如特级场馆 HDTV 转播时平均垂直照度≥1500lx；配备计时记分、信息显示等专用系统，特级场馆预留临时发电机接口。

四、关键技术要求

• 设备用房与竖井：变配电所避开潮湿场所，强电竖井净宽≥0.8m，弱电竖井≥0.6m，分开设置防干扰。
• 安全措施：住宅、办公等插座回路设剩余电流保护器，医院、泳池等设局部等电位联结；公共场所用阻燃低烟低毒缆线，竖井穿防火分区处防火封堵。
• 设计注意事项：出租区域、二次装修区预留配电回路和通信通道；大型设备选型未定前预留管路，节能方面采用智能照明控制等。

五、附录与标准

• 附各类建筑智能化系统配置表，如住宅宜配智能卡系统，医院应配医用对讲系统。
• 引用《建筑设计防火规范》《智能建筑设计标准》等 10 余项国家标准，确保设计合规。
