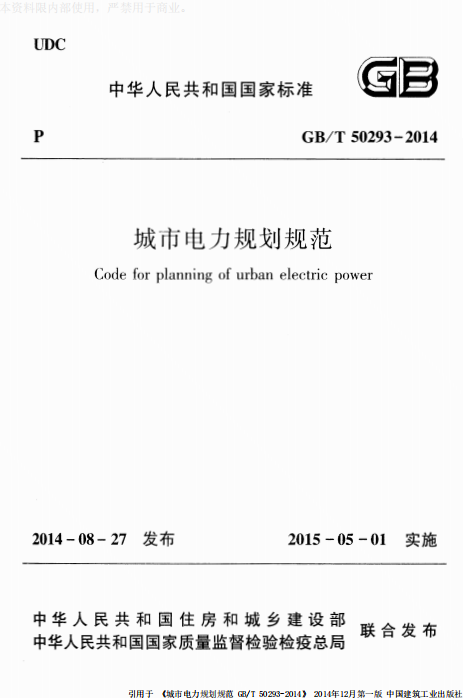

GB 50293-2014《城市电力规划规范》百度网盘PDF下载

1. 总则：适用于城市规划的电力规划编制，目的是贯彻相关法规政策，提高规划质量。规划应遵循远近结合、适度超前等原则，注重合理布局与节约用地，同时符合国家现行标准 。
2. 术语：对城市电力规划中的常用术语进行定义，如城市电源、环网单元、箱式变电站等，统一行业概念，便于规范理解和应用。
3. 城市用电负荷
   • 负荷分类：按城市建设用地性质、产业和生活用电性质以及负荷分布特点进行分类 。
   • 负荷预测：总体规划阶段预测市域及中心城区的相关负荷指标；详细规划阶段预测详细规划范围内的负荷指标。预测应采用多种方法，并根据地区电网特性确定负荷同时率 。
   • 预测方法：总体规划阶段可选用人均用电指标法等多种方法；详细规划阶段多采用单位建筑面积负荷指标法。不同方法适用于不同层面的预测，且可相互补充校核 。
   • 负荷指标：给出单位建设用地和单位建筑面积的负荷指标，供规划时参考，各城市可根据实际情况调整 。
4. 城市供电电源
   • 电源种类：包括火电厂、水电厂、核电厂等多种类型，目前我国城市主要依靠火电厂和水电厂供电 。
   • 电源选择：系统受电或以水电供电为主的城市，可建设适量火电厂缓解枯水期供电紧张。热电冷联产系统有优势，但需满足特定条件。是否在市中心布置超高压电源变电站，需经技术经济论证 。
5. 城市电网
   • 规划原则：电网规划应分层分区，与电源同步规划，满足结构合理、安全可靠等要求，并纳入城乡规划 。
   • 电压等级和层次：城市电网电压等级需符合国家标准，应简化变压等级，优化配置，根据城市发展确定最高电压等级，并按规定配置容载比 。
6. 城市供电设施
   • 一般规定：供电设施建设标准等应与城市发展相适应，设备选型要安全可靠、节能环保，特殊地区需提高设计标准，并考虑分布式能源等接入需求 。
   • 城市变电站：结构形式多样，其选择需根据所处位置确定。同时，应按最终规模预留用地，不同电压等级变电站用地面积有相应控制指标 。
   • 开关站：建设开关站可缓解变电站出线困难，提高电网运行灵活性和供电可靠性，10kV 开关站可与配电所合建 。
   • 环网单元：用于 10kV（20kV）电缆线路相关操作，宜单独建设，特殊情况可与其他建筑共建，其规模根据实际负荷确定 。
   • 公用配电室：应保证供电质量，在不同区域，配电室结构选型有不同要求，特殊情况下可采用箱式变电站 。
   • 城市电力线路：分为架空线路和地下电缆线路。架空线路路径选择需综合考虑多种因素，不同电压等级线路走廊宽度有规定；地下电缆线路路径和敷设要符合相关规范，保证与其他管线的安全距离 。
