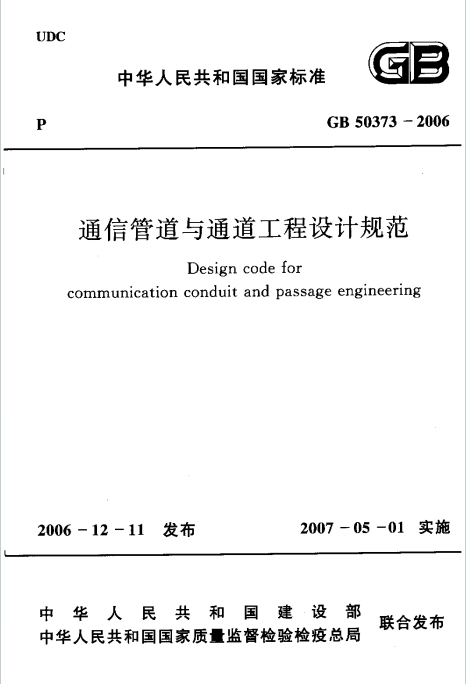

《通信管道与通道工程设计规范》（GB 50373 – 2006）对通信管道与通道工程设计进行了全面规定，涵盖规划、路由、管材、铺设等多方面内容，旨在规范工程设计，保障通信设施建设的合理性与安全性，主要内容如下：

总则：适用于城市新建地下通信管道及通道工程设计，以统筹安排地下空间位置，协调与其他工程管线关系。强调建设应遵循统建共用原则，超前建设，选用合格产品，同时符合国家现行相关标准。
通信管道与通道规划的原则：规划需依据城市发展和通信建设总体规划，纳入城市建设规划。遵循统建共用原则，综合考虑各类管道规划与建设方案。新建、改建建筑物楼外预埋管道应与建筑同步并连接公用管道；城市重要建筑要同步建设或预留通信管道位置；根据道路红线宽度合理规划管道建设位置，并尽量与市政管线同步建设。
通信管道与通道路由和位置的确定：路由应选择在城市主要道路、住宅小区及郊区主要公路，避开不良地带，减少与其他管线冲突。位置宜选在人行道或慢车道下，与杆路同侧，平行于道路或建筑红线，与其他管线保持规定净距，人孔内不得有其他管线穿越，与铁道及有轨电车道交越时需满足特定要求。
通信管道容量的确定：管孔容量根据业务预测和运营商情况计算，各段管孔数可按规定估算，容量按远期需求和合理管群组合确定并预留备用孔，同一路由应一次建成，进局（站）管道按终局（站）需要量建设。
管材选择：常用管材包括水泥管块、塑料管和钢管等。不同管材有各自的规格和适用范围，如城区复杂路段和光缆专用管道宜选塑料管，过路或过桥时可选用钢管，应根据工程实际情况合理选择。
通信管道埋设深度：规定了管道埋设深度的最低标准，进入人孔处也有相应深度要求。遇到道路改建、与其他管线交越间距不符或受地下水位和冻土层影响时，需调整埋设深度或进行特殊设计。管道应设一定坡度，且避免向上弯曲。
通信管道弯曲与段长：管道段长根据人孔位置确定，不同管材在不同场景下有最大段长限制。弯曲管道段长应小于直线管道，且曲率半径有相应要求，同一段管道不应出现反向弯曲或过小夹角的弯曲。
通信管道铺设：管道铺设要符合荷载与强度标准，根据不同土质选择合适基础，做好管口封堵和特殊设计。管群组合有规定要求，不同管材铺设时也各有具体规定，如水泥管、塑料管铺设的不同要求，过路钢管的铺设方式等。
人（手）孔设置：人（手）孔位置根据光（电）缆分支、汇接等情况设置，避开不利位置。其型式根据管群容量选择，地下水位高时要做防水处理，基础根据土壤和水位情况确定，井盖需具备多种防护措施并标明用途产权。
光（电）缆通道：在特定情况可考虑建设光（电）缆通道，其大小、埋深、地基基础和排水照明等有相应要求。通道建设造价高，适用于特定地段，建设时需综合考虑多方面因素。
光（电）缆进线室设计：通信局（站）需设专用进线室，设计应遵循便于进线、按终局容量设计等原则，建筑上有防水、防火、照明等要求，进线室应设置地气线。
