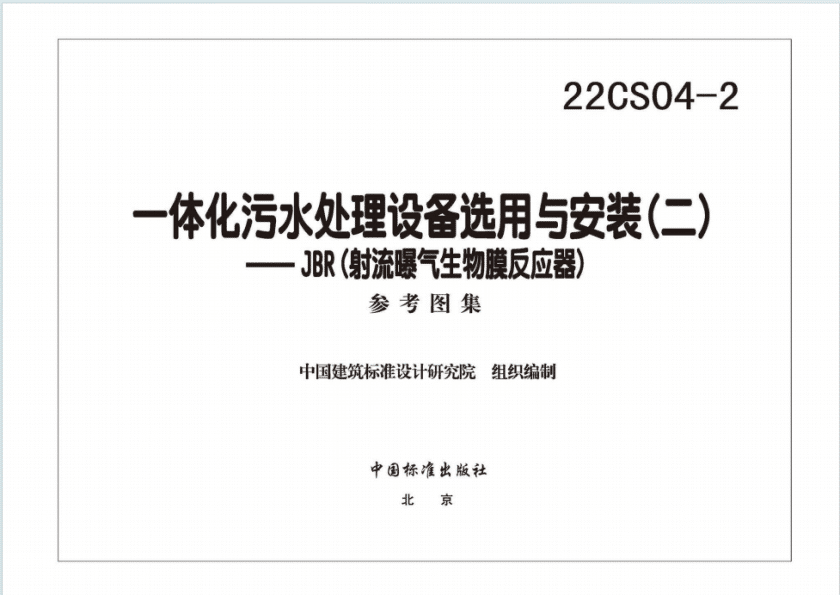

22CS04-2一體化污水處理設備選用與安裝（二）圖集PDF電子版百度網盤下載

• 編制依據：依據海南天鴻市政設計股份有限公司提供的技術資料編制，依據的主要标準規範有《室外排水設計标準》GB 50014-2021、《建築給水排水設計标準》GB 50015-2019等。
• 适用範圍：新建、改建和擴建的農村分散式生活污水處理工程，賓館酒店、居住小區、鐵路車站、高速公路服務區和收費站等生活污水處理工程，及進水水質與生活污水相類似的污水處理工程。
• 型号說明：JBR-（I、II、III、IV）-（處理規模）-（安裝方式），其中I表示一級A标準，II表示一級B标準，III表示二級标準，IV表示三級标準，處理規模單位爲m³/d，安裝方式D表示地上式，M表示地埋式。
• 内容概要：
  • JBR工藝：一體化污水處理設備采用JBR工藝，主體裝置爲射流曝氣生物膜反應器，集活性污泥法與生物膜法于一體的污水處理新工藝。好氧、缺氧和厭氧3個反應過程都在同一個反應器内完成，縮短工藝流程。采用多功能射流器作爲供氧設備，提高氧的傳質效果與強化生物化學過程。采用比表面積大，污水處理專用的膜，膜上繁殖的微生物膜老化後，可自動更新脫落。使反應器内的活性生物總量保持相對穩定，并具有短程硝化的功能。出水水質最高可滿足《城鎮污水處理廠污染物排放标準》GB 18918-2002一級A标準。
  • 工藝流程選用原則：生活污水經格栅井、調節池去除懸浮物後，進入一體化污水處理設備的生物反應區，通過時間控制溶解氧實現一系列的硝化、反硝化反應，而後經導流區實現氣水分離，進入沉澱區。根據出水的标準配備除磷區及消毒池，最終出水達标排放。剩餘污泥排入儲泥池，定期外運處理，儲泥池上清液回流到調節池。設備依據進水水質要求、出水排放要求、受納水體及處理規模按照圖1選用。當出水水質執行《城鎮污水處理廠污染物排放标準》GB 18918-2002中規定的三級标準時，不需配套消毒設施。
  • 進出水水質：進水水質應根據實地調查數據确定，當缺乏調查數據時，可參照《農村生活污水處理工程技術标準》GB/T 51347-2019執行，并在實際安裝調試時予以校核。出水水質應滿足《城鎮污水處理廠污染物排放标準》GB 18918-2002的要求，其中代号“I”執行一級A标準，代号“II”執行一級B标準，代号“III”執行二級标準，代号“IV”執行三級标準。
  • 設備選型：一體化污水處理設備包括地上式、地埋式安裝，材質包括樹脂混凝土、碳鋼、聚丙烯。設備可根據占地面積、土壤、環境溫度及環保等要求選擇，具體詳見本圖集第8頁一體化污水處理設備選用一覽表，具體設計要求如下：
    • 碳鋼材質用于地上式安裝，樹脂混凝土、聚丙烯用于地埋式安裝；
    • 在寒冷地區應用時，應采用地埋式設備，地埋式設備進水口的高度應在冰凍線以下；
    • 戶用應采用地埋式設備。
  • 設計要求：一體化污水處理設備設計參數見表4，附屬設施設計參數見表5。
  • 結構設計：設備基礎結構設計工作年限50年，安全等級二級。設備采用鋼筋混凝土基礎，具體尺寸和配筋詳見JBR設備基礎圖和安裝圖第17頁、18頁、27頁、28頁、30頁、31頁。JBR-II（III、IV）-1-M型設備采用聚丙烯，其他設備采用樹脂混凝土、碳素結構鋼Q235B、低合金高強度鋼Q355B。
