Revit中如何解決文字亂碼或破損問題

引言

在BIM（建築信息模型）應用中，Revit是被廣泛采用的建模軟件。在Revit中，您是否遇到過這樣的問題：當創建模型文字時，若将字體大小設置小于某一特定數值（通常爲5或6），文字就會出現破損的情況。

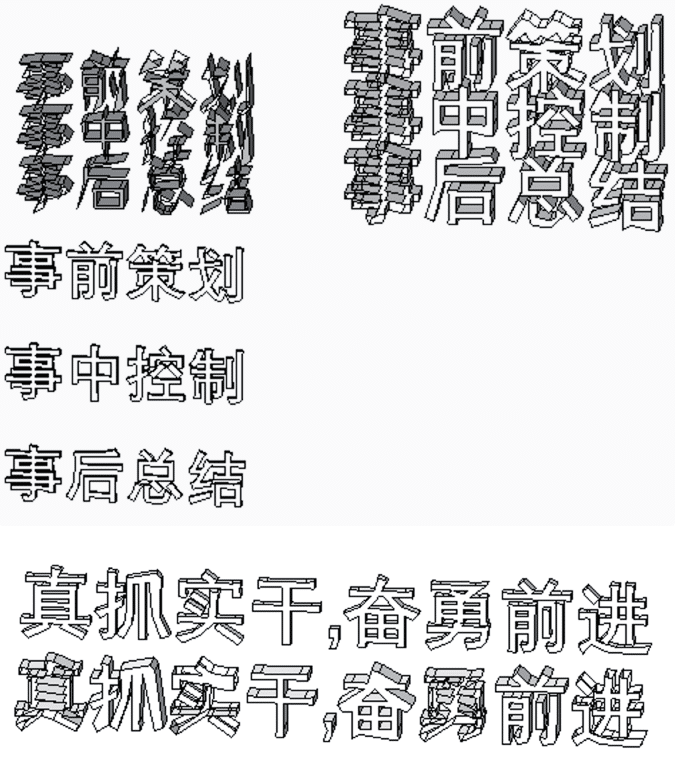

例如，我們期望的是這樣的：

和這樣:

但實際情況卻是這樣的：

以及這樣的情況：



這是什麽鬼?

原因分析

在Revit中，當設置字體大小小于一定數值（通常是5或6）時，文字會出現破損或不清晰的情況。這是因爲Revit的字體渲染機制導緻的，在較小的字體大小下，Revit可能無法正确地呈現字體輪廓，從而導緻文字破損或不清晰。

但如果我們确實需要使用較小的模型文字，那該怎麽辦呢？

解決方案

假設我們需要的文字大小爲4，通常會導緻模型文字出現形變。

由于模型文字形變是由于文字太小導緻的，我們可以将模型文字設置爲較大的尺寸，比如40。然後，我們提取這個大小爲40的模型文字的幾何體（可以通過導入導出或者Dynamo等方法），将這個幾何體通過Revit的縮放功能縮小10倍，從而得到大小爲4的模型文字。接着，我們可以使用這個幾何體重新創建一個族文件，并将其放置在原來的位置。理論上，這樣就可以解決問題。

經過測試驗證，事實證明這種方法效果非常好，模型文字的形狀保真度非常高。通過前後對比效果，可以看到在相同的文字大小下，轉換後顯示的效果非常出色。

轉換後的模型爲幾何體後，除了作爲實體放置外，還可以進行其他操作，如附加材質、進行模型剪切等，從而實現不同的效果，比如制作镂空文字、半镂空等。這樣，您可以更靈活地處理模型，達到想要的視覺效果。
