想学 BIM，搜索之后却下载了一堆 Revit 教程、模型和插件：视频能跟着看，换一张图纸就不知道从哪里开始；别人发来的模型打不开，也分不清是软件版本问题还是文件损坏。
零基础学习 BIM，可以先从 Revit 的一个小型建筑练习入手：识图与基础概念 → 标高和轴网 → 构件建模 → 视图与出图 → 明细表 → 按需要补充族库和插件。 每一步都留下能检查的成果，比单纯追求“看完多少小时教程”更有用。
这条路线适合以房屋建筑为练习对象的新手。结构、机电和基础设施方向还需要各自的专业知识，不能用一套建筑入门教程代替全部训练。
一、BIM和Revit有什么区别？先弄清自己要学什么
BIM 通常译为“建筑信息模型”，涉及建筑资产信息的创建、管理和使用；Revit 则是支持 BIM 工作的一款软件。Autodesk 的官方说明也将 BIM 作为流程和方法，将 Revit 作为实现相关工作的软件平台。来源：Autodesk 对 BIM 的介绍
可以用三个问题区分学习任务：
| 你想解决的问题 | 需要学习的内容 | 可以检查的成果 |
|---|---|---|
| 怎样把墙、门窗和楼板建出来？ | Revit 基础操作、构件与约束 | 一个尺寸和楼层关系正确的小模型 |
| 怎样从模型得到图纸和数量？ | 视图、标注、图纸、参数和明细表 | 图纸与统计结果能够对应模型 |
| 怎样让多人、多专业共同完成项目？ | 专业知识、信息要求与协同流程 | 模型能够按约定交换、检查和交付 |
会建模之后，还有图纸表达、数据检查和专业协作需要学习。因此，入门阶段先给自己定一个小目标：独立完成一个建筑练习，说明模型中的尺寸、构件和数量从哪里来。
二、没有CAD基础，能直接学Revit吗？
可以把 Revit 作为第一款重点学习的建模软件，但要同步补识图知识。至少应能区分平面图、立面图和剖面图，理解标高、轴线、开间、进深以及门窗尺寸。
AutoCAD 和 Revit 的工作方式有所不同：前者常用于绘制和编辑图形，后者围绕建筑模型组织设计和文档，两者也可以配合使用。来源：Autodesk 的 Revit 与 AutoCAD 对比
学习时可以采用一个简单办法：每建一个构件，就回到图纸里找它的位置和尺寸。放一樘门之前，先确认它属于哪个房间、在哪面墙上、宽度和高度是多少。这样练习，识图和软件操作会逐渐联系起来。
如果你的目标是机电建模，还要补管道、风管和设备系统的专业知识；能放置一个设备模型，并不代表已经理解它在系统中的作用。
三、Revit零基础入门，按什么顺序学？
下面是一套建议的练习安排。用同一个小项目贯穿全程，避免每学一个命令就更换案例。
第一步：统一软件、教程和练习文件的版本
开始前记录三项信息：Revit 的版本年份、教程使用的版本，以及练习模型或族文件的版本。跟公司项目学习时，先遵循团队的版本要求。
Revit 没有将文件另存为旧版原生格式的功能。 新版打开旧版文件会进行升级，旧版无法直接打开由较新版本保存的模型、样板或族文件。升级练习文件前，保留原始副本。来源：Autodesk 的 Revit 版本兼容说明
例如，教程给的是 Revit 2026 模型，而你使用 Revit 2024，就可能在打开文件时受阻。此时先解决版本匹配，再继续学习。
第二步：用标高和轴网搭起练习框架
先熟悉项目浏览器、属性面板，以及平面、立面和三维视图之间的切换，再创建标高和轴网。
练习重点是能说清楚：“这层楼在哪里？构件以哪一层为基准？平面位置由什么确定？”
完成后，检查标高名称、层高和轴网间距是否与练习图一致。暂时不需要把界面上的每个按钮都记下来。
第三步：完成一个小型建筑模型
可以选择单层办公室或小型库房作为练习对象，依次完成外墙、内隔墙、门窗、楼板和简单屋顶。
如果没有合适的练习文件，可以从 Autodesk Revit 中文入门教程 开始。该页面提供配套文件入口，覆盖创建项目、构件建模、视图、标注和图纸；官方注明，这套案例面向建筑建模。

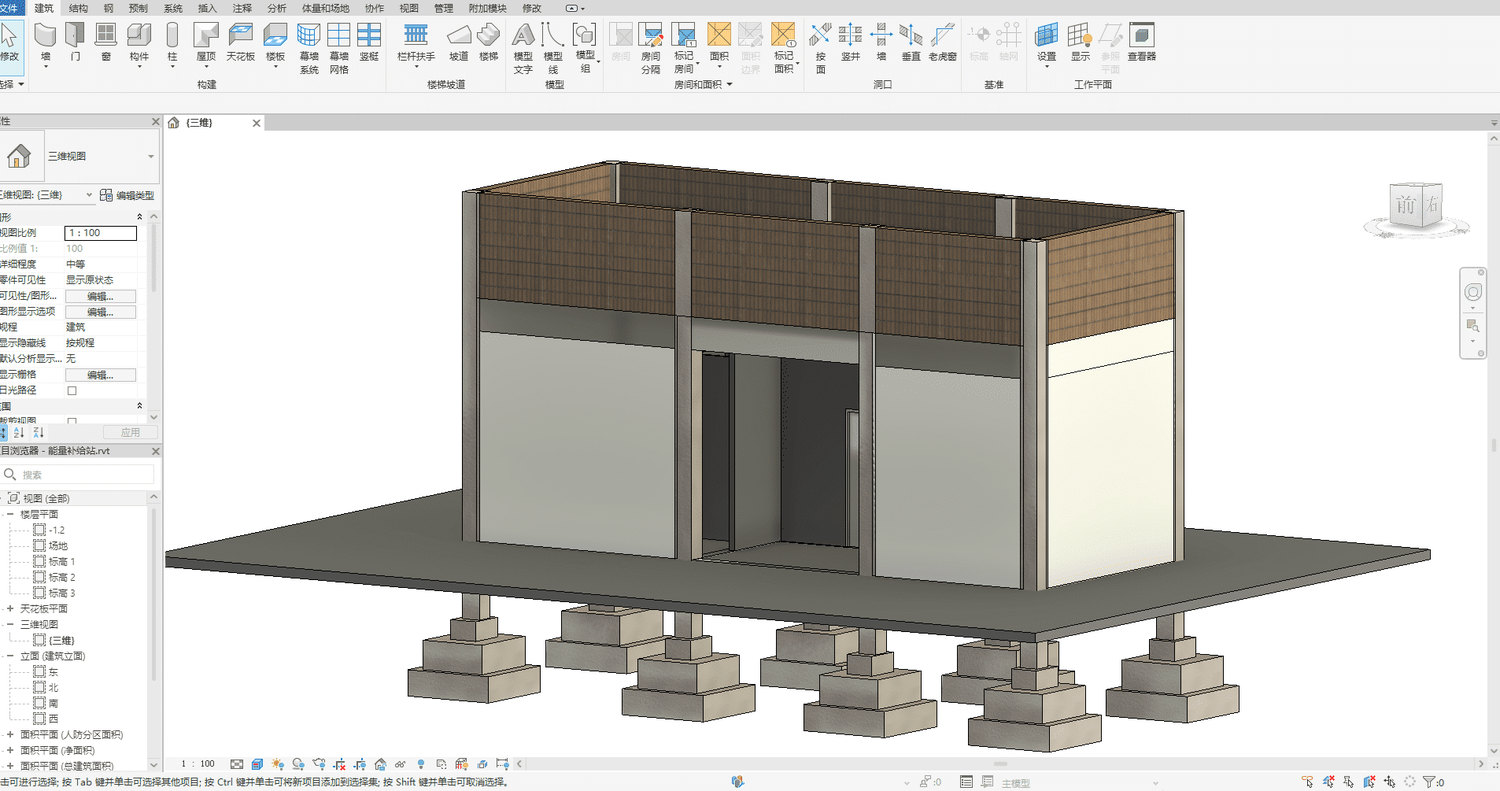

图：本站一层能量补给站模型资源的预览图，用于说明可选择的小型建筑练习对象，与上方官方教程案例不同。该资源页附有版本与配套CAD图纸说明。
建模时，不只看三维外观。墙是否放在正确标高上，门窗是否位于预期位置，楼板边界是否符合图纸，都应逐项核对。
第四步：从模型生成能读懂的图纸
模型完成后，继续练习平面图、立面图和剖面图，补上必要的尺寸与文字，把视图放到图纸中。
这一阶段的成果要求可以很具体：让另一位读者不打开三维模型，也能从图纸理解房间布局、主要尺寸和建筑高度。
检查比例、标注、视图名称和图纸编号。三维效果不错但图纸无法阅读，说明练习还没有完成。
第五步：用明细表检查模型信息
入门时可先尝试一张门明细表，选择适合练习的字段，例如类型、宽度、高度和数量。随后回到模型核对这些信息。
建议增加一个小测试：复制一樘门，观察明细表统计是否随之变化；再检查分组、合计和“逐项列举每个实例”等设置怎样影响显示结果。这个练习能帮助你理解模型与表格之间的关系。
第六步：脱离视频，独立做一次修改
保存一个新副本，给自己增加三项任务：调整一处隔墙、改变一处门窗布置、更新相关图纸和统计。
如果遇到问题，先记录具体表现，再查帮助文档。例如把“Revit 不会用”改成“门在三维视图中可见，平面视图中不显示”。问题描述越具体，越容易找到适用的解释。
四、Revit新手卡住时，先排查这三类问题
1. 下载的模型或族文件打不开
先看报错原文。如果提示由较新版本保存，就核对双方版本，并获取匹配版本的文件或使用适用的软件版本打开。
若报错指向文件损坏、路径或访问权限，则按对应原因处理，不能把所有打不开的问题都归为版本冲突。
2. 构件放上去了，当前视图却看不见
先在其他视图中确认构件是否存在，再按下面的顺序检查：
- 当前视图的楼层、裁剪范围和视图范围是否覆盖它。
- 构件或类别是否被隐藏，包括临时隐藏状态。
- 视图样板、过滤器和详细程度是否影响显示。
- 涉及专业模型或协作项目时，再检查阶段、专业和工作集等条件。
这些条件均可能影响图元显示，不必一发现“看不见”就重复建模。来源：Autodesk 的图元不可见排查说明
3. 找不到教程里的门窗，应该下载什么？
先分清“模型”和“族”：教程里的整栋建筑通常是项目模型；门、窗、家具等可重复使用的构件，可能来自可载入族。
可载入族保存在外部 .rfa 文件中，可以载入项目。墙等系统族则不能简单照搬“下载一个 RFA 再载入”的思路。来源：Autodesk 可载入族帮助
需要补充设备构件时，可以按专业寻找，例如本站的给排水专业Revit族库。找族库时，除了看外形，还应核对版本、尺寸单位和使用方式。建议先放进练习项目，检查能否正常放置、修改和显示，再用于正式工作。
五、学Revit需要装哪些插件？资源怎么选？
对第一次完成建模和出图练习的人，建议先使用基础功能。等你能说明哪一步需要反复操作，再寻找对应插件。
例如，要处理一批图纸输出，可以研究批量输出工具；要反复整理参数，可以研究参数处理工具。是否安装，取决于你手上的任务。
需要研究图纸与文字整理类工具时，可以先阅读本站的AG Tools功能与安装说明，再对照自己的任务判断是否需要。
也可以通过 Autodesk 官方应用市场的 Revit 页面 查找工具，再到具体产品页面核对适用版本、功能范围和开发者说明。市场中存在某个工具，不代表它一定适合当前项目。
下载资源时，可以照着这张表检查：
| 资源类型 | 下载前看什么 | 拿到后先做什么 |
|---|---|---|
| 入门教程 | 软件版本、专业方向、是否附练习文件 | 检查文件能否打开，跟做一个完整章节 |
| Revit 项目模型 | 文件版本、专业范围、案例说明 | 打开副本，查看楼层、视图与模型组织 |
| 门窗或设备族 | 版本、尺寸单位、参数和放置条件 | 在练习项目中载入，修改尺寸并检查显示 |
| Revit 插件 | 支持版本、解决的任务、安装与使用说明 | 在副本中试用，核对处理前后的结果 |
搜索时也尽量写出条件。例如，“Revit 门族 公制 2024”比“BIM 资源大全”更接近实际需求。积累资源时，保存来源和适用版本，之后更容易判断能否复用。
六、BIM零基础学习常见问题
自学Revit多久能入门？
不宜用一个固定天数判断所有人。识图基础、练习时间和学习目标都会影响进度。可以把“脱离视频完成一个小型模型，并整理图纸和明细表”作为第一阶段的验收目标。
学会Revit就能独立做BIM项目吗？
还需要补对应专业知识，以及项目的建模要求、信息要求和协作流程。建筑练习能帮助你熟悉工具，正式项目则有具体的质量与交付要求。
新手应该追最新的软件版本吗？
有项目或课程要求时，先匹配要求；自行练习时，再结合教程、样例文件和电脑对相应版本的支持情况选择。版本一致，通常更方便对照学习。
学BIM应该先收集族库还是先做案例？
建议先选案例，再按缺少的构件补资源。练习只需要两种门窗时，先把它们的放置、尺寸修改和图纸表达弄清楚，比一次性收集大量未经检查的族文件更有帮助。
今天就可以开始的任务是：选一个版本匹配的小案例，完成模型、图纸和一张明细表，并记录做不下去的具体问题。 下一次找教程、族库或插件时，就围绕这些问题去找。
