资源包含内容
（1）西安空港新城国际会展中心BIM技术施工综合应用汇报PPT
（2）建筑、结构、机电专业Revit模型
（3）建筑、结构、地上及地下机电NWD综合模型
（4）钢结构桁架IFC模型
（5）项目BIM应用演示视频
（6）各专业BIM建模标准及模型管理制度文件
项目概况
西安空港新城绿地国际会展中心是西安市空港新城“一馆两中心”重点项目之一，项目位于陕西省西咸新区空港新城，距离咸阳国际机场不足10公里，并与西安城际14号线地铁站相邻。项目占地面积约10.3万平方米，总建筑面积约7.8万平方米，建设工期365日历天。

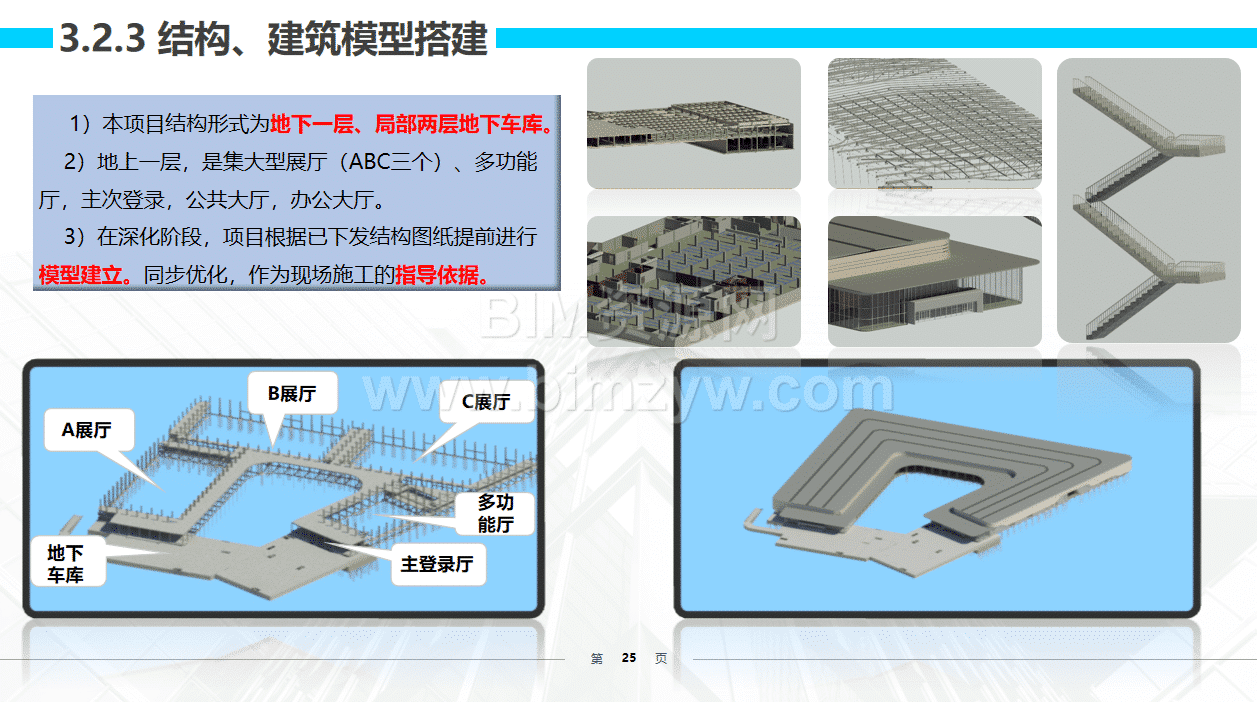

项目包含A、B、C三个大型展厅、多功能厅、主登录厅、公共大厅、办公大厅、地下车库及配套设施。建筑地下一层、局部两层，地上为大型展厅及公共空间，结构形式包括地下框架结构、地上混凝土柱、鱼腹式箱型桁架及H型屋面钢梁。
会展中心项目施工难点
本项目建筑体量大、专业分包多，施工现场存在大量复杂空间和异形构件。展厅高大柱数量约300根，部分柱高达到12至18米，施工过程中还需完成屋面钢结构埋件预埋，对垂直度和施工质量控制要求较高。
屋面钢结构采用大跨度鱼腹式箱型桁架，最大跨度达到72米，单榀桁架重量约50吨，由2500多个坐标点和5000余条杆件组成。桁架节点多、杆件交汇角度复杂，制作、运输和吊装均具有较大难度。项目通过BIM技术提前建立钢结构、建筑、结构、幕墙及机电综合模型，为后续施工组织提供准确依据。
BIM综合应用成果

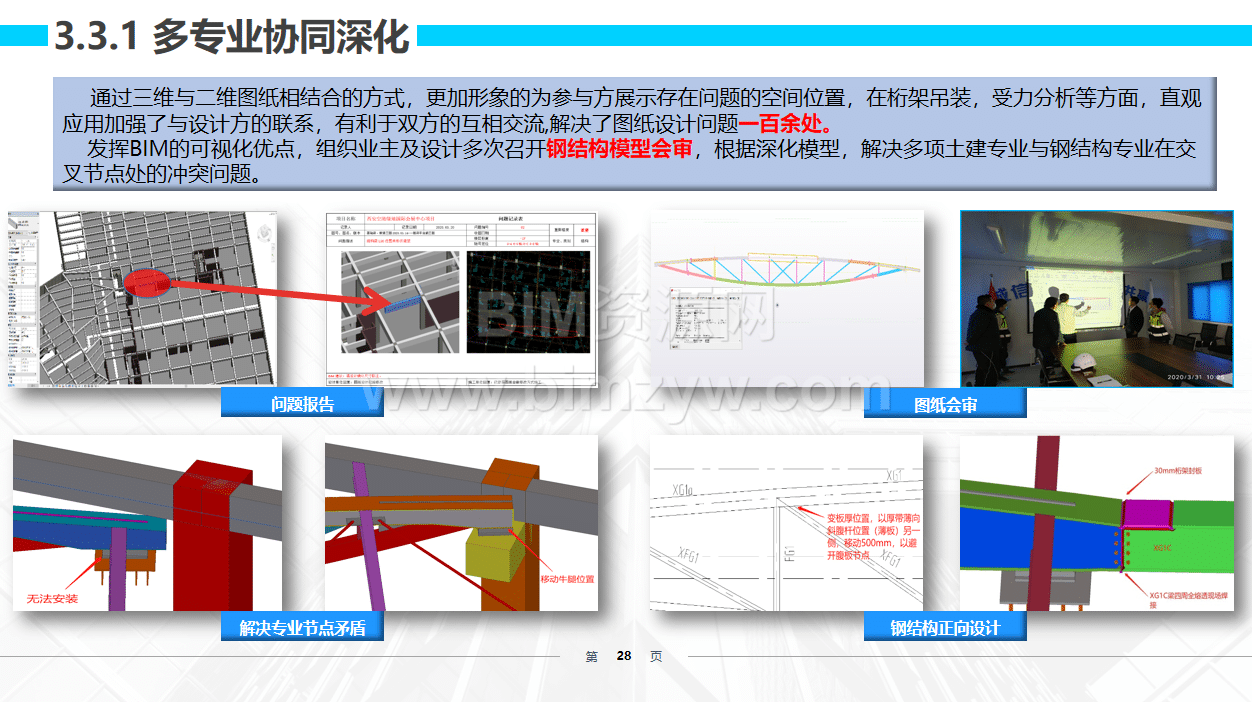

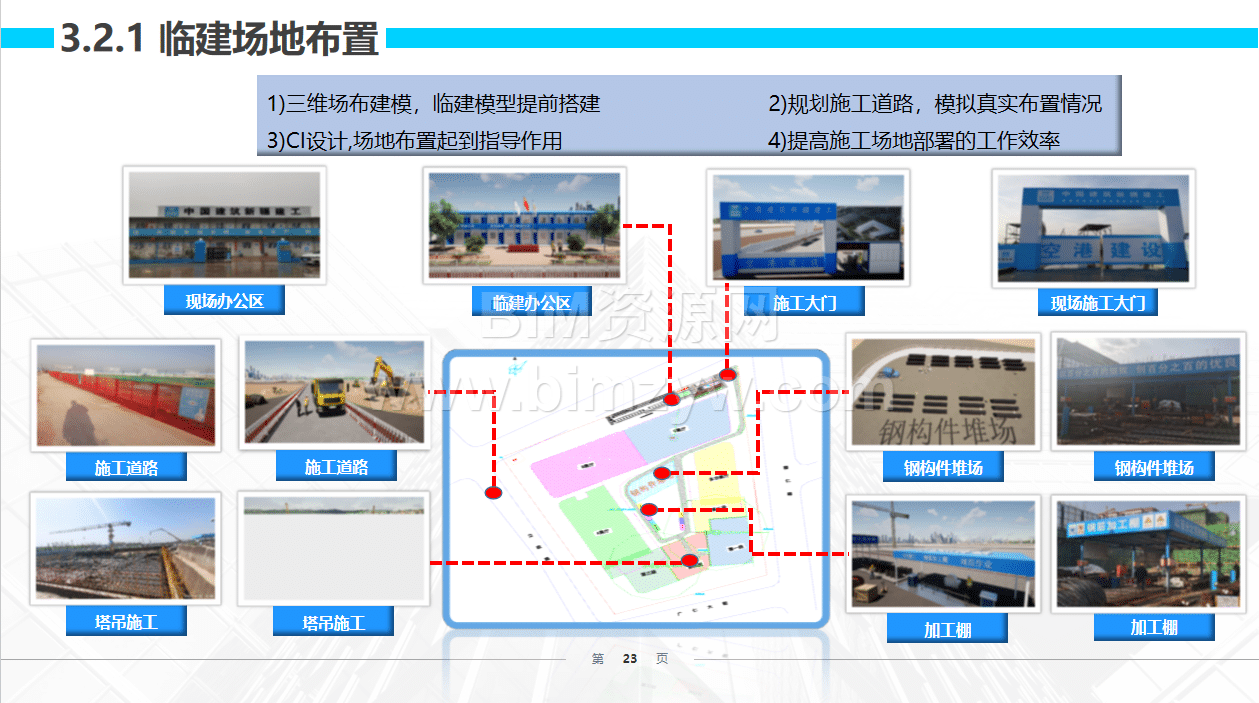

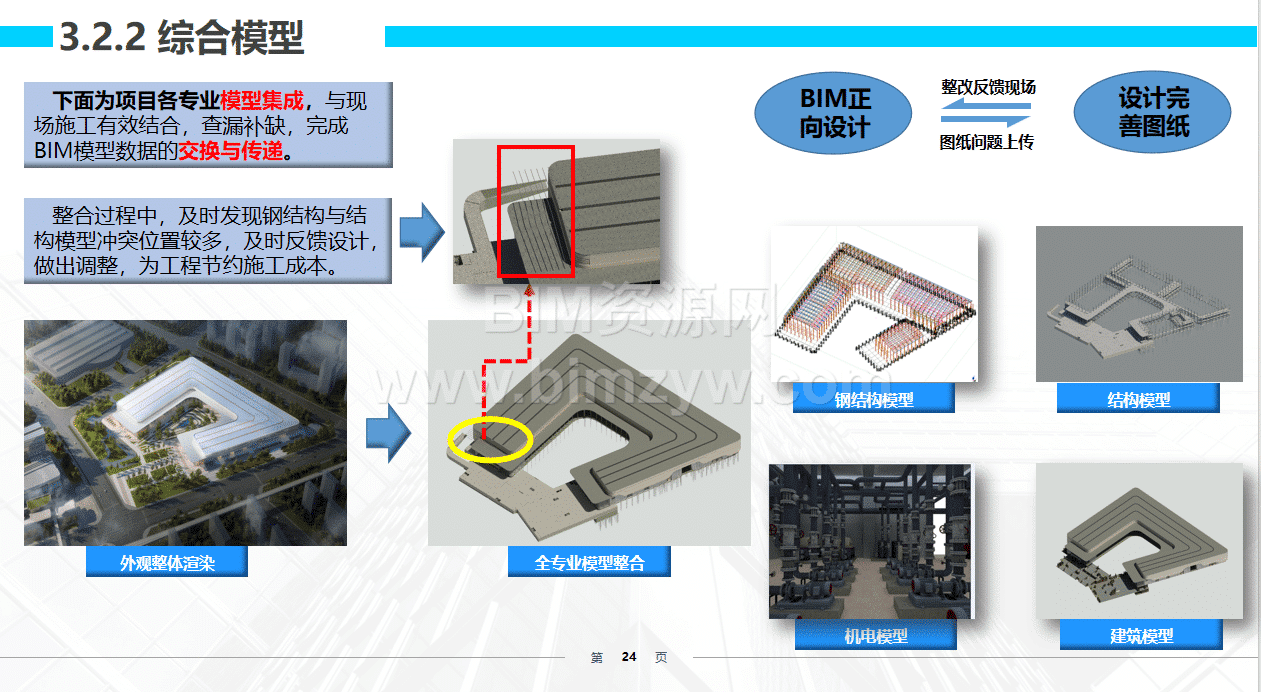

资料详细展示了项目从临建场地布置、结构建模、钢结构深化、机电管综、幕墙节点到室内精装的综合应用过程。通过Revit、Tekla和Navisworks等软件进行模型搭建、专业整合和碰撞检查，项目发现机电管线碰撞、缺项及排布不合理等问题125项，并提出优化建议160项；同时解决土建专业问题156项，有效减少现场返工和施工冲突。

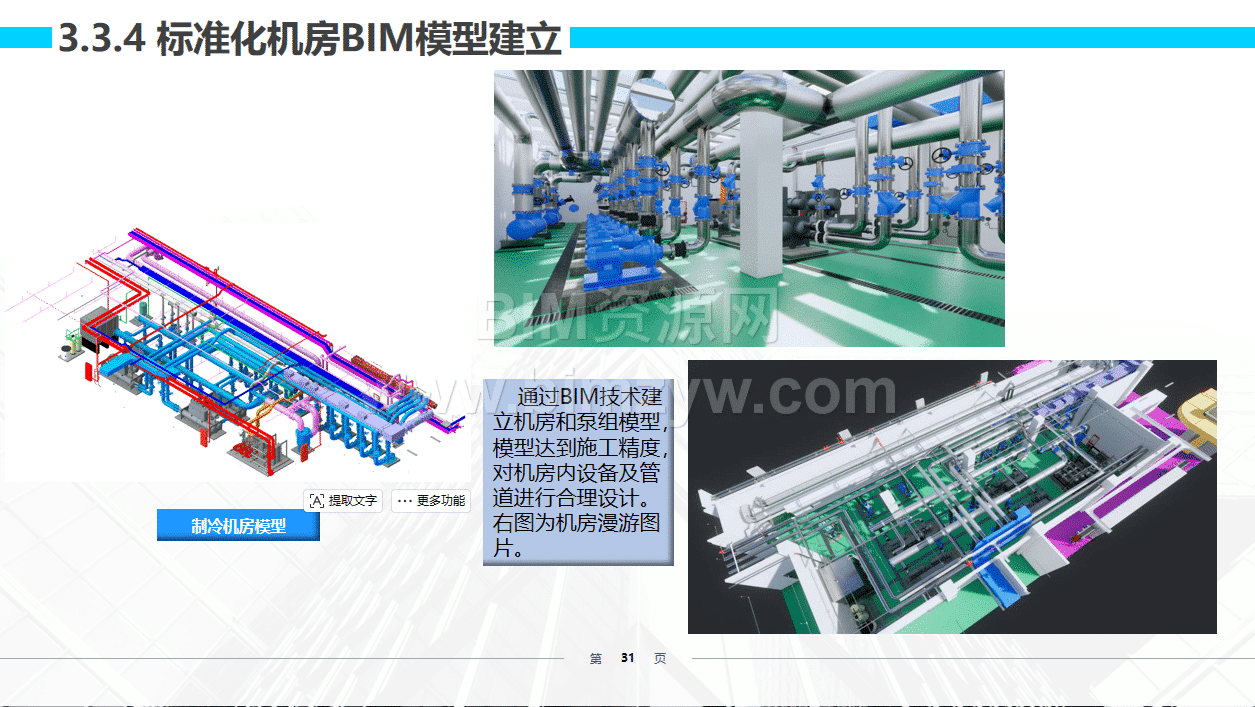

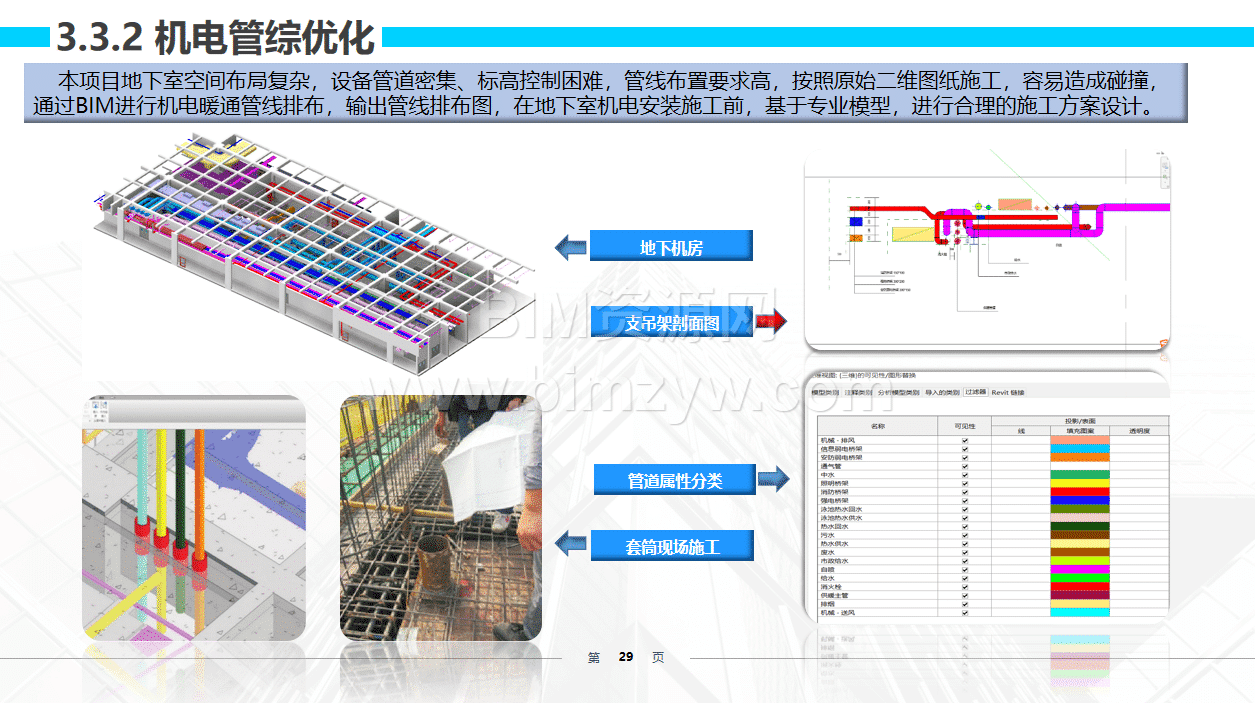

针对地下室机房空间紧张、设备管线密集的问题，项目建立多套机房布置方案进行比选，优化设备、风管、电缆桥架及支吊架的空间关系，使管线排布更加整齐，便于施工、检修和后期设备扩充。

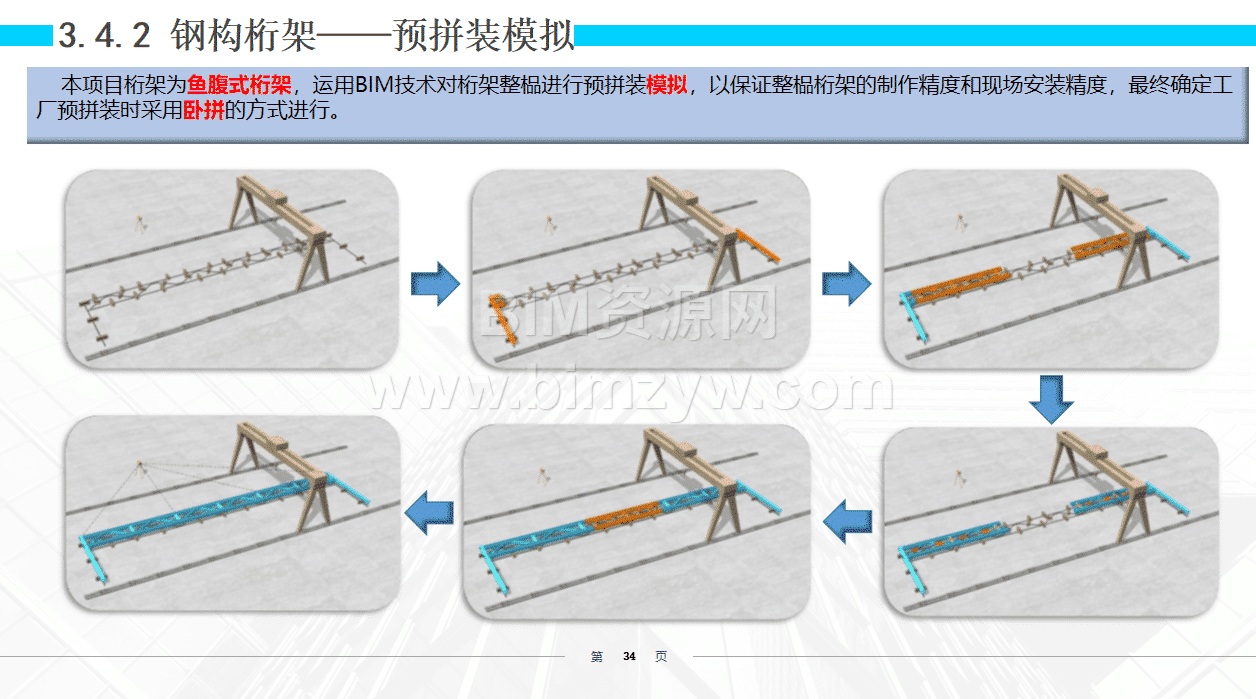

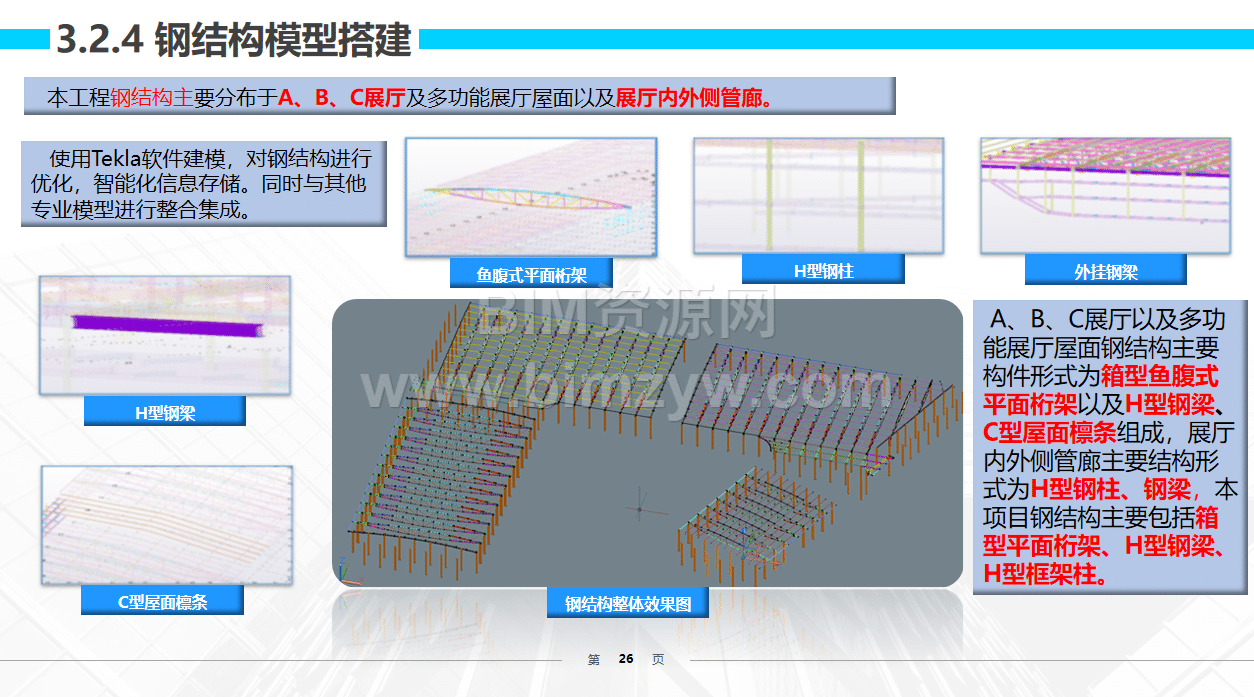

在钢结构施工方面，项目利用Tekla建立桁架节点模型，通过三维预拼装和吊装受力分析，对施工方案进行模拟比选。最终将分段吊装优化为整榀桁架整体吊装，46榀桁架采用150吨履带吊完成安装，节约工期约30天，整体施工进度提升约12%。
可视化交底与智慧工地

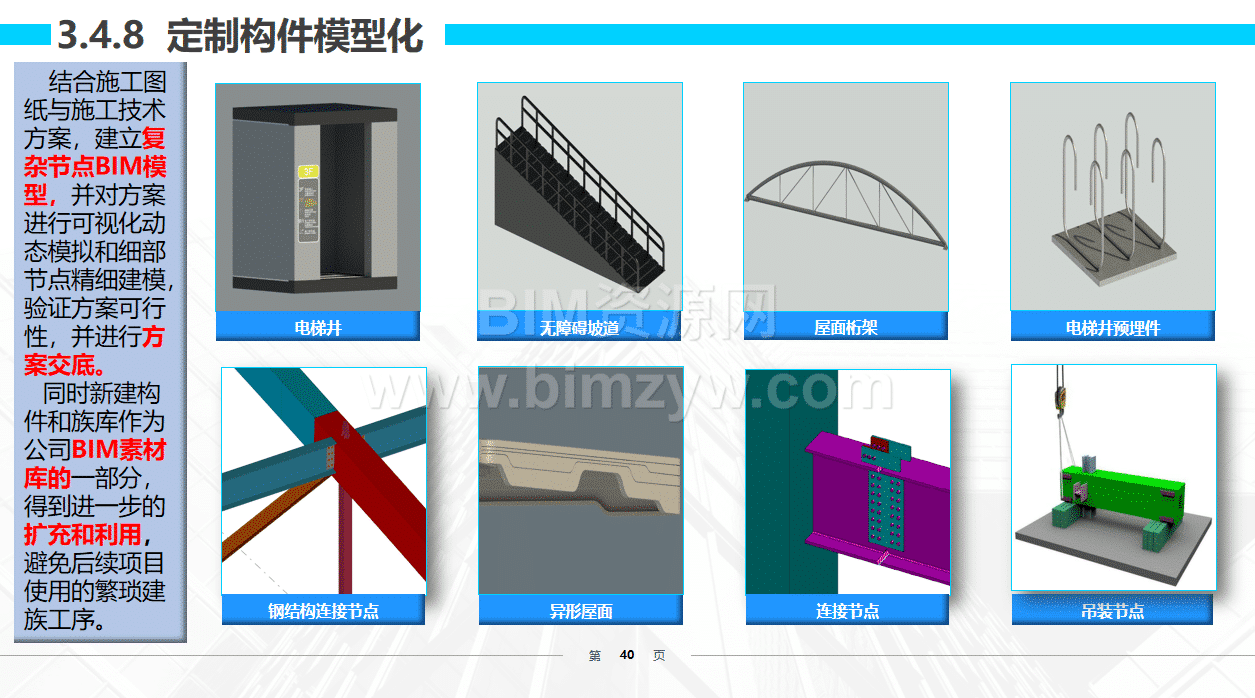

项目累计完成动态及三维交底22次，围绕高大柱、钢结构连接节点、幕墙安装、坡道施工和复杂机电节点制作动画及三维模型，帮助管理人员和施工班组直观理解施工方案。

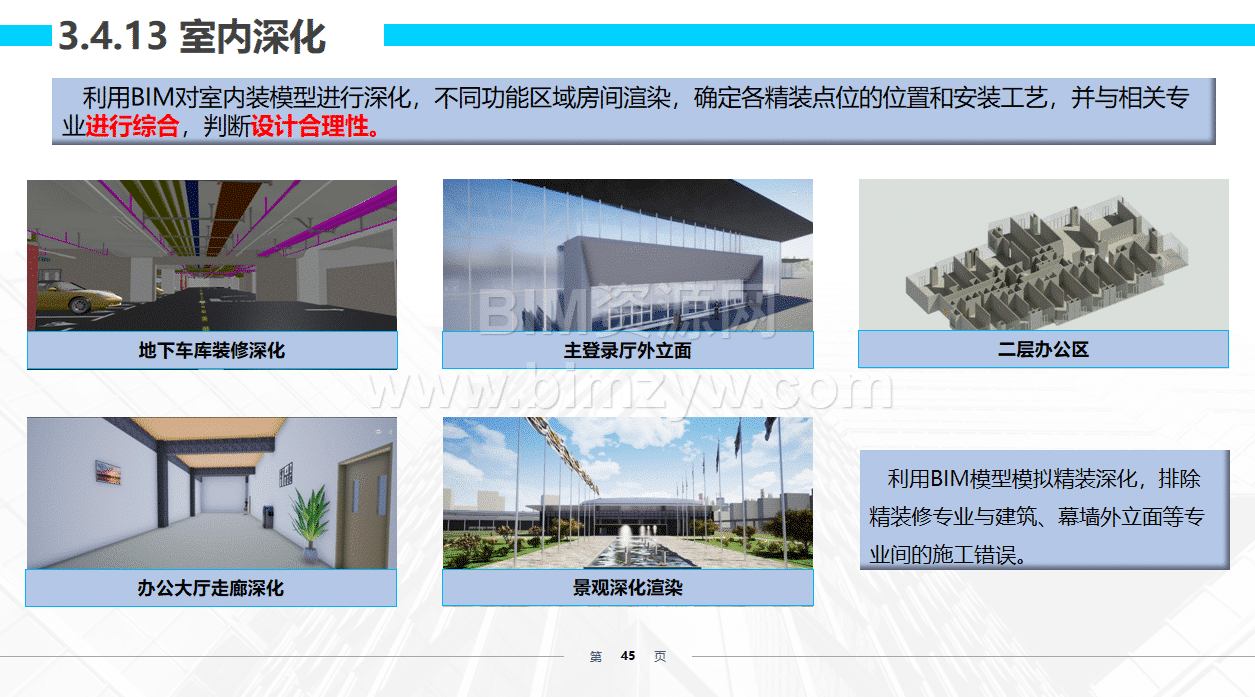

同时，项目建立动态质量样板、安全防护模拟和自动排砖模型，并将BIM模型与智慧工地平台结合，实现人员管理、视频监控、塔机监测、环境监测、质量安全巡检及绿色施工管理。BIM模型还与商务算量软件交互，可根据设计变更同步更新工程量清单，辅助项目进行成本动态管理。
资料下载价值
这套西安空港新城国际会展中心BIM资料覆盖建筑、结构、钢结构、机电、幕墙和施工管理多个专业，模型格式齐全，配套汇报PPT、演示视频及BIM标准文件，适合BIM工程师、钢结构施工人员、机电深化人员、项目管理人员及建筑类院校师生用于学习研究、项目汇报、施工模拟和企业培训。
对于正在寻找会展中心BIM模型、钢结构桁架模型、机电管综模型、Navisworks综合模型及大型公共建筑BIM施工案例的用户来说，本资料具有较高的参考价值和下载价值。
