资源包含内容
（1）智能钻探装备及煤层气开发产业基地BIM施工应用汇报PPT
（2）综合楼Revit整体模型及建筑、结构、机电、地质模型
（3）综合楼全专业Navisworks综合模型
（4）5号厂房Tekla钢结构模型及节点深化资料
（5）场地布置、电梯井操作平台及高支模NWD、SKP模型
（6）厂房漫游、机电漫游、综合楼外观漫游及Civil 3D地质模型演示视频
（7）各专业BIM建模标准、模型创建管理制度及BIM制度文件
项目概况
智能钻探装备及煤层气开发产业基地项目位于西安市高新技术开发区，总建筑面积约73695.99平方米，主要包含综合楼、辅助办公楼、5号厂房及配套设施。其中综合楼建筑面积约48085.59平方米，建筑高度74.95米，地下1层、地上18层，采用框架剪力墙结构；5号厂房建筑面积约24642平方米，包含单层生产厂房、附属库房及局部办公用房。

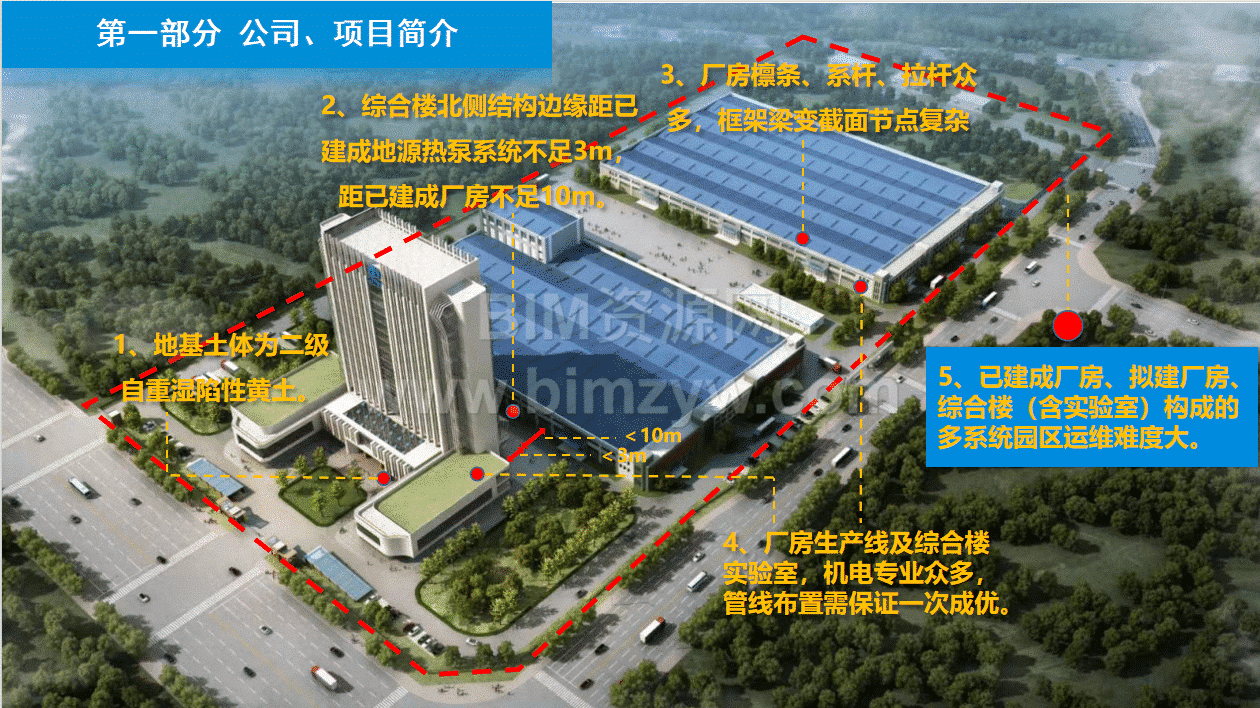

项目周边紧邻已建成厂房和地源热泵系统，综合楼北侧距离地源热泵系统不足3米，距离已建成厂房不足10米。同时，项目地基为二级自重湿陷性黄土，厂房钢结构节点复杂，综合楼实验室和厂房生产线涉及大量机电专业，对施工组织和BIM协同提出了较高要求。
BIM实施策划与全专业建模

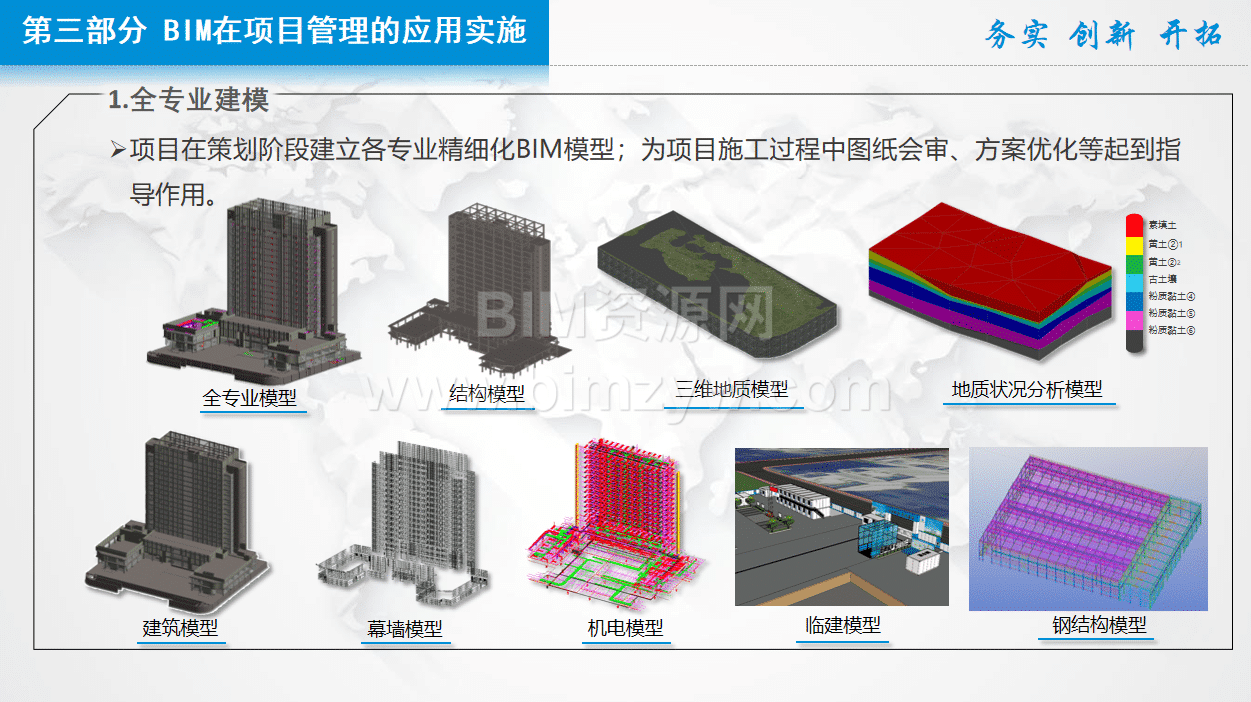

项目根据EPC总承包管理需求，建立建筑、结构、机电、幕墙、钢结构、临建及三维地质模型，并制定BIM应用导则、模型管理标准和实施细则。通过Revit、Tekla、Navisworks、Civil 3D、斯维尔BIM5D及Fuzor等软件，开展设计优化、施工模拟、碰撞检查、工程算量和现场协同管理。
资料中重点展示了综合楼整体模型、5号厂房钢结构模型、三维地质模型及机电综合模型，可用于学习工业厂房BIM建模、钢结构深化、土建机电协同和复杂场地施工策划。
土方、地基与施工方案优化

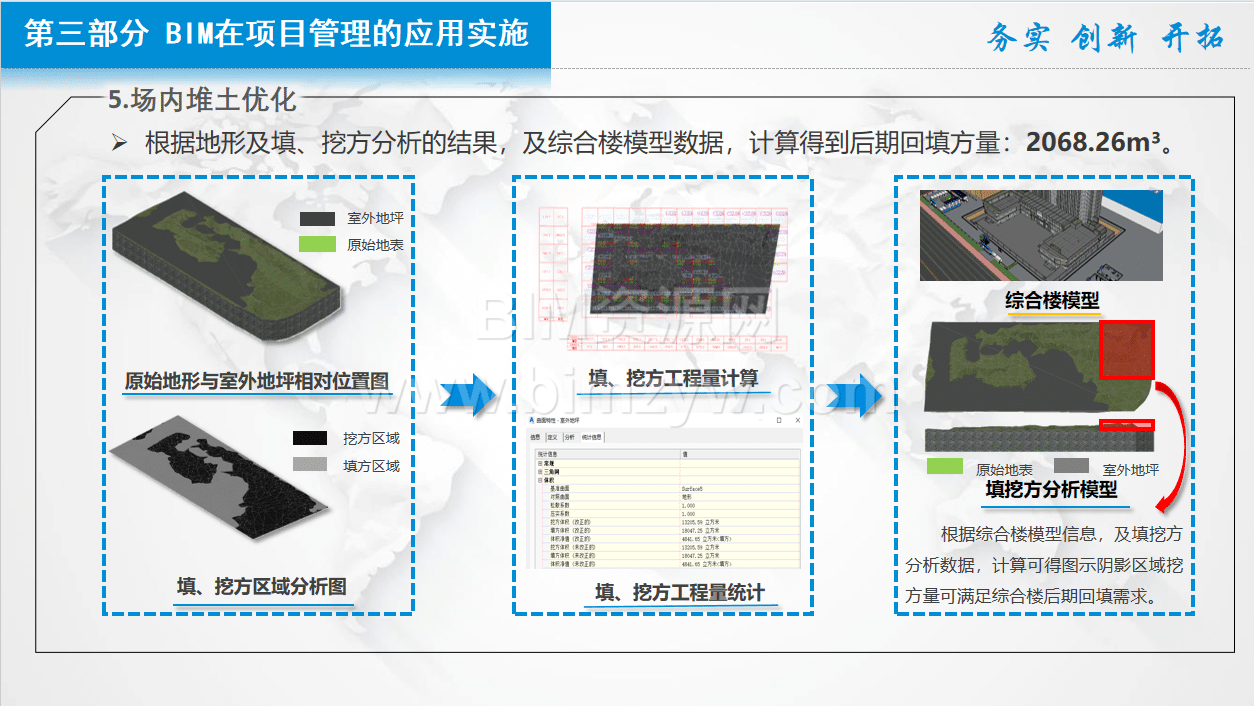

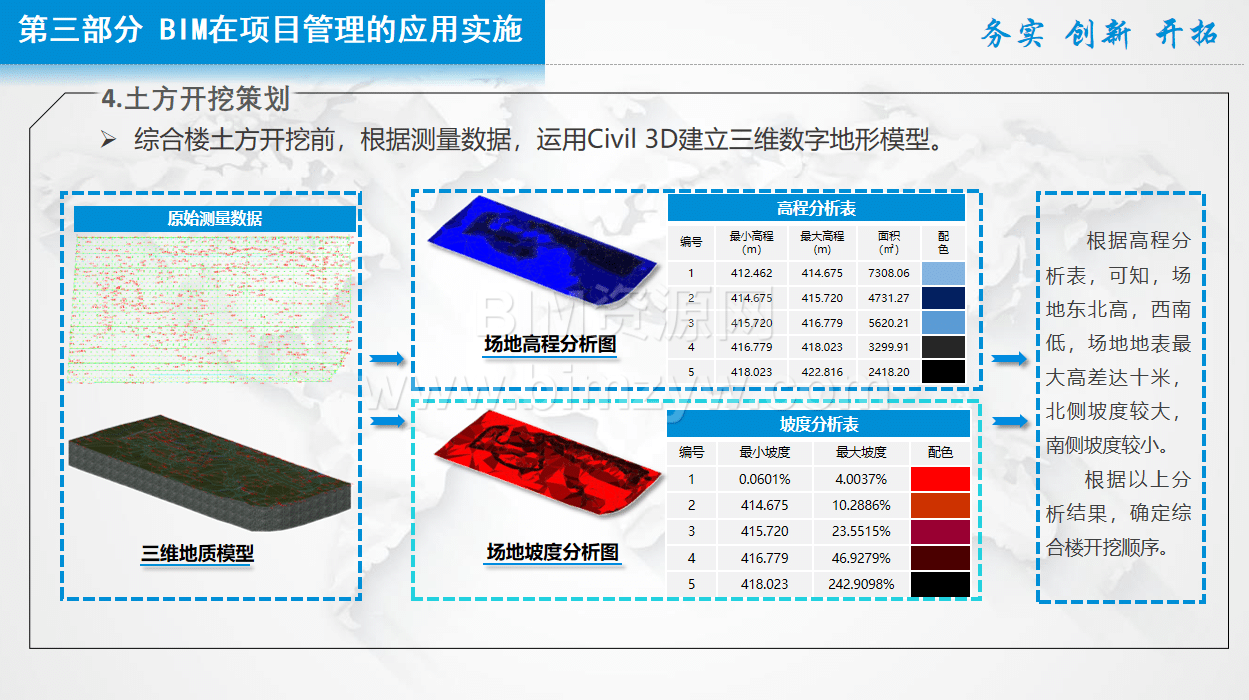

综合楼土方开挖前，项目利用Civil 3D建立三维地形和地质模型，分析场地高程、坡度以及填挖方关系。现场地表最大高差约10米，模型辅助确定土方开挖顺序、机械选型和施工组织方案，并计算出后期回填方量约2068.26立方米。

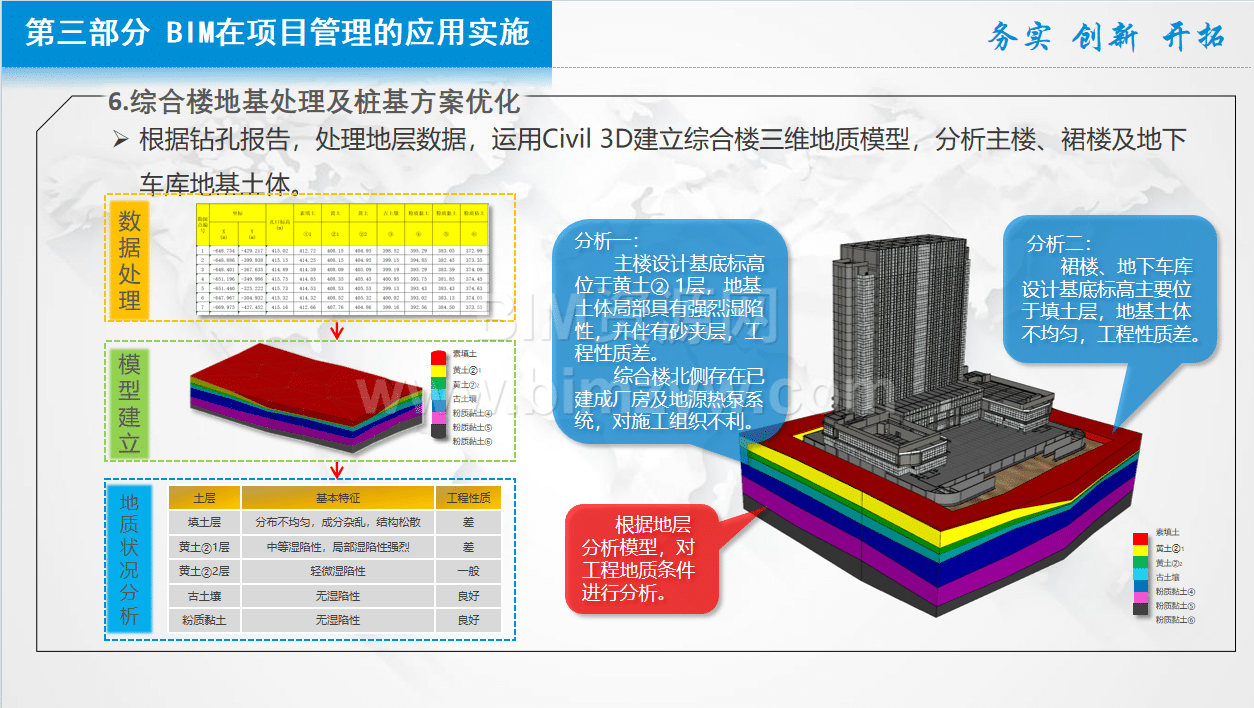

通过优化场内堆土方案，项目将拆迁荒地作为临时堆土区和后期厂房地坪填方区域，减少约2000立方米外购土，节约成本约41.36万元，缩短工期23天。针对湿陷性黄土地基，项目结合地质模型对桩基、灰土换填和水泥土换填方案进行比选，优化土方、桩基及换填施工穿插，进一步节约工期18天。
钢结构与机电深化应用

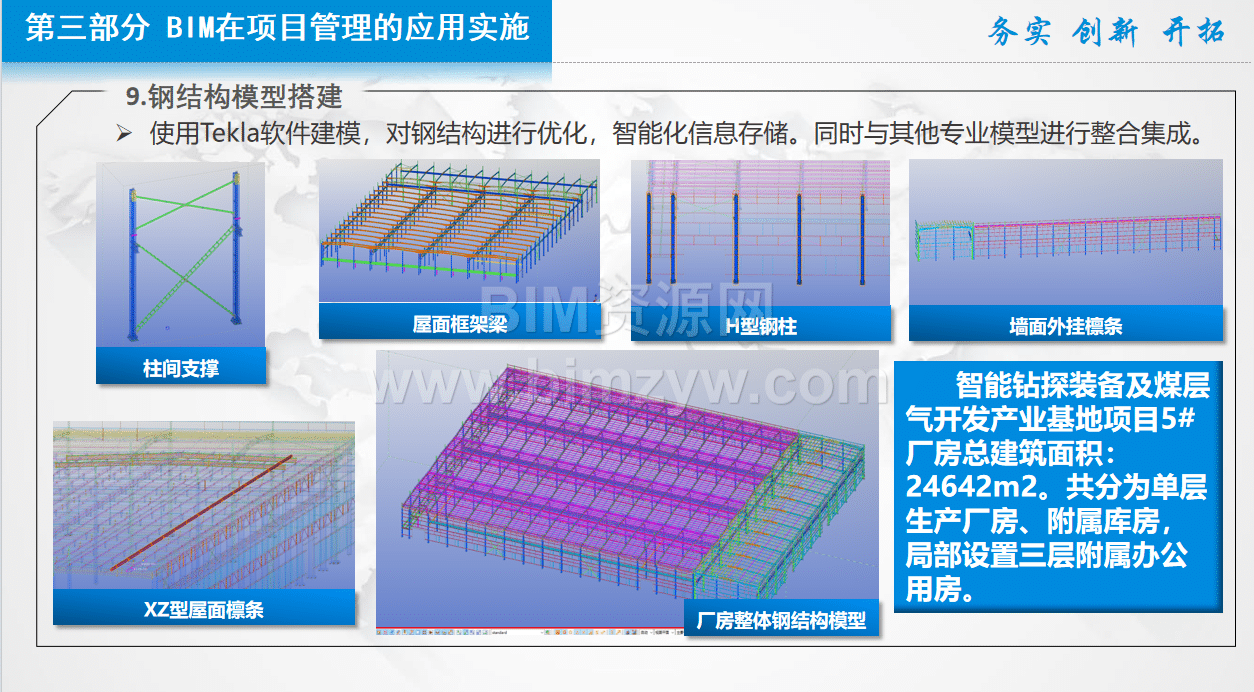

5号厂房钢结构采用Tekla进行深化建模，模型精度达到LOD500。通过对檩条、系杆、拉杆、变截面钢梁及复杂节点进行优化，提前解决构件加工、焊接、螺栓连接和现场安装问题，并依据模型生成构件清单、加工图、钢柱定位图及螺栓备料清单。

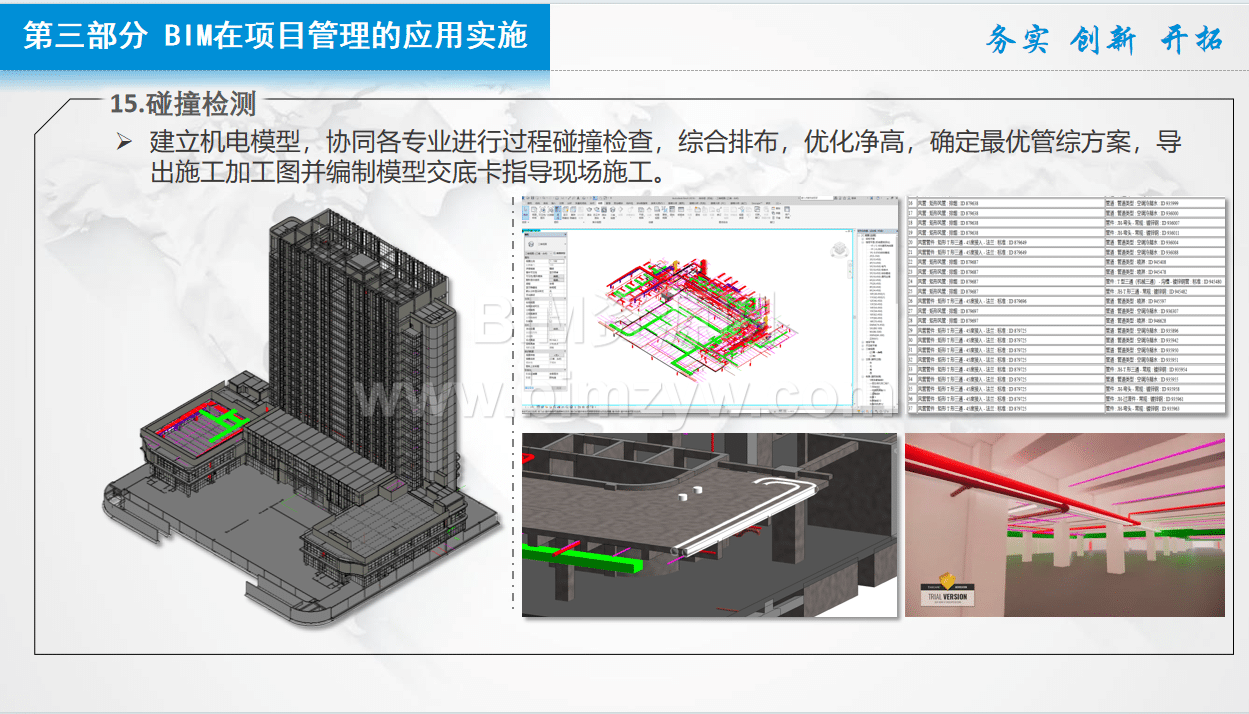

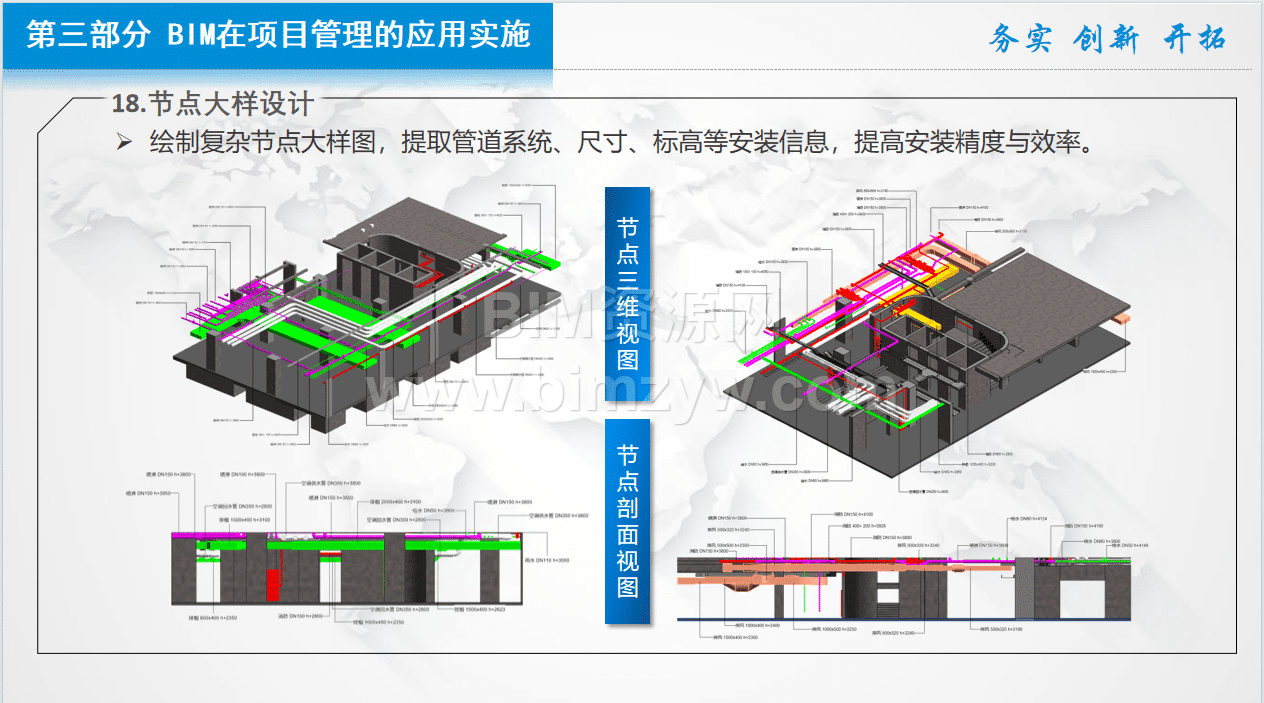

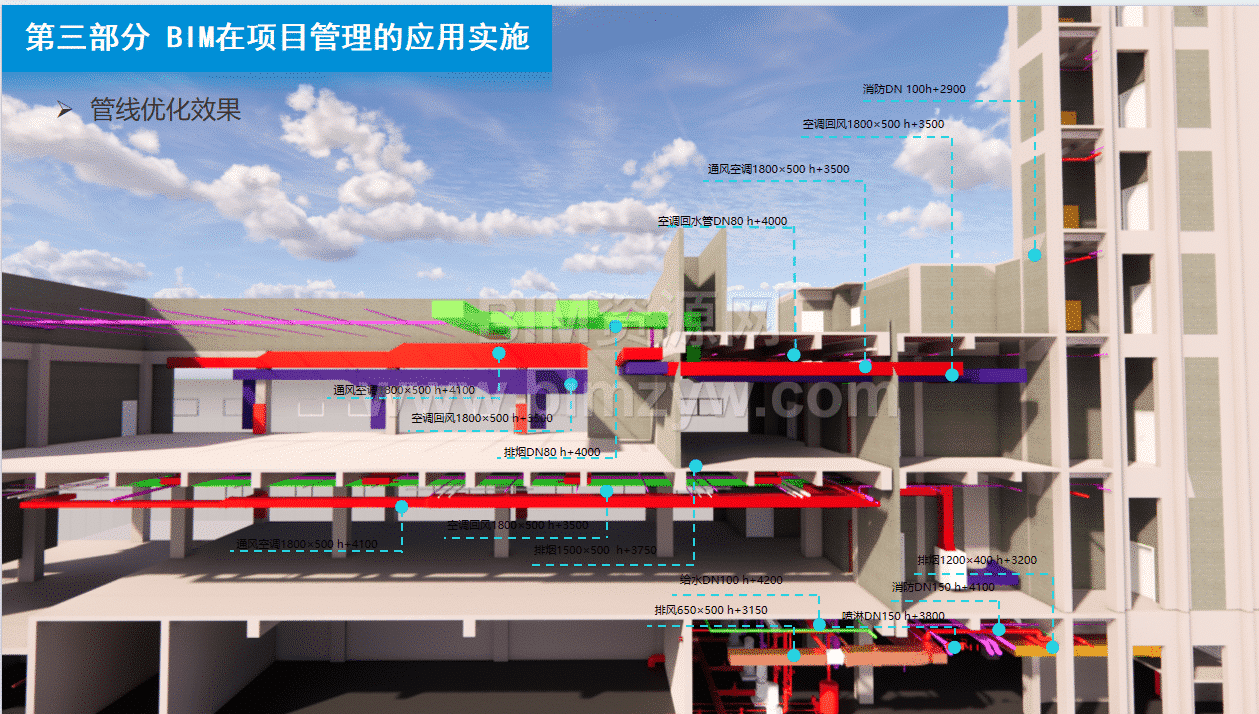

项目对墙面檩条、屋面XZ型檩条、门窗节点和变截面梁进行工艺优化，实现预制孔洞、构件拆板及现场精准安装。机电专业则围绕管线碰撞、净高控制、预留洞口和节点大样开展深化，共解决机电管线碰撞问题216个，完成预留洞口设置113个，减少施工返工并提升安装精度。
智慧工地与项目成果

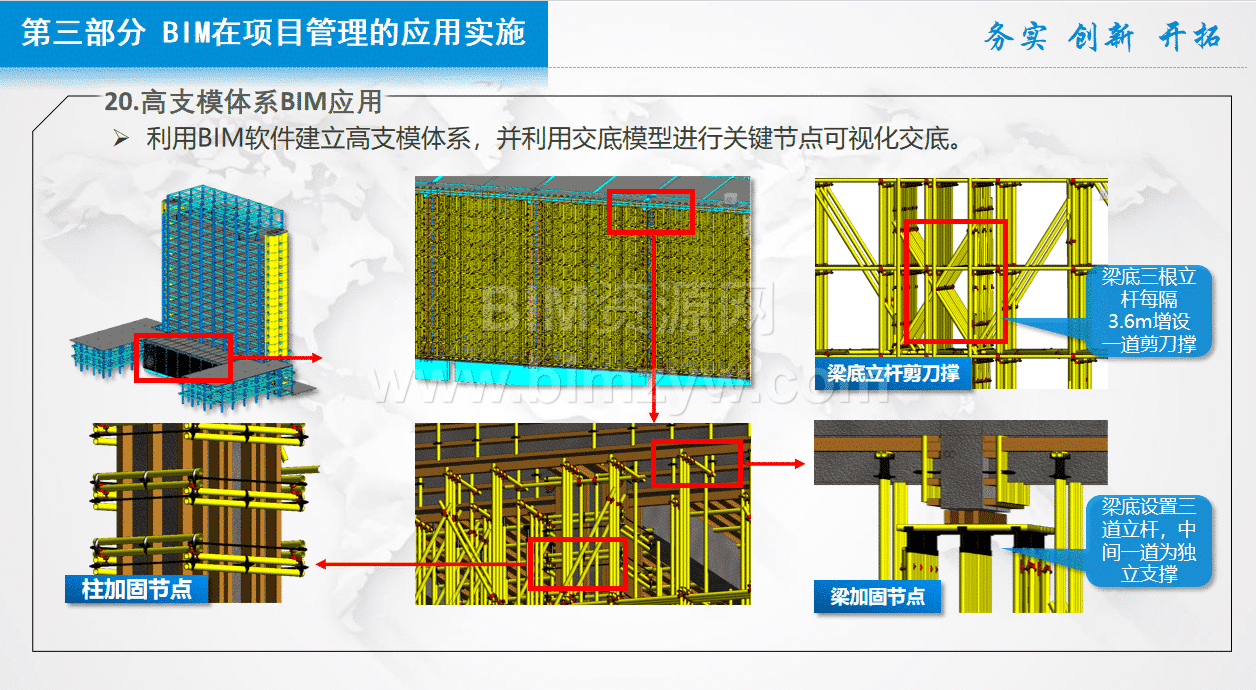

项目将BIM与GIS、物联网、AI、VR及BIM5D平台结合，开展深基坑、高支模、卸料平台、塔吊、扬尘噪声、环境监测、智能烟感和人员管理等应用。通过计划、模型与平台联动，实现进度、质量、安全、物资及成本的数字化管理。
项目通过图纸校核发现土建问题117个、机电问题148个，节省造价约75万元并缩短工期8天。方案模拟节约造价约18万元，深化设计及碰撞优化节约造价约93万元。电梯井操作平台优化还形成陕西省QC成果一等奖，具有较好的推广价值。
