资源包含内容
（1）EPC项目—中天珺玺BIM深化全过程应用汇报PPT
（2）中天珺玺项目全套BIM模型成果
（3）建筑、结构、机电及装配式构件深化模型
（4）地下室管线综合、场地布置及安全防护模型

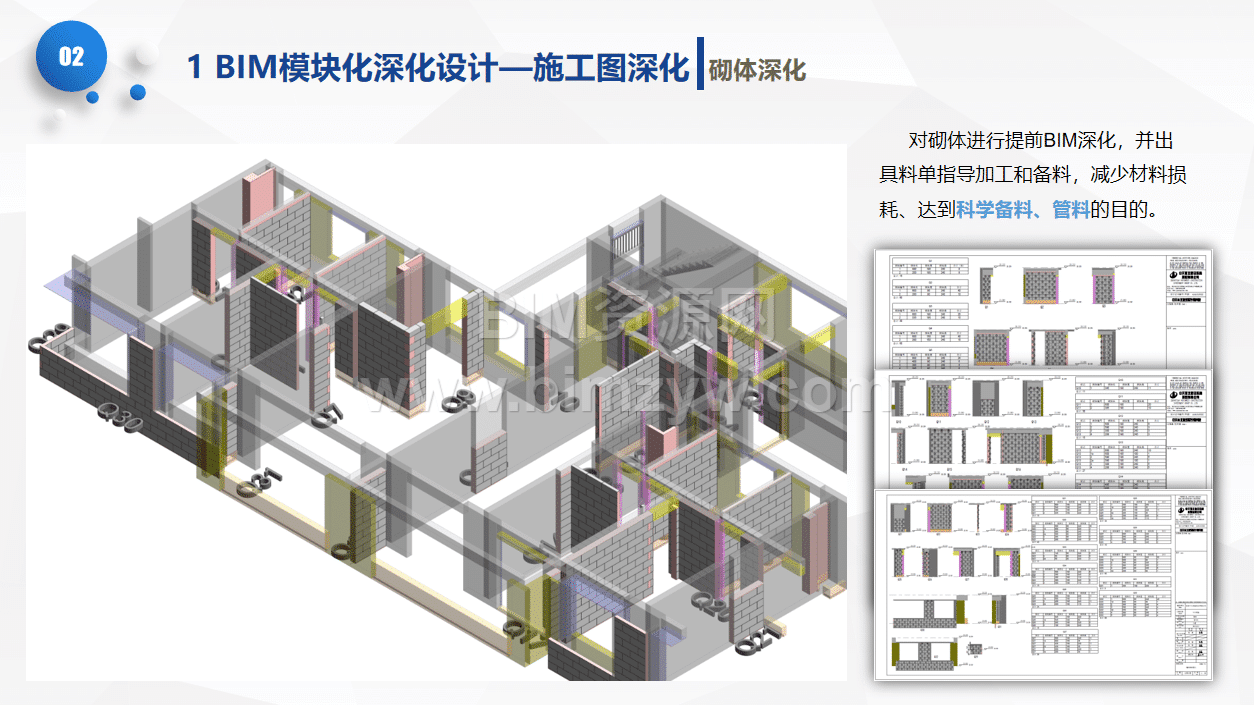

（5）砌体排布、屋面深化、施工电子样板等专项资料
（6）BIM应用演示视频及项目总结、指导手册等配套文件
项目概况
中天珺玺项目位于陕西省西咸新区能源金融贸易区，占地约63.3亩，总建筑面积约15.7万平方米，包含10栋20至25层高层住宅、5栋三层商业建筑及地下车库。项目采用剪力墙结构，并结合叠合楼板、预制楼梯、预制空调板等装配式建筑技术，建设目标包括陕西省优质工程、陕西省文明工地及集团深化设计样板工程。
作为精装修高端项目，本项目将设计、深化、预制构件生产、施工管理等环节进行整合，形成具有代表性的EPC项目BIM全过程应用案例。
EPC模式下的BIM全过程应用
项目以“一模到底”为核心，通过BIM模型贯通施工图设计、深化设计、构件加工、现场施工和项目管理等环节。设计、总包、专业分包及施工班组围绕统一模型协同工作，实现图纸问题提前发现、施工节点提前策划、材料工程量精准统计和现场施工可视化交底。
资料中系统展示了项目组织策划、工作分解、实施流程、成果交付、施工交底、落地检查及总结提升等内容，可帮助读者全面了解大型房建项目如何建立BIM深化管理体系。

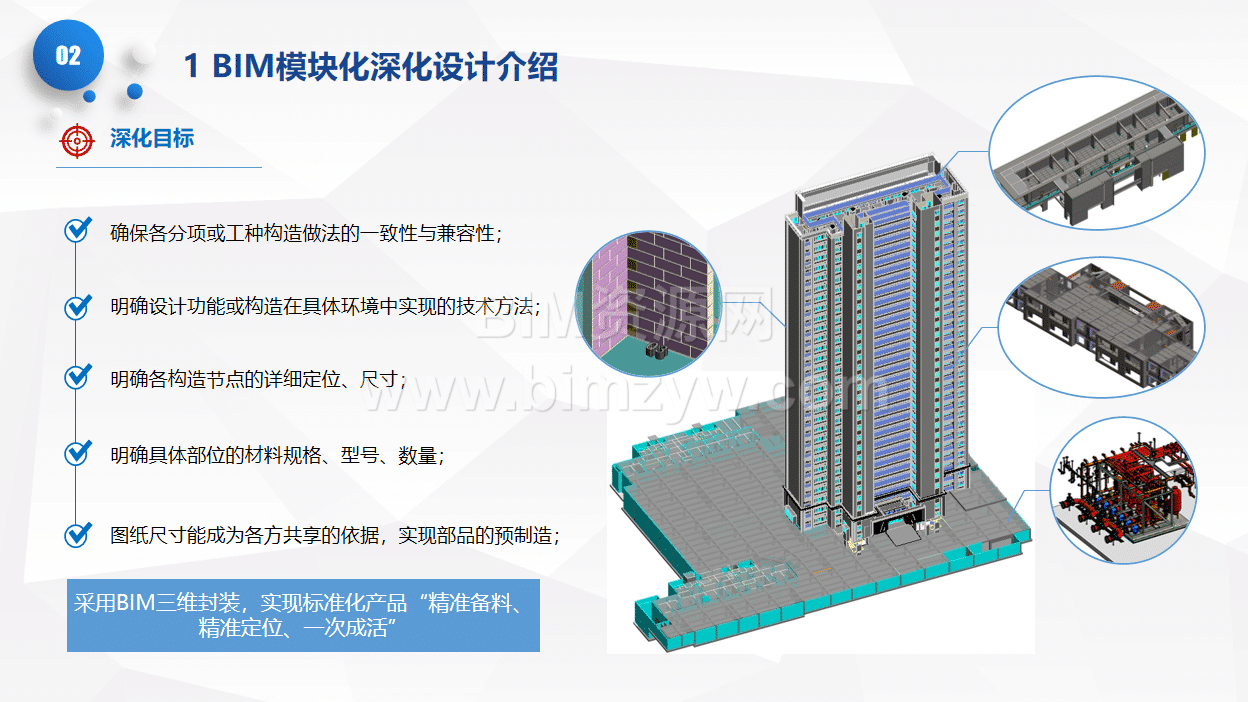

多专业模块化深化设计

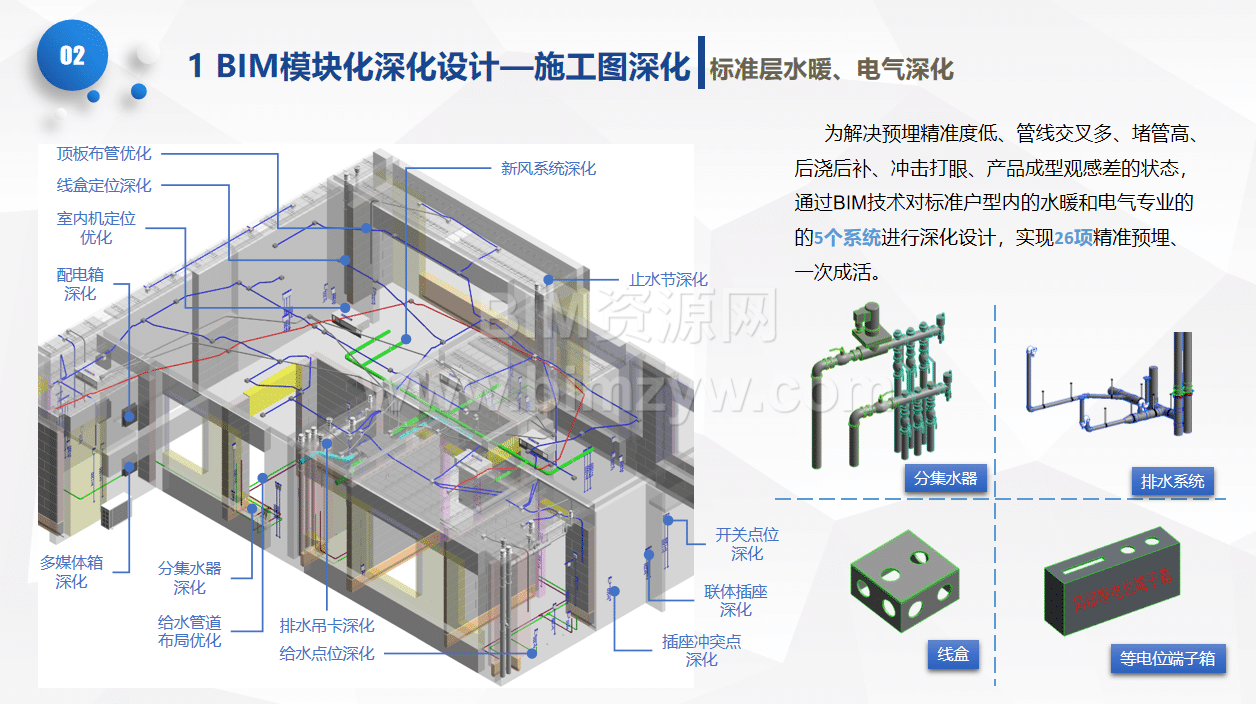

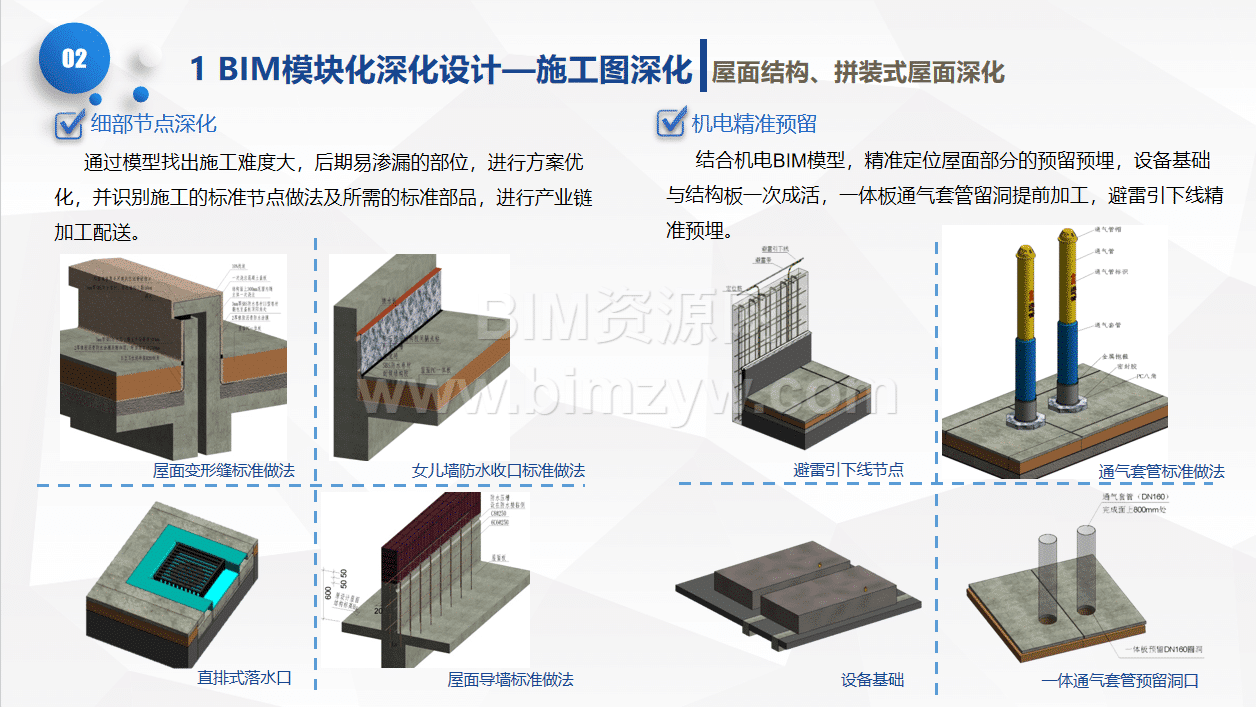

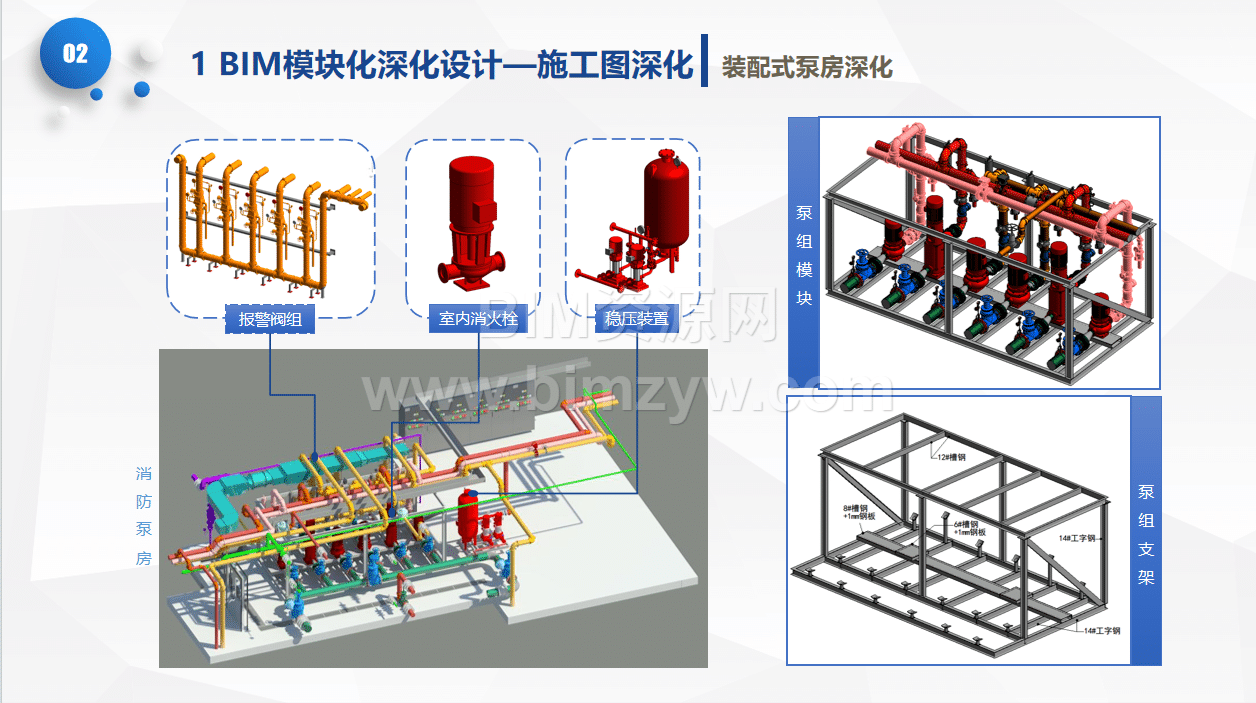

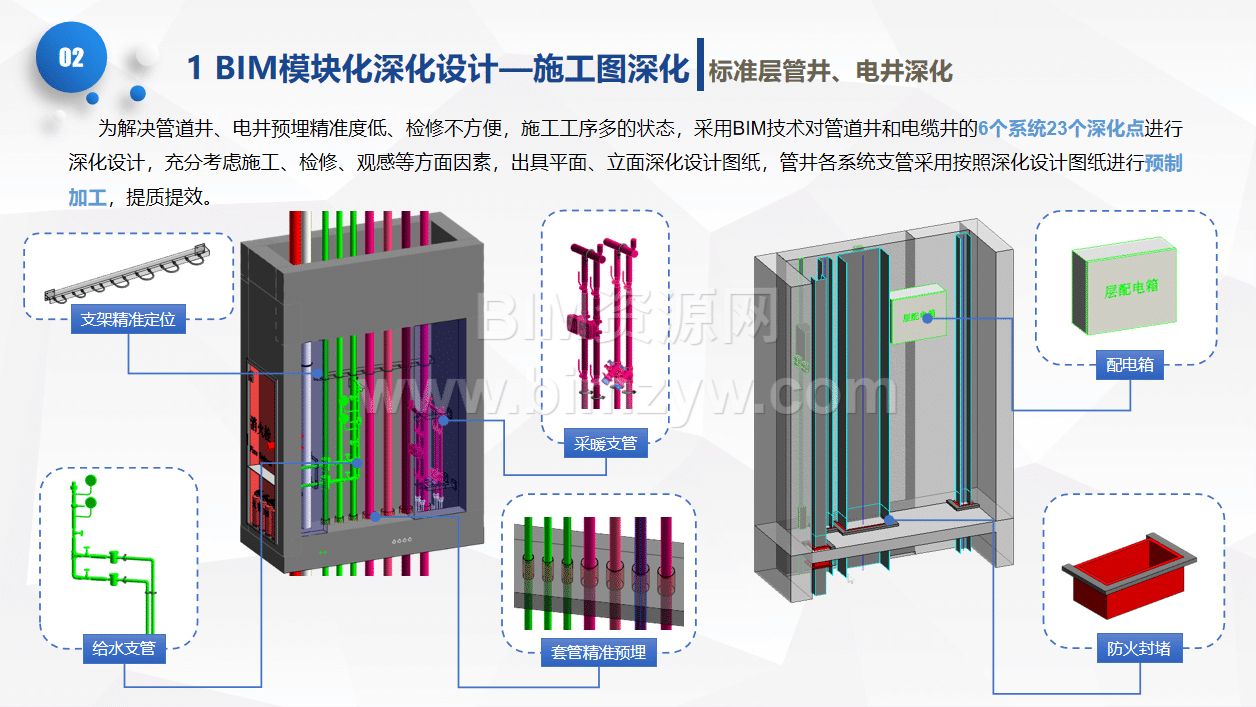

本资料重点整理了中天珺玺项目的模块化BIM深化成果，涵盖地下室结构全节点深化、标准层结构深化、地下室机电管线综合、装配式泵房、标准层水暖电气、管井电井、PC构件、砌体排布、屋面结构及拼装式屋面保护层等多个专业方向。

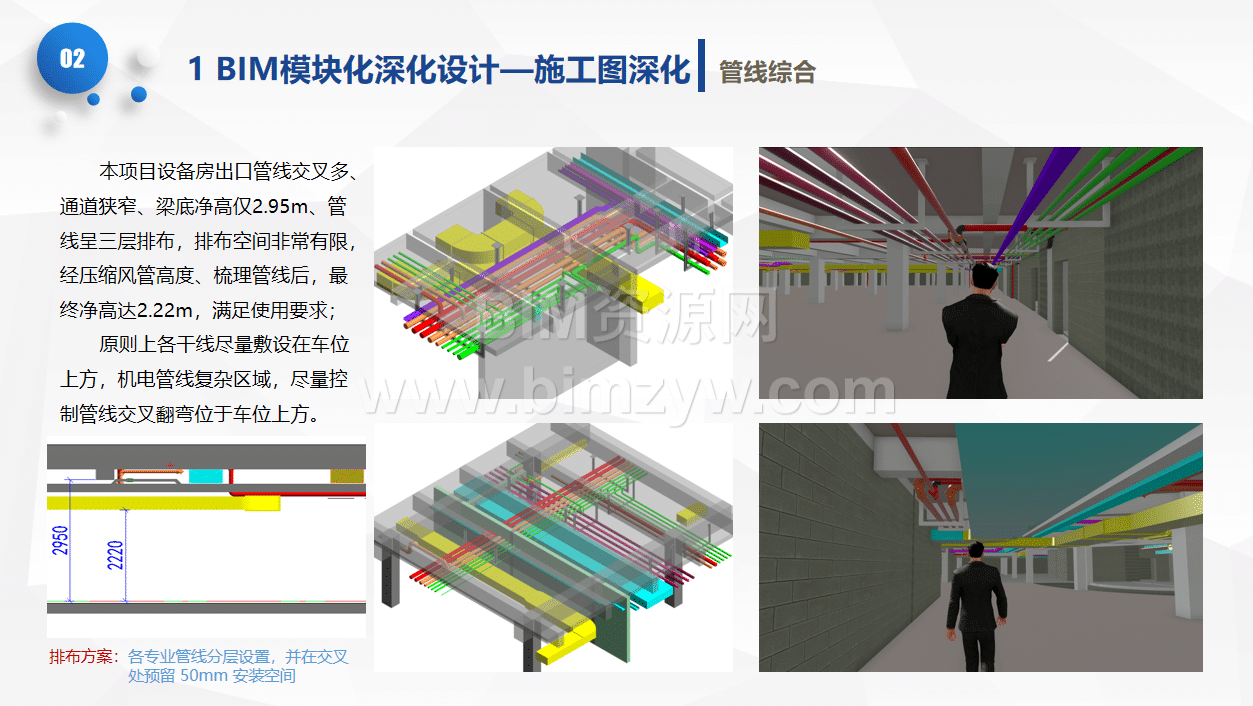

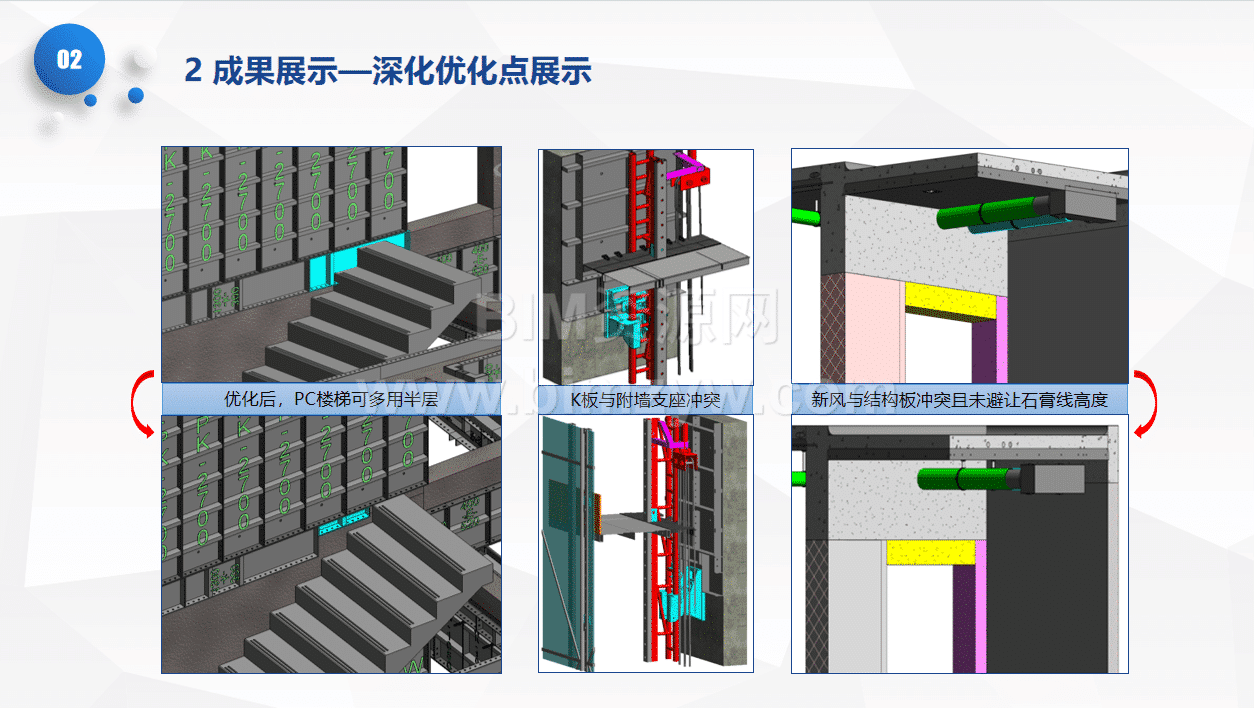

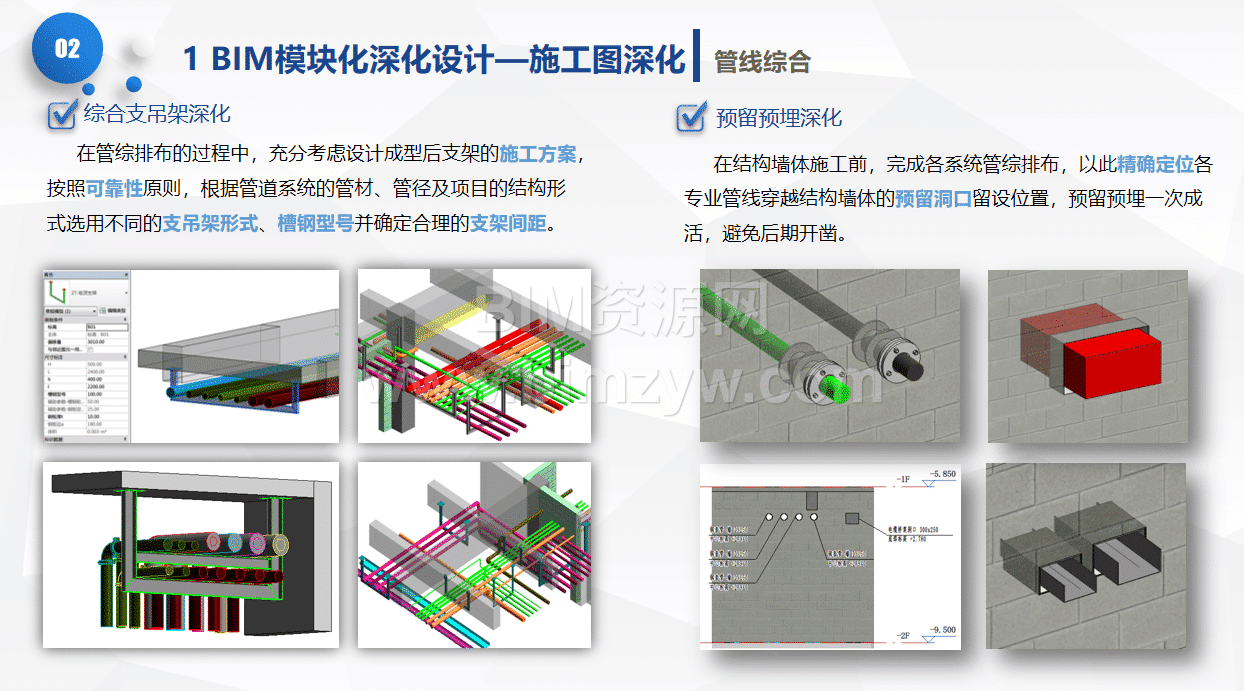

其中，地下室设备房存在管线交叉多、通道狭窄及净高控制困难等问题。通过BIM综合排布、支吊架深化和预留预埋定位，优化后局部区域净高达到2.22米，满足使用要求。标准层深化则围绕构造柱、反坎、窗企口、叠合板、电梯洞口及机电点位展开，实现结构节点一次成活，减少后期剔凿和返工。

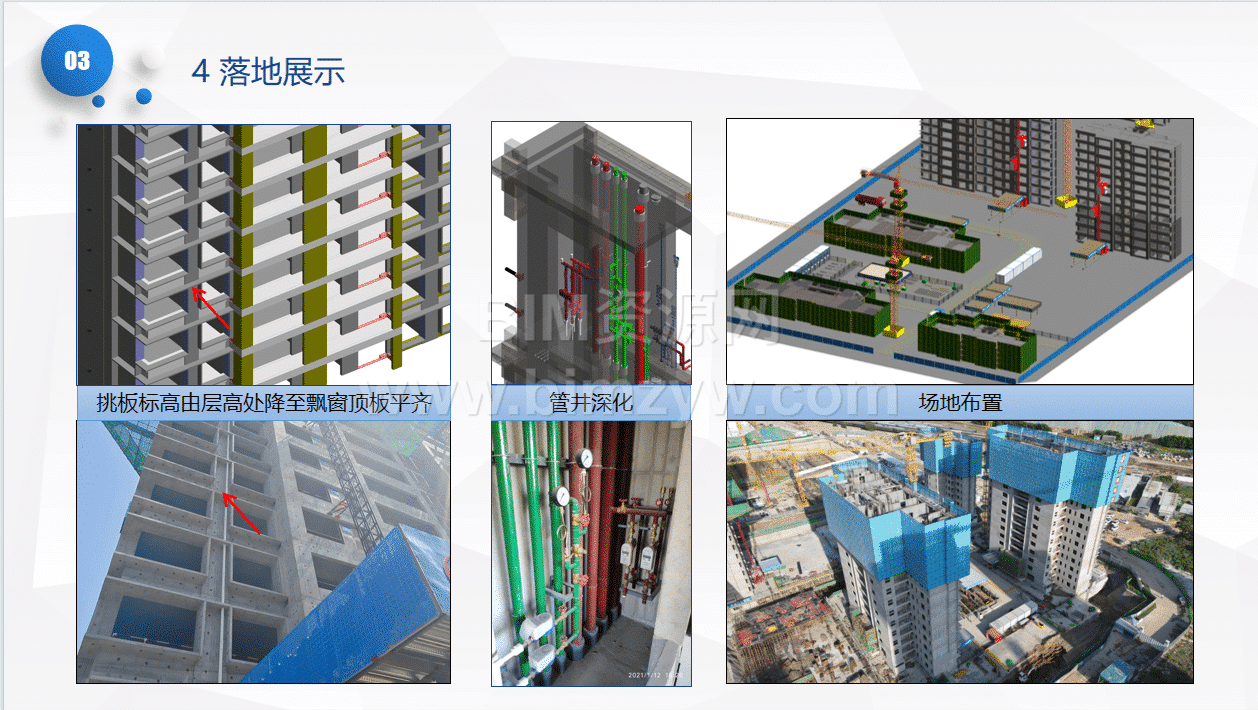

施工现场与智慧工地应用

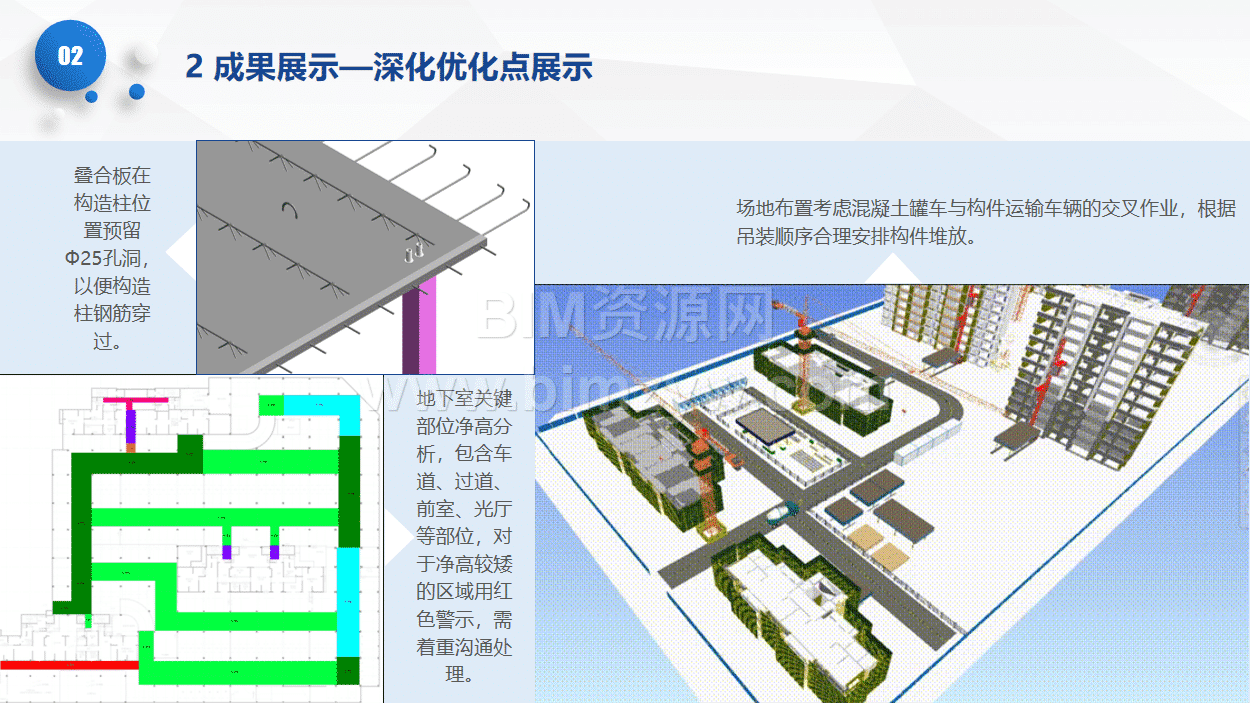

项目还将BIM技术用于场地布置、安全防护、施工工艺模拟及电子样板制作。通过模型提前规划塔吊、道路、材料堆场及构件运输路线，辅助现场进行群塔作业和交叉施工组织；通过三维模型表达临边防护、卸料平台、电梯井防护门及定型化安全设施，为施工班组提供直观交底依据。
在智慧工地管理方面，项目将材料报验、进度计划、安全巡检及现场监控等信息与项目管理流程结合，提升施工过程中的质量、进度和安全管控水平。

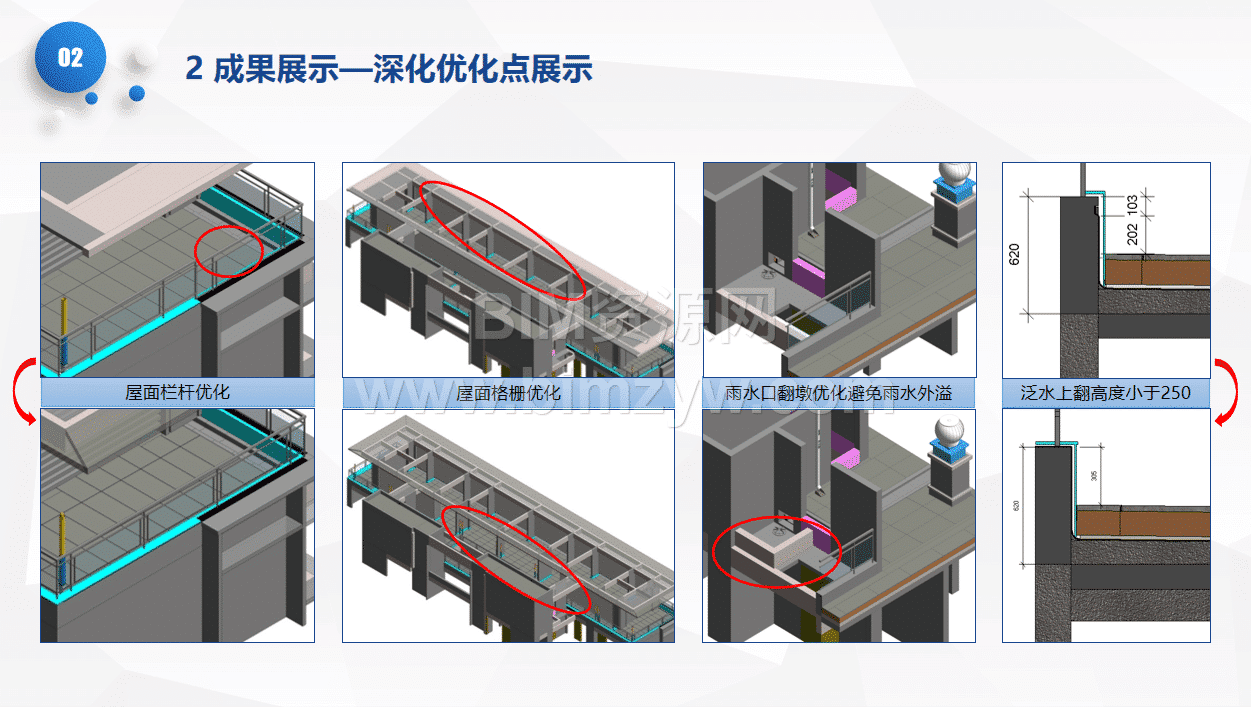

项目应用成果
通过BIM深化全过程应用，项目累计解决图纸错碰漏缺问题205条，识别结构优化点31项，实现36处节点一次成活和26项机电精准预埋。地下室面层厚度优化一项预计节约成本约100万元，主体结构封顶较原计划提前28天，部分机电及屋面预算争议也以深化模型作为依据。
这套资料内容完整、案例真实，适合BIM工程师、施工技术人员、设计人员、项目管理人员及建筑类院校师生用于BIM深化学习、项目汇报、企业培训、投标展示和施工管理参考。需要了解EPC项目BIM全过程深化应用的朋友，可下载本资料进行系统学习。
资源预览
