本套《DMP模式BIM技术在保利爱尚里项目施工中的应用》资料，系统展示了DMP模式在大型住宅及商业综合体项目中的落地过程，涵盖设计深化、模型深化、现场实施、智慧工地、质量管理及后期运维等内容，适合BIM学习、施工深化、项目管理、技术汇报及BIM案例参考。
本资源包含哪些内容？
（1）DMP模式BIM应用汇报PPT
（2）保利爱尚里项目BIMMAKE模型
（3）19#、20#、21#、22#、23#、24#楼模型文件
（4）地下室结构模型及地下室BIMMAKE模型
（5）高层标准层铝模拼装步骤视频
（6）高层标准层爬架体系安装流程视频
（7）高层标准层管线综合漫游模拟视频
（8）BIM应用指南及项目成果PDF资料
一、超大型综合体项目，施工组织复杂
保利·爱尚里四期项目总建筑面积约20.68万平方米，由高层办公楼、高层公寓、商业楼、地下室及配套设施组成。其中19号楼为高层办公建筑，21号、22号楼为公寓，20号、23号、24号楼为商业建筑，建筑高度和使用功能差异较大，专业穿插施工频繁。

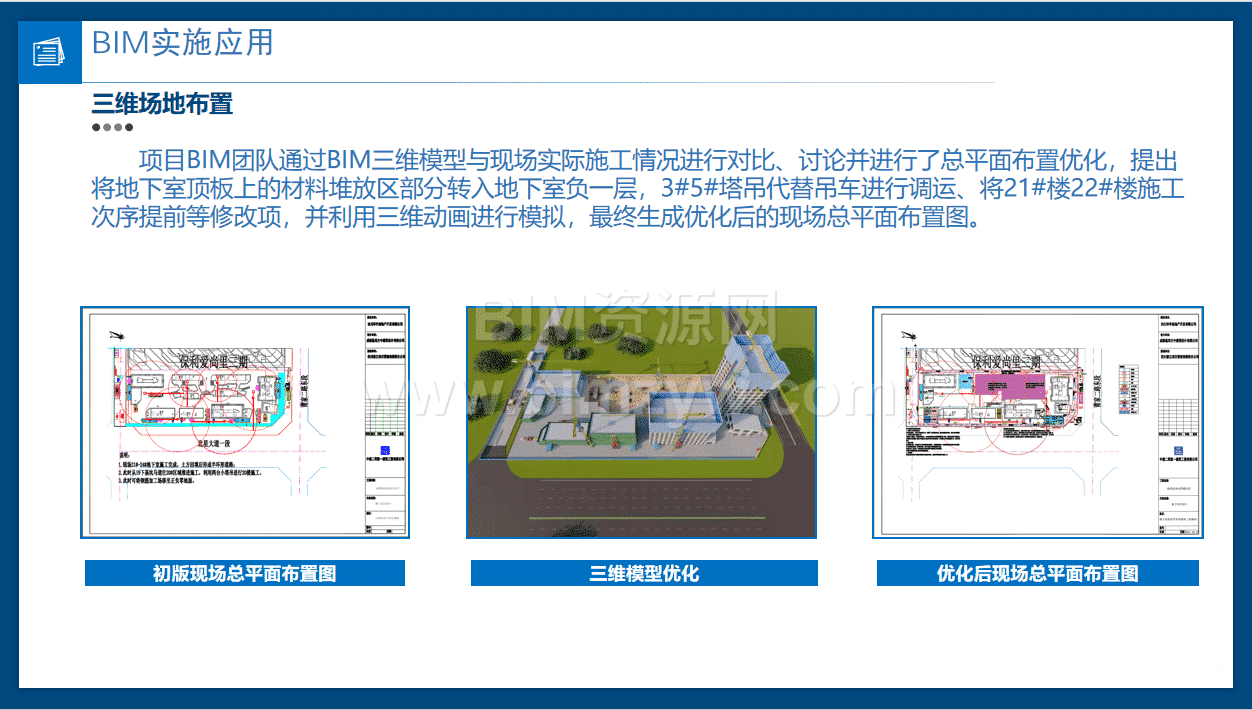

项目地下施工阶段场地狭小，基坑采用放坡支护，道路难以贯通，同时存在材料堆场、加工区、塔吊和施工电梯布置等问题。项目机电专业插入时间早，设计出图慢且错漏较多，对深化设计和现场协调提出了较高要求。
二、DMP模式推动BIM真正落地

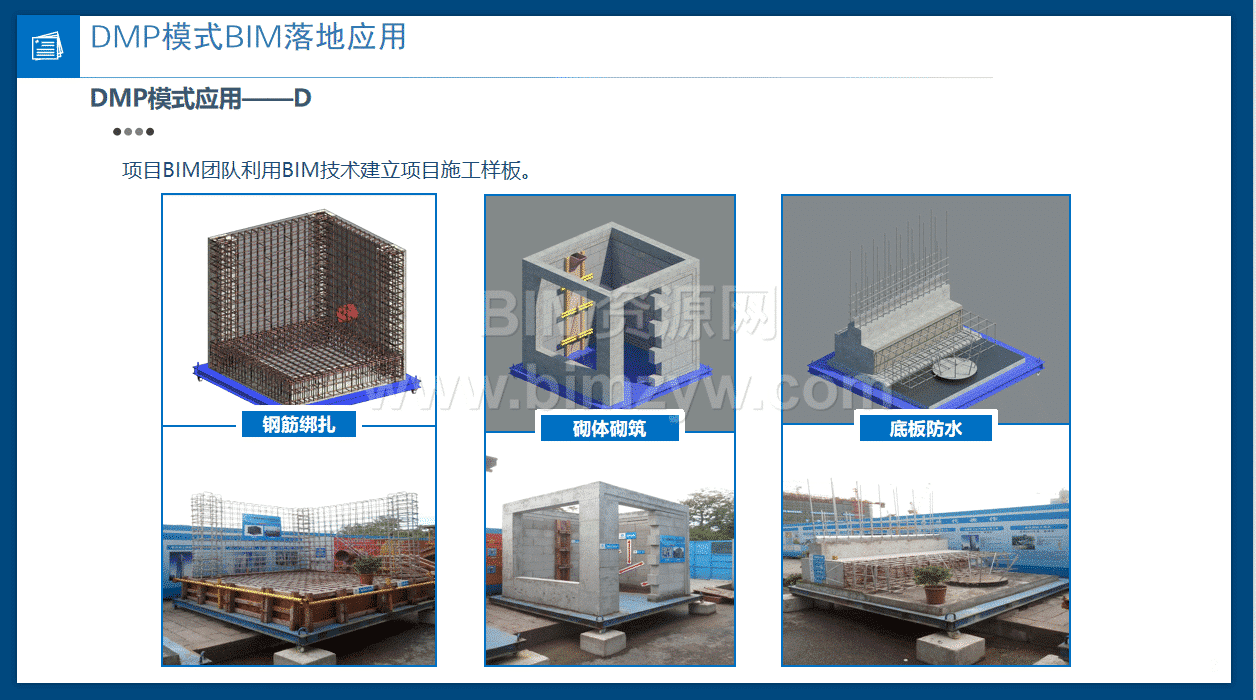

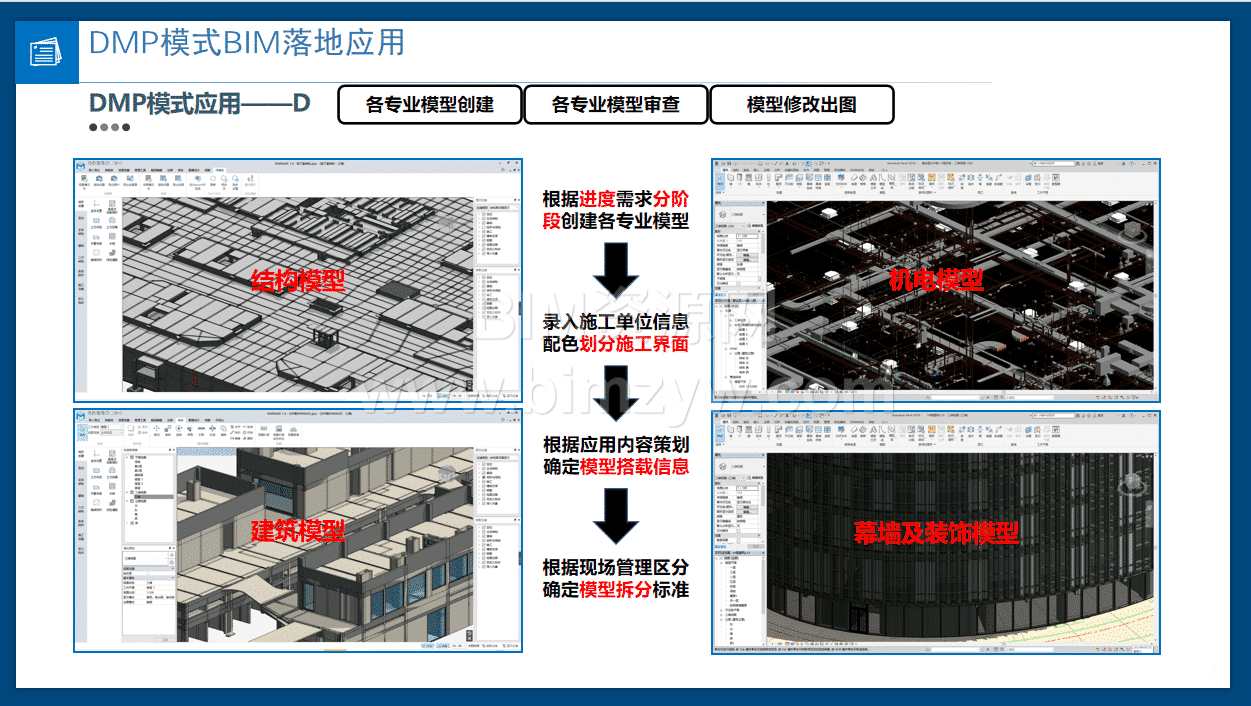

DMP模式包括D、M、P三个核心环节。D代表设计深化，针对原设计图纸中的错、漏、碰、缺问题，从施工角度进行补充和完善；M代表模型深化，建立精细化BIM模型，综合考虑管线、支吊架、检修空间、二次结构、精装修和设备安装等因素；P代表现场实施，利用BIM模型指导施工、技术交底、质量验收及后期运维。
项目围绕DMP模式建立了BIM应用流程管理手册、建模族库和深化设计指导手册，对模型建立、中心文件使用、深化原则、模型标注及图纸生成等环节进行统一管理。
三、机电深化与管线综合应用深入

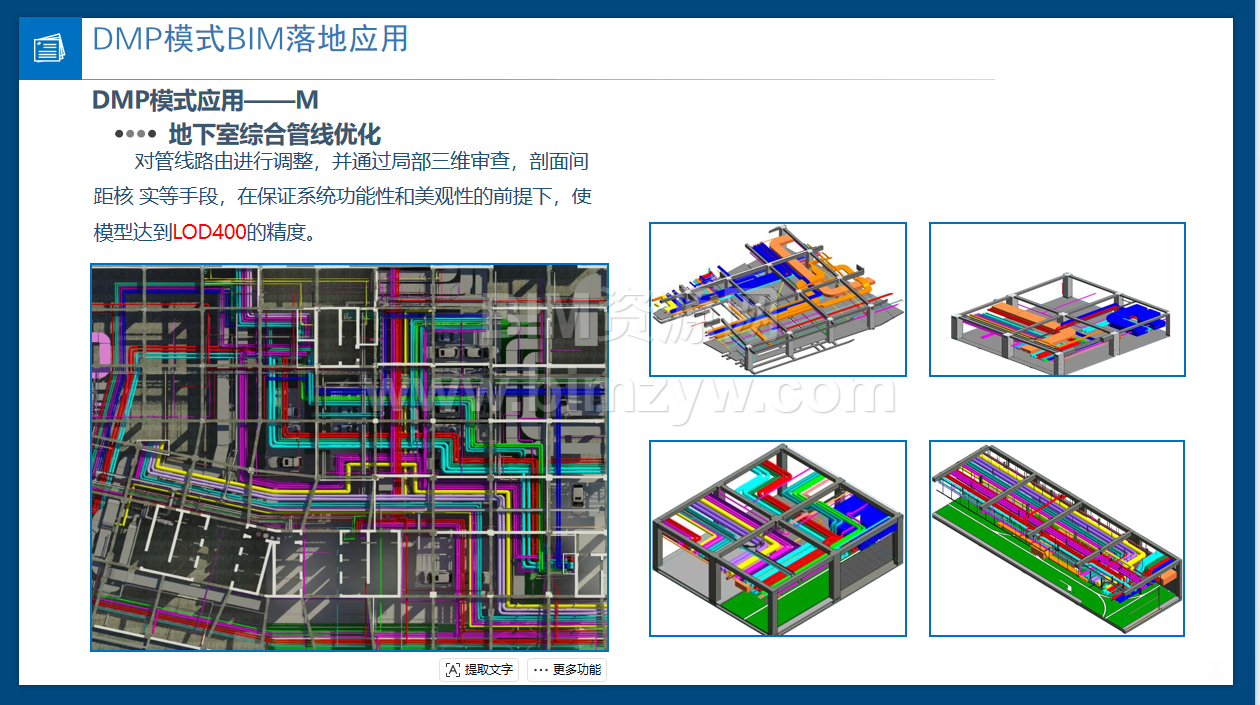

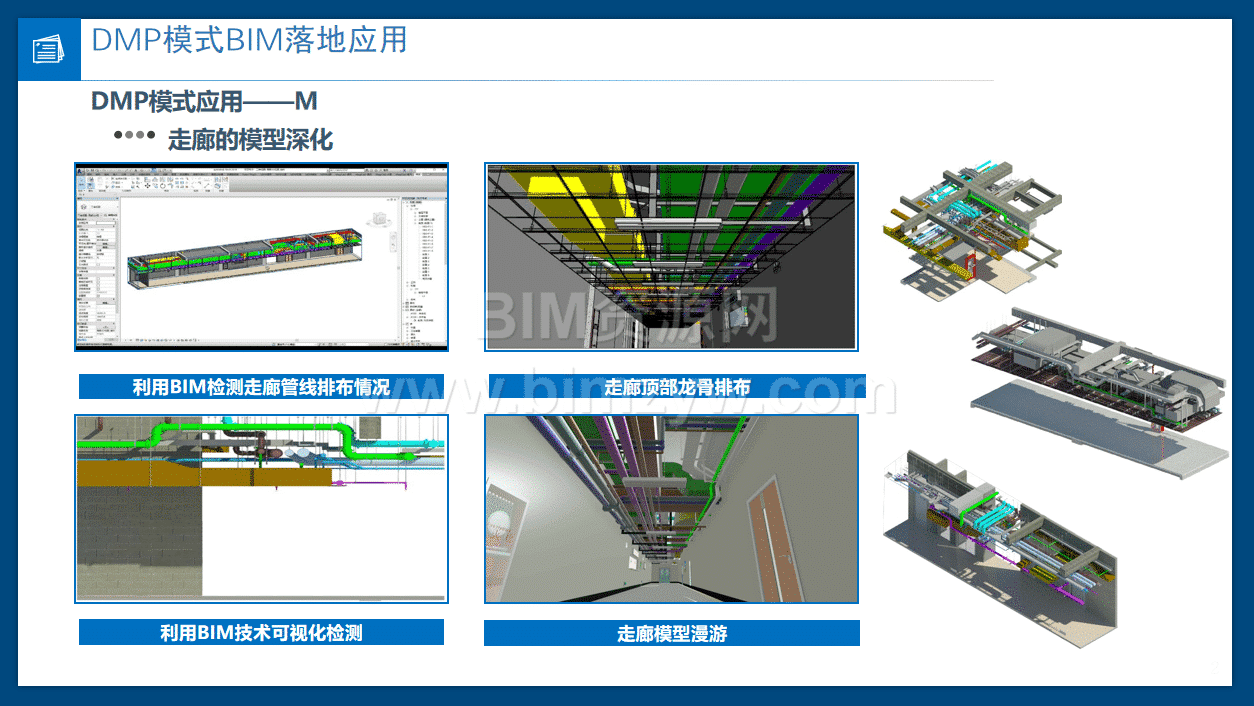

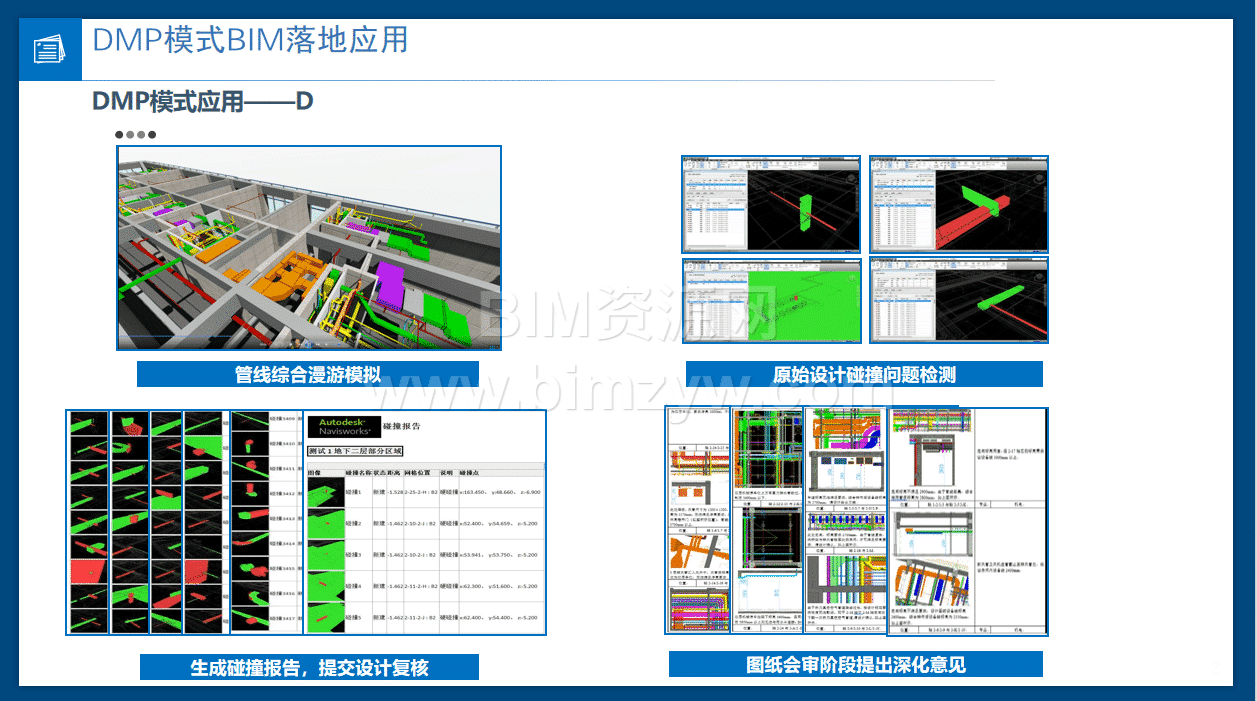

项目通过多专业模型整合和碰撞检查，对地下室、机房、管井、走廊及屋面机电系统进行深化，模型精度达到LOD400。通过调整管线路由、复核剖面间距和优化支吊架布置，使管线更便于施工、检修和后期维护。

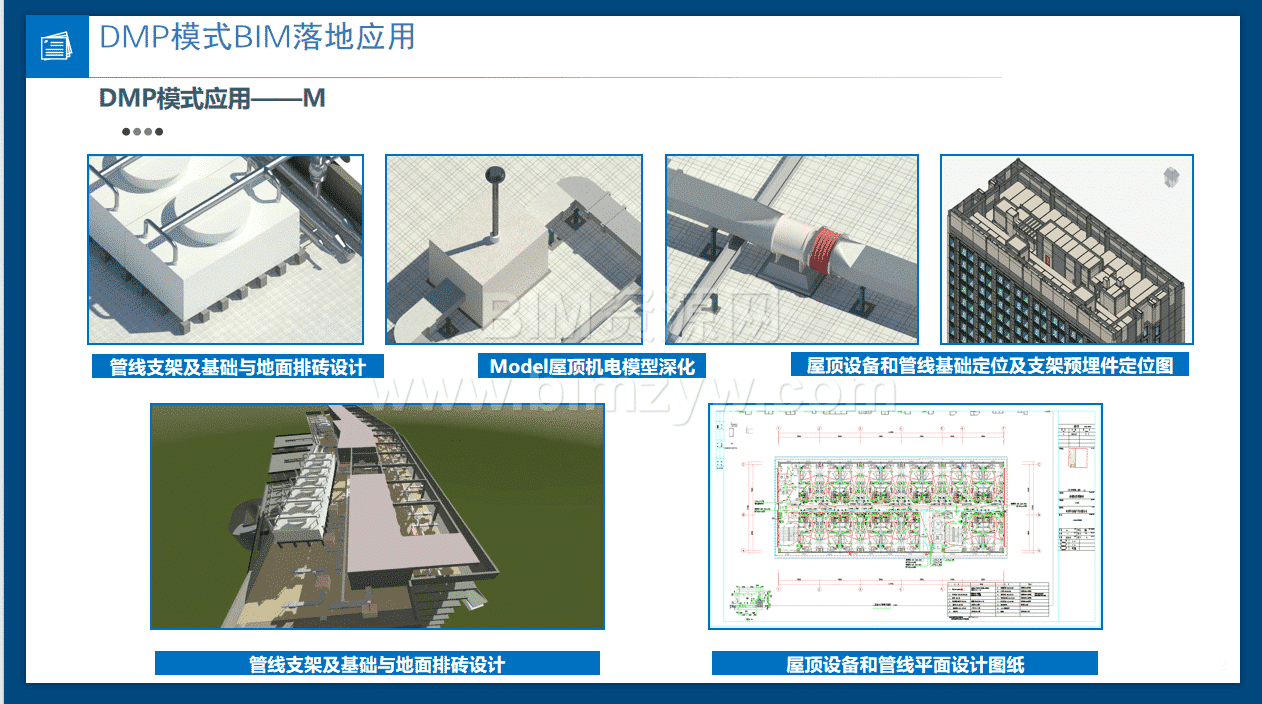

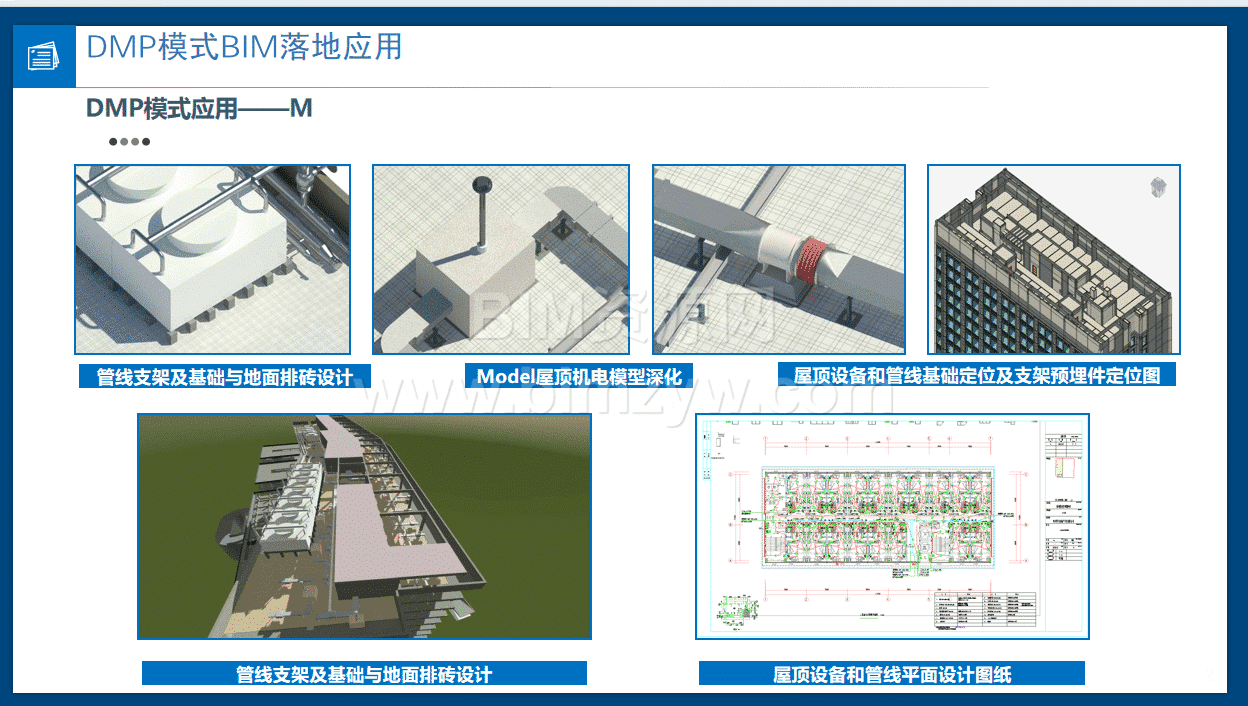

资料展示了管井深化、屋面设备基础定位、支架预埋件定位、综合支架设计、套管预留以及“一井一图”“一墙一图”“一架一图”等成果。模型深化后可直接生成平面图、剖面图、预留洞图、管井图和支架图，为现场一次预留和精细化安装提供依据。
四、铝模、爬架和预制化施工亮点明显

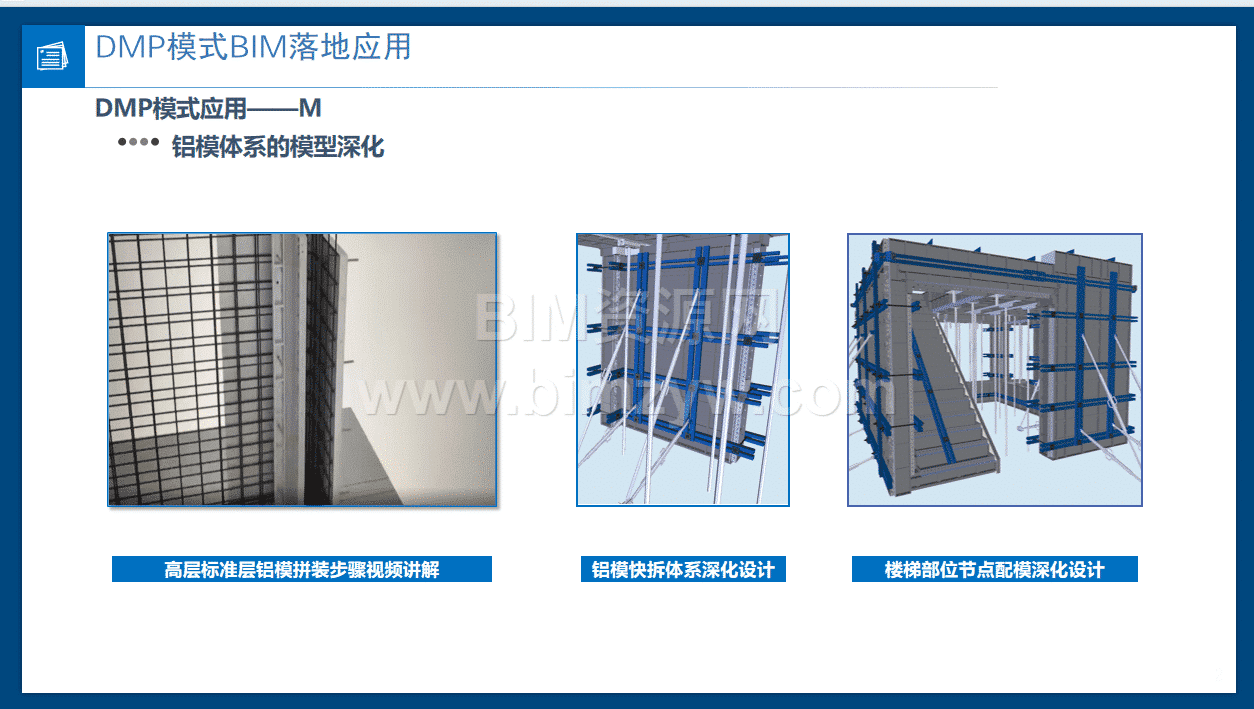

项目针对高层标准层建立铝模体系模型，深化快拆体系、楼梯节点和标准层模板拼装流程，并配套制作铝模拼装步骤视频。通过爬架模型和安装流程模拟，帮助施工人员理解爬架体系安装顺序和关键节点。

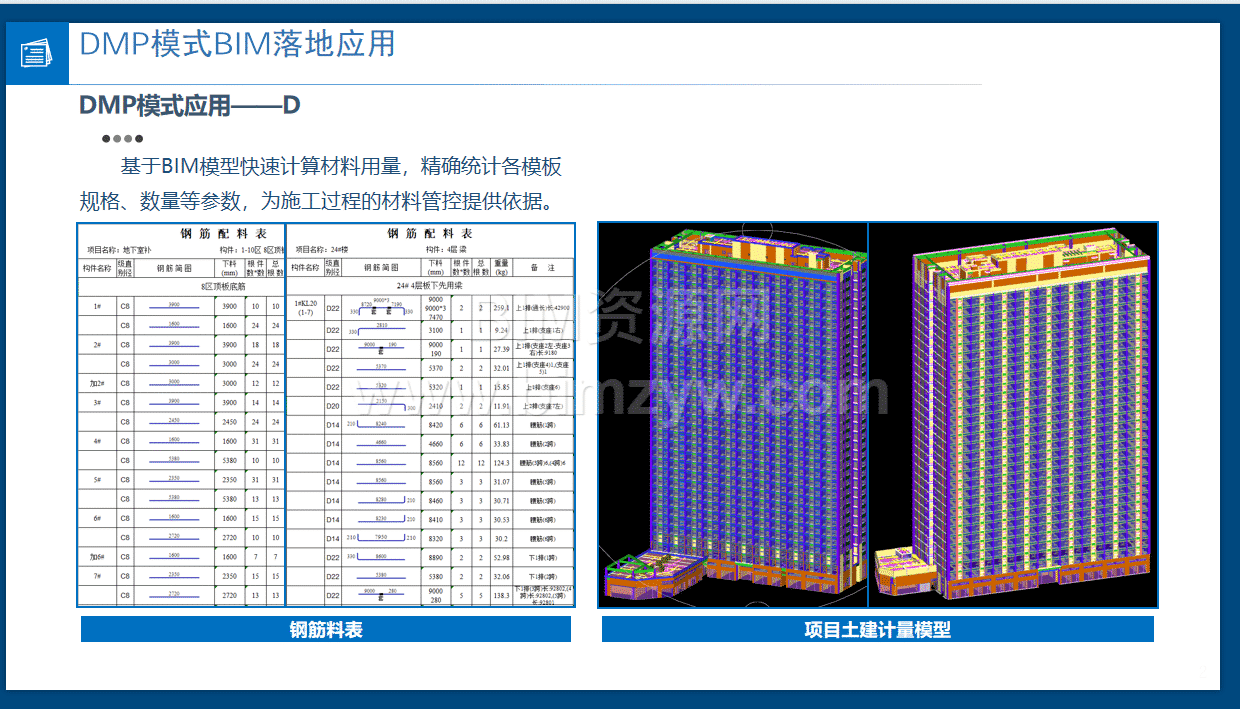

同时，项目利用BIM模型进行材料提量、模板规格统计、钢筋料表计算及预制加工，结合机器人放线定位和现场模型对比，提高了施工精度和现场组织效率。

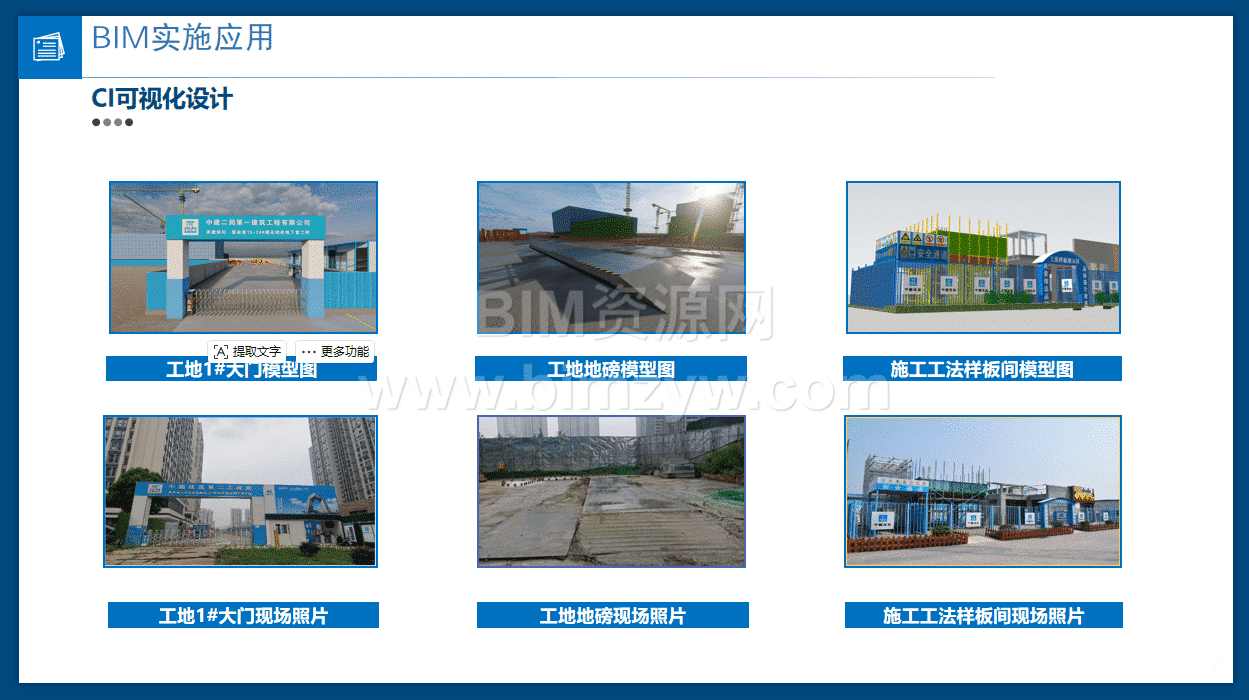

五、BIM+智慧工地提升管理水平
项目采用BIM 360云管理平台进行现场质量验收、问题批注和整改闭环，施工方、设计方及监理方可以围绕模型和现场情况进行实时沟通。通过AR技术制作复杂节点交底卡，工人可使用手机随时查看施工模型和工艺要求。

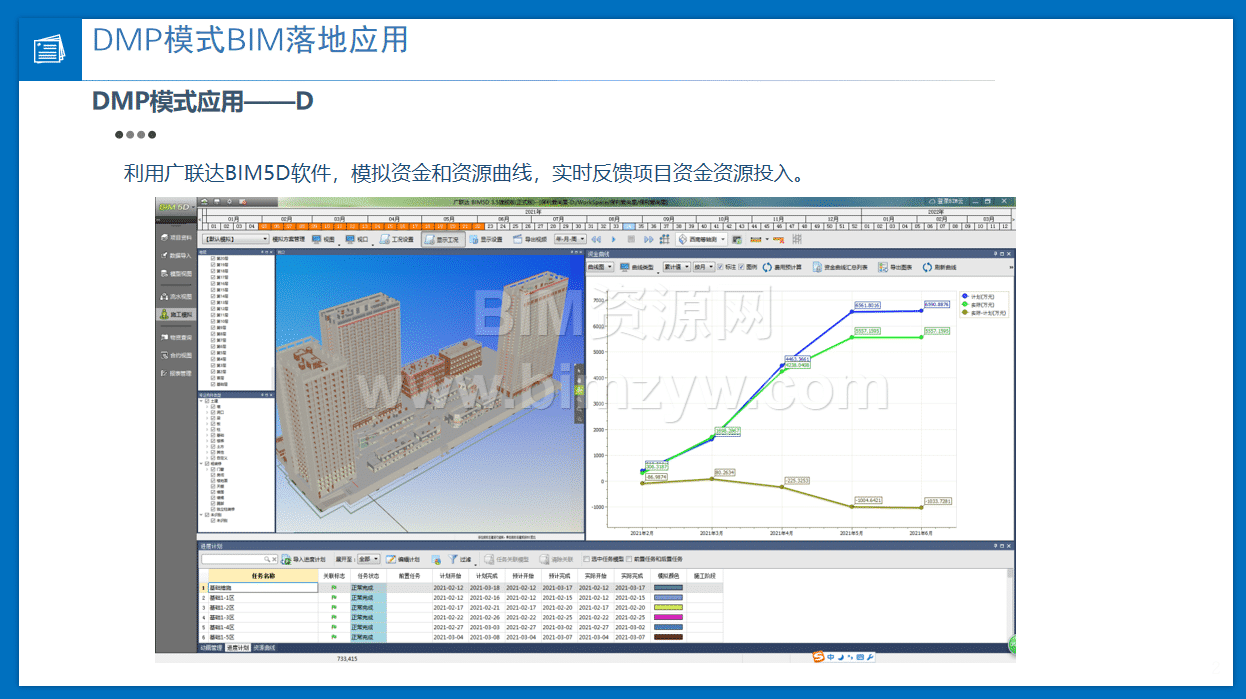

项目还将模型与进度、成本、物料及运维信息关联，实现设备信息查询、材料限额管理、质量安全跟踪及后期物业维护。
六、应用成果丰富，适合下载参考
项目通过BIM应用共发现机电碰撞问题160处，预计提前机电管线安装工期10天；混凝土节约率提高1%，钢筋节约率提高0.5%，砌体节约率提高2%，节约材料费用约30万元。技术审图效率和准确性提高约50%，关键节点交底时间减少约50%，质量问题整改效率提高约30%。
本套保利爱尚里DMP模式BIM资料，适合BIM工程师、机电深化人员、土建施工人员、项目管理人员及建筑类学生下载学习。无论是寻找BIMMAKE模型、住宅项目管线综合案例、铝模爬架施工资料，还是需要了解DMP模式BIM落地方法，都可以从本资源包中获得较完整的参考。
