资源包含内容
（1）《基于超高层住宅项目施工过程中的BIM应用》汇报PPT
（2）项目整体BIM模型及一期、二期地下室模型
（3）1至6号楼建筑链接模型及专业模型
（4）砌体排砖、配筋、留洞、铝模深化等分层模型
（5）型钢柱、双桩合一等复杂节点深化模型
（6）IFC、SKP等格式模型及现场应用成果资料
项目概况

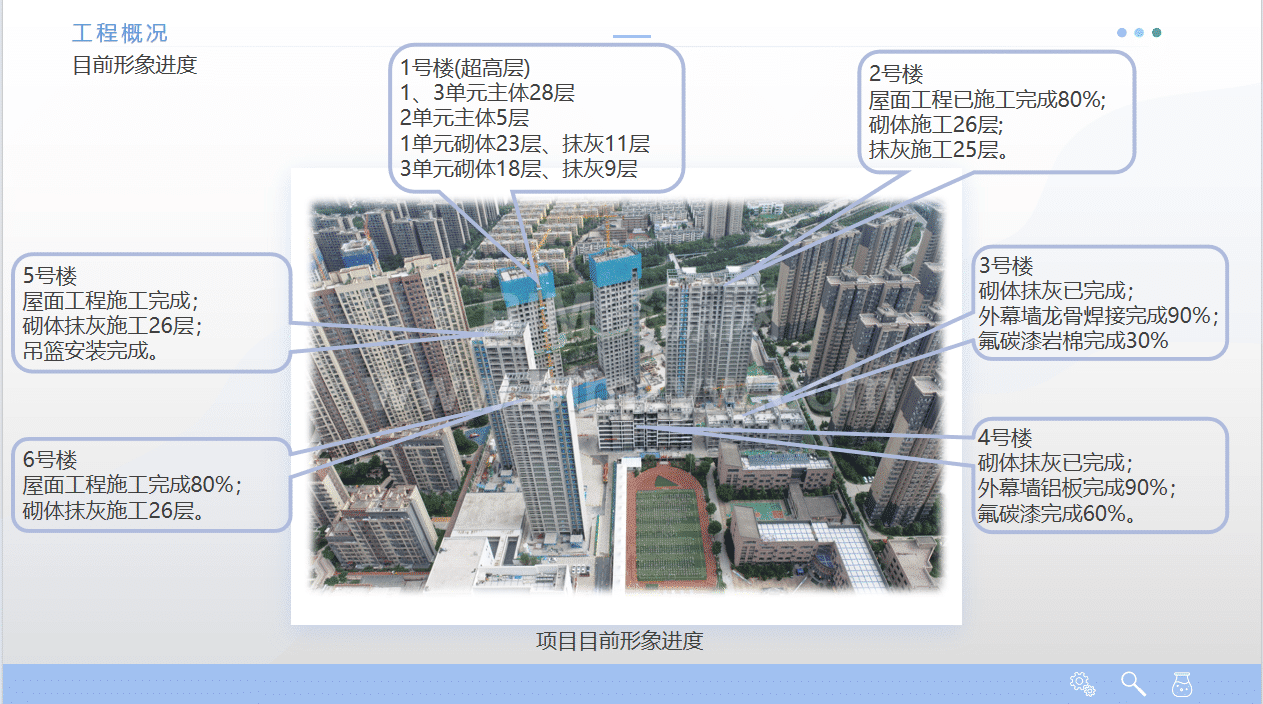

本项目位于西安市南三环，总占地面积约32778平方米，总建筑面积约11.9万平方米，总造价约5.36亿元，包含6栋住宅、1栋商业及配套车库。其中1号楼为高度约135米的超高层住宅，采用劲性柱结构并实施精装修交付，项目还涉及机电、消防、人防、电梯、幕墙、空调、精装修、景观等多个专业分包。
由于项目体量大、专业多、结构复杂，同时承担省级及市级现场观摩任务，因此对施工组织、质量管控和现场展示提出了较高要求。项目通过BIM技术辅助图纸审查、深化设计、施工交底和智慧工地管理，形成了较为完整的超高层住宅BIM应用案例。
复杂结构与施工图深化应用

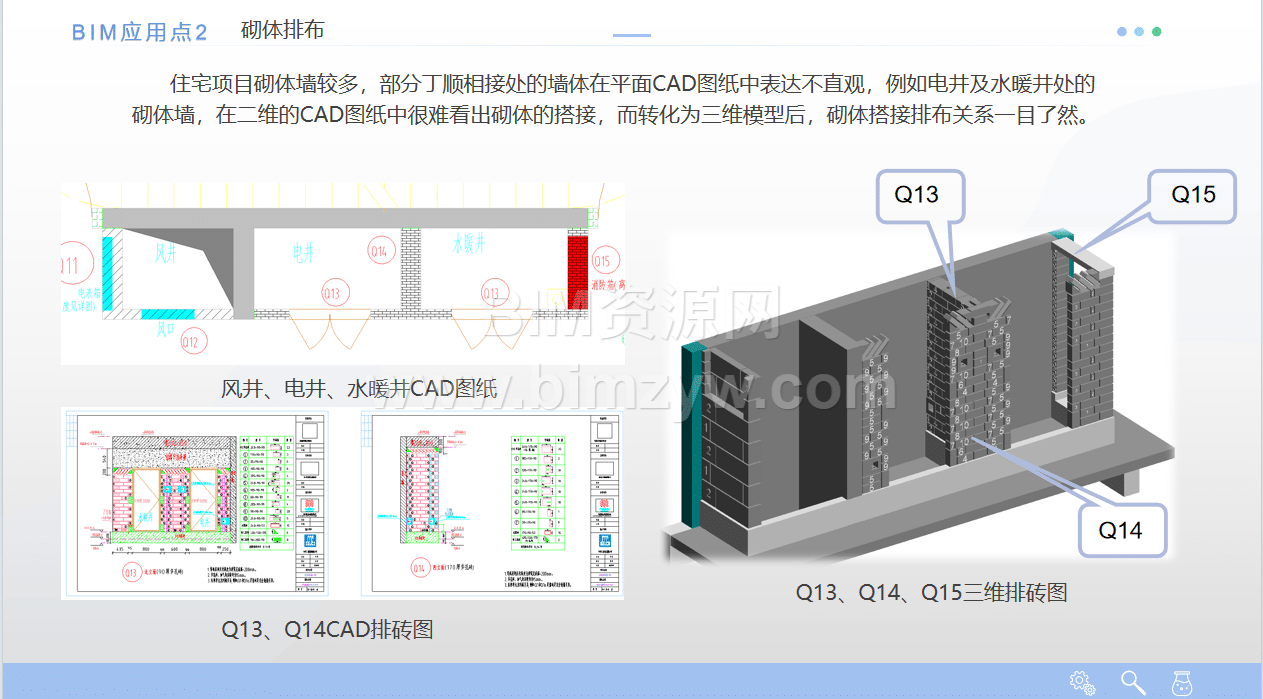

项目在建模过程中对施工图进行三维审查，及时发现结构标高、梁板墙柱关系及节点表达方面的问题，并反馈建设单位和设计院进行图纸变更。针对住宅项目砌体墙较多、管井墙体搭接关系复杂等问题，利用Revit建立标准层砌体排砖模型，将二维CAD排砖图转化为直观的三维施工模型。
项目还采用“集中加工、精准配送”的砌体施工方式，对非标砖进行编号、切割和开槽，并按照模型编号进行分类配送，减少现场二次加工造成的人工和材料浪费。电箱预制块也通过BIM模型进行单独建模和精准定位，现场施工可按照排砖图进行快速组砌。

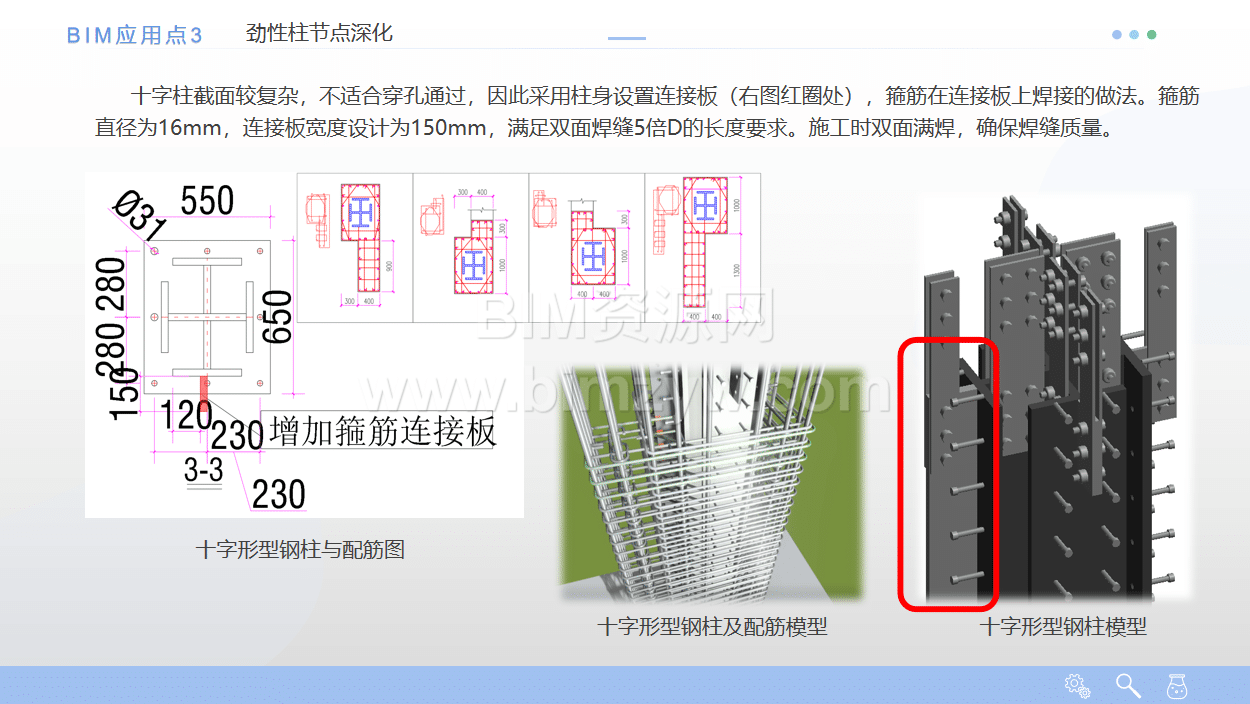

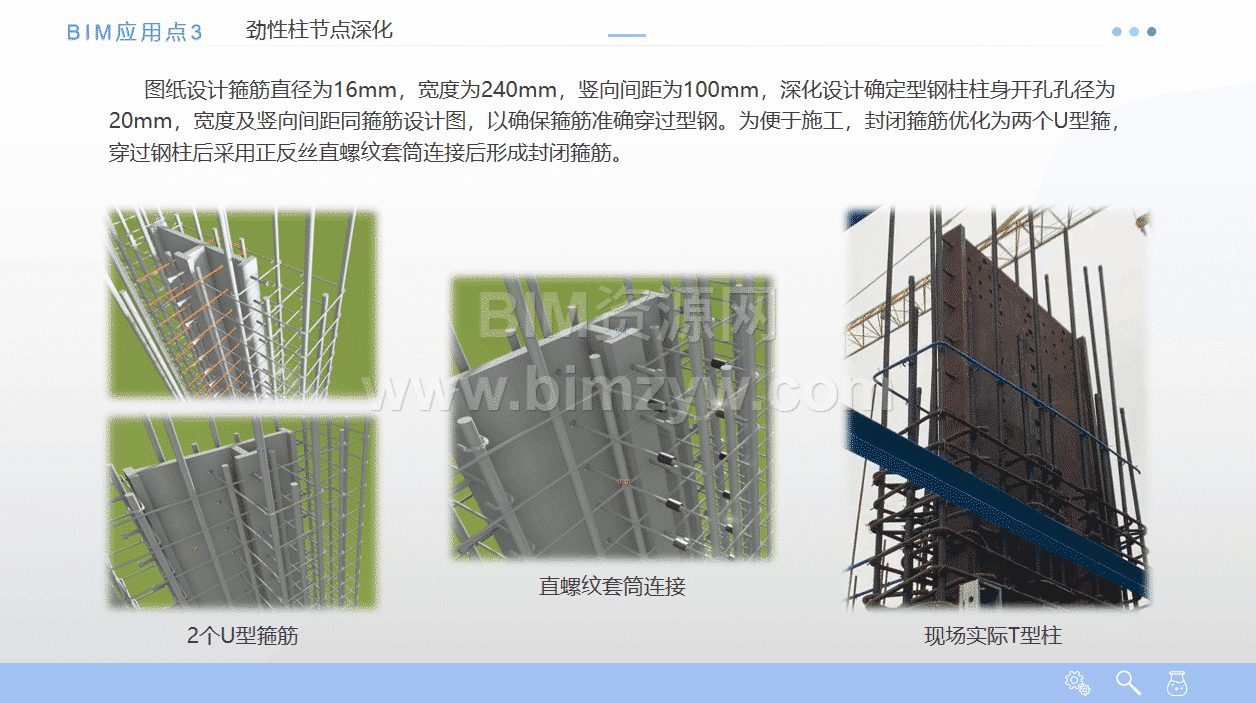

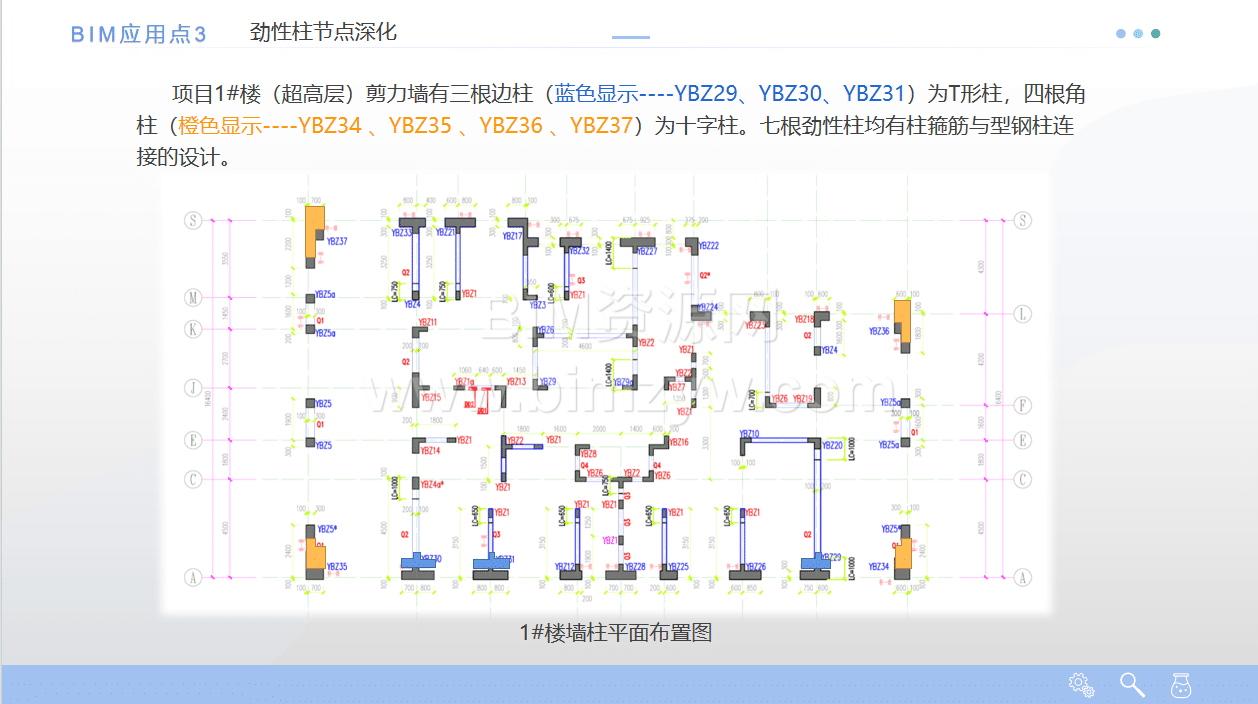

针对1号楼超高层住宅中的T形柱、十字形柱及劲性柱节点，资料详细展示了型钢柱开孔、连接板焊接、U形箍筋及直螺纹套筒连接等深化做法，为复杂钢筋节点施工提供了可视化参考。
铝模深化与可视化交底

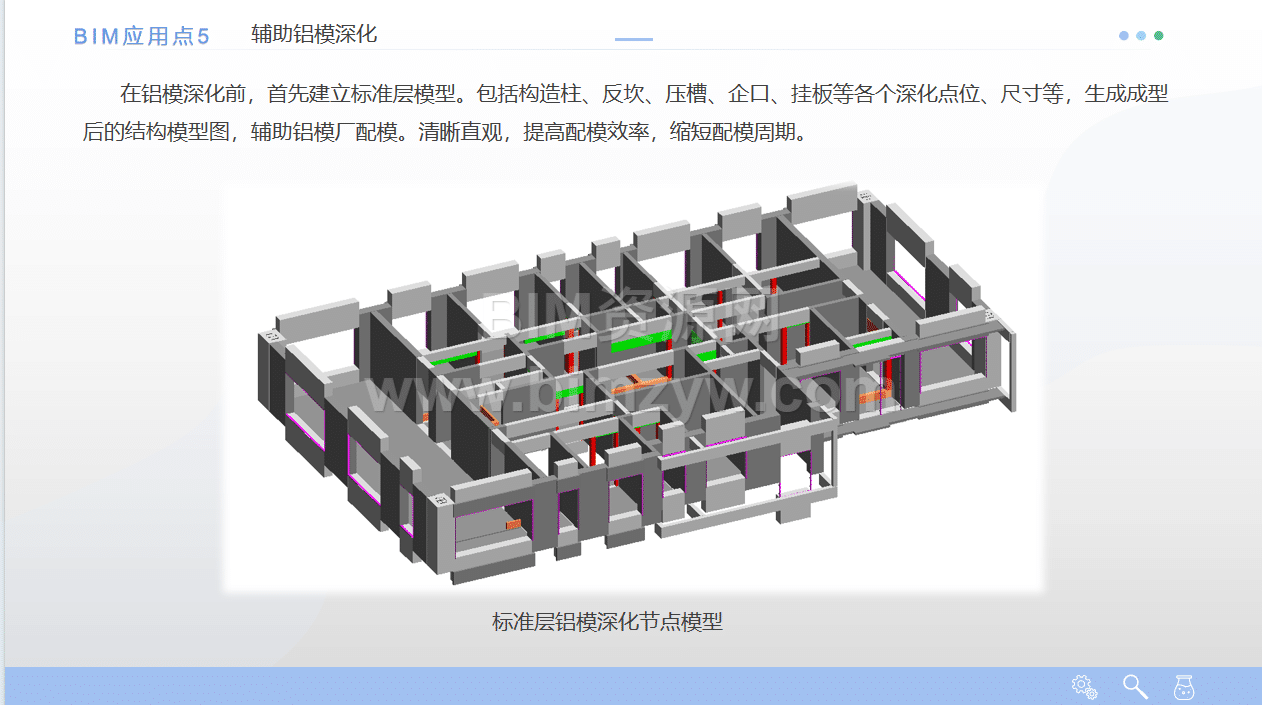

在铝模深化前，项目建立标准层结构模型，对构造柱、反坎、压槽、企口、挂板、下挂梁及电梯厅门洞等节点进行深化，辅助铝模厂快速配模，提升深化效率并缩短配模周期。
项目还针对砌体抹灰、卫生间地暖、外墙氟碳漆、外墙铝板及劲性钢柱安装等复杂工序制作BIM可视化交底视频。累计输出可视化交底视频11个，并通过会议集中交底、手机视频交底等方式服务现场班组，使施工人员能够直观了解工艺流程、节点尺寸和质量控制要求。
BIM专项技术与智慧工地管理

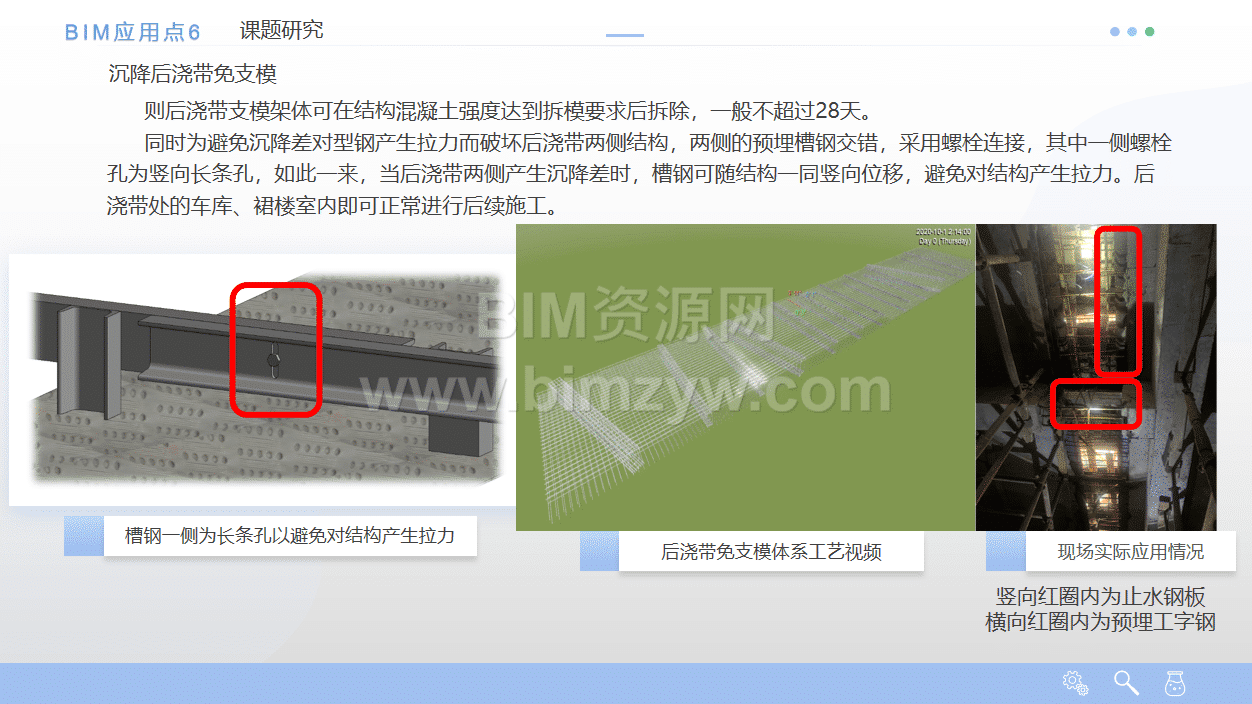

资料中还包含沉降后浇带免支模、相邻大高差基坑“双桩合一”、现场总平面布置及观摩路线规划等专项应用。通过模型对施工方案、结构关系和现场空间进行提前模拟，有效辅助施工组织和技术决策。
项目将BIM模型与云筑智联智慧平台结合，实现进度、质量、安全和绿色施工管理。现场发现的问题可以直接在模型中定位标记，并通过云平台完成问题上传、整改回复和数据统计，推动项目管理数字化。
资料下载价值
这套超高层住宅BIM应用资料内容完整，既包含整体模型、分栋模型和专业深化模型，也包含复杂节点、铝模深化、砌体排砖、可视化交底及智慧工地应用成果，适合BIM工程师、施工技术人员、项目管理人员、设计人员及建筑类院校师生用于学习研究、项目汇报、企业培训和投标展示。
对于正在寻找超高层住宅BIM施工应用、Revit建筑模型、铝模深化模型、砌体排砖模型及BIM可视化交底案例的用户来说，本资料具有较高的参考和下载价值。
