本套《BIM技术在音乐厅建造过程中的综合应用》资料，完整展示了专业音乐厅项目在建筑、结构、机电、钢结构、异形幕墙、声学隔振、精装修及智慧工地等方面的BIM应用成果，适合BIM学习、音乐厅项目技术交流、施工深化、项目汇报及BIM案例参考。
本资源包含哪些内容？
（1）音乐厅BIM综合应用汇报PPT
（2）建筑、结构、机电及钢结构Revit模型
（3）地下二层、地下一层及地上1至4层分专业模型
（4）屋面机电、楼顶机房、钢桁架、屋面钢梁模型
（5）录音棚地下结构及大排练厅结构模型
（6）项目PDF、DOC资料及PPT内嵌施工模拟演示视频
一、专业音乐厅项目，建筑功能复杂
爱乐乐团音乐厅项目位于北京市朝阳区，占地面积约11559平方米，总建筑面积约26587平方米，地上4层、地下2层，包含1600座的大音乐厅、可容纳400人的大排练厅及约400平方米的地下录音棚，可满足交响乐团、合唱团等大型演出和录音需求。
项目采用“莲·玉”建筑设计方案，包含音乐厅大厅、管风琴、排练厅、录音棚、服装及乐器库、空调机房、VIP休息室等多种功能空间，建筑形体、声学效果和施工质量要求较高。
二、声学隔振与异形结构是应用重点
项目紧邻地铁17号线，对隔振降噪和声学环境提出了较高要求。大音乐厅、录音棚和大排练厅采用房中房结构，基础隔振采用减震隔振垫全包裹式施工，项目声学指标达到NC15。
BIM资料重点展示了隔振材料分区、隔振支座节点、浮筑楼板、管风琴预留预埋及声学节点深化等内容，通过模型与声学数据复核，辅助设计、施工及声学专业协同，确保复杂构造满足功能要求。
三、全专业模型协同，提前解决设计问题

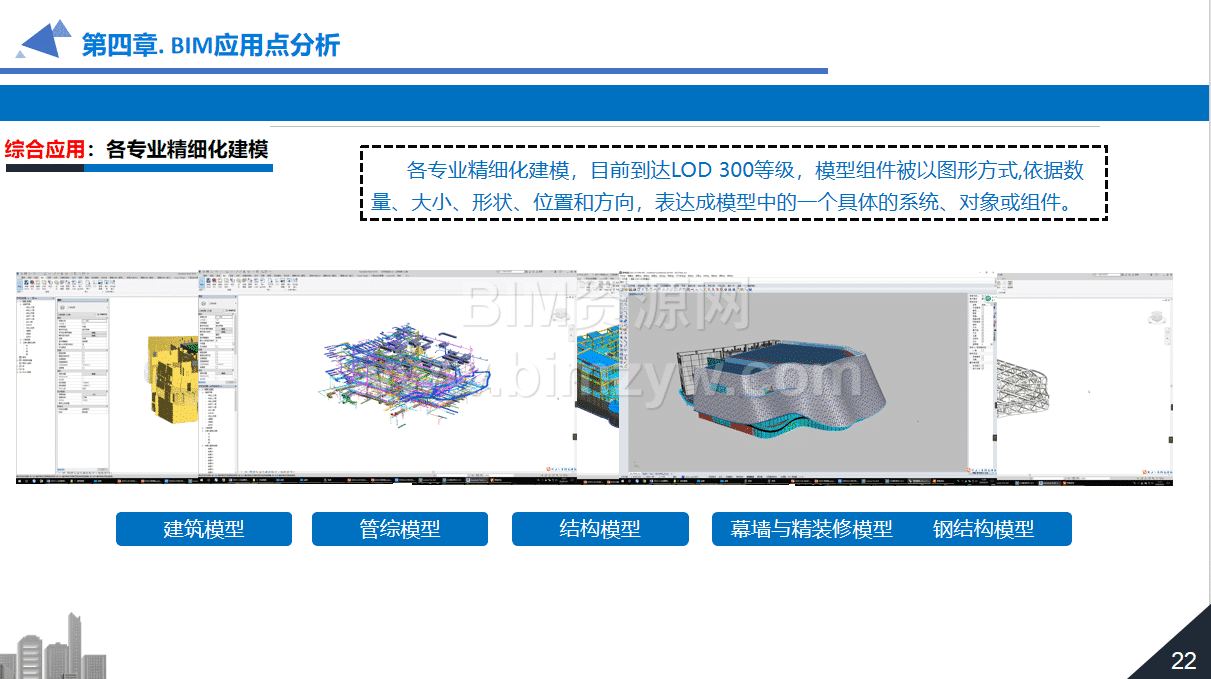

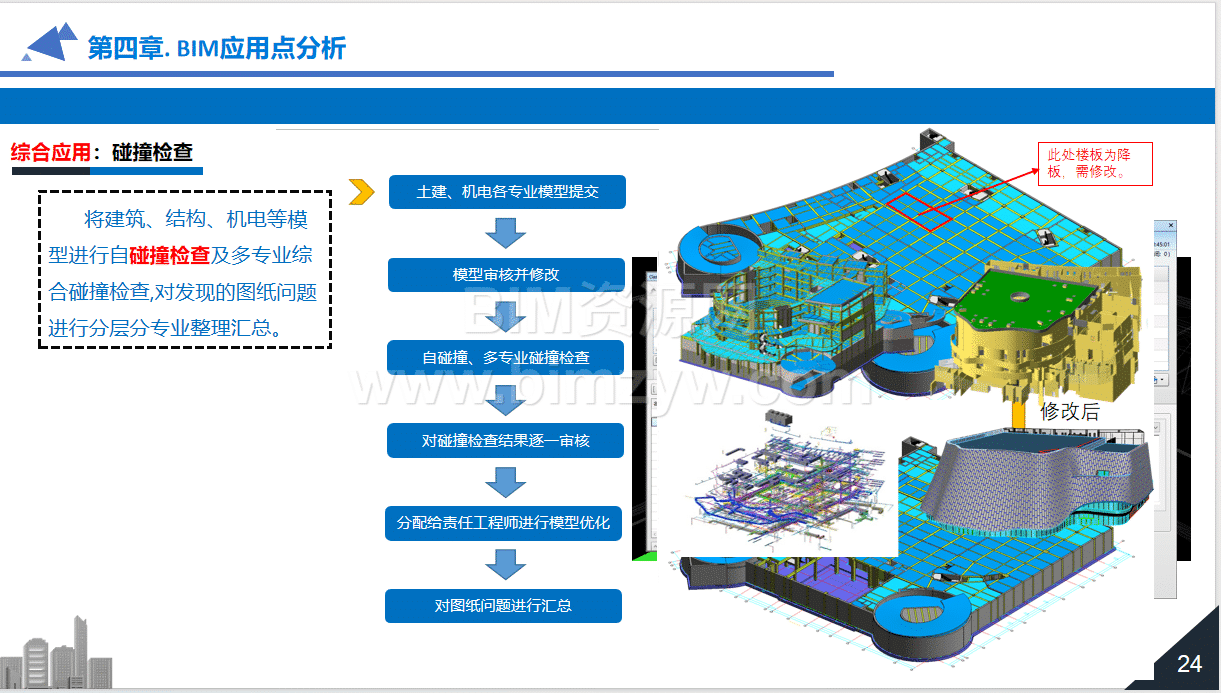

项目建立了建筑、结构、机电、钢结构、幕墙和精装修等专业模型，模型精度达到LOD 300。通过三维漫游、图纸审查、碰撞检查和净高分析，累计整理土建、机电、钢结构及幕墙图纸问题426项。

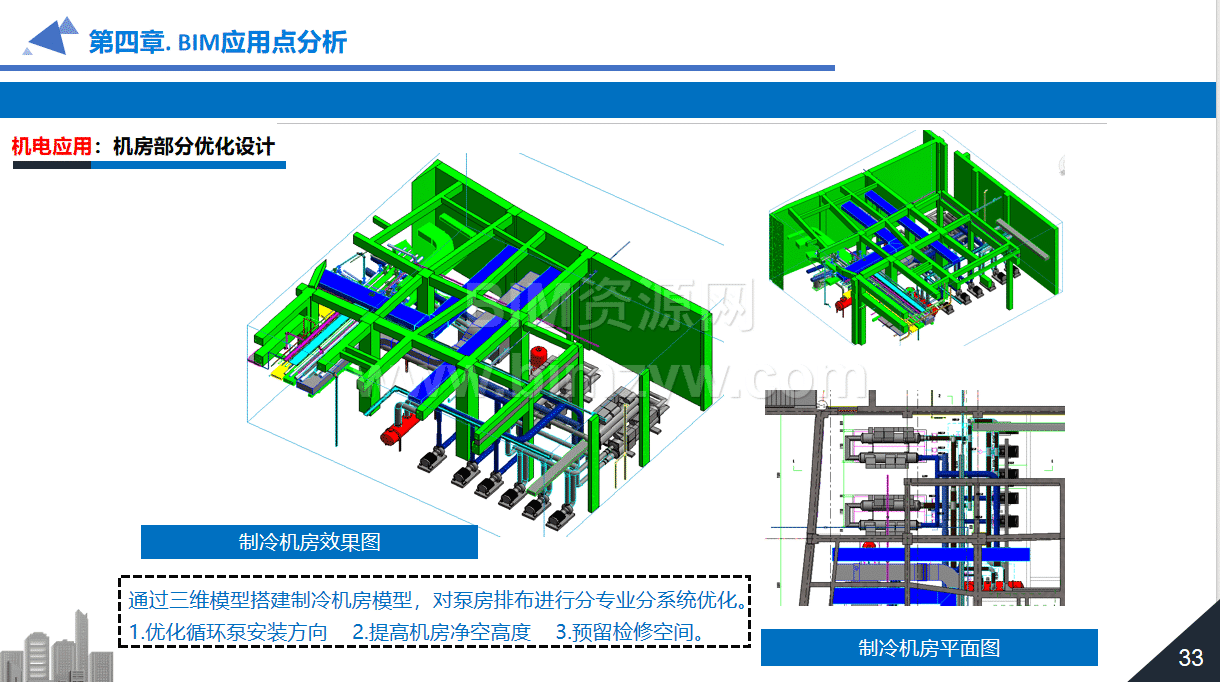

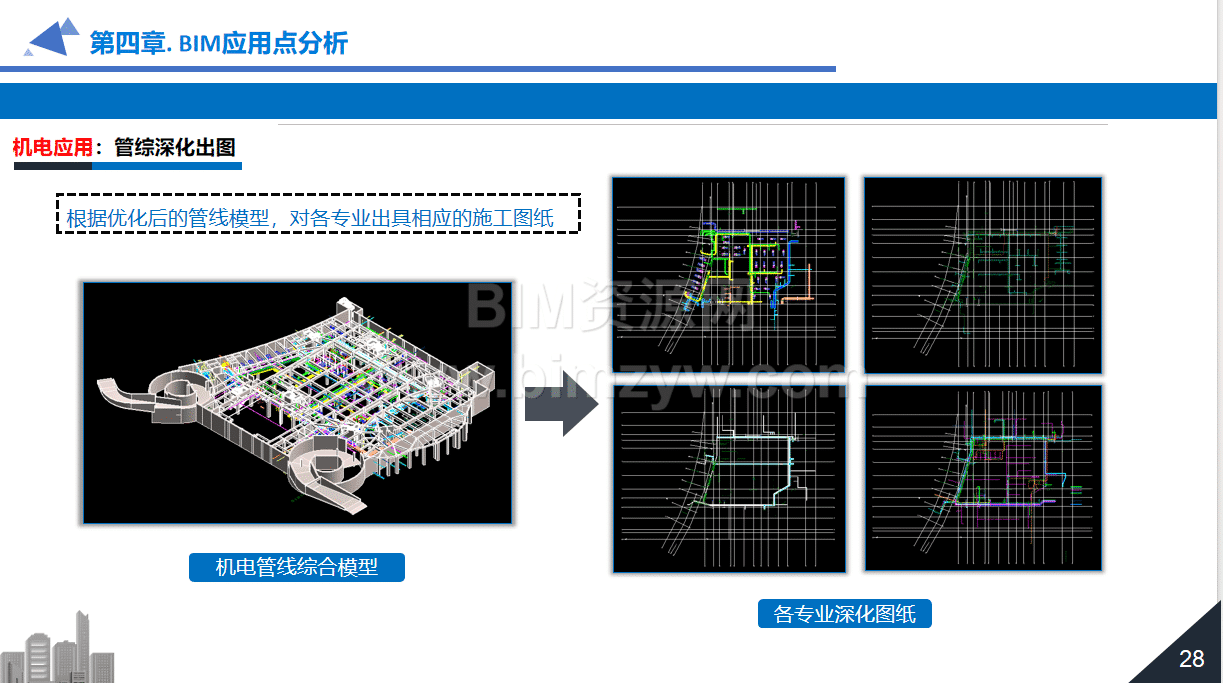

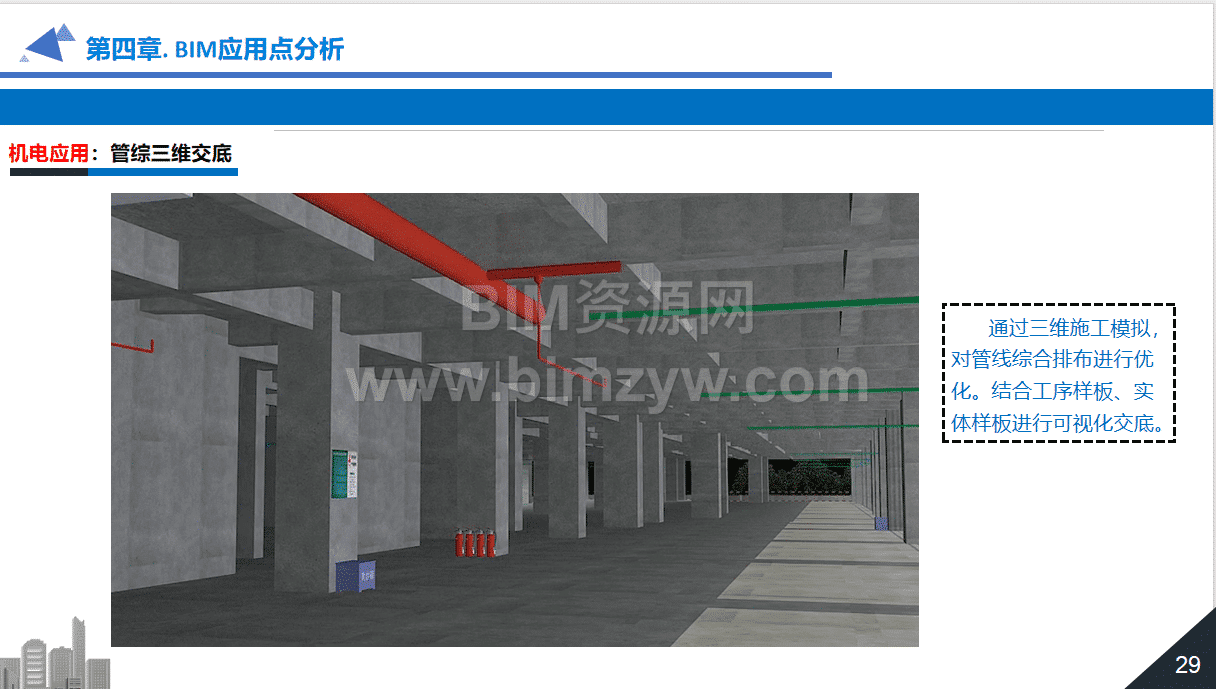

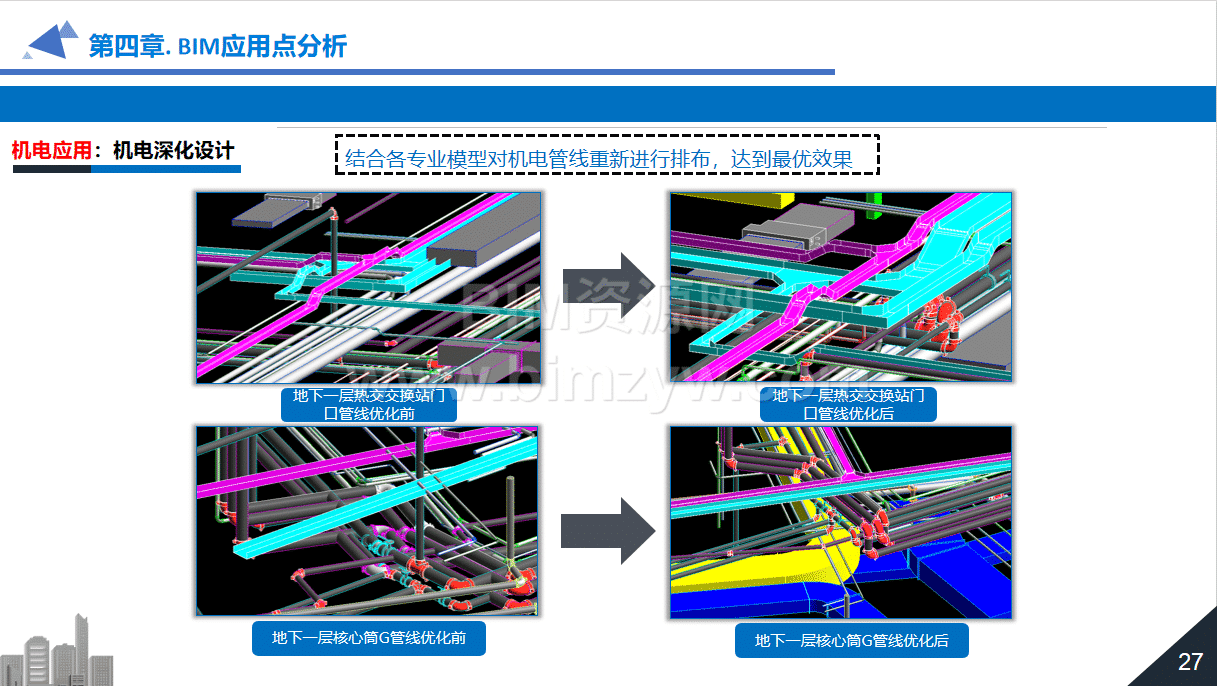

净高分析累计发现问题114项，其中有效问题26项，完成设计修改22项，并通过施工措施解决4项。机电专业还完成管线综合排布、预留洞口深化、综合支吊架设计、支吊架受力复核以及制冷机房优化，减少现场二次开洞和返工。
四、钢结构、幕墙与精装修深化成果丰富
大音乐厅空间桁架、屋面钢梁及莲花瓣吊顶结构通过Tekla和Revit进行深化，模拟钢结构构件与装饰构件的关系，避免吊杆轨迹和空间结构发生冲突。

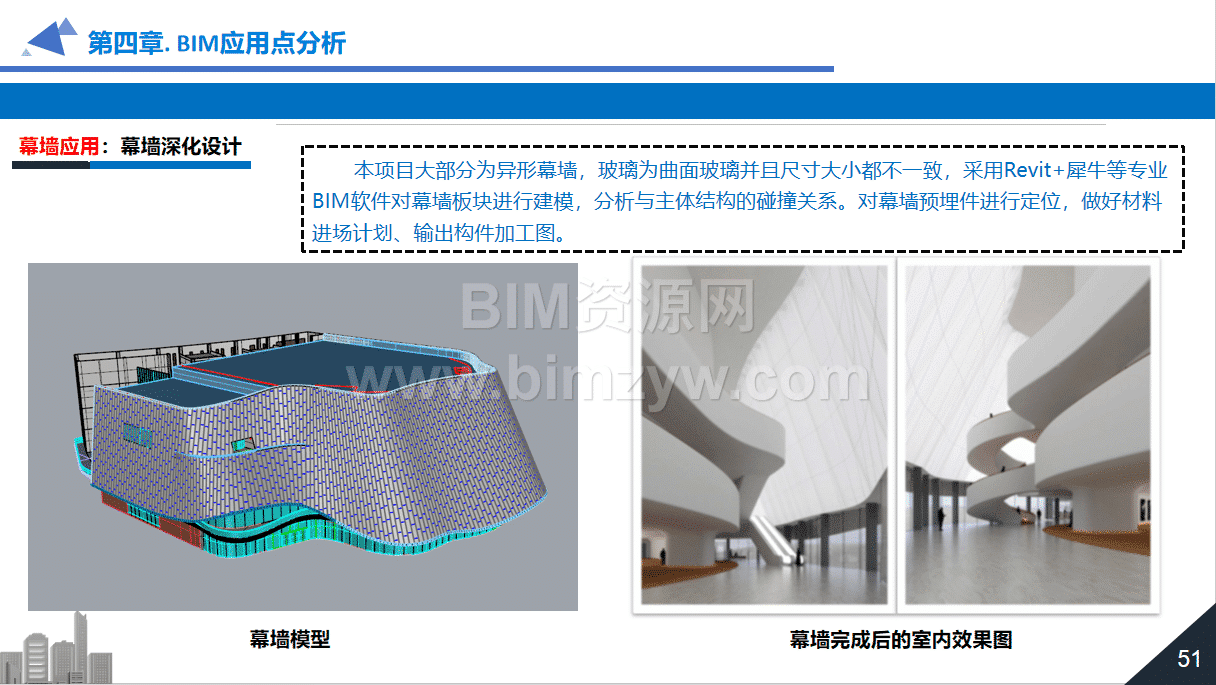

项目幕墙采用大量曲面玻璃，利用Revit、犀牛等软件进行幕墙板块建模、碰撞分析、预埋件定位和加工图输出。通过深化优化，双曲玻璃用量由48块减少至8块，材料费用预计节省约40万元。
五、BIM应用效益突出，值得下载参考

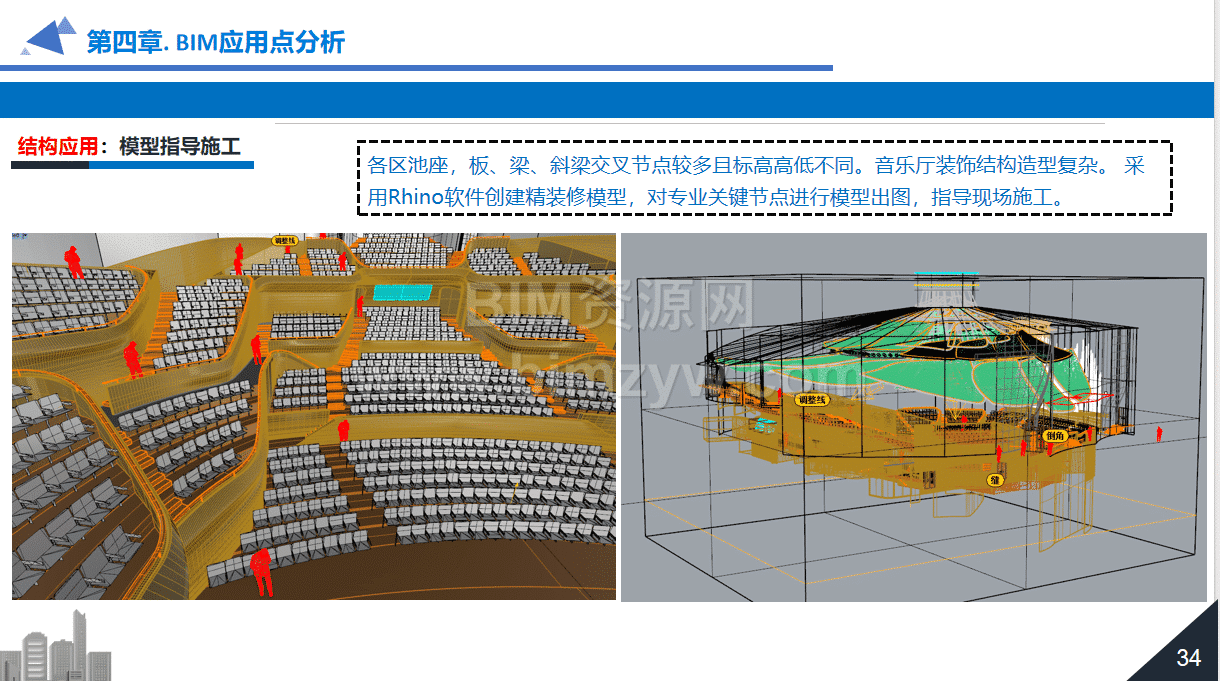

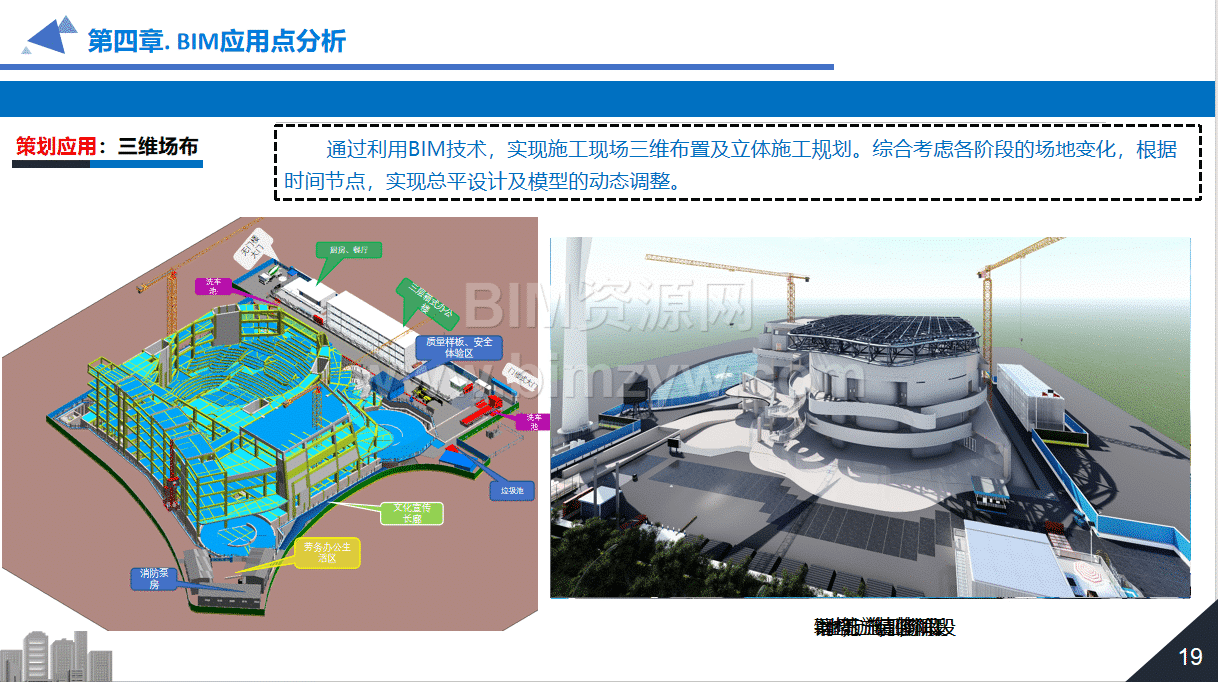

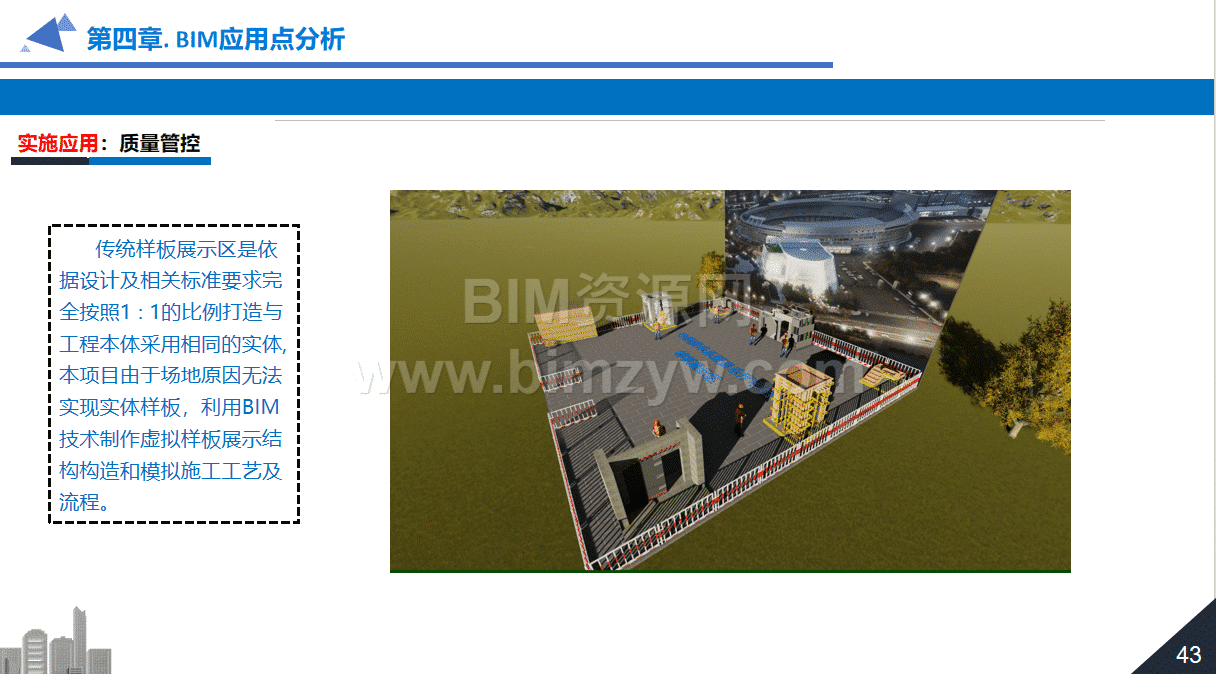

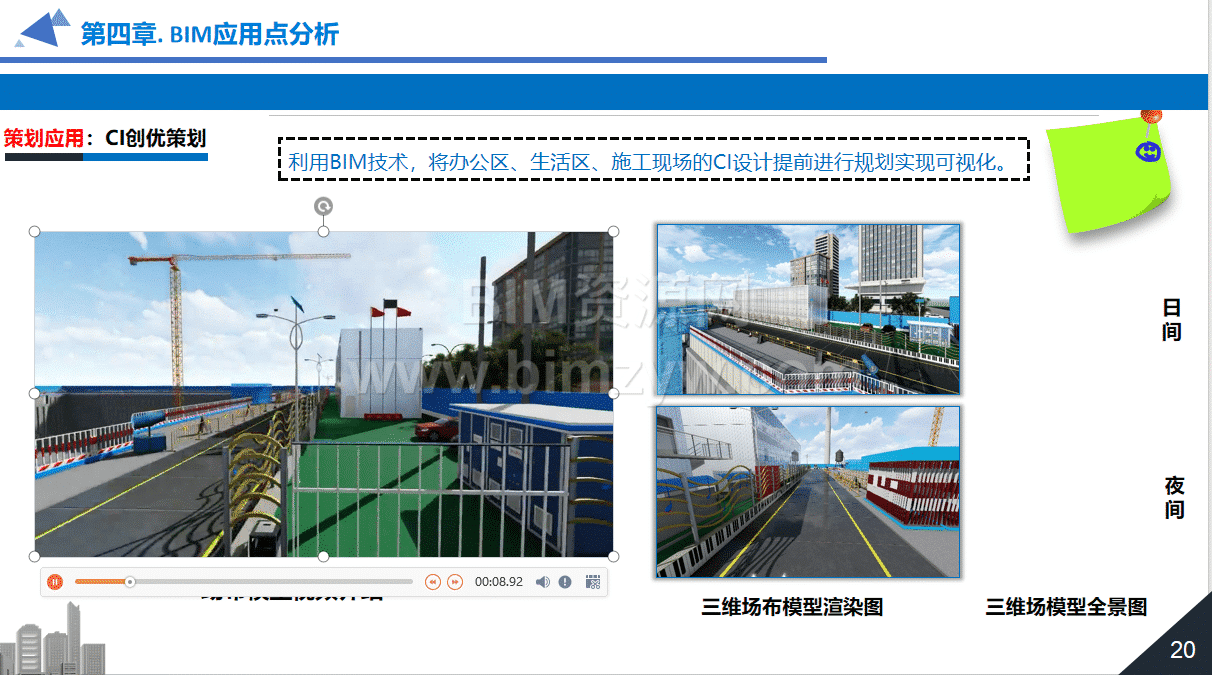

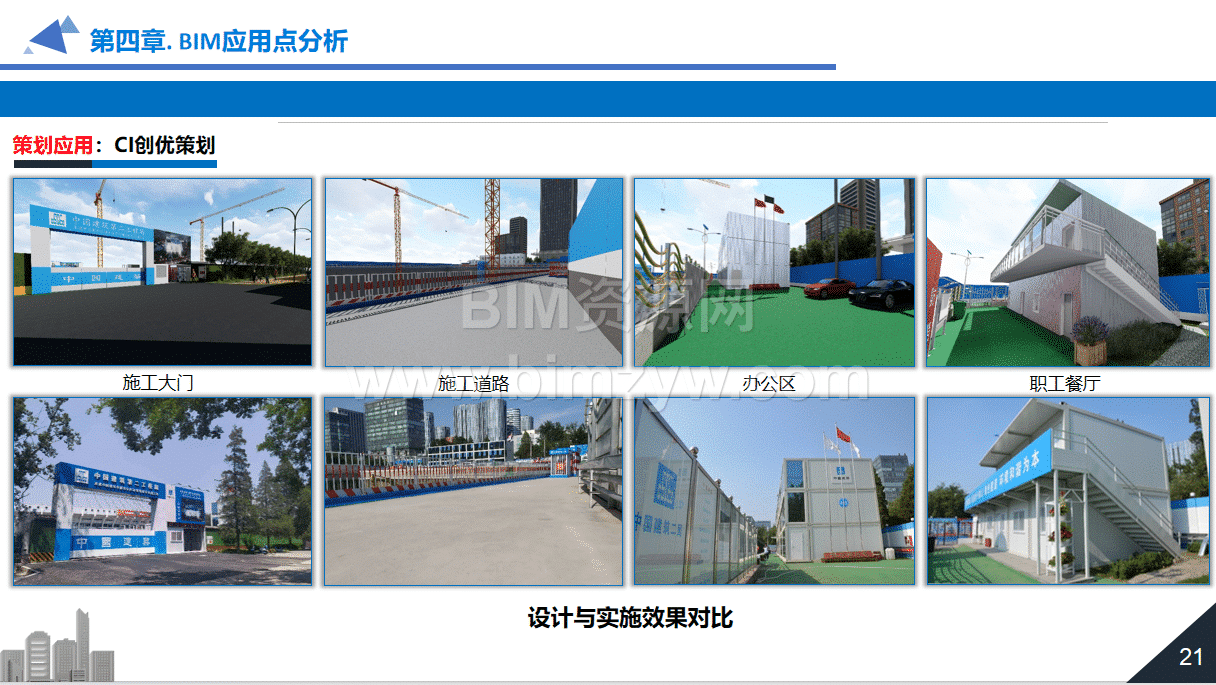

项目还将BIM用于高大模板、深基坑、塔吊安全、VR安全教育、人员疏散模拟、施工进度、材料管控和智慧工地管理。录音棚及排练厅存在13米以上高支模区域，音乐厅池座标高多达80个，项目通过BIM建立模板支撑体系模型，辅助专家论证和现场施工。
本套音乐厅BIM资料适合BIM工程师、建筑设计人员、机电深化人员、钢结构及幕墙技术人员、项目管理人员和建筑类学生下载学习。无论是寻找音乐厅Revit模型、声学隔振案例、异形幕墙深化资料，还是需要制作BIM汇报PPT，都可以从本资源包中获得较完整的项目参考。
