本套《BIM技术在鹁塘沟特长隧道施工中的应用》资料，完整展示了高速公路特长隧道项目在施工策划、场站布置、图纸会审、隧道结构建模、施工方案模拟、智慧工地及现场质量管理中的BIM应用成果，适合隧道工程BIM学习、项目汇报、施工技术交流及类似项目参考。
本资源包含哪些内容？
（1）鹁塘沟特长隧道BIM应用汇报PPT
（2）鹁塘沟隧道整体Revit模型
（3）鹁塘沟隧道进口综合场站布置模型
（4）车型通道交叉口钢筋模型
（5）中国交建京秦高速公路遵秦段BIM模型编码标准及配套资料
一、京秦高速重点工程，特长隧道施工难度高

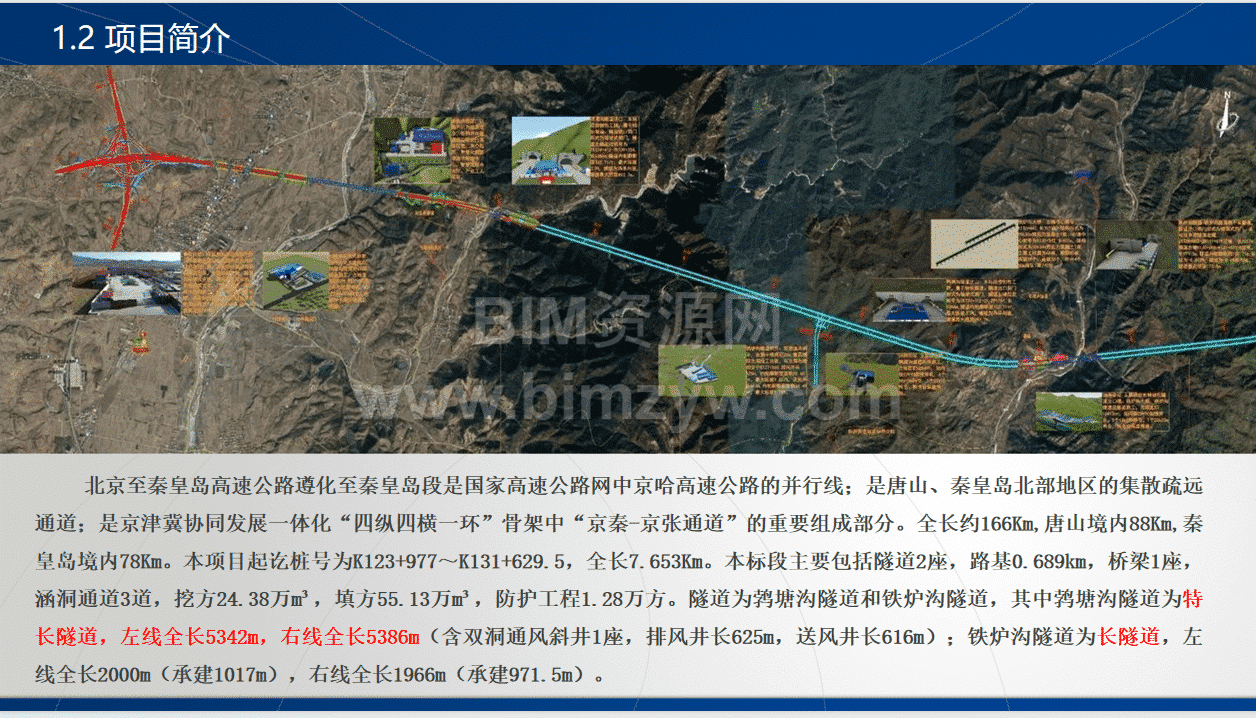

鹁塘沟隧道属于北京至秦皇岛高速公路遵化至秦皇岛段重点控制性工程，项目标段全长约7.653公里，包含鹁塘沟隧道、铁炉沟隧道、路基、桥梁及涵洞通道等工程内容。
其中，鹁塘沟隧道为双洞特长隧道，左线全长约5342米，右线全长约5386米，并设有双洞通风斜井，排风井长约625米、送风井长约616米。隧道开挖断面大、地质条件复杂，进口段埋深较浅，最浅处不足10米，并存在F6断层破碎带，施工安全风险和组织协调难度较高。
二、BIM辅助施工策划与场站选址

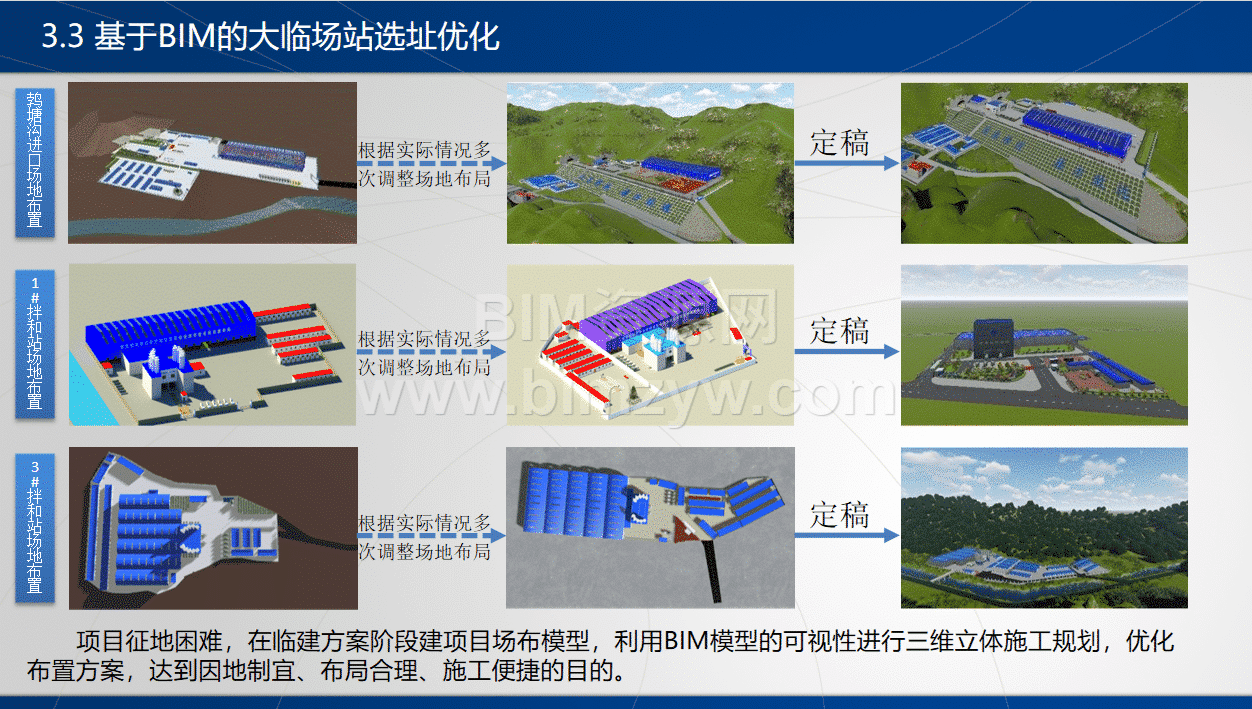

项目利用BIM、GIS、Civil 3D及三维建模技术，对施工场站进行选址和优化。通过高程分析、汇水及跌水分析、挖填方计算和便道坡度复核，综合确定拌和站、项目部、材料堆场及施工道路的位置，解决项目周边征地困难、场地面积受限及地形复杂等问题。
资料中还展示了鹁塘沟隧道进口场地、拌和站和临时设施的三维布置模型，可直观查看不同施工阶段的场地转换和运输组织方案，为隧道项目临建规划提供了较好的参考。
三、隧道结构建模与图纸会审应用

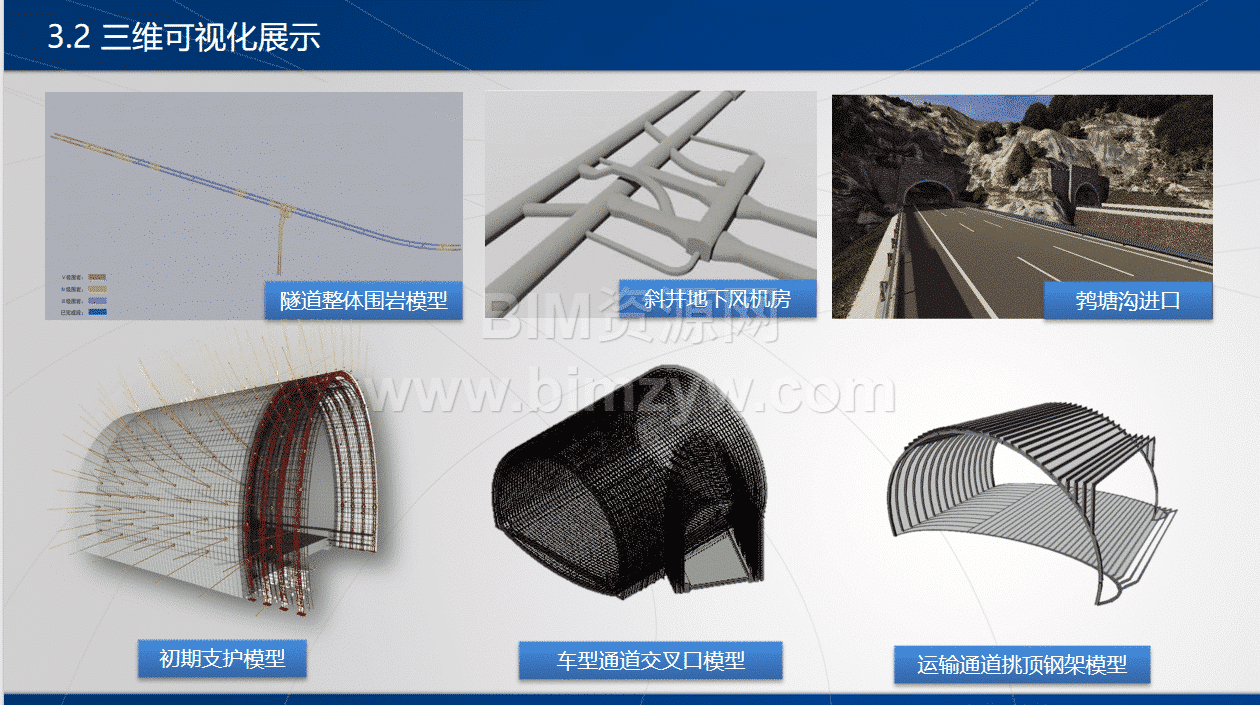

项目建立了隧道整体模型、初期支护模型、隧道围岩模型、车型通道交叉口钢筋模型、地下风机房模型及运输通道挑顶钢架模型，覆盖钢拱架、锚杆、初支混凝土、防水板、仰拱、二衬和电缆沟槽等主要构造内容。
通过Navisworks开展图纸审核，发现并处理碰撞问题360余处，重点解决电缆沟预留位置不对应、钢筋排布不合理及二衬、仰拱和交叉口钢筋碰撞等问题，提前优化复杂节点，减少现场返工，提高施工质量。
四、BIM创新应用亮点丰富

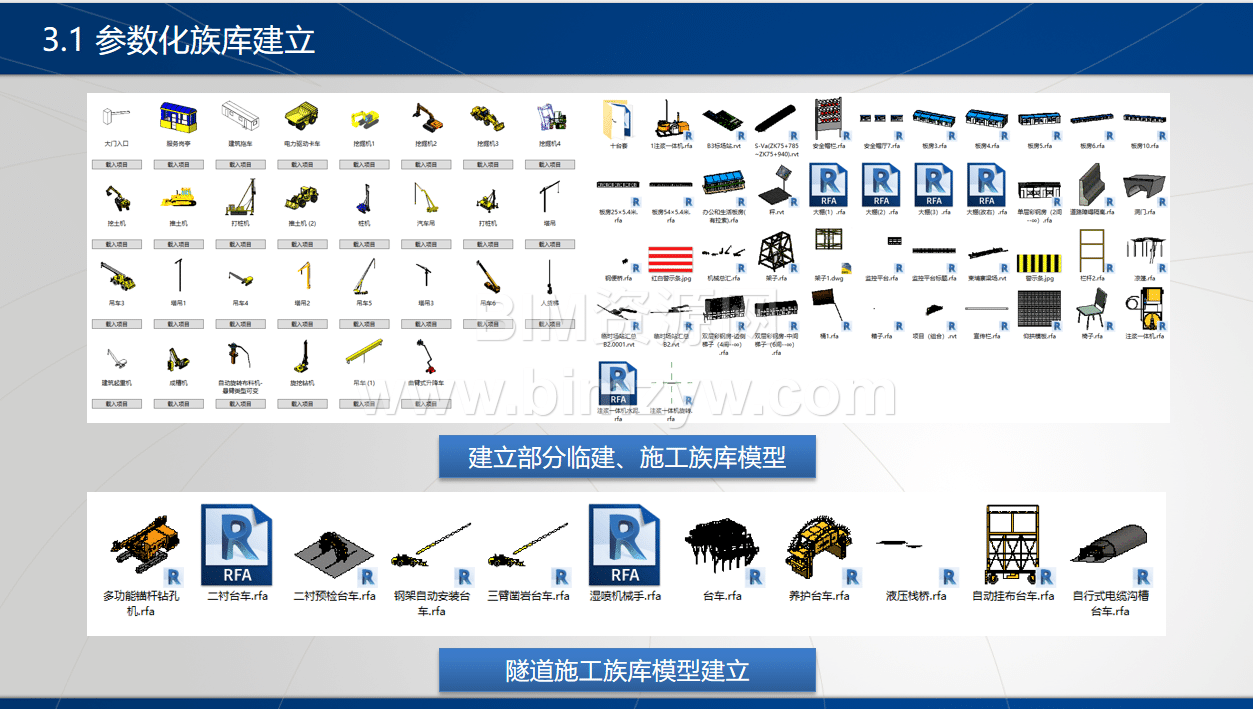

项目建立了隧道施工参数化族库，并利用Dynamo编写快速建模程序，实现钢拱架、钢筋网、防水板、二衬、仰拱及锚杆等构件的快速布置，模型创建效率提高约70%。

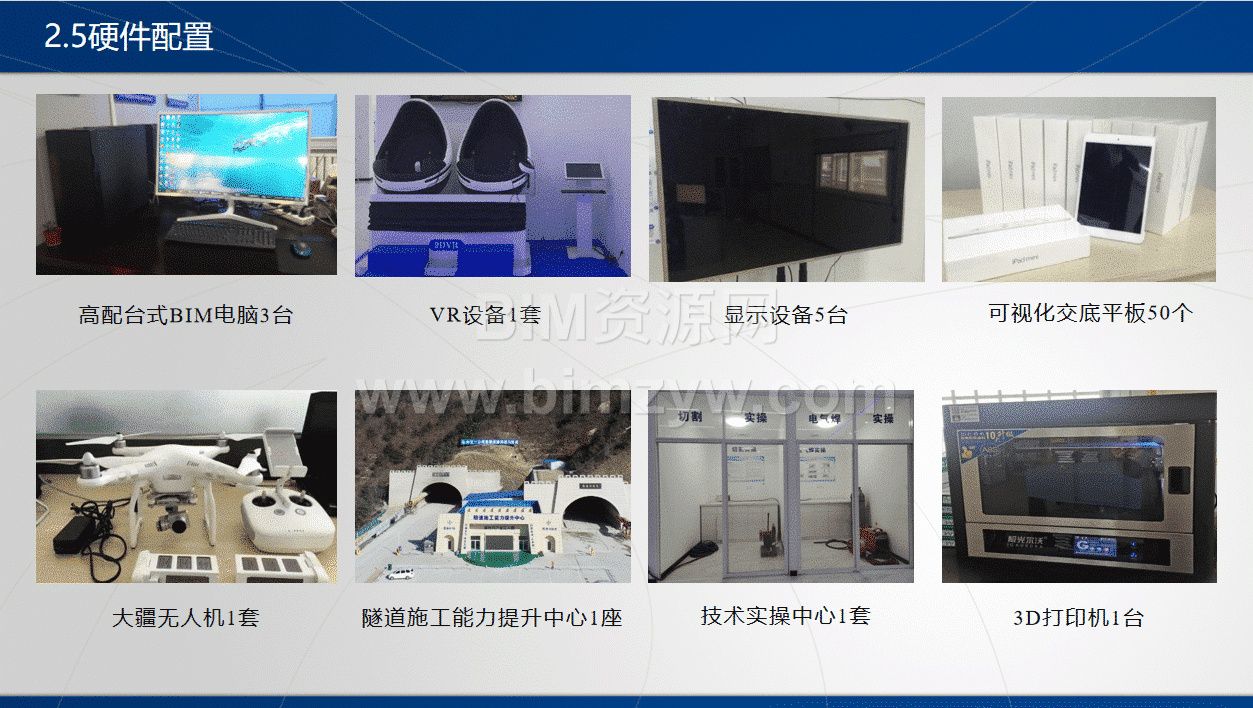

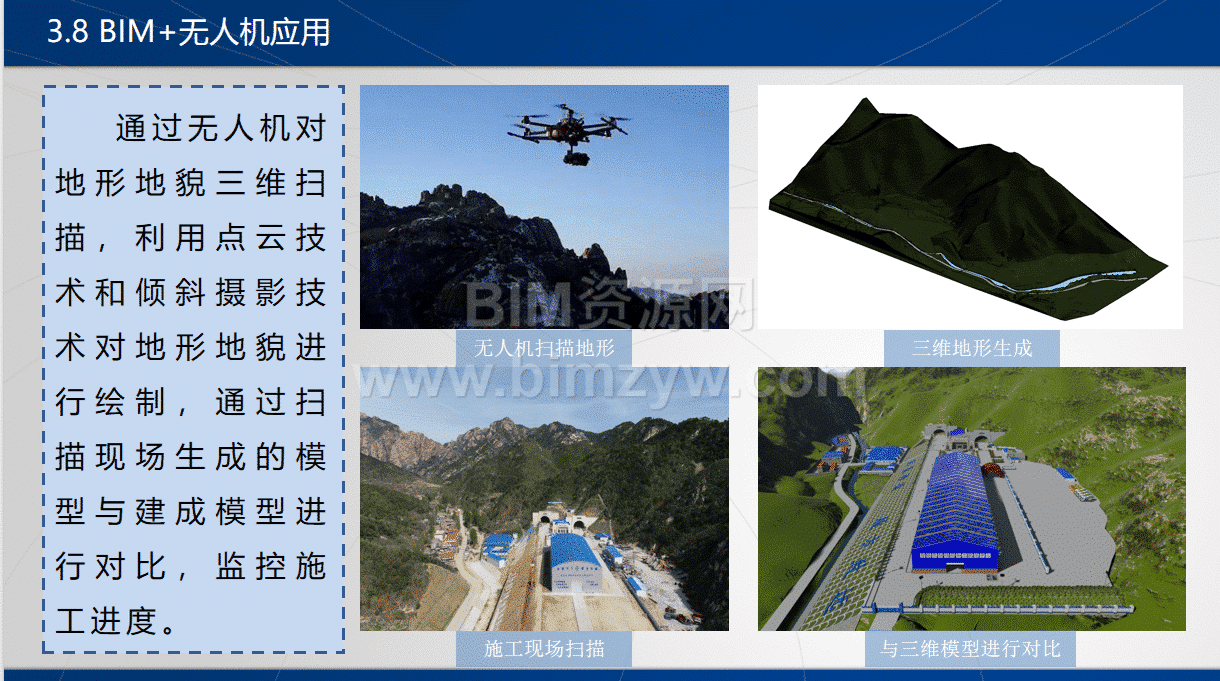

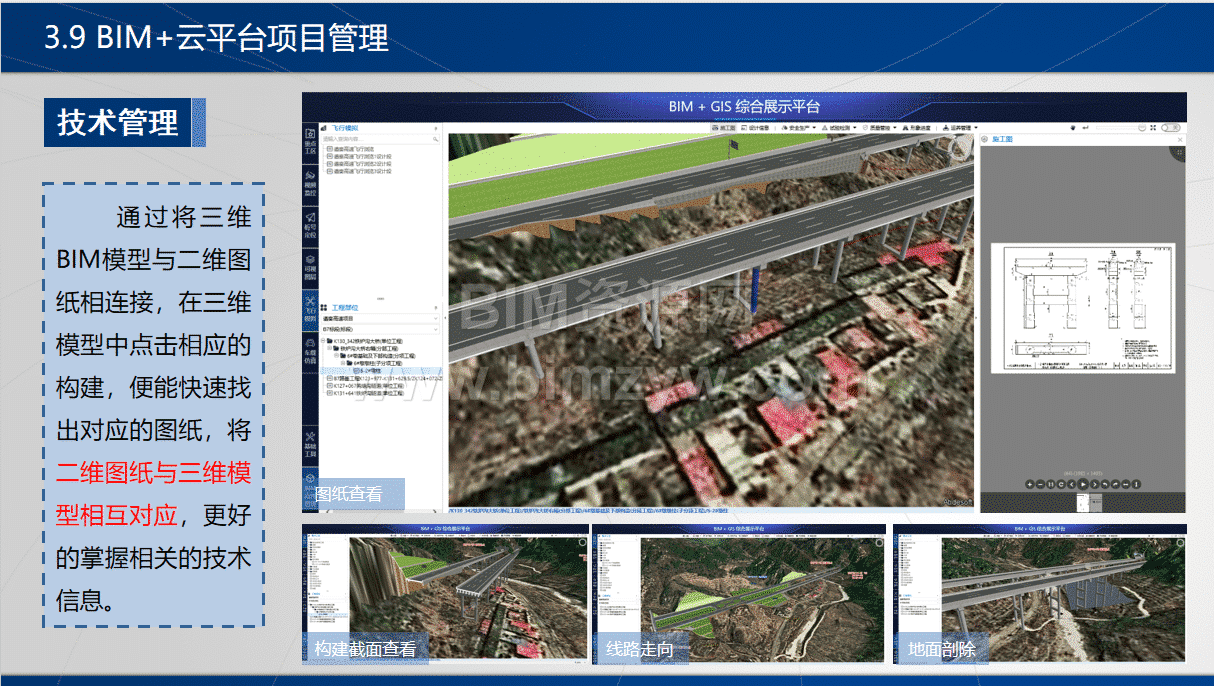

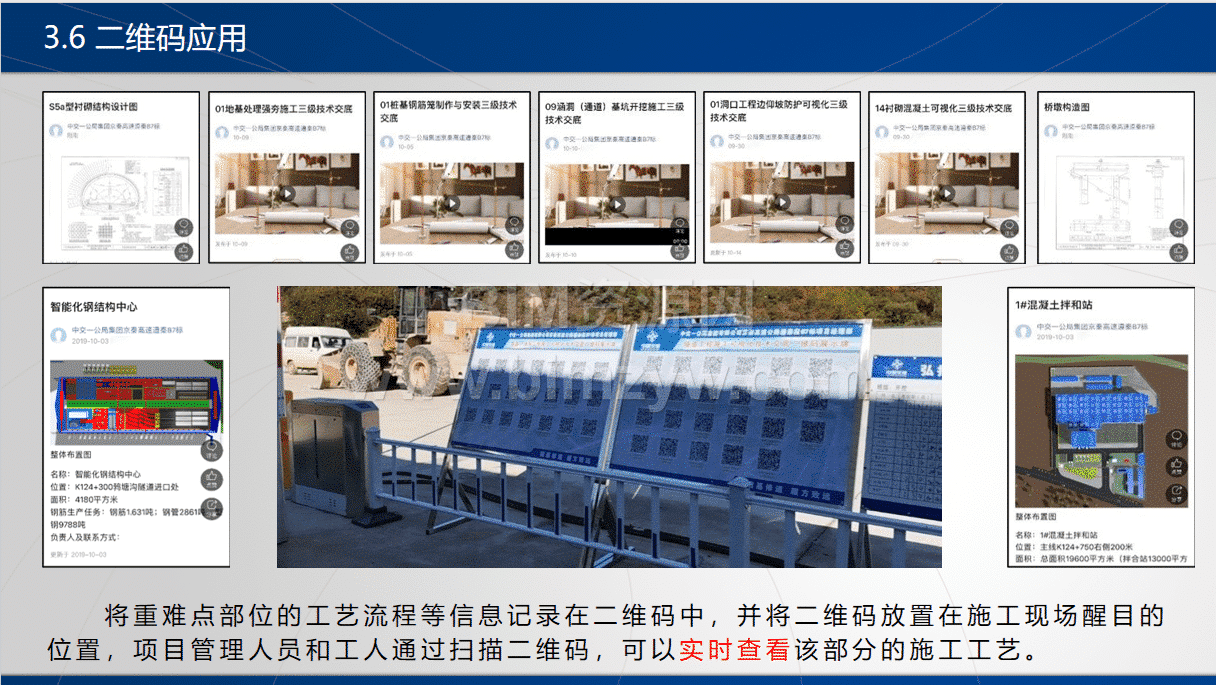

同时，项目结合轻量化模型、3D打印、无人机、三维激光扫描、VR安全体验、北斗定位及云平台开展施工管理。三维激光扫描可用于超欠挖监控和初期支护沉降检测，3D打印模型可辅助复杂节点技术交底，轻量化模型则支持现场人员通过手机查看模型、图纸及构件信息。
五、应用成果突出，适合下载学习

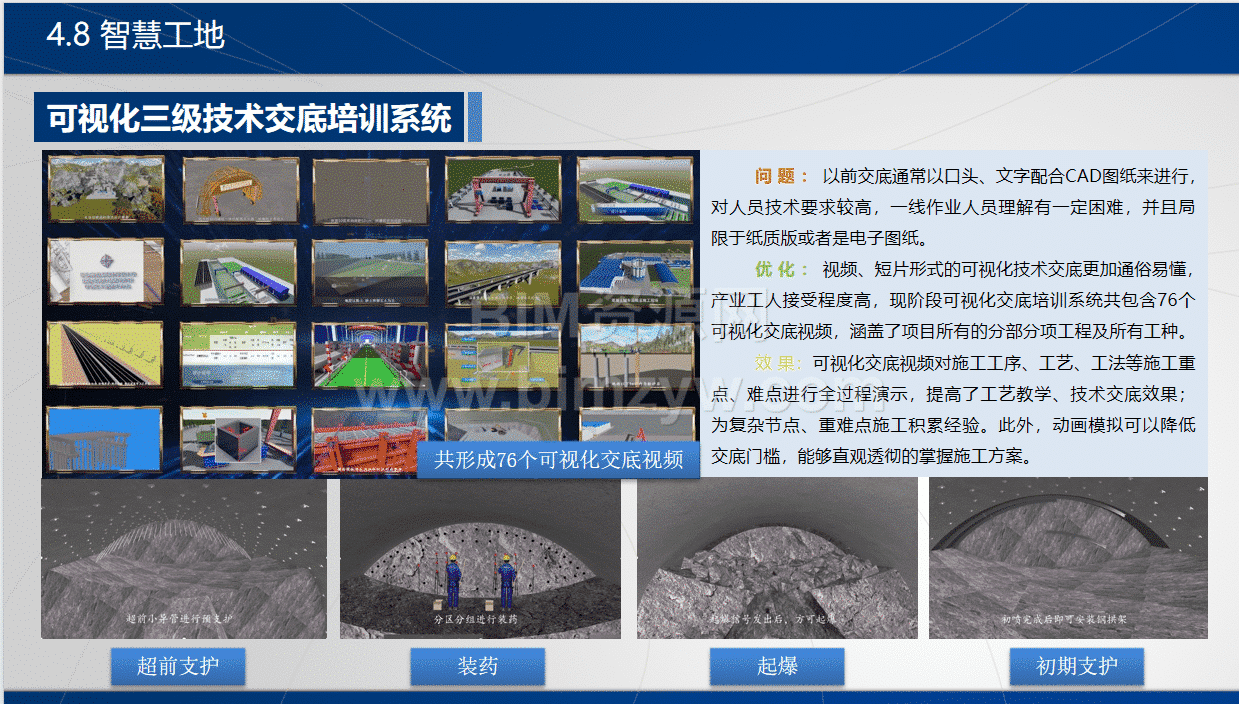

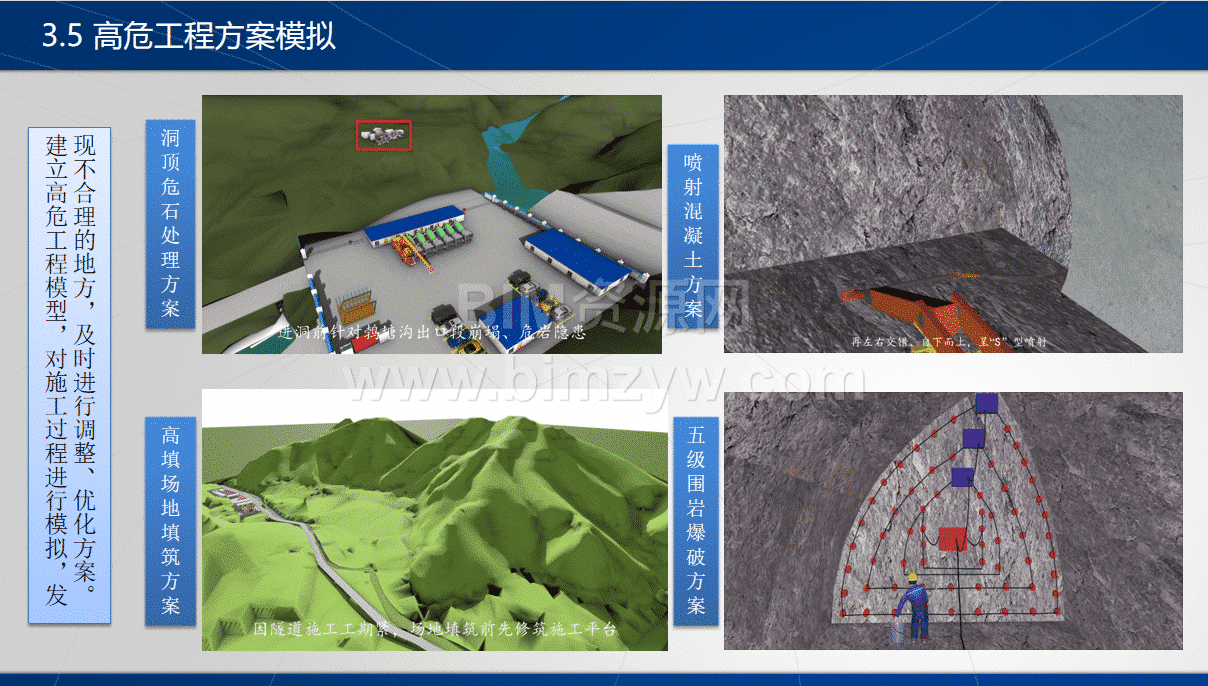

项目形成了76个可视化技术交底视频，开展三维交底和施工方案模拟100余次，安全质量问题闭环400余条，工序报验3000余条。钢筋自动下单配送系统节约人工及材料成本约186.3万元，项目方案变更通过BIM模拟后增加利润1500余万元。
本套鹁塘沟特长隧道BIM资料，适合隧道工程师、施工技术人员、项目管理人员、BIM工程师及建筑类学生下载参考。无论是寻找高速公路隧道Revit模型、场站布置模型、钢筋节点模型，还是需要制作隧道BIM汇报PPT，都可以从本资源包中获得较完整的案例内容，建议有需要的用户及时下载保存。
