项目概况：国内首例空间Y型钢箱拱桥
陕西省东庄水利枢纽泾河大桥位于礼泉县，是东庄水利枢纽工程的重要配套桥梁。项目总投资约20039万元，桥梁全长284m，跨径布置为19.5m+220m+19.5m，横跨泾河两岸。

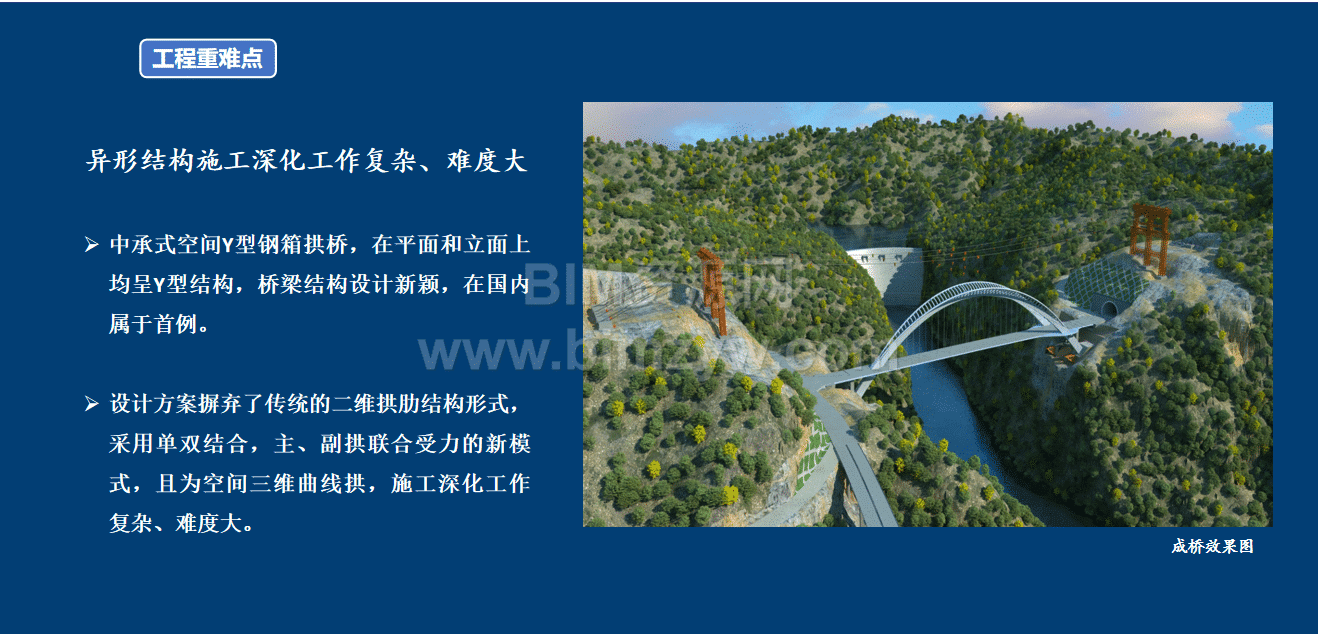

大桥采用中承式空间Y型钢箱拱桥结构，平面与立面均呈Y型，拱肋采取单双结合、主副拱联合受力的创新形式，设计新颖、造型独特，在国内属于首例。对于希望了解异形桥梁、钢结构桥梁及复杂山区桥梁BIM应用的从业者而言，该项目具有很强的参考价值。
工程难点：异形结构、超重吊装与险峻地形

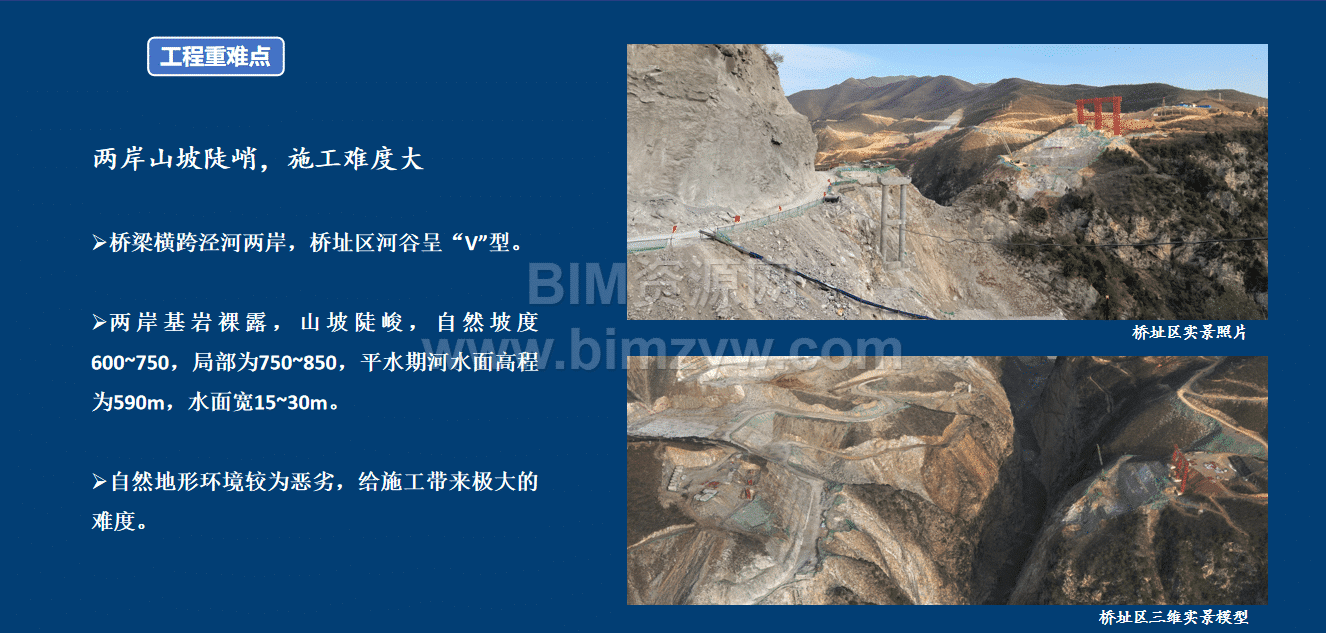

项目施工环境复杂。桥址区河谷呈V型，两岸基岩裸露、山坡陡峭，自然坡度达60°至75°，局部更陡；现场道路狭窄，而拱肋、主梁等吊装节段体积大、重量高，材料运输、设备进场和高空拼装均面临较大安全风险。

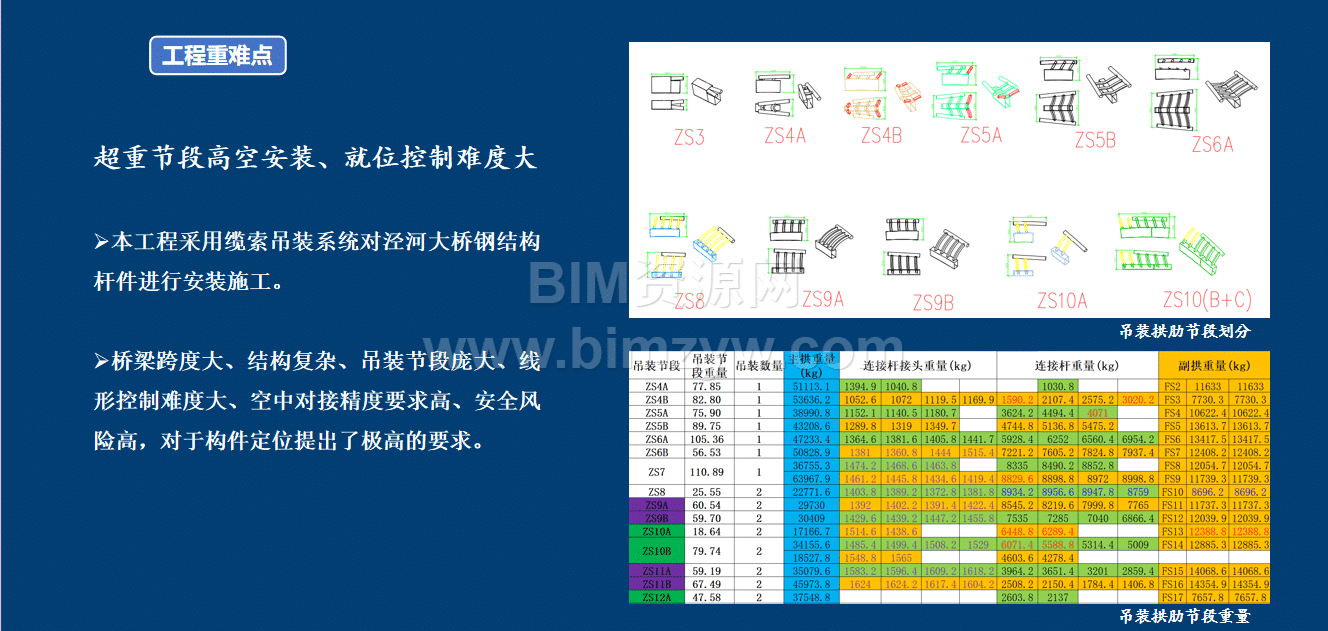

同时，空间三维曲线拱结构施工深化难度高，桥梁跨度大、线形控制要求严，超重节段的空中安装与精准对接更是施工核心难题。项目采用缆索吊装系统进行钢结构安装，对吊装路径、构件姿态、缆索碰撞与测量精度提出了极高要求。
BIM建模：以LOD400模型支撑施工决策

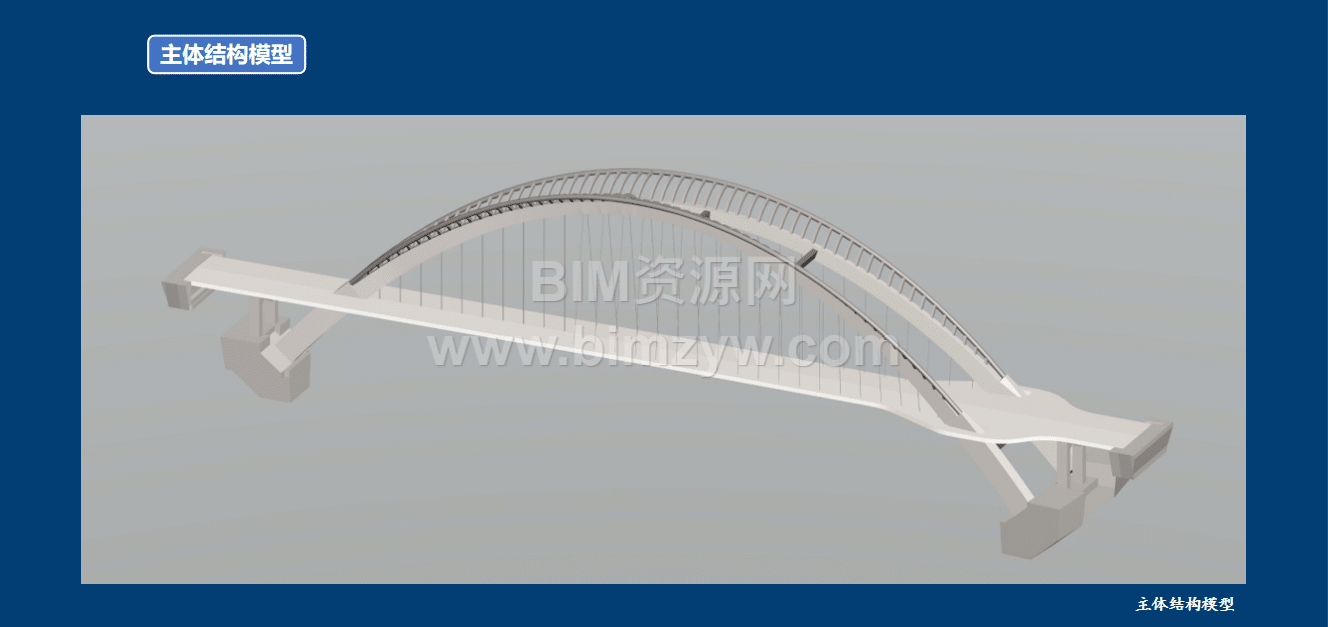

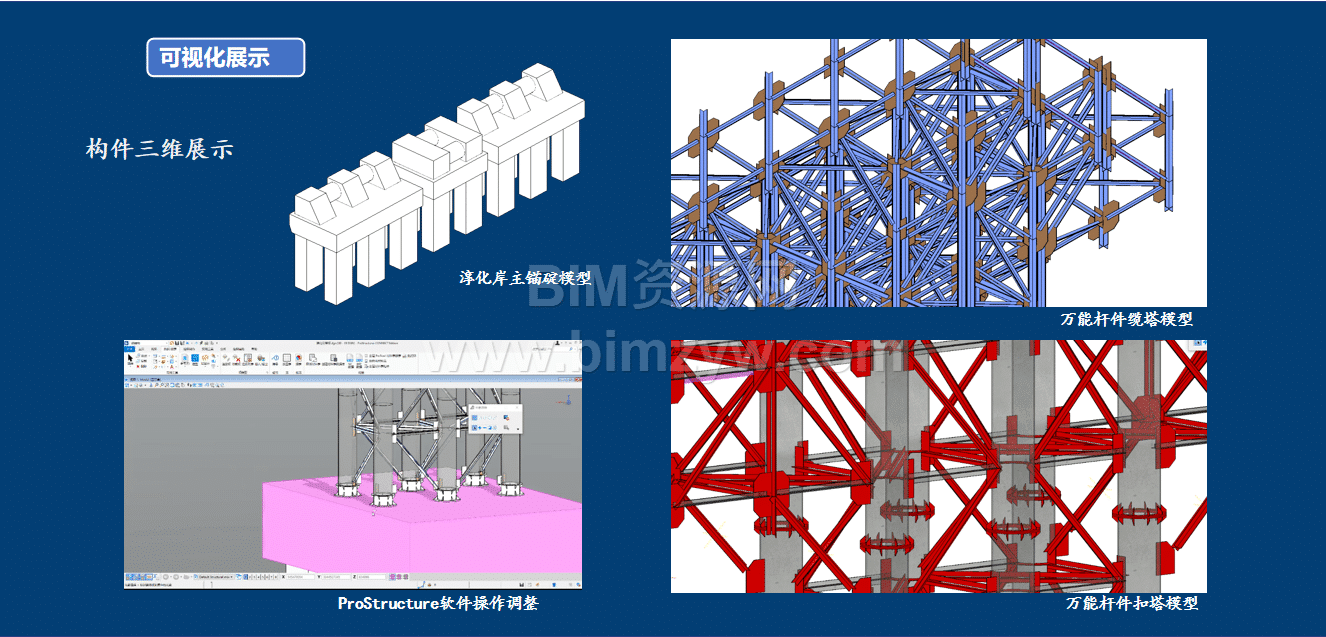

项目基于BIM技术建立LOD400精度模型，覆盖主拱肋、副拱肋、连接肋、主梁、吊杆、拱脚预埋段及缆索吊装体系等关键内容。模型既服务于钢构件工厂加工制造，也服务于现场安装、图纸会审和施工方案验证。
通过将二维设计图转化为三维信息模型，团队在施工前发现并汇总图纸问题，提前与设计单位沟通，降低因设计理解偏差导致的返工风险。对于复杂异形钢结构而言，可视化模型让构件关系、节点衔接和施工顺序一目了然，显著提升技术交底效率。

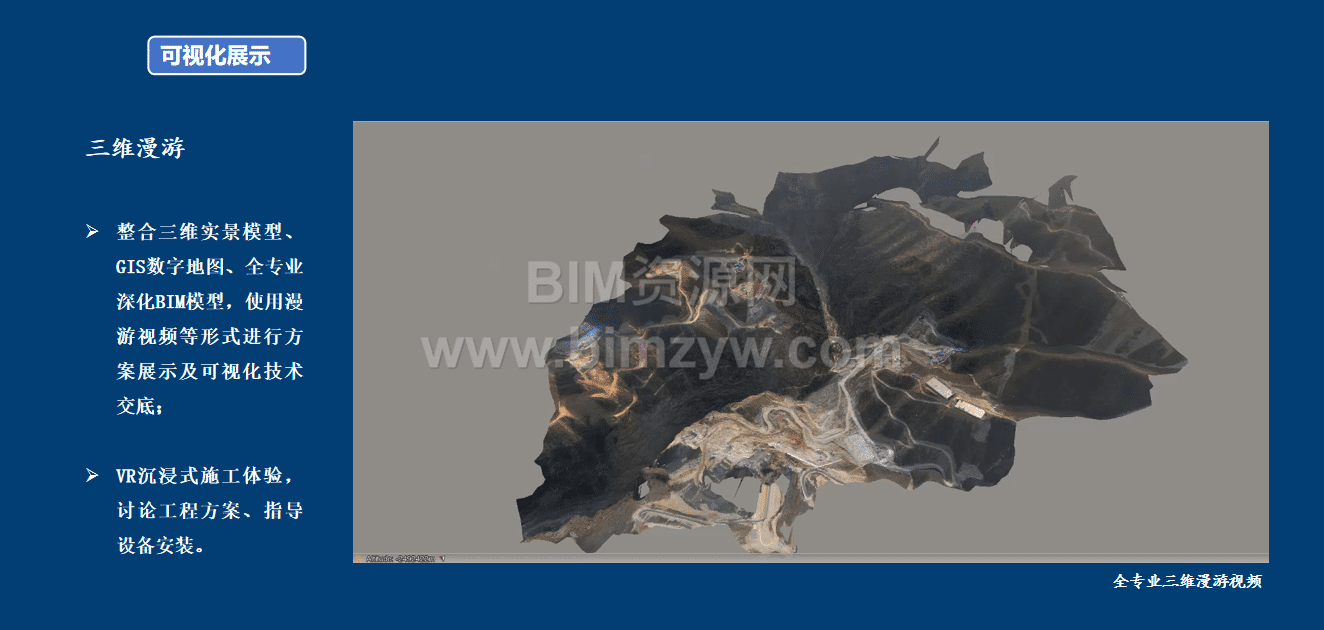

倾斜摄影+BIM：让复杂山地施工可视化

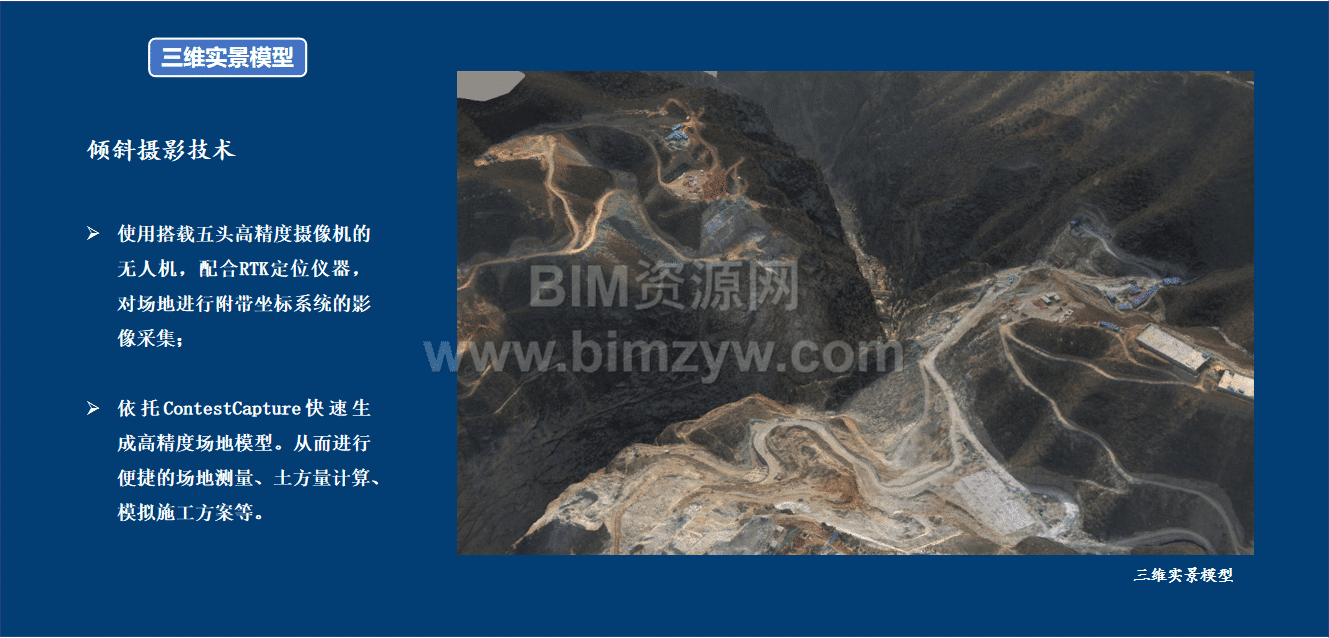

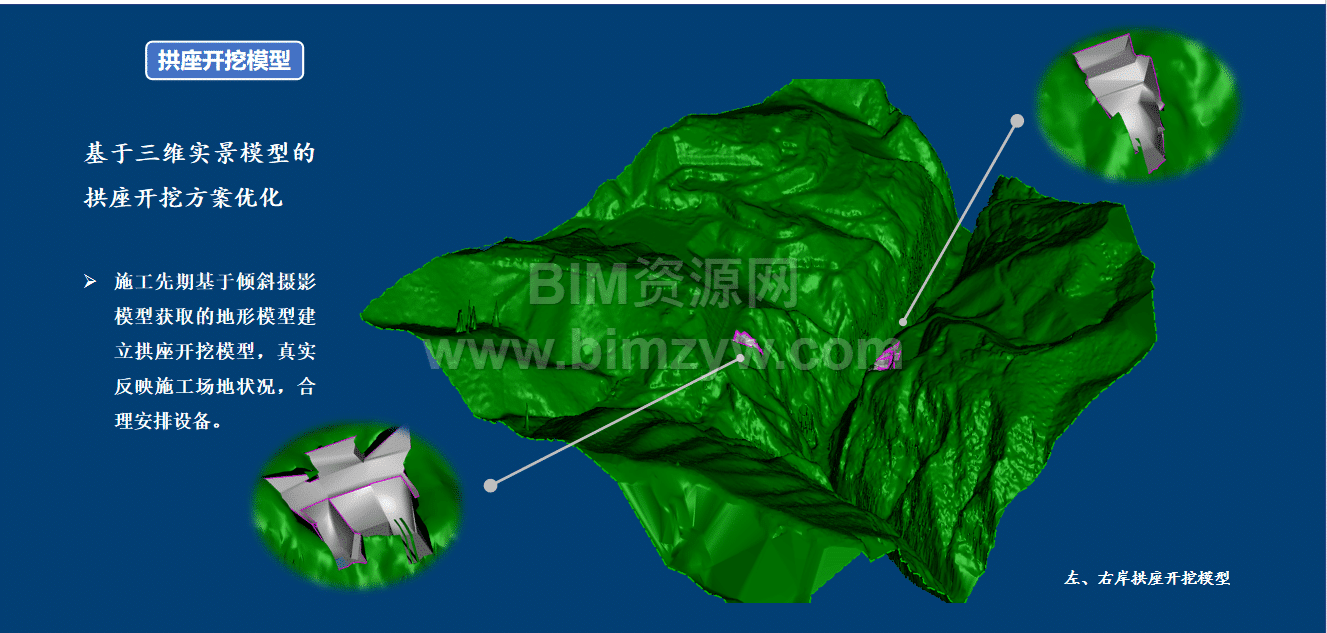

项目利用无人机搭载高精度相机，配合RTK定位采集场地影像，快速生成带坐标的高精度三维实景模型。结合BIM模型，团队完成拱座开挖方案优化、土方工程量提取、构件运输路线规划及施工便道优化。

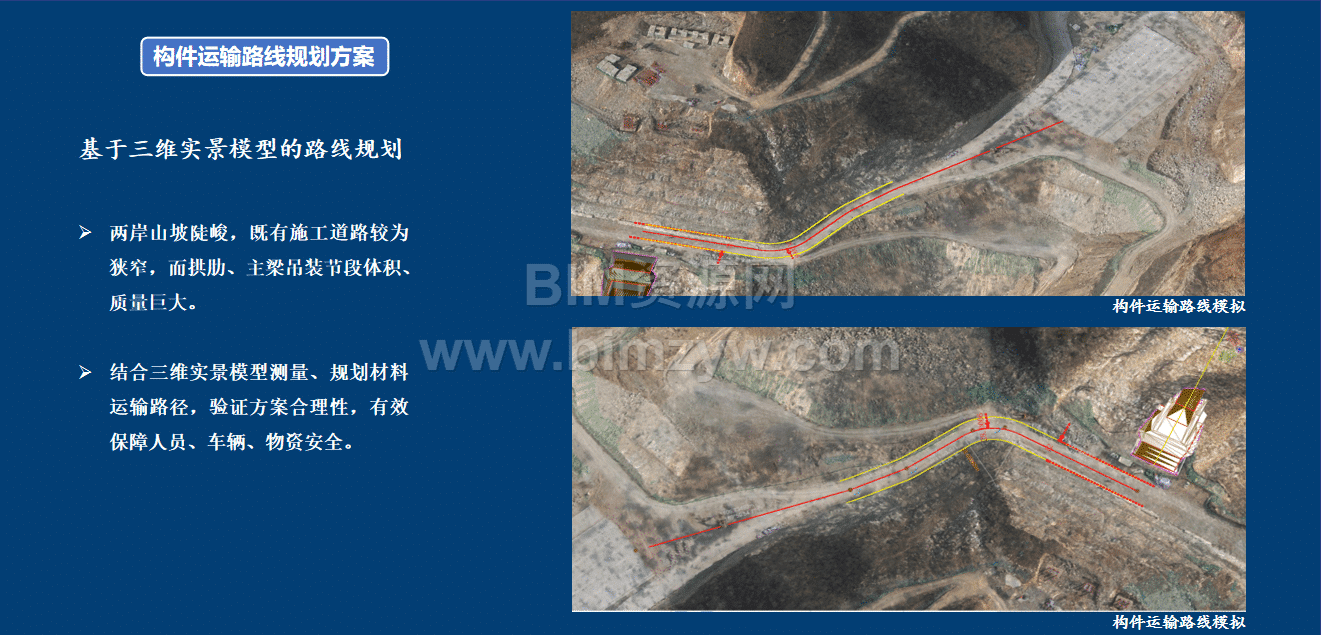

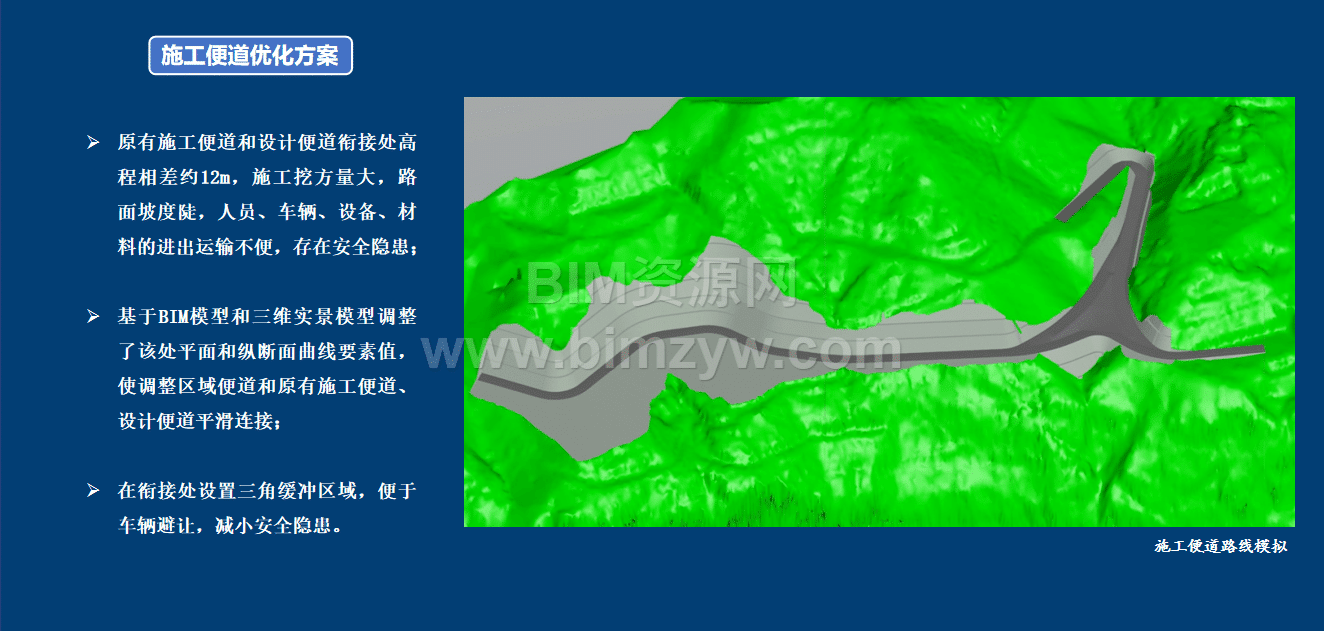

针对原有施工便道与设计便道高程相差约12m、挖方量大且坡度陡的问题，项目基于实景模型调整平面与纵断面曲线，并设置三角缓冲区域，改善车辆会让条件，降低材料运输与施工通行风险。这一应用充分体现了BIM与实景数据融合在山区桥梁施工中的实际价值。
吊装模拟与数字测量：提升高空安装精度

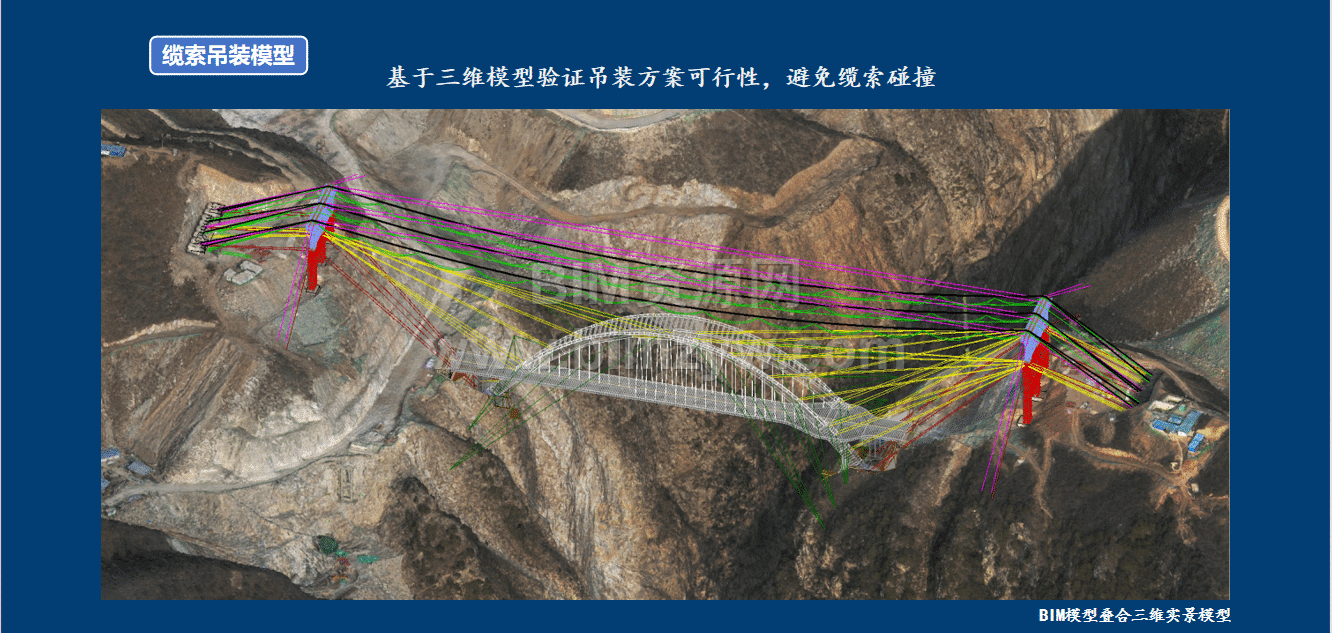

围绕主拱节段拼接、主梁扁担梁转换和拱肋缆索吊装等关键工序，项目制作施工模拟视频，用于方案研讨与现场技术交底；同时，通过BIM模型验证吊装方案可行性，提前规避缆索碰撞风险。
施工阶段还将BIM设计模型的放样数据转化为现场精确点位，结合智能全站仪跟踪测量，对吊装构件空中姿态进行监测，再将现场数据回传至模型进行对比分析，形成详细监测报告。钢结构数字化模拟预拼装则减少了实体预拼装对场地和人力的占用，帮助控制吊装变形、提高安装精度。
资源亮点：桥梁施工BIM的完整应用链条
本资源系统呈现了三维实景建模、主体结构建模、拱座开挖、图纸会审、缆索吊装、工程量统计、运输路线优化、施工便道优化、工序模拟、全站仪监测及企业级BIM管理平台应用等内容。资料配套BIM模型、汇报PPT及演示视频，适合桥梁工程师、BIM工程师、施工技术人员及相关院校师生学习参考。
如果你正在寻找一套兼具异形钢结构、山区施工、无人机倾斜摄影、缆索吊装与数字化测量应用的桥梁BIM案例，这份东庄水利枢纽泾河大桥施工阶段成果值得下载收藏。
