项目概况：跨越沪昆高速的铁路控制性工程
杭衢铁路HQZQ-3标位于浙江省衢州市柯城区，是杭衢铁路建设中的重要组成部分。杭衢铁路正线全长130.913km，连接建德与衢州多个站点和线路所；本案例聚焦一座跨越沪昆高速公路（G60）的双线预应力混凝土连续梁。
该桥采用无砟轨道结构，跨径布置为70m+128m+70m，主跨达到128m。由于迁改影响及工期紧张，该连续梁成为标段控制性工程。作为悬臂现浇施工的起始和关键部位，0#块内部钢筋密集、预应力管道集中、施工空间受限，其深化质量直接关系后续梁段施工的安全、质量和进度。
核心难点：密集钢筋与预应力管道如何精准排布

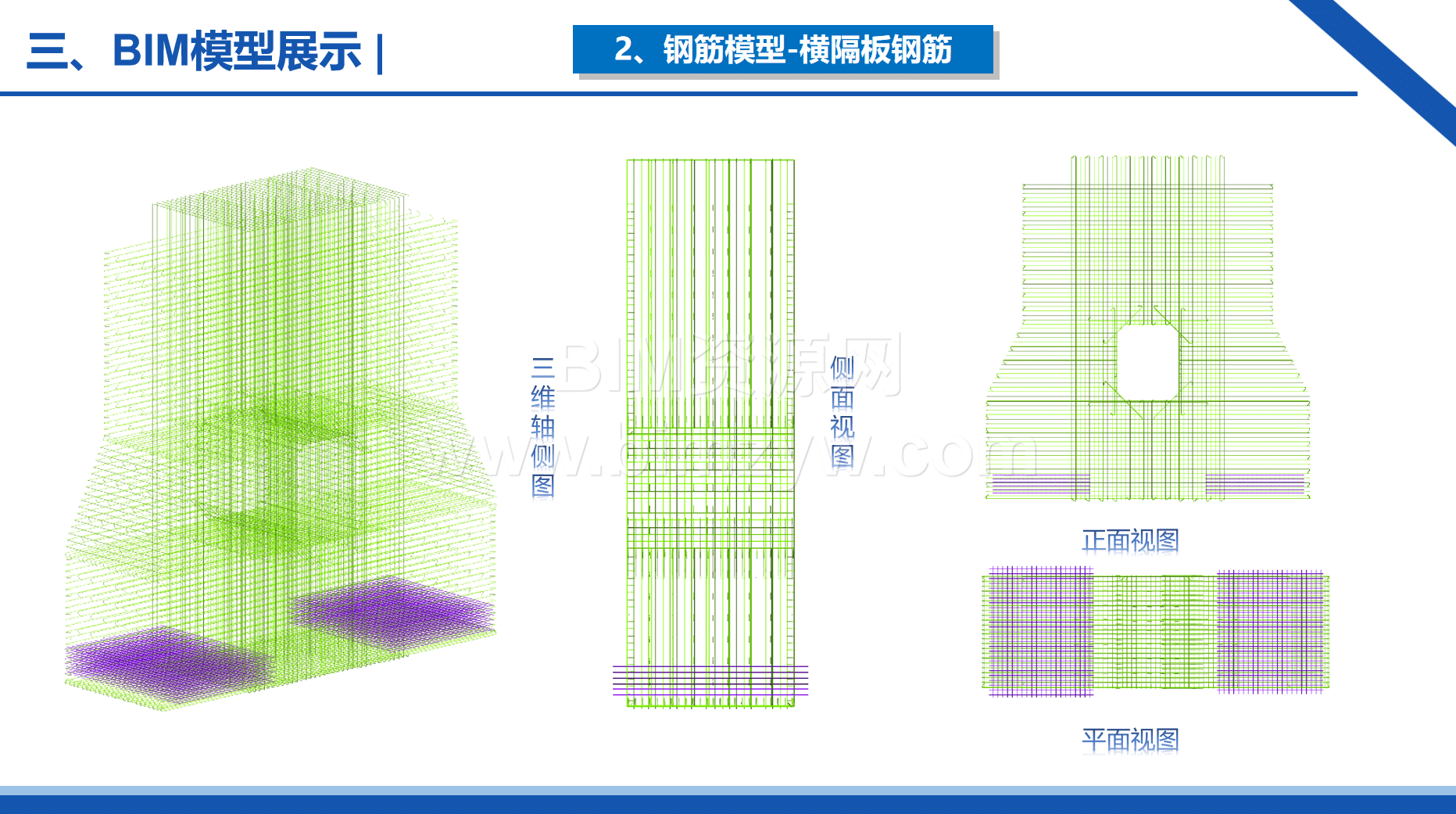

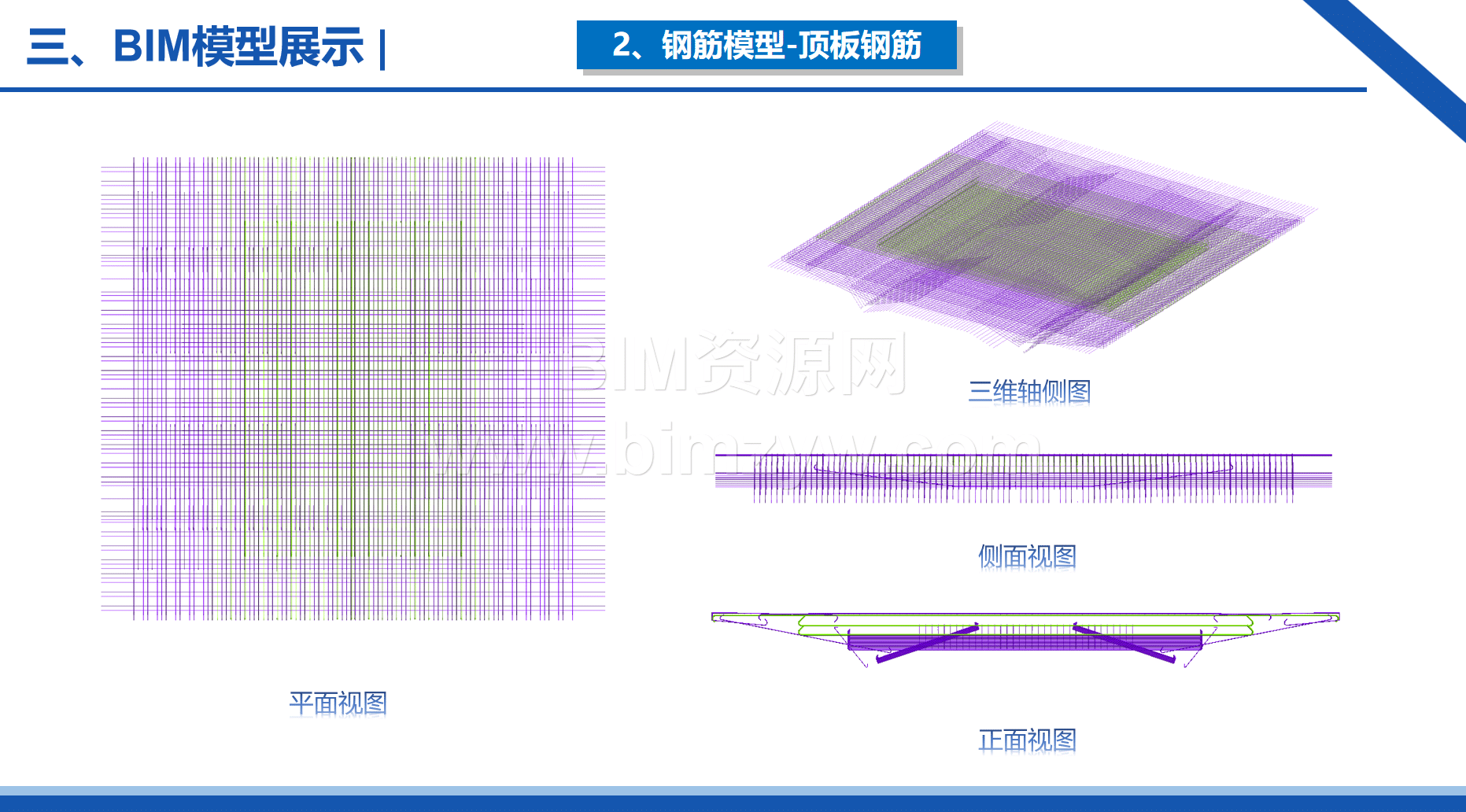

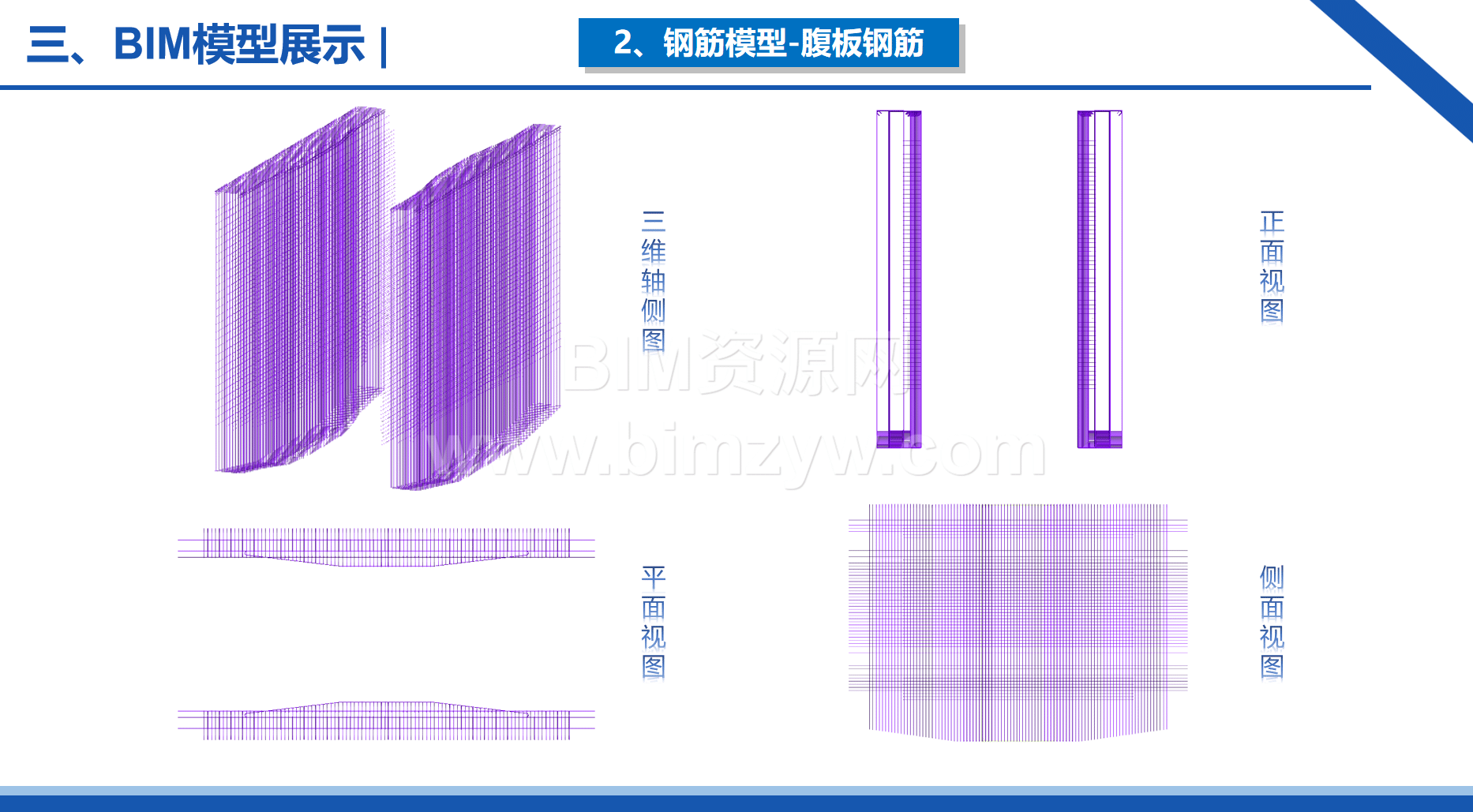

连续梁0#块的构造极为复杂，底板、腹板、横隔板、顶板钢筋交错分布，横向、竖向及纵向预应力管道在有限空间内穿插布置。传统二维图纸难以直观表达各构件的空间关系，施工中容易出现钢筋与波纹管冲突、下料位置不合理、振捣盲区等问题。

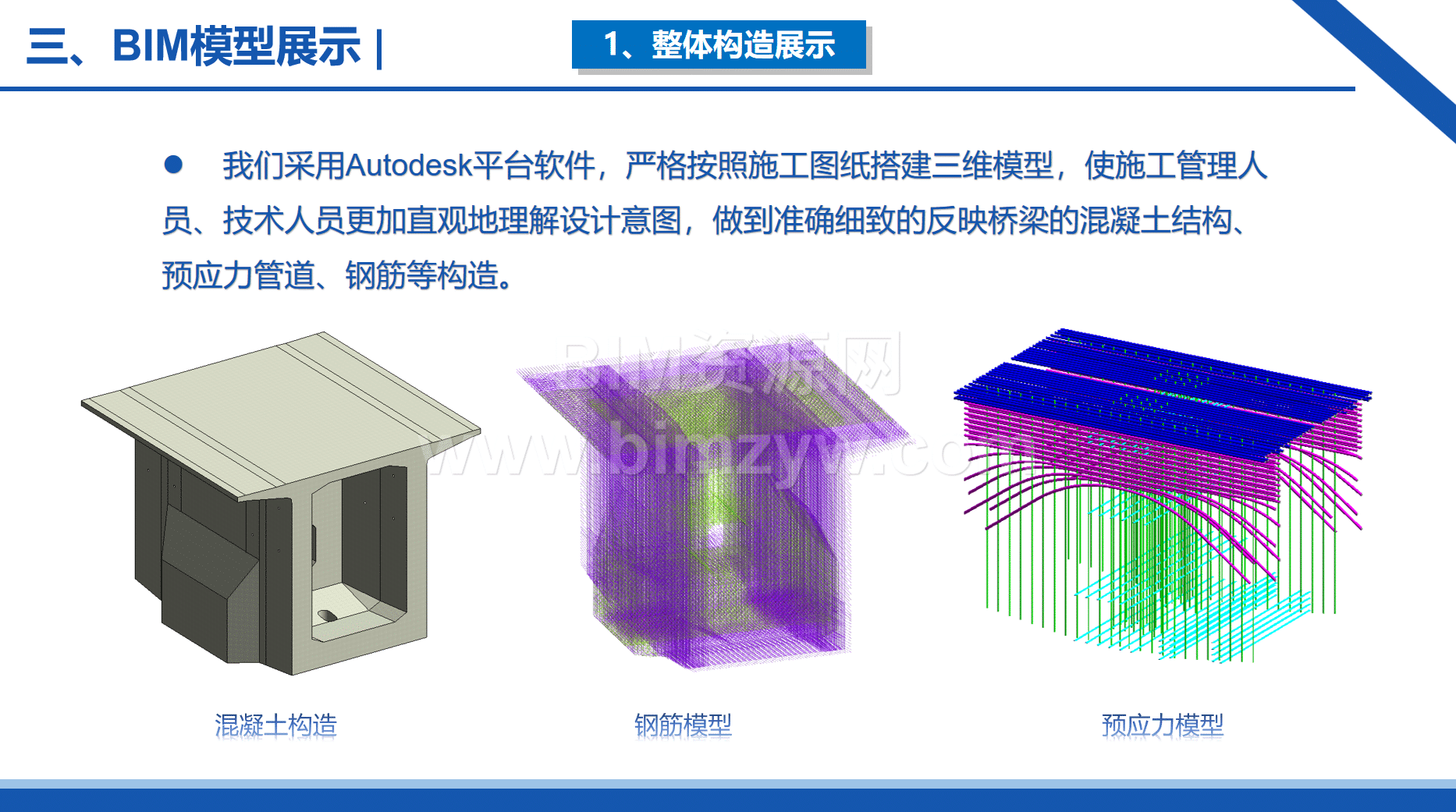

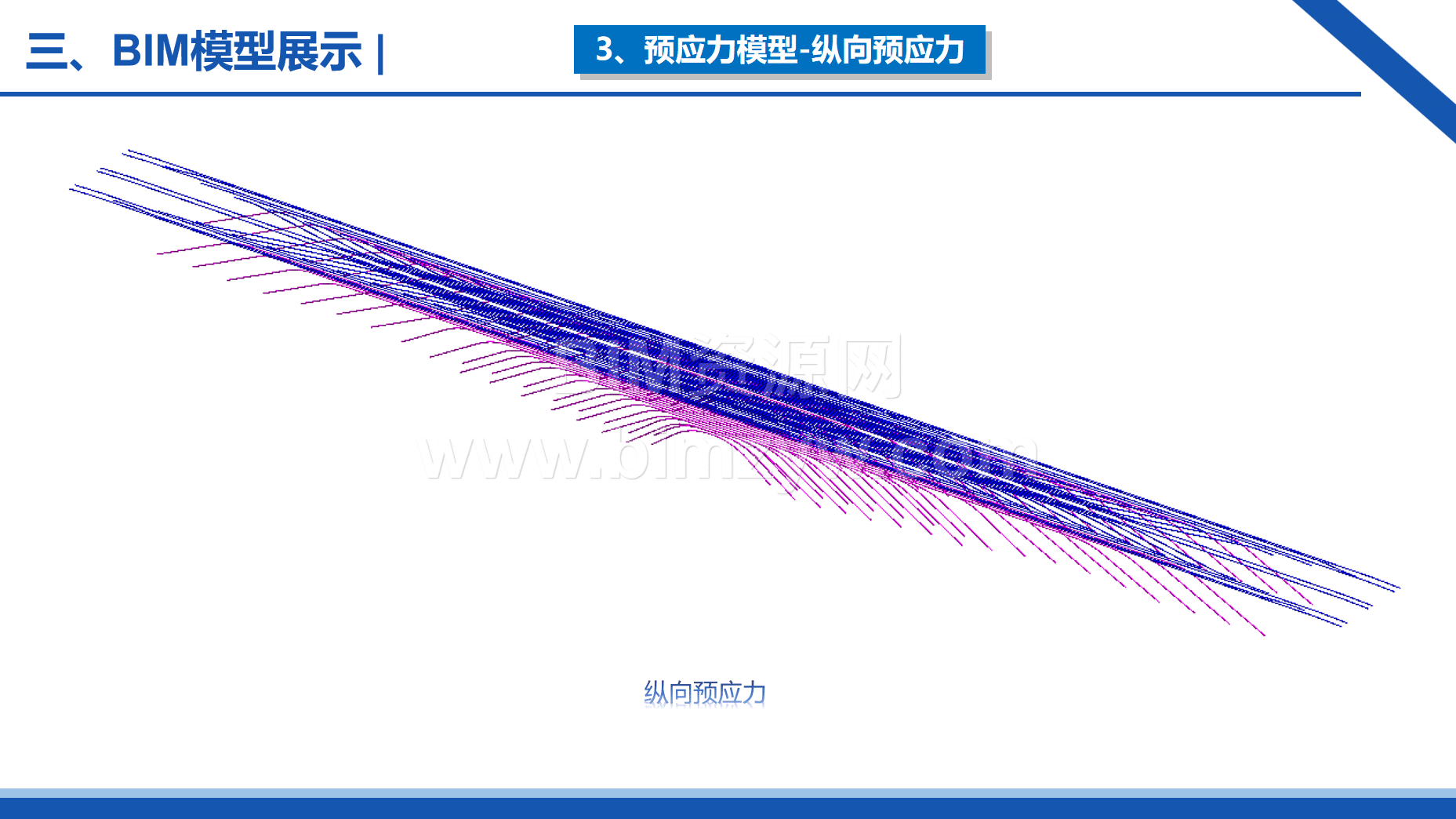

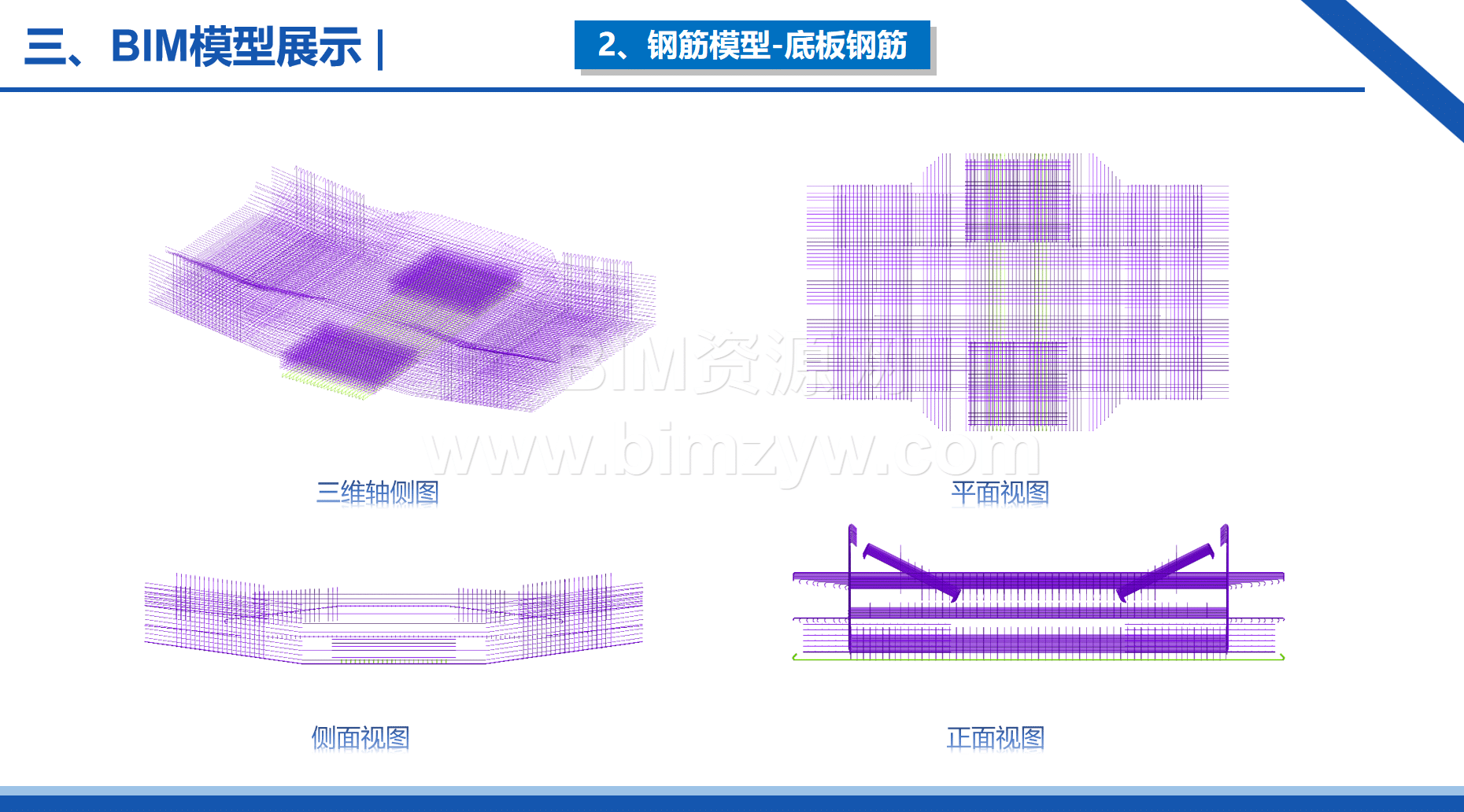

此外，预应力束长度大、张拉要求高，预应力管道定位精度直接影响后续施工质量。面对这些难点，项目团队以BIM模型为基础，对混凝土结构、钢筋、预应力管道、下料通道、振捣通道及井字架进行精细化建模，让复杂节点真正“看得见、查得清、能落地”。
三维碰撞优化：提前解决施工中的隐患

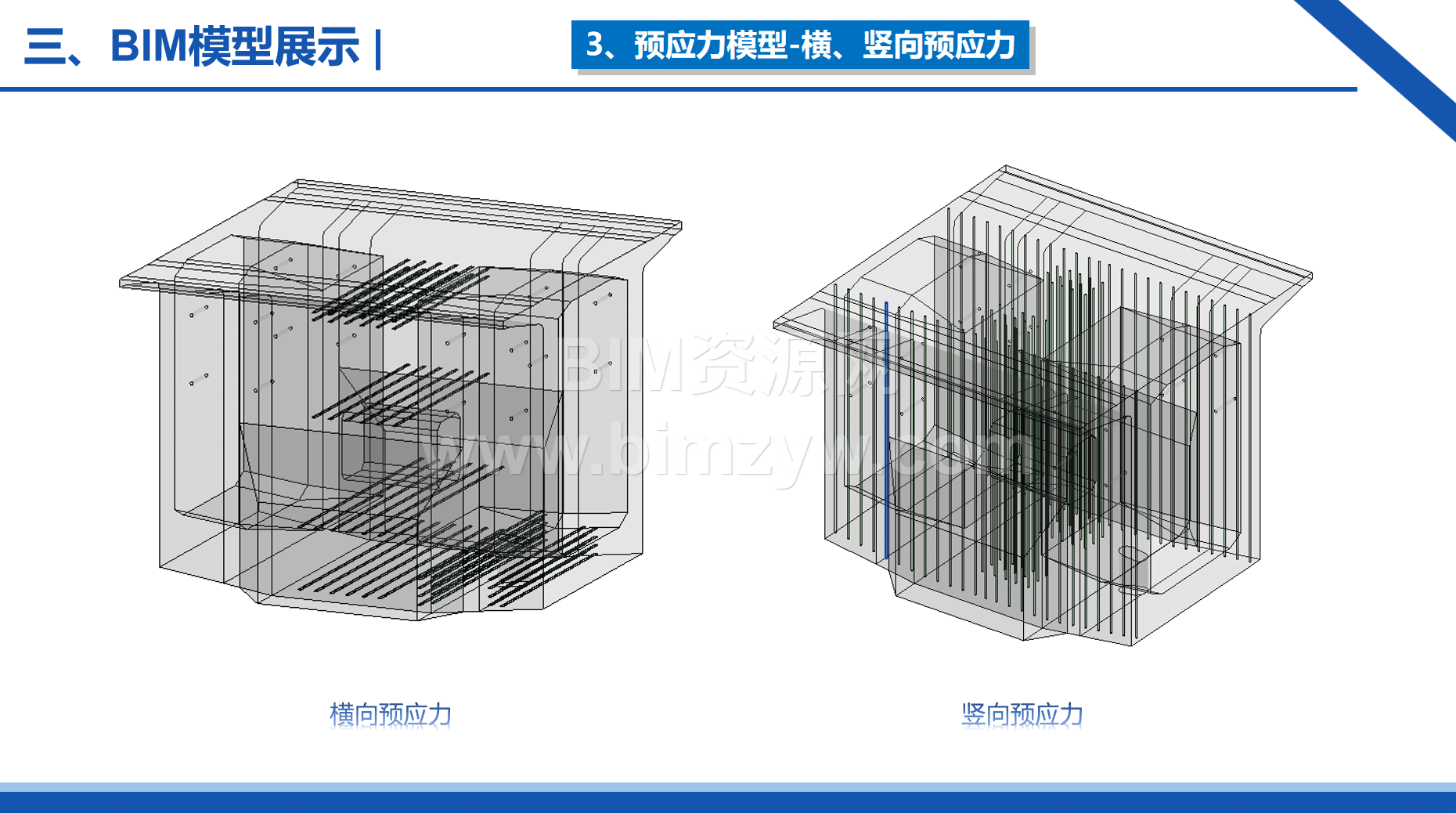

项目通过三维碰撞检查，提前发现并优化多项关键问题。例如，设计文件中的排气孔与预应力管道发生交叉碰撞，团队将排气孔整体上移，使其从两根预应力管之间顺利通过；横向预应力管道HX-3与竖向预应力管道冲突时，则将HX-3向横隔板方向平移10cm，避免与预应力管及附近钢筋发生碰撞。
针对下料通道在二维图纸中定位不清的问题，团队依据模型重新确定通道位置，并同步调整周边钢筋布置，实现下料、钢筋和预应力管道之间的合理避让。通过Revit建模、Navisworks碰撞检查及报告整理，项目形成了清晰的闭环处理流程，将问题消化在施工之前。
工装与工序优化：服务混凝土浇筑质量

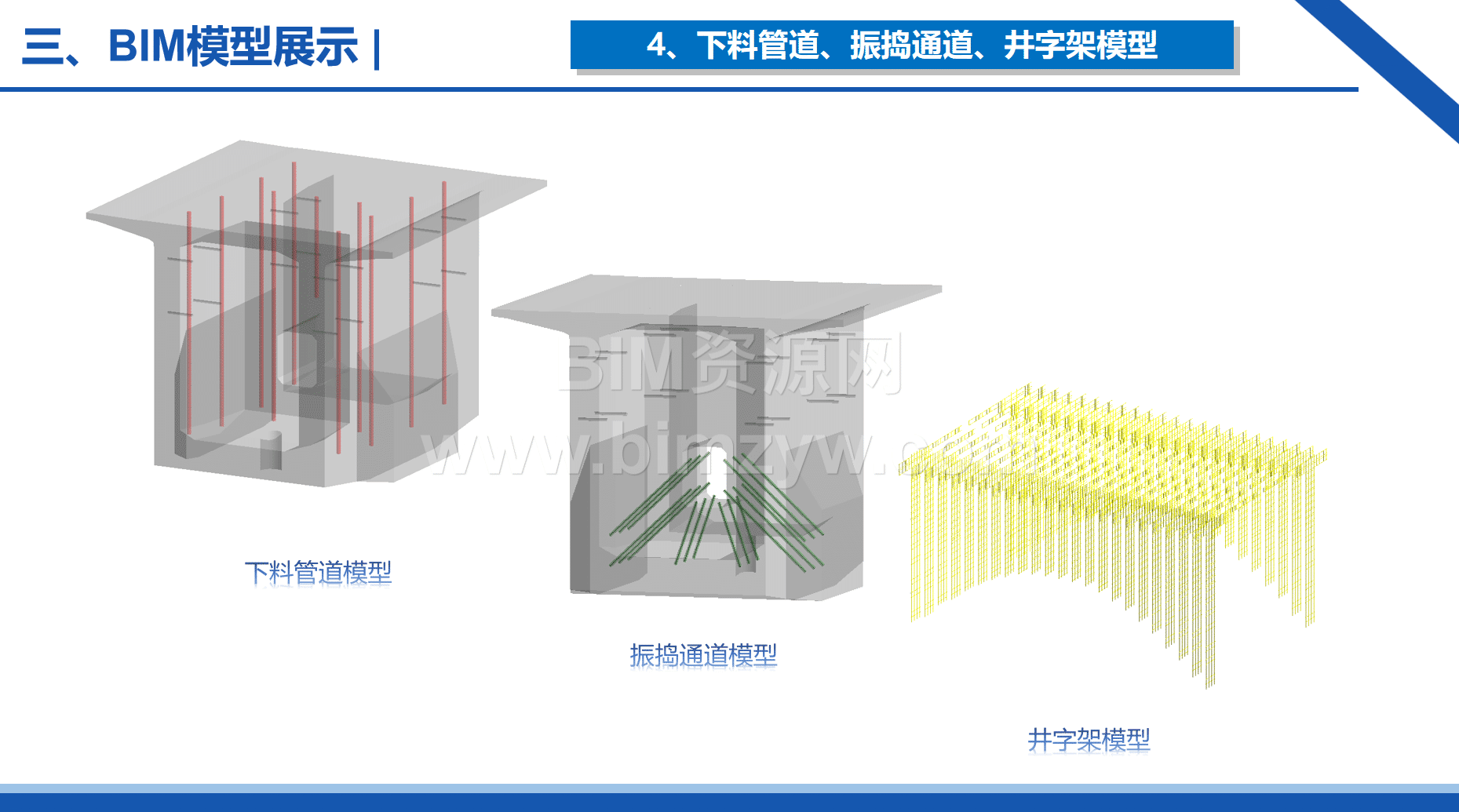

为了保证预应力管道安装精度，项目借助BIM工具精确计算不同断面的管道坐标，制作腹板、顶板整体井字架。整体工装不仅保证了管道之间的相对位置准确，也增强了定位架刚度，便于现场快速、准确完成空间定位和工序管理。
在横隔板下部等钢筋密集区域，项目对振捣通道进行专项建模与优化：通过在过人洞侧面、底部设置多孔定点振捣通道，实现对底部混凝土的多方位振捣，有效减少支座附近混凝土振捣不密实、露筋、空洞等质量风险。
资源价值：连续梁0#块深化的实用参考
本资源完整展示了杭衢铁路连续梁0#块从整体构造、钢筋建模、预应力建模到碰撞检查、通道优化、定位工装及成果总结的全过程。资料配套BIM模型与成果PPT，尤其适合铁路桥梁、预应力混凝土连续梁、悬臂现浇施工及钢筋深化相关人员参考。
