项目概况：文化遗址群中的大型综合交通枢纽
西安站改扩建工程站房位于西安市中心新城区，北邻丹凤门、南靠古城墙，是全国少有的位于文化遗址群中的大型综合交通枢纽。项目新建北站房建筑面积48628.5㎡、高架候车厅建筑面积26878.5㎡，采用“上进下出”旅客流线，并与地铁4、7号线无缝接驳，形成南北双广场、双站房、多通道的综合交通格局。
本项目以“大唐盛世·古韵长安”为设计主题，在现代交通建筑的高效功能之外，融入斗拱、藻井、回纹等传统中式元素。古典形制与大型站房功能深度融合，也使结构施工、机电协调、精装修落地和现场管理面临更高要求。
项目难点：复杂结构与古建风格的双重挑战
工程结构体系复杂，既包含型钢组合混凝土梁柱，也包含大空间屋盖钢结构。高架候车厅屋盖为焊接球网架，平面尺寸约123m×196m，包含11183根网架杆件、2527个焊接球；同时，项目受F3地裂缝影响，需设置跨缝桁架并采用分段提升、分区吊装等施工方式。

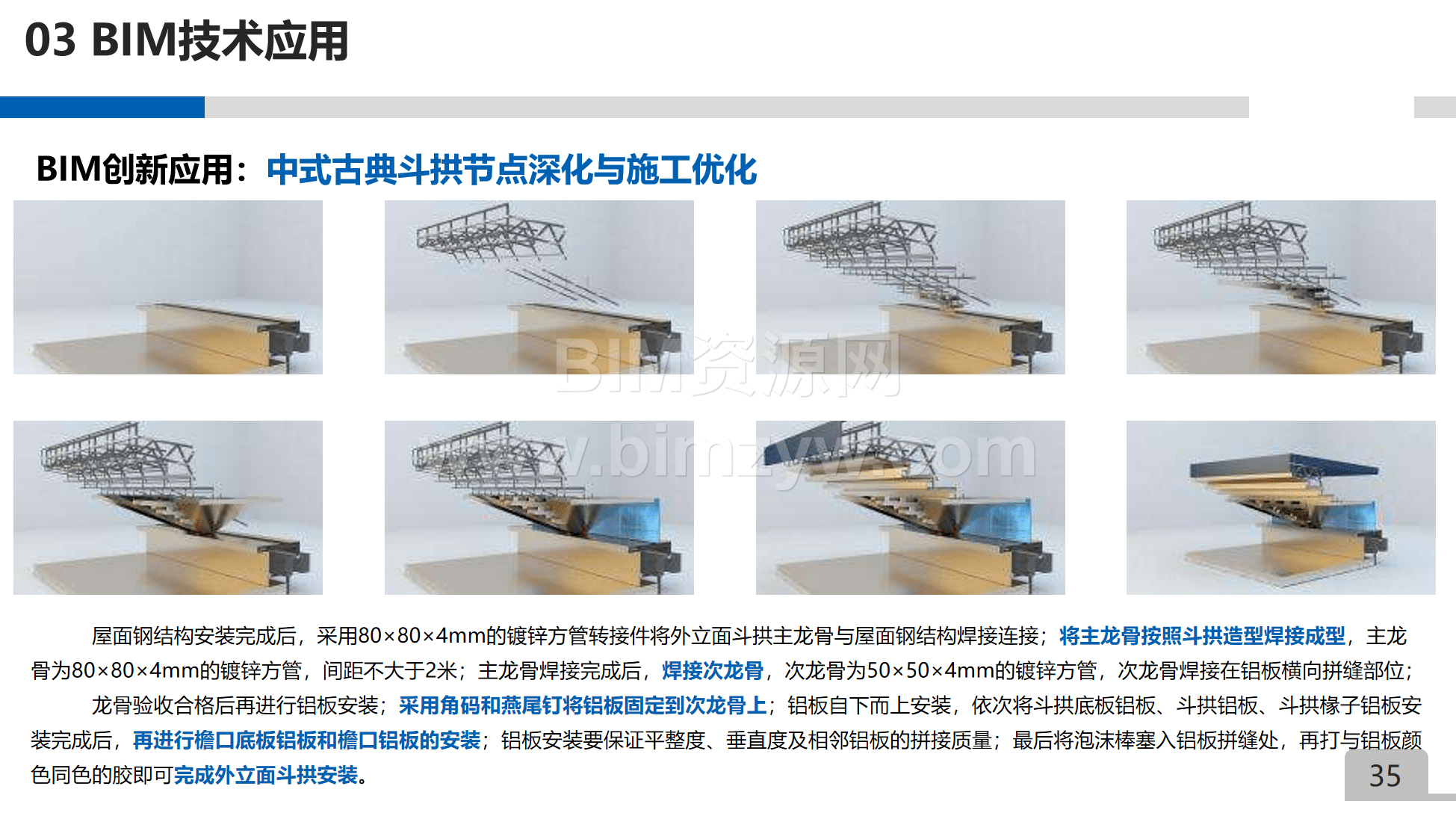

外立面斗拱由方钢管龙骨与铝板面层拼装而成，构造复杂；室内则以新中式风格呈现古都韵味，藻井吊顶、花格造型、回形纹栏杆、石材与幕墙收口等细部均需实现设计效果与施工精度的统一。BIM在这里不仅是建模工具，更成为统筹设计、施工与品质落地的重要抓手。
28项应用点：让模型真正服务现场

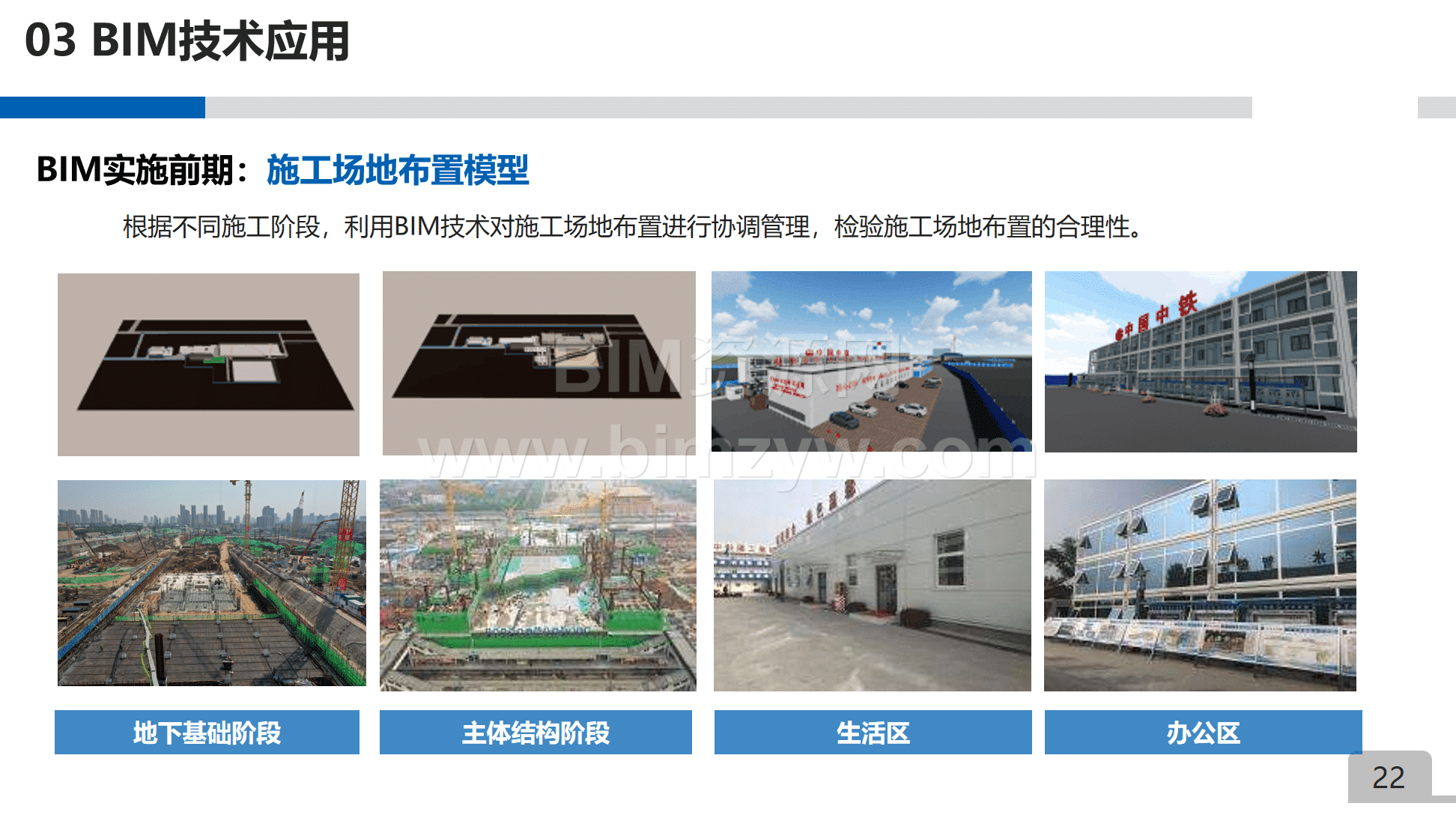

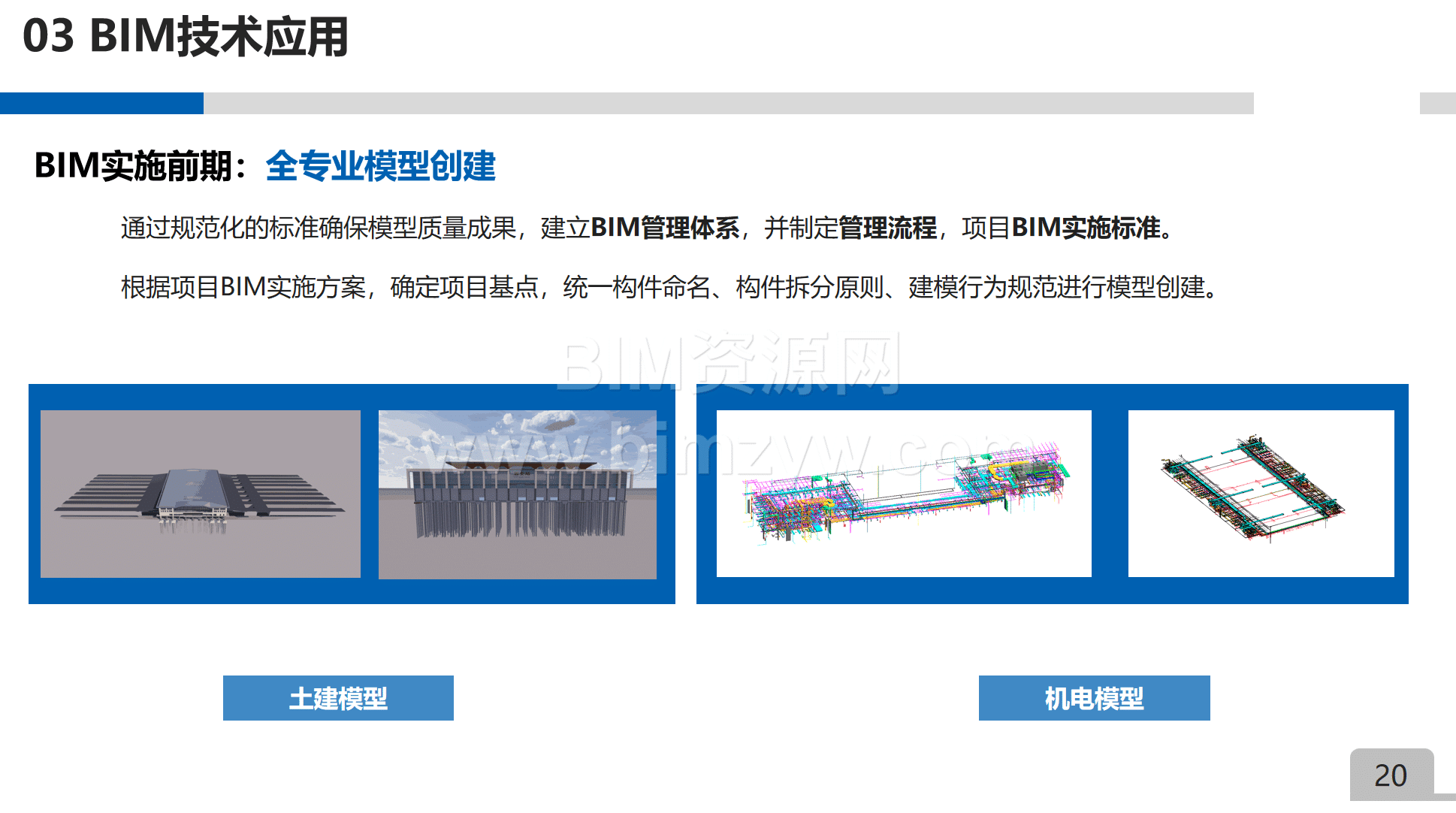

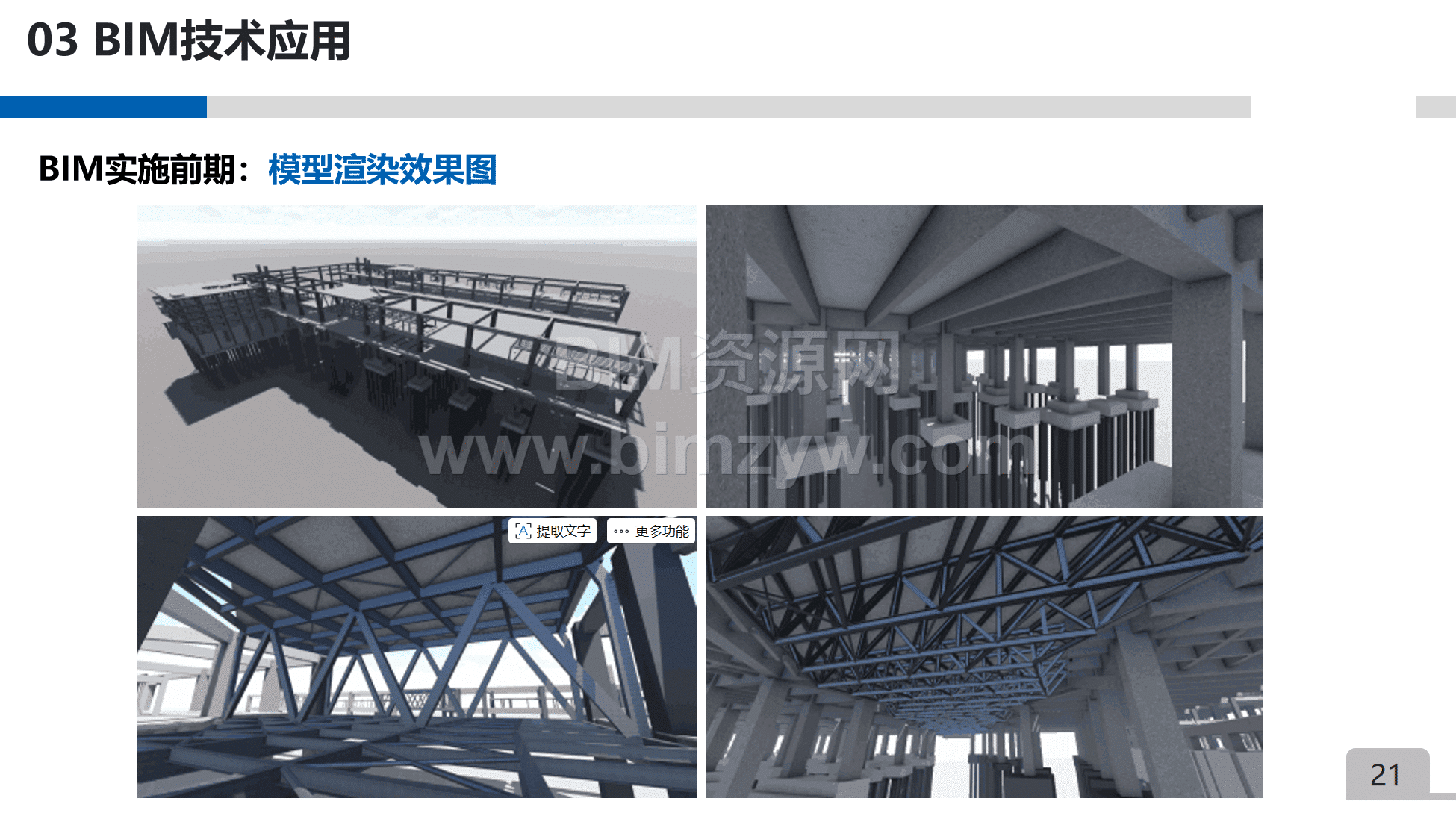

项目围绕全专业建模、图纸会审、管线综合、施工场地布置、钢结构深化、4D进度模拟、预留孔洞、支吊架布置、工程量统计、质量样板等28项BIM应用点开展全过程实践。项目制定土建、钢结构、机电、幕墙等建模标准，模型精度达到LOD400，为多专业协同打下基础。
在图纸审核和碰撞检测中，团队发现土建图纸问题33处、机电图纸问题17处；针对地下车库、消防泵房、制冷机房等复杂空间，解决泵房9类碰撞问题及地下车库473个有效碰撞点，材料管线节约近12%。通过BIM优化管综、净高与预留洞口，施工人员可直接依据三维模型和深化图纸组织作业，减少现场返工。
关键技术：从吊装优化到精装修深化

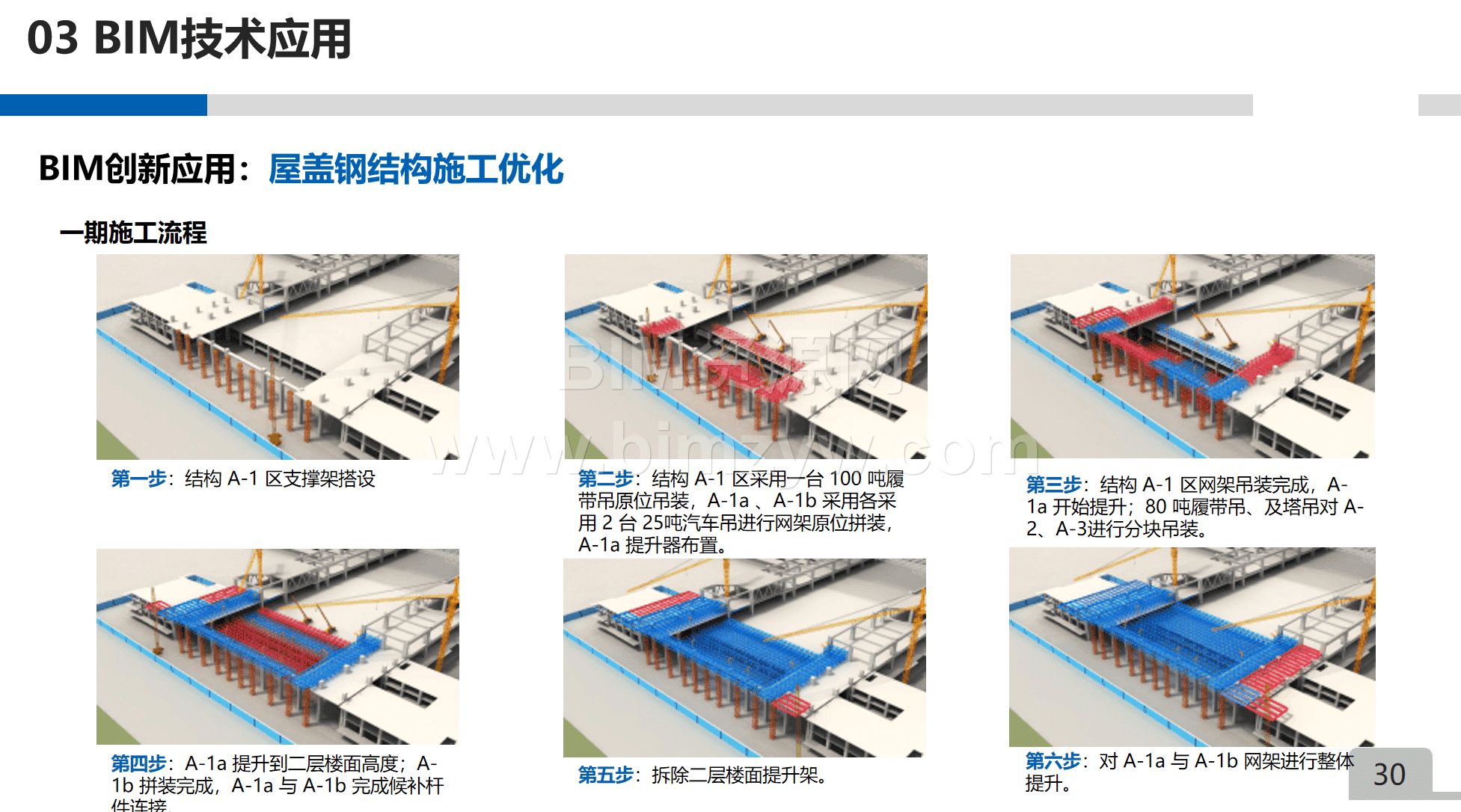

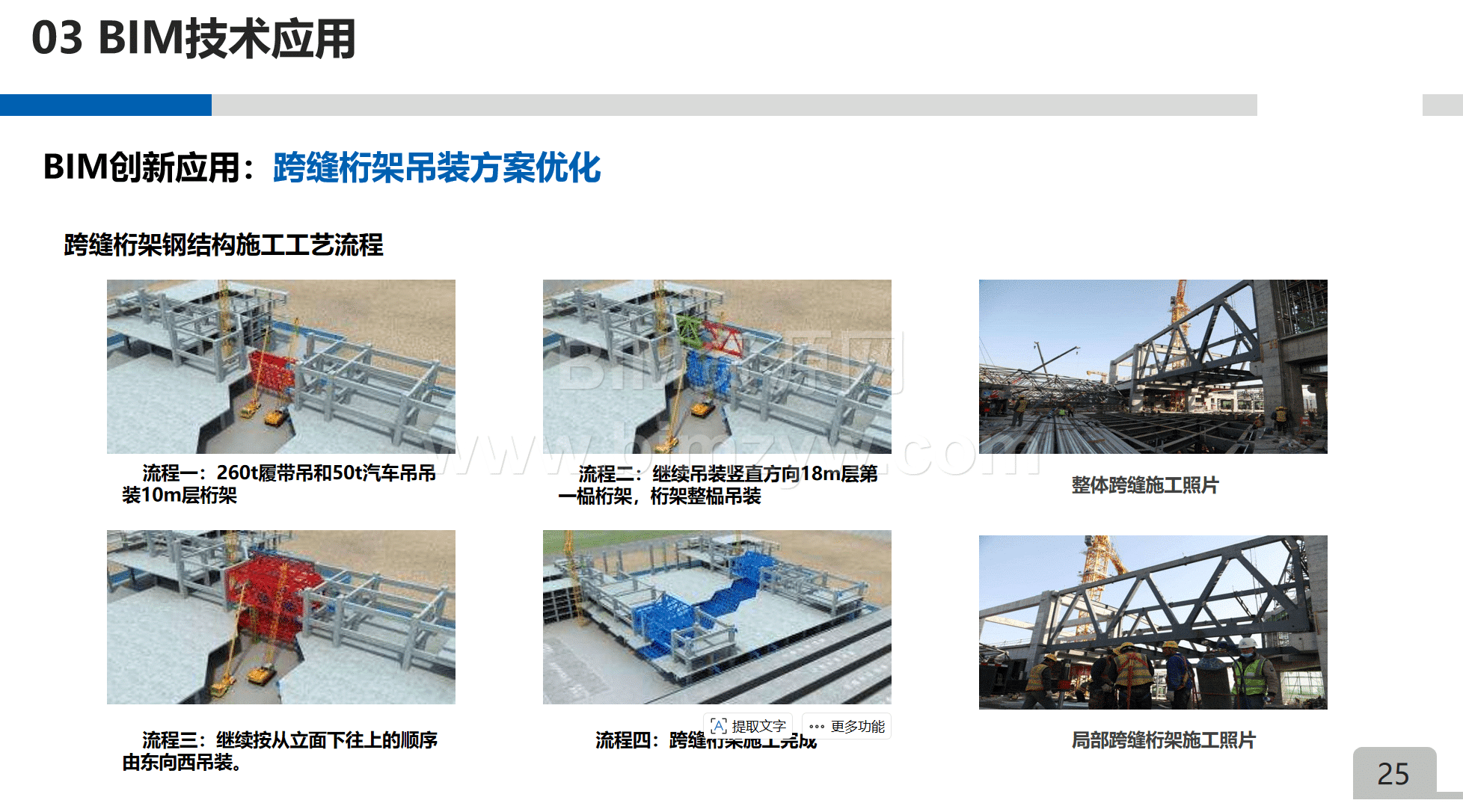

资料重点展示了跨缝桁架吊装、屋盖钢网架施工、斗拱节点深化及室内精装修等核心技术。针对18m层最重约83.09吨的桁架，项目通过BIM建立吊装验算模型，控制吊装过程中的位移、应力与吊绳反力；针对复杂节点，则利用三维模型和动画开展技术交底，使施工方案更直观、工序衔接更清晰。

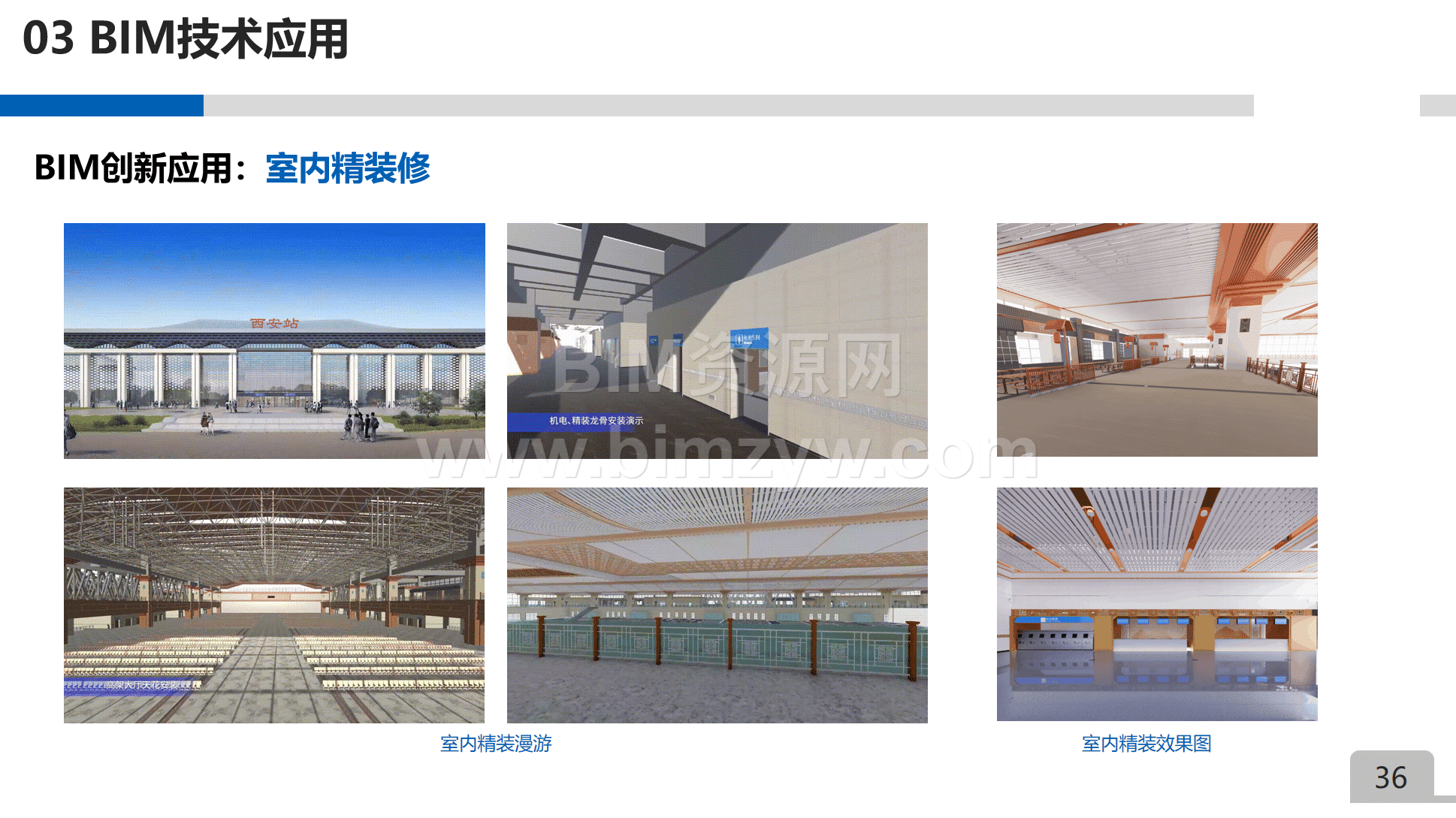

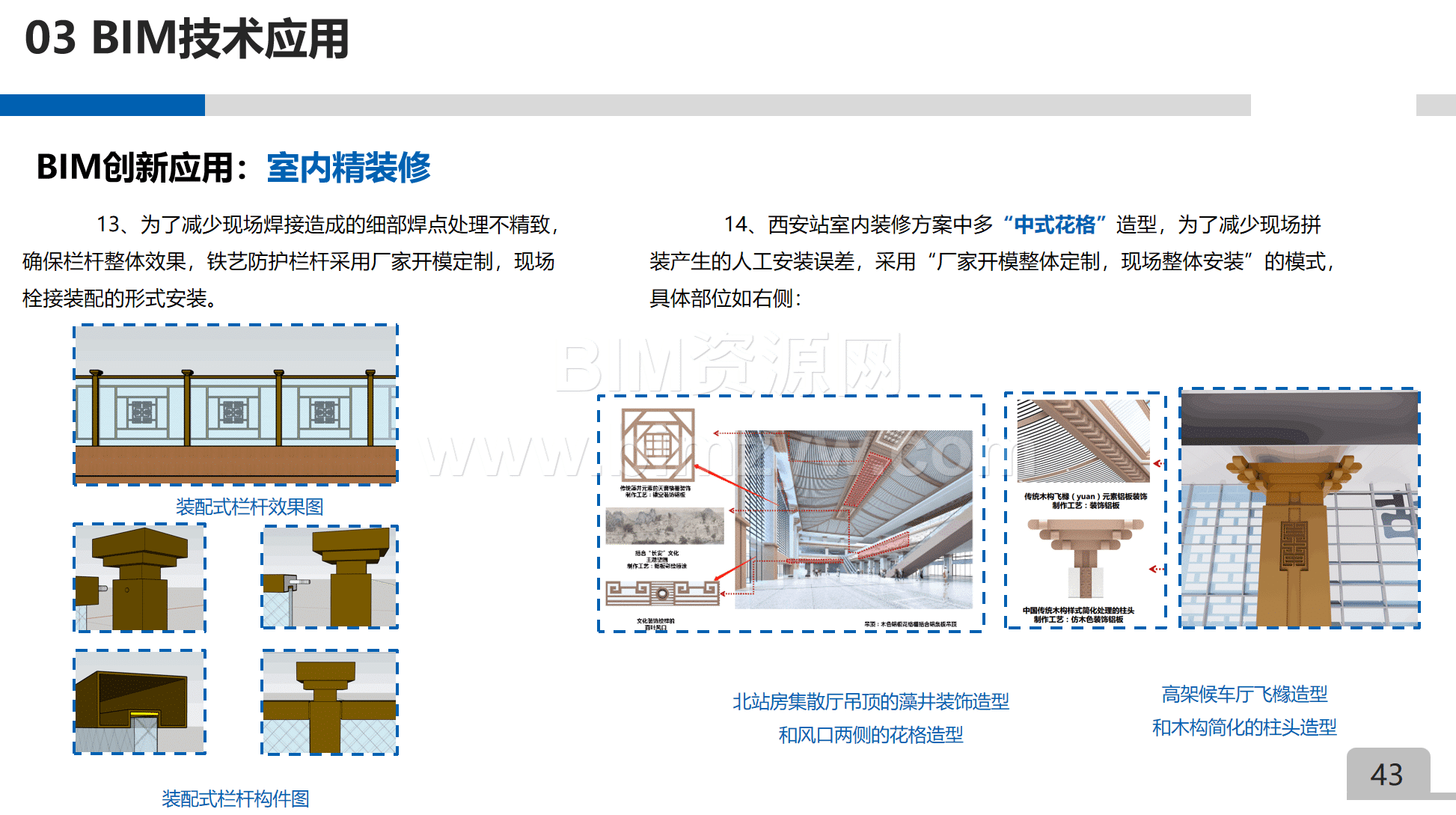

精装修部分同样值得参考。团队对风口隐藏、变形缝、幕墙收口、弧形石材踢脚、门洞铝型材包框、藻井吊顶、装配式栏杆及中式花格等节点进行了深化，兼顾传统文化表达、装饰效果与现场可实施性。
BIM+智慧工地：把模型延伸到管理一线
项目还将BIM与智慧工地深度结合：轻量化模型关联视频监控点位，辅助现场实时管理；通过VR安全体验、塔吊防碰撞、环境监测、无人机巡检、智慧安全帽及资料管理系统，提升质量、安全与信息协同效率。BIM+二维码交底、720°全景漫游等应用，也让一线人员能够随时查看复杂部位的施工信息。
应用成效：一套可复制的站房BIM实战案例
据成果统计，项目BIM应用实现经济效益约429.8万元，培养BIM骨干10余人，智慧工地平台使协同效率提升20%；VR安全教育完成1352人次，并实现安全零事故。对于大型铁路站房、文化类公共建筑、复杂钢结构工程及机电深化项目而言，这套资料具有很强的借鉴价值。
资源包配套提供完整BIM模型、汇报PPT及演示视频，系统覆盖项目策划、建模标准、结构吊装、管线综合、精装修深化、智慧工地及应用成效总结。无论是用于BIM竞赛成果参考、项目汇报制作、铁路站房技术研究，还是企业内部培训与施工交底，都值得下载收藏。
