在建筑行业数字化转型加速的当下，BIM 技术已从概念演示走向全流程落地，成为破解工期紧、场地窄、管线复杂、管理粗放等施工痛点的核心利器。在张掖恒大御澜庭二期项目中，通过完整 BIM 体系搭建、多技术融合应用，实现工期节约 64 天、成本节省 76.35 万元，为高层住宅项目数字化施工提供可复制范本。

一、项目概况与施工难点

张掖恒大御澜庭二期含8#、9#、10# 三栋高层住宅，总建筑面积41055㎡，总造价5200 万元，采用剪力墙结构、筏板基础，抗震设防烈度 7 度，设计使用年限 50 年。

项目核心施工痛点：

1. 场地狭小：市中心用地紧张，临建布置与物料运输难度大
2. 专业交叉多：机电管线密集，地下室、机房、管井易碰撞
3. 分包协同复杂：质量、安全、进度管控压力大
4. 工期紧张：多工序交叉施工，传统管理易延误
5. 砌体与配模繁琐：材料损耗高、排布效率低

二、BIM 体系搭建：硬件 + 软件 + 组织 + 标准

1. BIM 硬件配置

项目组建专用 BIM 工作室，配备5 台高性能建模工作站，支撑多专业建模、动画制作与视频剪辑：

• 处理器：Intel i7-6700K
• 显卡：GTX 1070ti 8GB
• 内存：32GB DDR4
• 存储：512G NVMe 固态 + 2TB 机械硬盘

2. 核心软件矩阵

• 建模：Revit 2016
• 碰撞检测：Navisworks 2018
• 渲染与动画：3ds Max 2017
• 漫游与净高分析：Fuzor
• 集成管理：BIM5D 智慧平台

3. 组织架构与标准

• 团队：专职 BIM 人员 5 名，覆盖总工程师、信息化中心、BIM 科室、专业工程师
• 制度：编制《BIM 模型标准手册》，规范建模、碰撞检测、交付全流程
• 职责：模型创建、更新、变更联动、现场交底、5D 平台落地一体化管控

三、BIM 核心应用：14 项场景落地见效

1. 图纸会审与错漏排查

三维建模同步完成图纸核查，土建发现问题 107 处，机电问题批量定位，会审前完成优化，从源头减少返工。

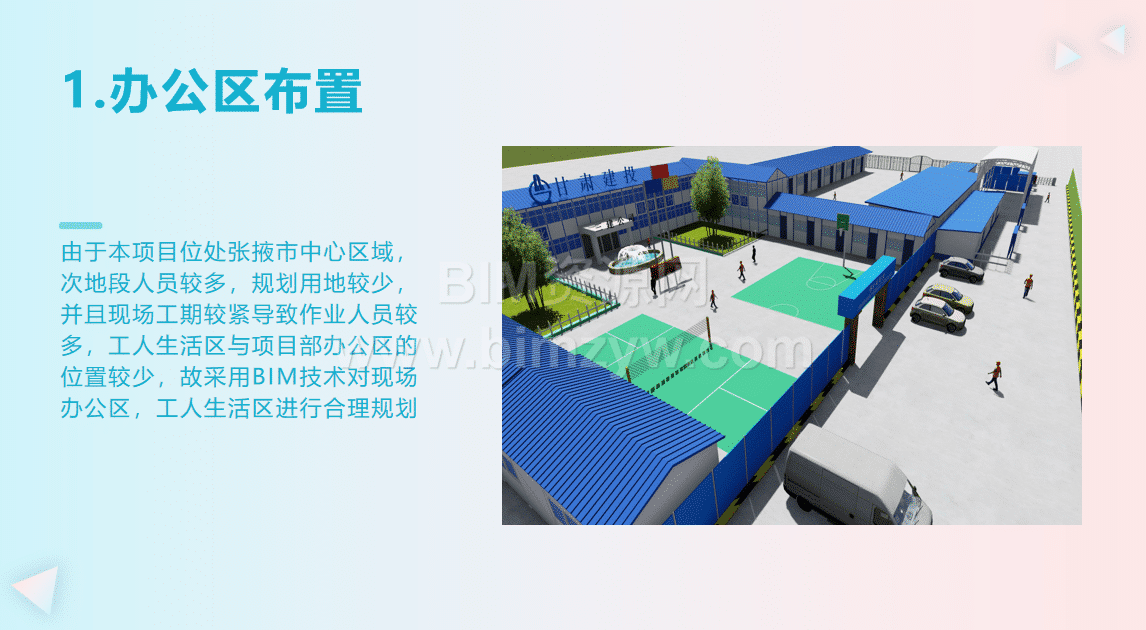

2. 三维场布优化

针对市中心狭小场地，模拟办公区、生活区、施工区规划，解决高差与动线冲突，提升场地利用率。

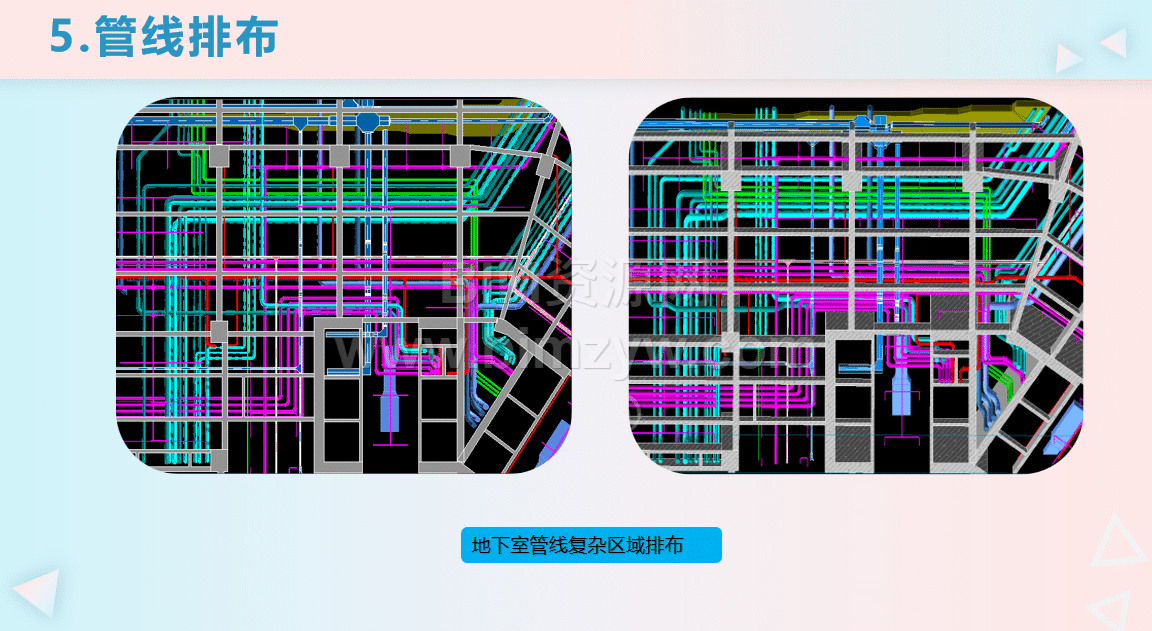

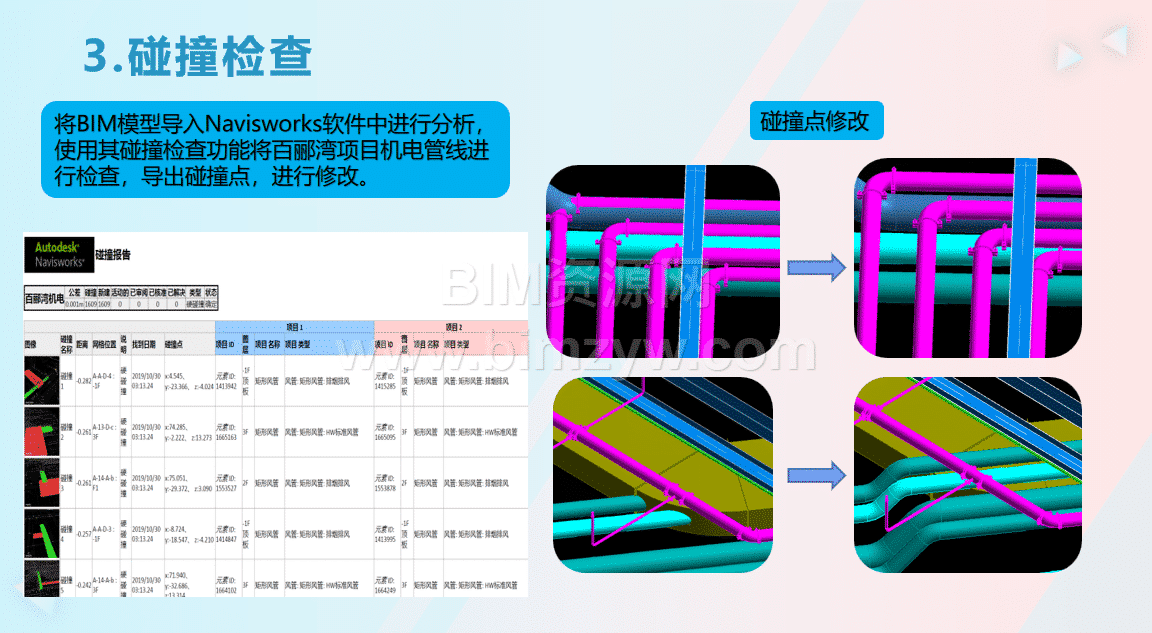

3. 管线综合与碰撞检查

Navisworks 批量检测机电 – 机电、机电 – 结构碰撞，导出报告优化排布，避免后期拆改，保障地下室与机房净高达标。

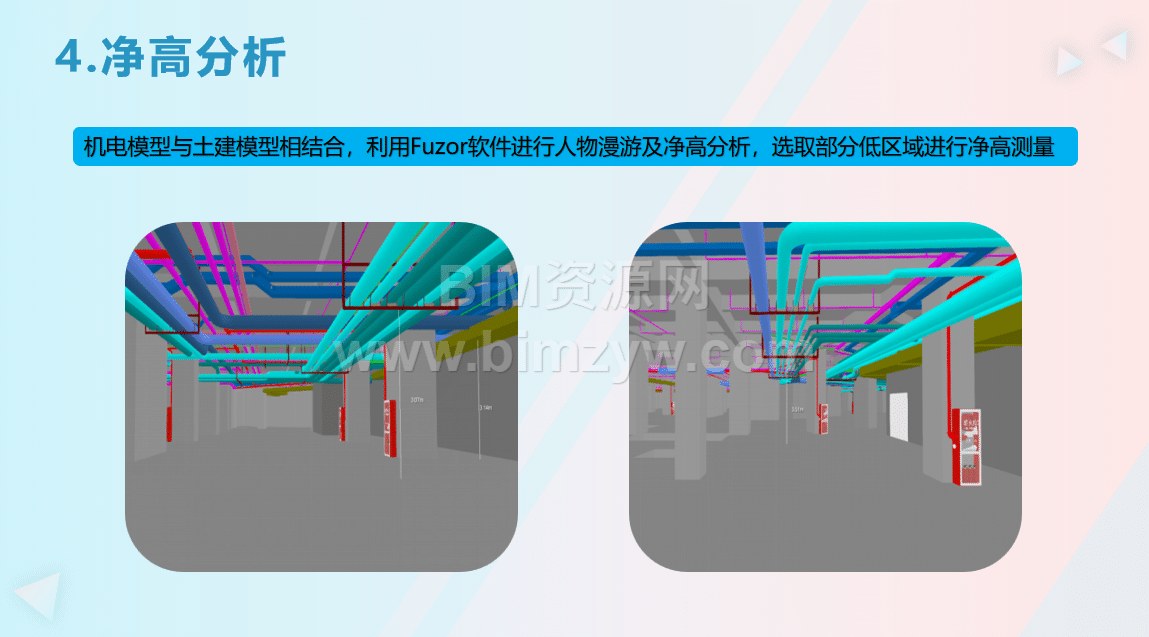

4. 净高分析与漫游验证

Fuzor 人物漫游 + 净高测量，锁定低净高区域，提前优化管线走向，满足使用与规范要求。

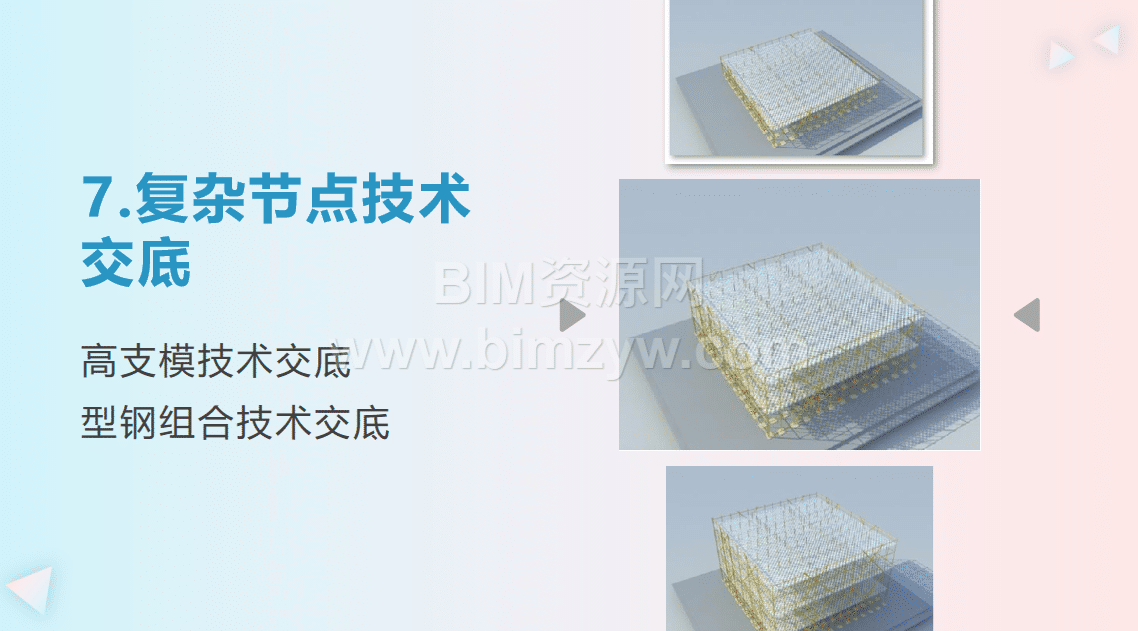

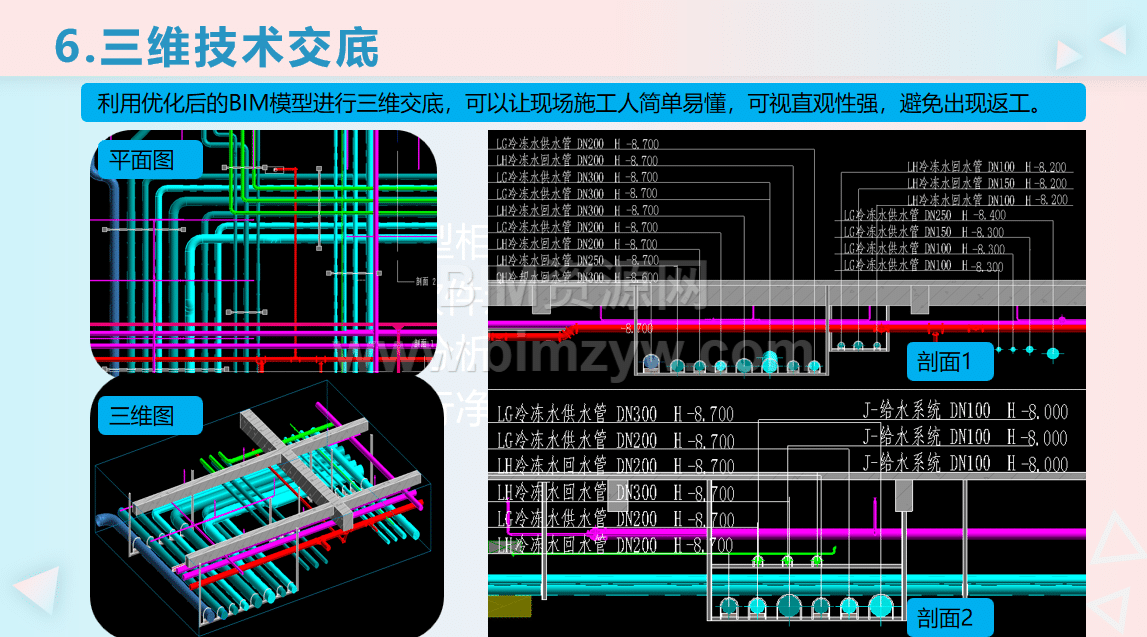

5. 可视化技术交底

复杂节点、高支模、型钢组合采用三维模型 + 动画交底，直观易懂，降低理解偏差，提升施工一次成活率。

6. 砌体深化设计

Revit 参数化排砖，自动生成 CAD 排版图与砌块明细表，精准算量、工厂加工、现场直接砌筑，减少材料浪费。

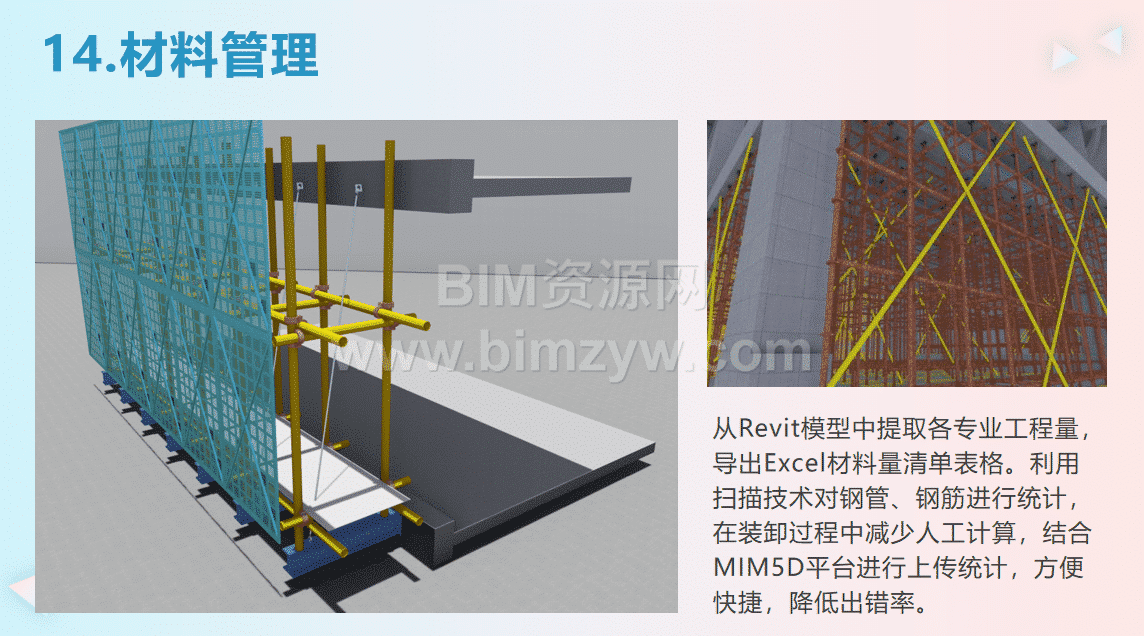

7. 集中配模与材料管控

柱体集中配模、优化切割，导出明细表统一定制木模；模型直接提取工程量，结合扫描技术统计钢管、钢筋，降低损耗与出错率。

8. 安全文明与绿色施工

• 临边防护、洞口封闭标准化，定制护角保护成品
• 废模板再利用制作垃圾桶，践行绿色施工
• VR 安全体验，沉浸式隐患教育，提升安全意识

9. 样板引路与质量管控

建立防水、机电、楼梯、干挂幕墙等BIM + 实体样板，统一工艺标准，以样板指导大面积施工。

四、BIM + 智慧工地：数字化管理升级

项目打通BIM5D + 物联网 + 移动端，构建智慧工地大脑，实现全要素在线管控：

1. 劳务实名制：速登宝 15 秒 / 人登记，智能安全帽定位、轨迹、考勤、预警一体化
2. 高支模监测：传感器实时采集变形、轴力、沉降数据，超限自动报警
3. 质量管理：问题构件标红、线上整改、闭环留痕，提升整改率与可追溯性
4. 绿色施工：环境监测（扬尘、噪声、温湿度）+ 塔吊喷淋降尘养护 + 智能用电监控
5. 移动端协同：任务推送、现场记录、进度跟踪、影像上传，随时随地管控项目

五、应用成效：经济 + 社会双重价值

1. 经济效益

• 节约工期：64 天
• 节约成本：76.35 万元
• 材料损耗显著降低，返工率大幅下降

2. 社会效益

• 形成企业 BIM 标准与实施流程，5 人通过 BIM 一级考试
• 18 名管理人员全覆盖使用 BIM5D 平台
• 树立甘肃地区高层住宅 BIM 应用标杆，提升企业数字化竞争力

六、应用体会与未来规划

BIM 不是单纯建模工具，而是贯穿设计 — 施工 — 管理的数字化体系，可显著提升效率、控制成本、优化协同、保障质量安全。未来项目将在装饰装修、三维模型库、标准化交底等方向持续深化，让 BIM 技术更深度赋能精益建造。

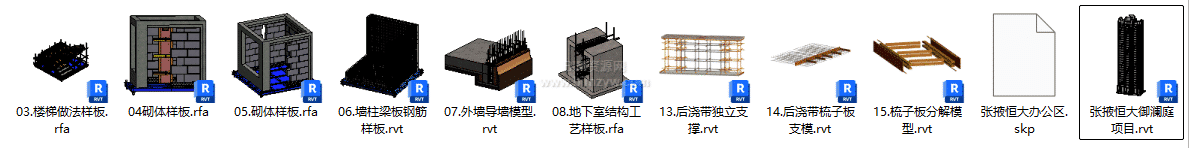

资源截图
