道路工程BIM技术应用（附全套BIM模型+汇报PPT+演示视频下载）

项目概况

开放大道中项目是连接区域创新节点、强化南北联络的重要交通干道。项目主线起于东区规划十路接姬火路，终于永和隧道南出口，全长约7.29公里；开泰大道段长约2.66公里，路线总长约10.72公里。沿线涉及多座立交、新建匝道、隧道以及配套道路设施，是一项典型的综合性大型市政交通工程。

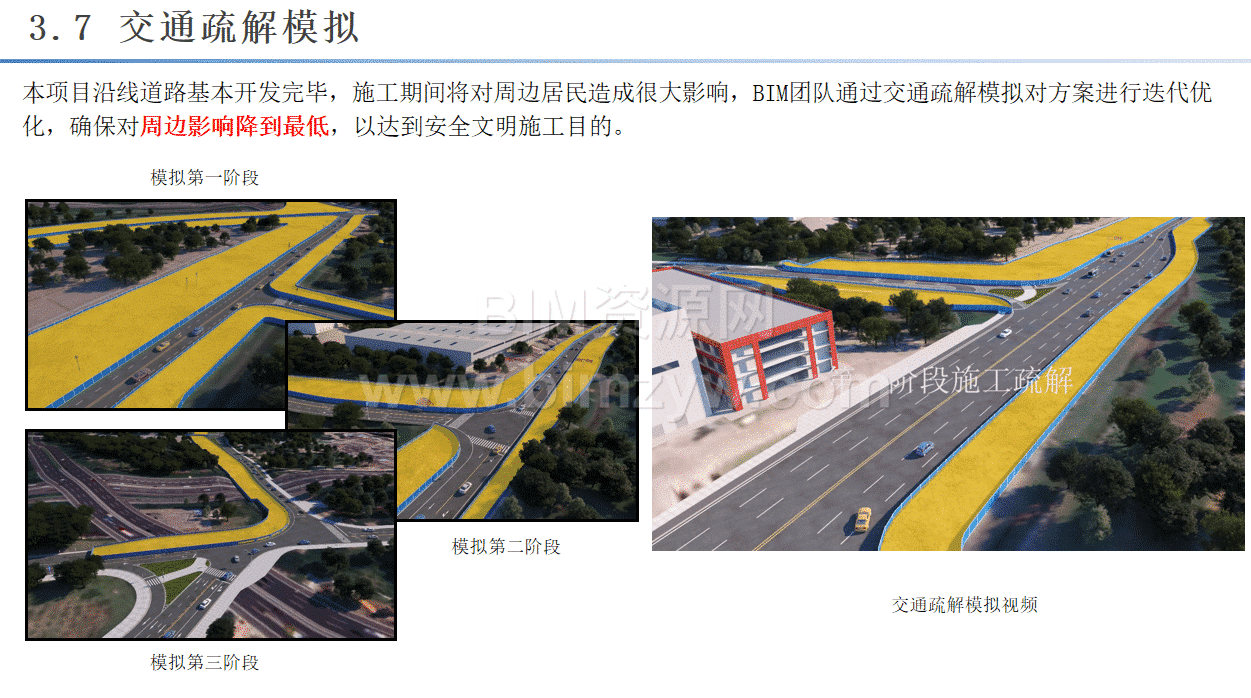

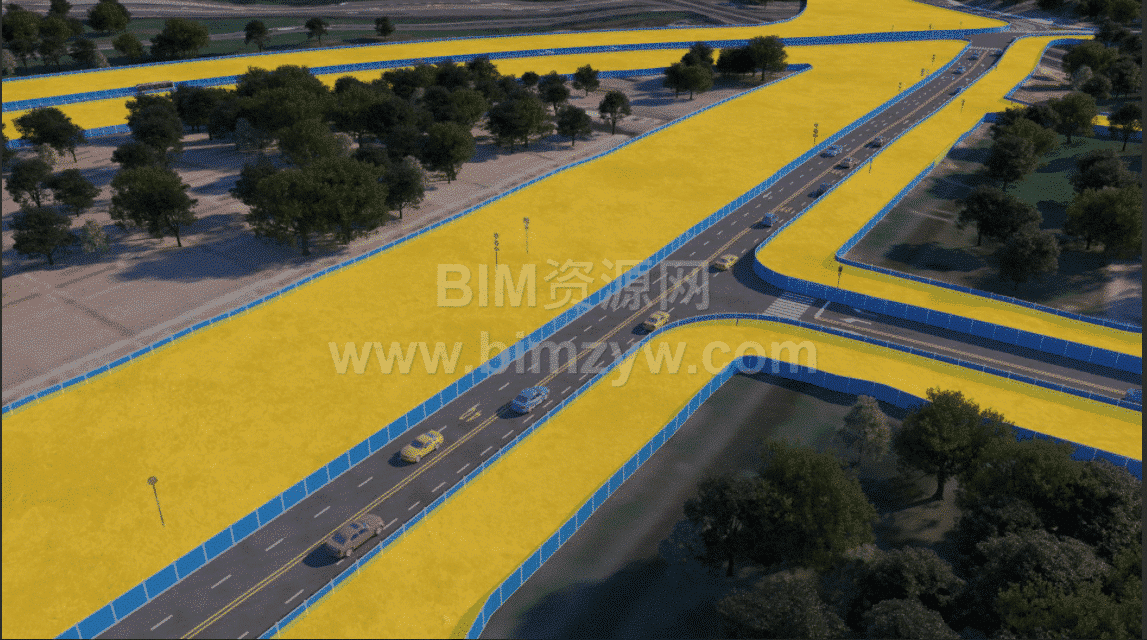

项目之所以采用BIM技术，主要源于几个方面的现实需求：一是工程规模大、设计专业多，跨团队协同难度高；二是沿线现状管线众多且改迁任务繁重，新旧管线、道路、隧道之间的空间关系复杂；三是项目涉及规划、拆迁、环保、企业等多方协调，传统沟通方式难以支撑高效决策；四是沿线存在输油管、燃气管、供水管、污水管等重要市政设施，安全避让要求极高；五是道路两侧开发程度高，施工期间交通疏解组织难度大。正因如此，项目亟需借助BIM这一数字化平台，提升统筹能力和方案支撑能力。

重点应用：从设计协同到施工分析的多维度BIM落地

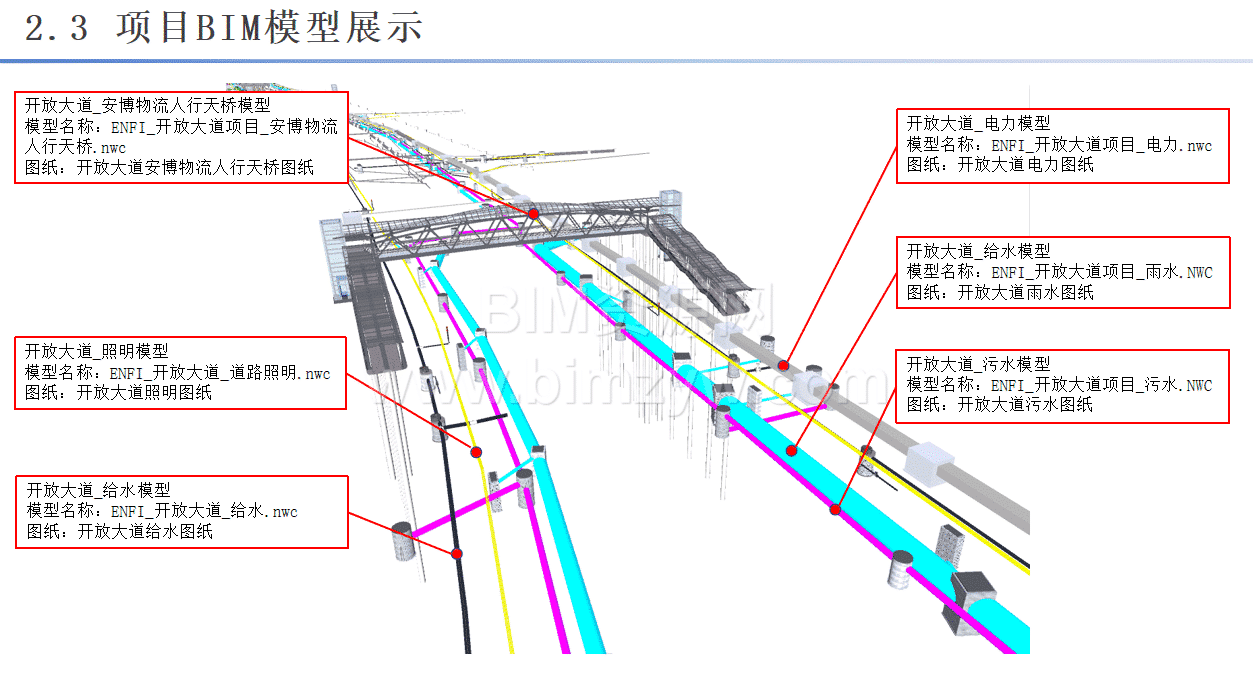

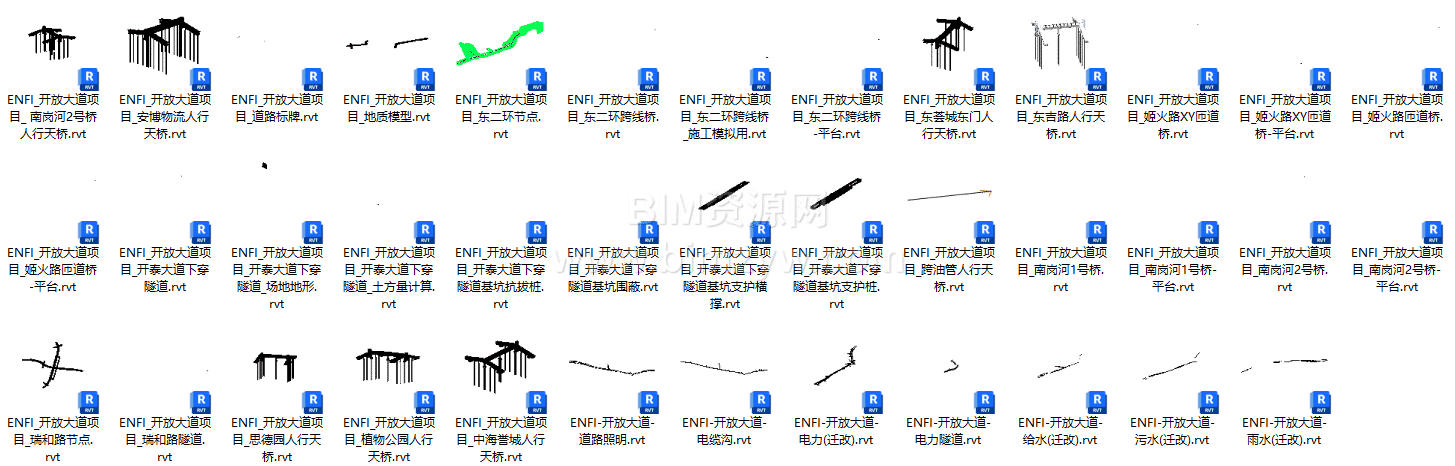

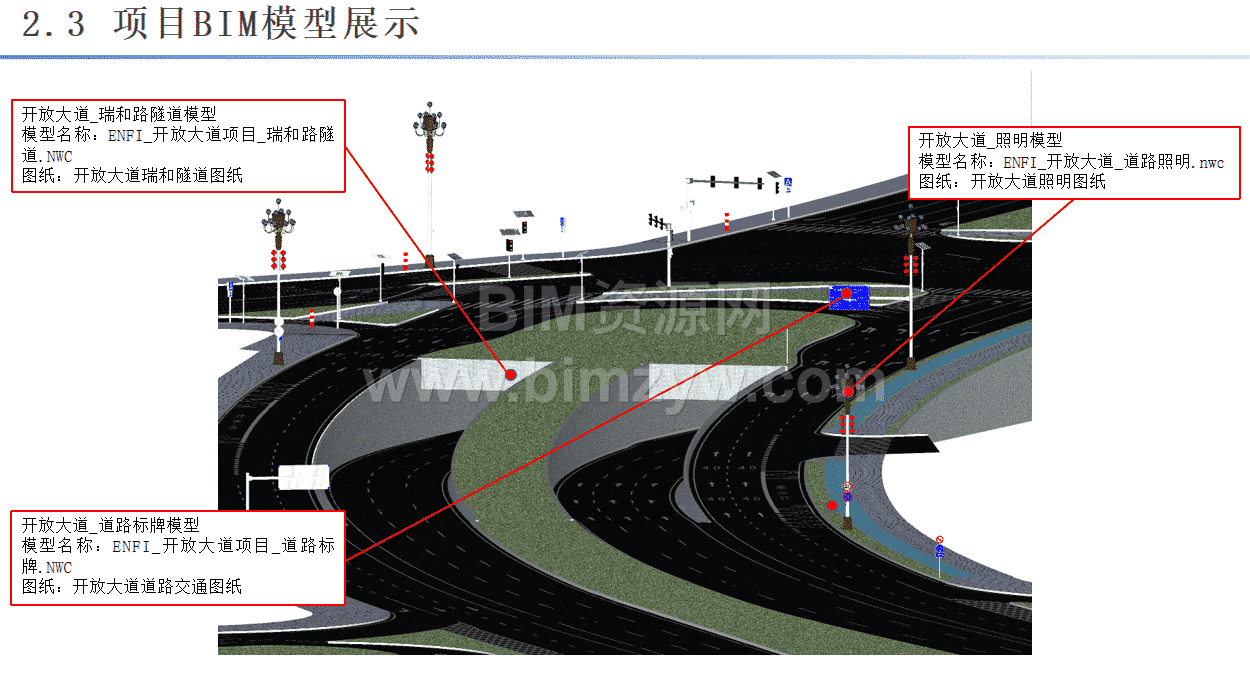

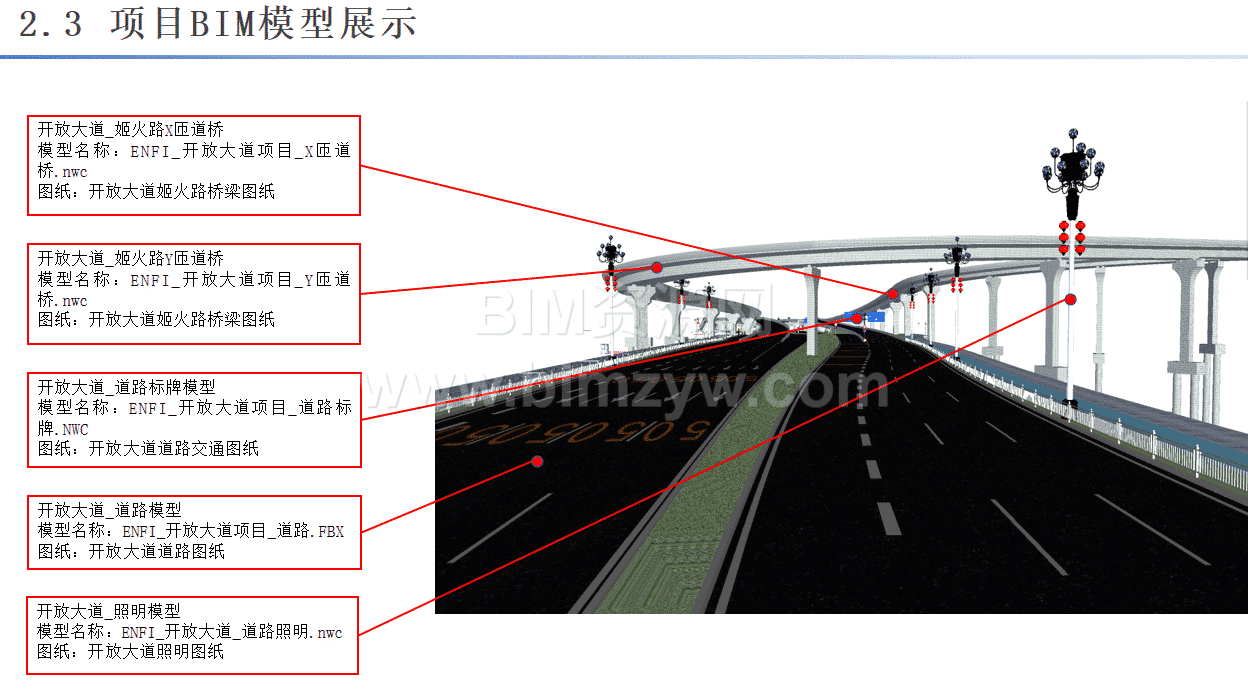

在具体应用中，项目形成了较完整的BIM落地体系。一方面，团队建立了项目族库和参数化建模方法，提高道路、桥梁、隧道等模型搭建效率；另一方面，借助BIM开展市政管网整合与碰撞检测。PPT显示，项目首次检测发现57处硬碰撞，经各专业协同优化后实现0碰撞，有效减少了后续施工返工风险。

此外，项目还利用BIM开展桥墩钢筋精细化建模、复杂桥段道路净高可视化分析、下穿隧道土方量统计等工作。其中，针对传统二维设计中不易准确校核的净高问题，项目通过Dynamo辅助Revit实现净高数值可视化，明显提升了设计复核效率和精度。

资源截图
