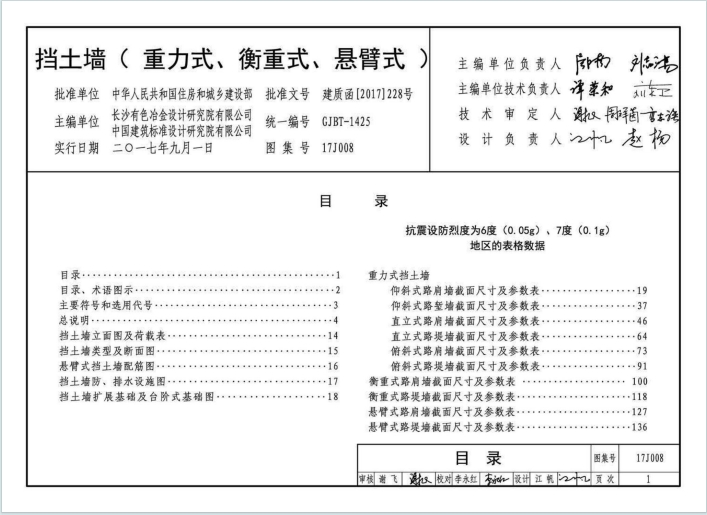

一、核心基础信息

1. 编制依据：依据《建筑结构荷载规范》《建筑地基基础设计规范》《建筑抗震设计规范》等多项国家标准规范编制，符合住房和城乡建设部相关工作计划要求。
2. 适用范围：适用于抗震设防烈度 6-8 度地区、一般岩土地基的建筑物、构筑物场地及道路（含城市道路）路基边坡支挡；地基为软土、液化土等特殊性岩土时，需妥善处理后使用；不适用于浸水影响、撞击作用、滑坡及泥石流防治、场地地基失稳等场景。

二、主要内容与分类

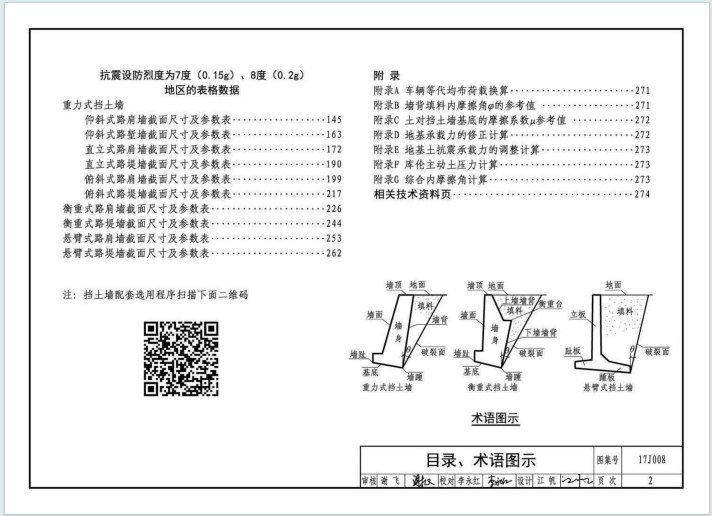

1. 挡土墙类型：涵盖三大类共 10 种挡土墙，具体如下：
   • 重力式挡土墙：依靠自身重量抵抗土压力，结构简单、施工便捷，采用矩形或梯形断面，材料为砂浆砌筑片石、毛石混凝土，适用于小型工程及地质条件良好的场合，注重基础稳定性与排水设计，稳定性需验算抗滑动、抗倾覆性能。
   • 衡重式挡土墙：通过加重墙体（如设置衬砌、加重板）提升抗滑与抗倾覆稳定性，结构较复杂，采用混凝土或钢筋混凝土材料，适用于大型工程、复杂地质条件及坡度陡峭的山区工程，需优化基础设计与整体刚度。
   • 悬臂式挡土墙：以悬臂结构延伸入土体，利用土体重压和基础摩擦力平衡土压力，墙体较薄，采用钢筋混凝土（C30 级），适用于高边坡、复杂地质条件的大型项目，需严格控制悬臂长度与截面尺寸。

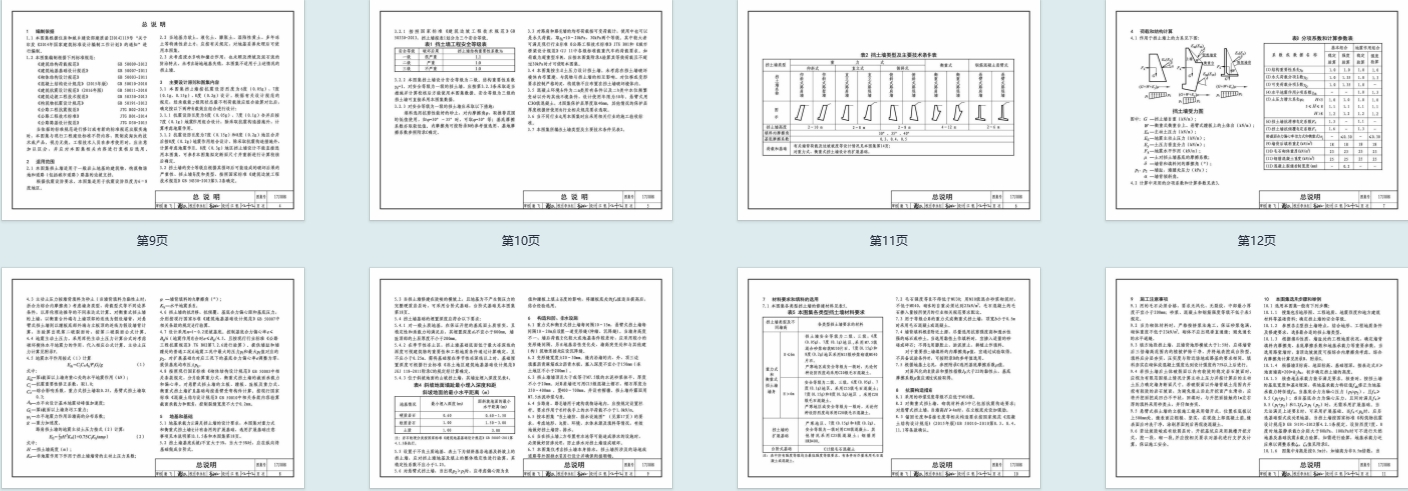

2. 关键设计参数
   • 材料：分砂浆砌筑片石、毛石混凝土、钢筋混凝土三种，悬臂式挡土墙混凝土保护层厚度取 40mm，设计使用年限 50 年。
   • 荷载：均布荷载分 qk=10-20kPa、30kPa 两级，30kPa 可满足各级标准载重汽车荷载要求，超重型车辆需验算等效荷载。
   • 抗震设计：6 度（0.05g）与 7 度（0.1g）合并按 7 度（0.1g）设计，7 度（0.15g）与 8 度（0.2g）合并按 8 度（0.2g）设计，8 度（0.3g）地区需重新计算；安全等级默认二级，一级需调整参数验算，三级可直接套用。

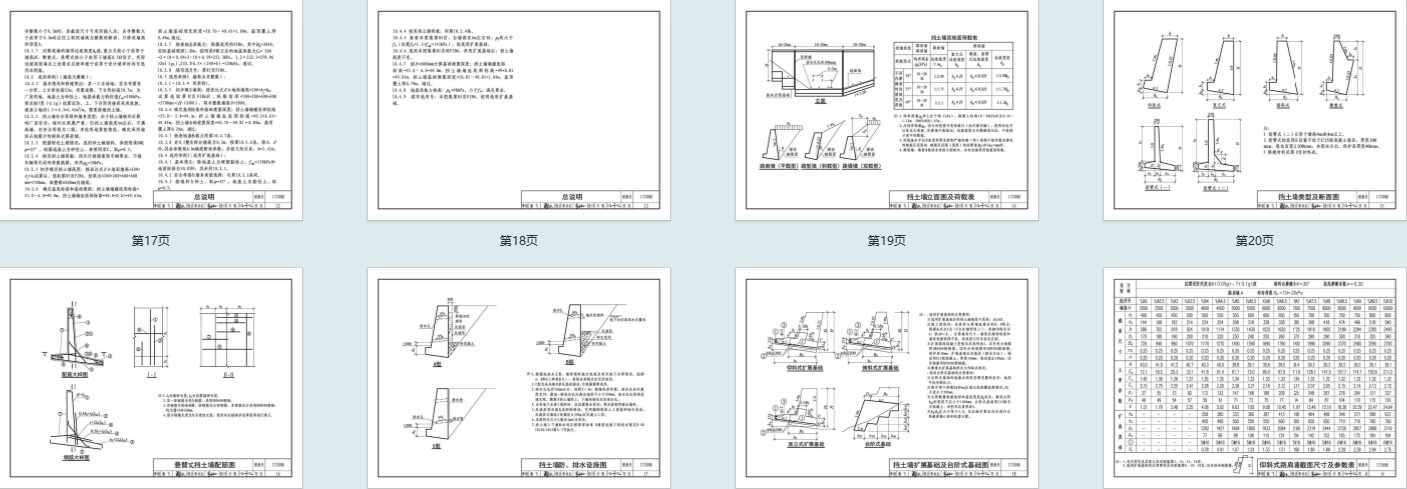

三、施工与构造要求

1. 通用构造：明确泄水孔（间距 2-3m）、变形缝（每 10-20m 一道）等排水与抗裂措施，避免墙体积水失稳。
2. 分类型施工要点
   • 重力式：需保证墙体压实度，严格按图纸控制尺寸与位置。
   • 衡重式：重点把控衡重块位置、尺寸及连接牢固性。
   • 悬臂式：精准控制悬臂部分参数，做好施工过程中墙身支撑。
3. 验收与维护：施工后需验收墙体尺寸、位置、排水系统及基础稳定性；使用中需定期监测裂缝、变形、渗漏，及时维护保养。
