一、编制基础与适用范围

1. 编制依据：根据住房和城乡建设部相关通知及《汽车库、修车库、停车场设计防火规范》GB 50067-2014 等标准规范编制，若所依据标准规范修订或有新规范实施，与现行标准不符的内容无效。
2. 适用范围：供全国建设单位、规划和建筑设计、施工、监理、验收及消防监督人员配合规范使用，也可作为建筑设计相关专业教学参考。

二、核心内容框架

1. 术语定义：明确了汽车库、修车库、停车场等 20 余种相关术语，如地下汽车库（室内地坪与室外地坪高度差大于该层车库净高 1/2）、高层汽车库（建筑高度大于 24m 或设在高层建筑内地面层以上楼层）等，并配有图示说明。
2. 分类和耐火等级
   • 分类标准：根据停车（车位）数量和总建筑面积，将汽车库、修车库、停车场分为 Ⅰ、Ⅱ、Ⅲ、Ⅳ 类，如 Ⅰ 类汽车库停车数量＞300 辆或总建筑面积＞10000㎡。
   • 耐火等级：分为一、二、三级，规定了不同等级下各类建筑构件（防火墙、承重墙、楼板等）的燃烧性能和耐火极限，如一级耐火等级防火墙耐火极限不低于 3.00h。同时明确了不同类型汽车库、修车库的耐火等级要求，如地下、半地下和高层汽车库应为一级。
3. 总平面布局和平面布置
   • 一般规定：汽车库等不应布置在易燃、可燃液体或气体的生产装置区和贮存区；汽车库不应与甲、乙类厂房等贴邻或组合建造，特殊情况下汽车库可设在托儿所等建筑地下部分，但需满足特定分隔和疏散要求。
   • 防火间距：规定了汽车库、修车库、停车场之间及与其他建筑物的防火间距，如一级汽车库与一级厂房防火间距不小于 10m，高层汽车库与其他建筑物的防火间距需增加 3m 等，同时明确了防火间距可减少的情形。
   • 消防车道：汽车库、修车库周围应设消防车道，除 Ⅳ 类外应为环形，尽头式车道需设回车道或回车场（面积不小于 12m×12m），消防车道宽度不小于 4m。
4. 防火分隔和建筑构造
   • 防火分隔：规定了汽车库防火分区最大允许建筑面积，如一级耐火等级单层汽车库为 3000㎡，设置自动灭火系统可加倍。明确了不同类型汽车库、修车库的防火分隔要求，如甲、乙类物品运输车的汽车库每个防火分区最大允许建筑面积不大于 500㎡。
   • 防火墙、防火隔墙和防火卷帘：防火墙应直接设置在承重结构上，防火隔墙和防火墙需从楼地面基层隔断至梁、楼板等底面，墙上开设洞口需设甲级防火门、窗或耐火极限不低于 3.00h 的防火卷帘。
   • 其他构造：电梯井、管道井等应独立设置，井壁采用不燃材料且有相应耐火极限；汽车坡道两侧需用防火墙与停车区隔开，出入口需设防火设施。
5. 安全疏散和救援设施
   • 疏散出口：人员安全出口和汽车疏散出口应分开设置，除特定情况外，每个防火分区人员安全出口不少于 2 个，汽车疏散出口总数不少于 2 个，且需分散布置。
   • 疏散楼梯：建筑高度大于 32m 的高层汽车库等应采用防烟楼梯间，其他采用封闭楼梯间，楼梯间门为乙级防火门，宽度不小于 1.1m。
   • 疏散距离：汽车库内任一点至最近人员安全出口的疏散距离不大于 45m，设置自动灭火系统时不大于 60m。
   • 其他设施：建筑高度大于 32m 的汽车库应设消防电梯；室外疏散楼梯可采用金属楼梯，需满足倾斜角度、栏杆高度等要求。
6. 消防给水和灭火设施
   • 消防给水：汽车库等应设消防给水系统，明确了室外、室内消火栓系统的用水量、设置要求等，如 Ⅰ、Ⅱ 类汽车库室外消防用水量不小于 20L/s。
   • 自动灭火系统：除敞开式汽车库等外，Ⅰ、Ⅱ、Ⅲ 类地上汽车库等应设自动灭火系统，可采用自动喷水灭火系统、泡沫 – 水喷淋系统等，并规定了喷头布置等要求。
7. 供暖、通风和排烟
   • 供暖和通风：不得采用明火取暖，特定汽车库和修车库应采用集中供暖，通风系统宜独立设置，风管采用不燃材料。
   • 排烟：除特定情况外，汽车库等应设排烟系统，防烟分区建筑面积不宜大于 2000㎡，可采用自然排烟或机械排烟，规定了排烟量、排烟口设置等要求。
8. 电气
   • 供电负荷：消防用电设备供电负荷分一、二、三级，如 Ⅰ 类汽车库按一级负荷供电。
   • 应急照明和报警系统：除特定情况外，汽车库内应设消防应急照明和疏散指示标志，部分汽车库、修车库应设火灾自动报警系统，消防控制室宜独立设置。

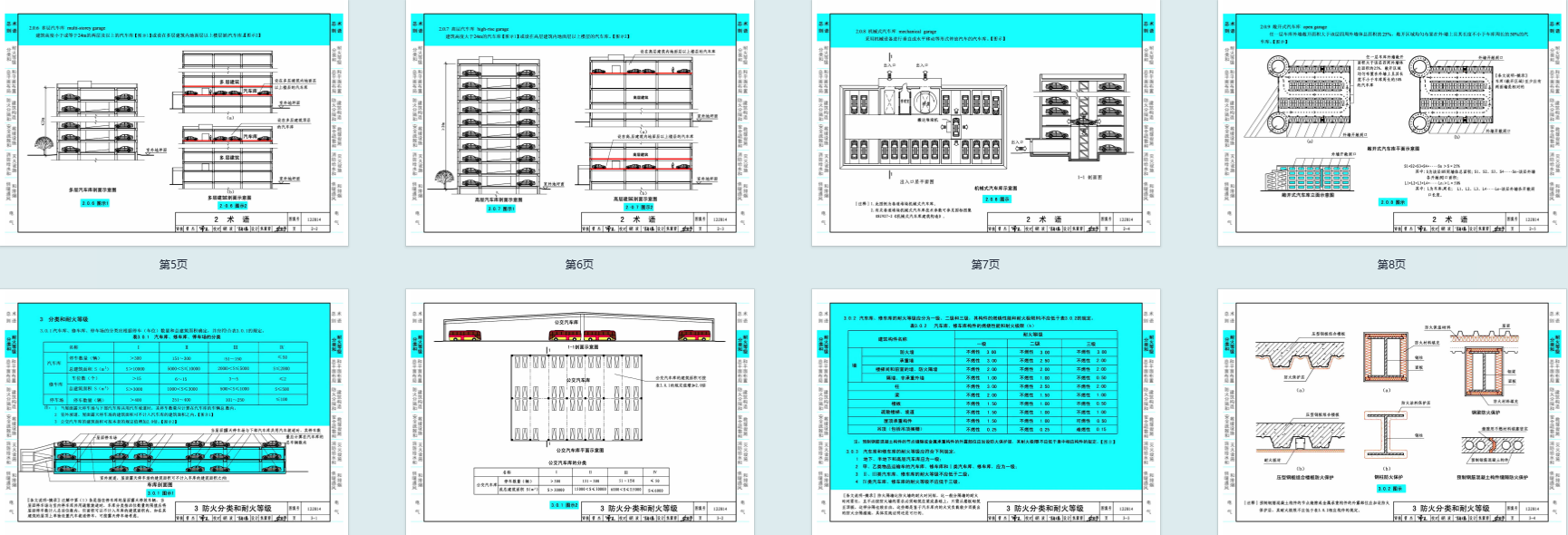

三、图集特点与说明

• 以规范条文为依据，通过图示、表格等形式直观呈现规范要求，便于理解执行。
• 对强制性条文用黑体标注，普通条文用宋体，白底部分为图示和注释（仿宋体），并配有图示编号、条文说明和注释辅助理解。
• 涉及防火墙等防火构造用红色填充或表示，清晰区分。
• 包含相关企业停车设备等技术资料，为实际工程提供参考。
