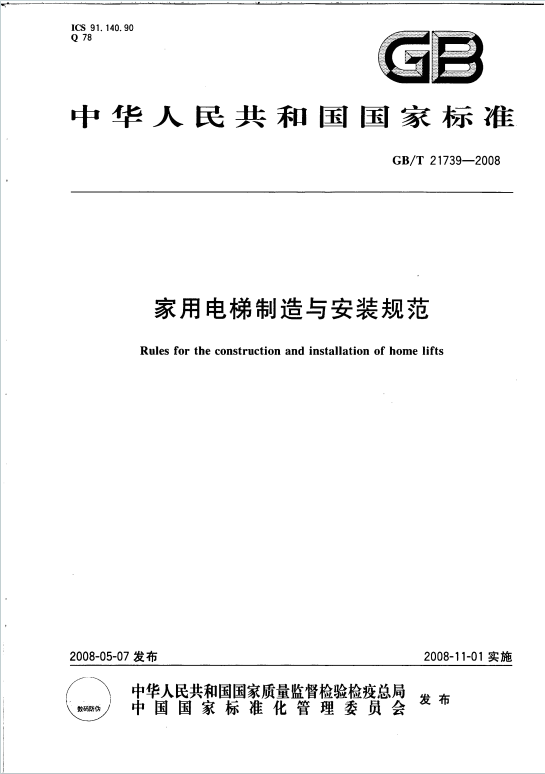

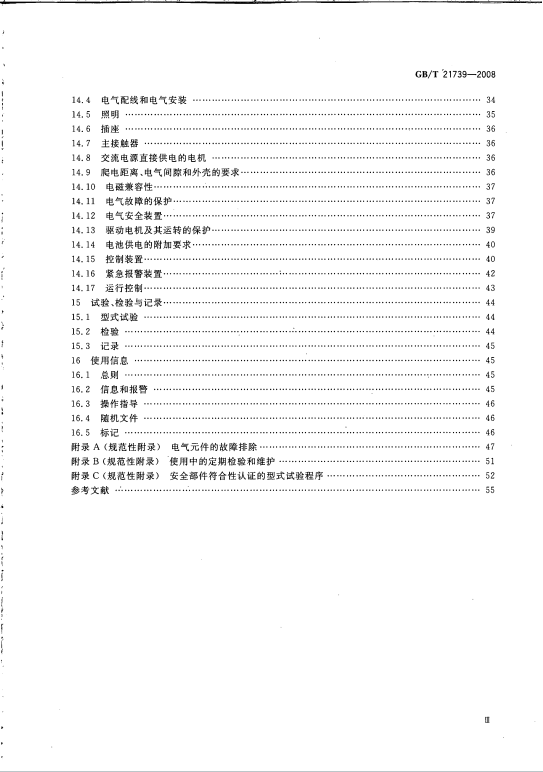

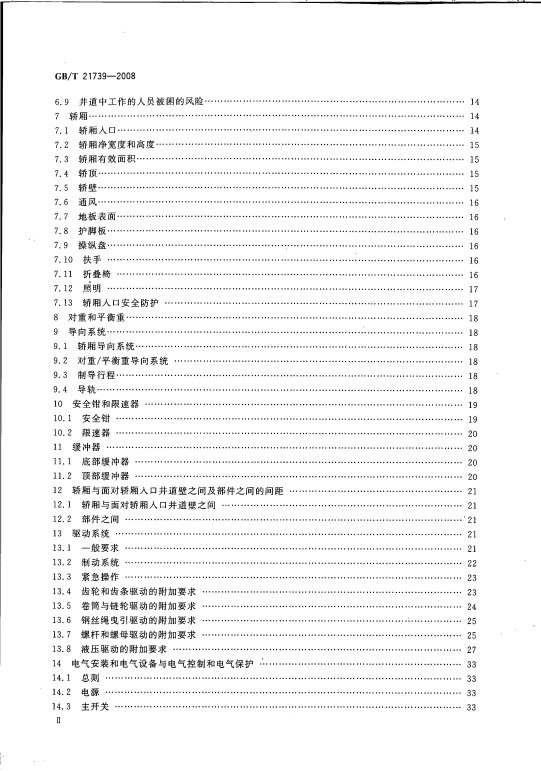

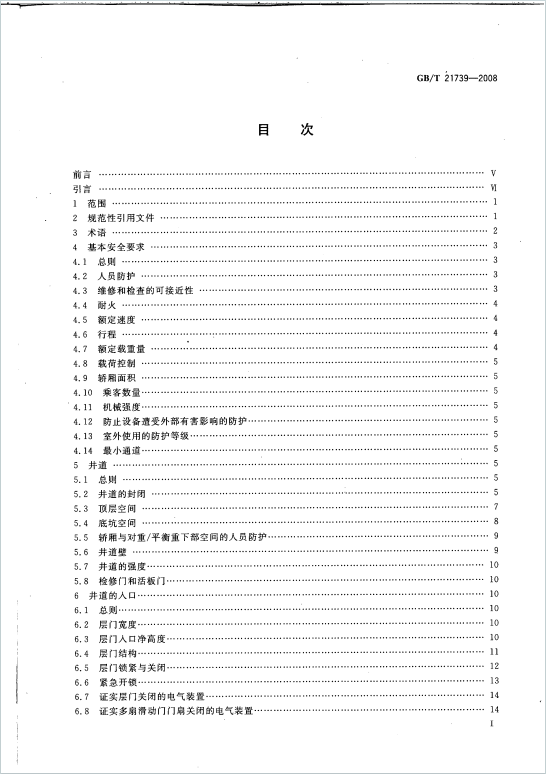

GBT21739-2008《家用电梯制造与安装规范》百度网盘PDF电子版下载

一、基本信息与适用范围

• 适用对象：仅供单一家庭使用的电梯，运行路径与垂直方向倾斜角≤15°，额定速度≤0.4m/s（无轿门时宜≤0.3m/s），额定载重量≤400kg，轿厢面积≤1.6㎡，行程≤12m，可采用钢丝绳、链条、齿轮齿条、液压等驱动方式，具有独立井道。
• 不适用情况：公众使用的电梯、极端环境或特殊工况（如防爆、火灾期间使用）、主要用于运货的电梯等。

二、核心术语定义

三、基本安全要求

1. 人员防护与机械强度
   • 部件需防护以避免剪切、挤压等风险，符合 GB/T 8196 等标准关于安全距离的要求。
   • 井道壁、轿壁等需承受 300N 力无永久变形，弹性变形≤15mm；底坑地板需支撑两人重量（每人 1000N）。
2. 运行参数限制
   • 额定载重量按轿厢面积≥250kg/㎡计算，乘客数量按额定载重量 ÷75kg 向下圆整。
   • 室外使用的电气设备防护等级≥IP54。

四、井道与轿厢要求

1. 井道
   • 封闭形式：全封闭井道需无孔围壁，仅允许层门、检修门等开口；部分封闭井道（如观光电梯）围壁高度随与运动部件的距离动态调整（如距离 0.5m 时高度≥2.5m，距离 2.0m 时可降至 1.1m）。
   • 顶层与底坑：顶层需满足轿顶上方空间容纳 0.5m×0.6m×0.8m 长方体；底坑需设停止装置和电源插座，空间容纳 0.5m×0.6m×1.0m 长方体。
2. 轿厢
   • 结构：净高度≥2m，净宽度≥0.6m，地板需防滑且与层站地板有颜色差异；需设护脚板（垂直高度≥0.75m，斜面投影≥20mm）。
   • 安全防护：无轿门时需装设光幕等保护装置，作用范围从地坎上 6mm 至 1.8m 高度；轿顶需设护栏（高度≥1.1m），站人面积≥0.12㎡。

五、安全装置与驱动系统

1. 安全装置
   • 安全钳与限速器：轿厢需设安全钳（渐进式），由限速器触发，动作速度≥115% 额定速度且 < 0.63m/s，制动距离≤150mm；限速器绳张力≥300N，安全系数≥8。
   • 缓冲器：轿厢和对重下方需设缓冲器，液压式电梯还需设顶部缓冲器（特殊情况除外）。
   • 门锁装置：层门锁紧元件啮合≥7mm，需电气安全装置验证关闭状态，紧急开锁需专用钥匙。
2. 驱动系统
   • 曳引驱动：悬挂绳≥2 根，安全系数≥12，曳引轮与绳径比≥25；需满足 125% 额定载重量下不打滑，对重压缓冲器时不能提升空载轿厢。
   • 液压驱动：液压缸、管路需承受 2.3 倍满载压力，破裂阀 / 节流阀需防止超速下降（速度≤额定速度 + 0.15m/s）；需设紧急下降阀，速度≤0.15m/s。
   • 螺杆螺母驱动：需设安全螺母（承载螺母失效时受力），自锁系统摩擦系数≤0.06。
