编制情况

• 批准与编制：由中国建筑标准设计研究院组织编制，2018 年 8 月出版，实行日期为 2018 年 1 月 1 日，统一编号为 GJBT-L481，图集号 17MR405。
• 编制依据：依据《城市道路路基设计规范》《公路路基设计规范》《砌体结构设计规范》等多项标准规范。
• 适用范围：适用于一般地质条件下，地基动峰值加速度≤0.20g 地区，墙高 1~7m 的重力式挡土墙，不适用于浸水式挡土墙及地质灾害地区。

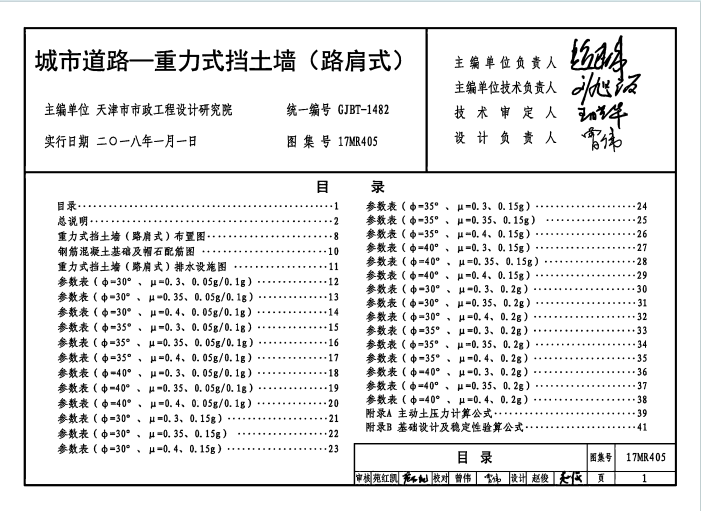

主要内容

• 总说明：涵盖编制依据、设计参数（如车辆附加荷载、地震动峰值加速度等）、材料要求（石料、砂浆、混凝土等强度等级）、挡土墙计算（土压力、稳定性验算等）、构造设计（基底坡度、伸缩缝等）及防排水设施等内容。
• 布置与构造图：包括重力式挡土墙的立面、平面、断面图，以及钢筋混凝土基础、帽石配筋图和排水设施图等，详细展示了挡土墙的结构形式和构造细节。
• 参数表：提供了不同填料内摩擦角、基底摩擦系数及地震烈度下的挡土墙设计参数，如墙高、基础宽度、工程量等。
• 附录：包含主动土压力计算公式和基础设计及稳定性验算公式，用于挡土墙的力学计算。

技术要点

• 材料：石料强度等级不低于 MU30，砂浆强度等级不低于 M7.5，片石混凝土强度等级不低于 C20，钢筋采用 HRB400。
• 计算内容：采用极限状态设计的分项系数法，验算挡土墙的抗滑动、抗倾覆稳定性及基底压应力，考虑车辆荷载、地震力等作用。
• 构造要求：基底设逆坡，基础埋深在冰冻线以下，设伸缩缝和沉降缝，墙身设排水孔和反滤层。
• 施工与验收：石料砌筑需错缝搭砌，砂浆饱满，墙背填料选用透水性好的材料，分层压实，验收时检查平面位置、高程、垂直度等实测项目。

相关图集

• 17MR406《城市道路 — 现浇钢筋混凝土挡土墙（路肩式）》：适用于现浇悬臂式或扶壁式钢筋混凝土路肩挡土墙。
• 16D702-6、16MR606《城市照明设计与施工》：适用于城市照明工程施工及验收。
• 17MR302《城市道路 — 盐渍土路基设计》：适用于东部沿海氯盐渍土地区城市道路路基设计。
