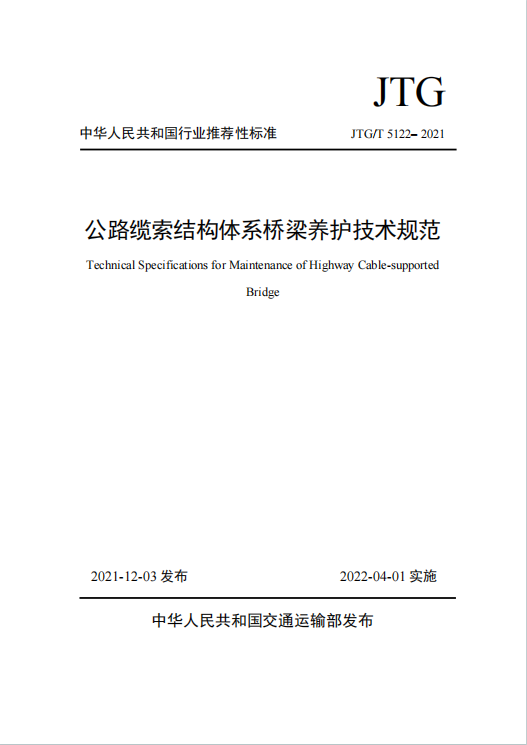

JTG/T5122-2021《公路缆索结构体系桥梁养护技术规范》百度网盘PDF下载

一、规范整体框架与适用范围

• 定位：行业推荐性标准，用于规范公路缆索结构体系桥梁（斜拉桥、悬索桥）的养护工作，提高养护技术水平与运营安全保障水平。
• 适用范围：适用于公路斜拉桥与悬索桥的养护，公铁两用桥的公路部分可参照执行。

二、养护方针与工程分类

• 养护方针：贯彻 “规划指导、预防为主、防治结合、精细严密”，保障桥梁安全、耐久与行车舒适。
• 工程分类：分为预防养护、修复养护和应急养护。

三、检查、监测与评定体系

• 检查分类：
  • 初始检查：新建或加固改造后建立初始档案，未检查的在役桥追溯初始状态。
  • 日常巡查：分日巡查（1 次 / 日）和夜巡查（1 次 / 周），关注明显病害和功能异常。
  • 经常检查：每月不少于 1 次，抵近目测，根据技术状况等级调整频率，采用循环检查。
  • 定期检查：周期 1 年，技术状况 1-2 类可循环抽检（3 年内全覆盖），3-5 类全面检查。
  • 特殊检查：针对难以判明损伤、养护工程或突发事件后，采用仪器测试和辅助试验。
• 结构监测：监测动静力状态与运营安全，数据与检查相互补充，每季度评估，突发事件后及时分析。
• 桥梁评定：包括技术状况（按 JTG/T H21）和适应性评定（按 JTG 5120、JTG/T J21），周期 10-15 年，后每 3-8 年一次。

四、养护策略

• 一般规定：强化日常养护，主动预防养护，有效实施修复养护，编制不少于 20 年的养护规划，每 3-5 年评估修订。
• 斜拉桥对策：针对斜拉索、主梁、索塔等部件的典型病害，采取预防、修复和应急养护措施。
• 悬索桥对策：对主缆、索夹、吊杆、索鞍等部件的病害进行分类养护。

五、各部件养护要点

• 斜拉桥：
  • 斜拉索：清洁、预防养护（换油、防腐）、修复（护套修补、减振装置修复、索力调整、换索）。
  • 索塔：清洁、涂层维护、裂缝修补、锚固区修复。
  • 桥墩与基础：清洁、冲刷防护、结构修复。
• 悬索桥：
  • 主缆体系：清洁、预防养护（涂装、螺杆复拧）、修复（防护层重涂、钢丝拼接、索夹更换）。
  • 索塔、锚碇与锚梁：鞍室除湿、混凝土裂缝修补、钢结构防腐。
• 主梁：
  • 钢主梁：清洁、锚固区养护、涂层维护、裂缝修复。
  • 混凝土主梁：清洁、钢筋防锈、裂缝修补。
  • 组合主梁：结合面检查与修复。
• 桥面系及附属设施：包括桥面铺装、护栏、伸缩装置、排水设施、支座、防撞设施、塔梁阻尼器、除湿系统等的养护与修复。

六、养护技术管理

• 一般规定：明确管理责任，配置专业人员，安排专项资金，提升机械化和信息化水平。
• 工程质量：养护后技术状况不低于 2 类，建立质量管理体系，明确依据和目标。
• 作业安全：遵守安全规程，恶劣天气暂停作业，限制交通时制定方案并公示，密闭空间作业需符合规定。
• 信息化与档案：建立养护管理系统和健康监测系统，“一桥一档”，包含基本情况、检查、维修等资料。

七、附录

• 附录 A：桥梁基本状况卡片，记录桥梁行政、技术指标等信息。
• 附录 B：规范性检查表格，包括初始检查、巡查、经常检查记录表。
• 附录 C：悬索桥主缆开缆检查方法，规定检查频率、部位、方法及恢复要求。
