一、基本信息

• 编号与名称：DBJT25-164-2018，《建筑边坡支护结构及防排水构造》。
• 适用范围：适用于甘肃省一般地质条件下的建筑边坡支护，市政、公路等边坡可参考，涵盖软土、湿陷性黄土等特殊地质，以及高烈度抗震地区。
• 编制依据：以《建筑地基基础设计规范》《建筑边坡工程技术规范》等国家及地方标准为依据。

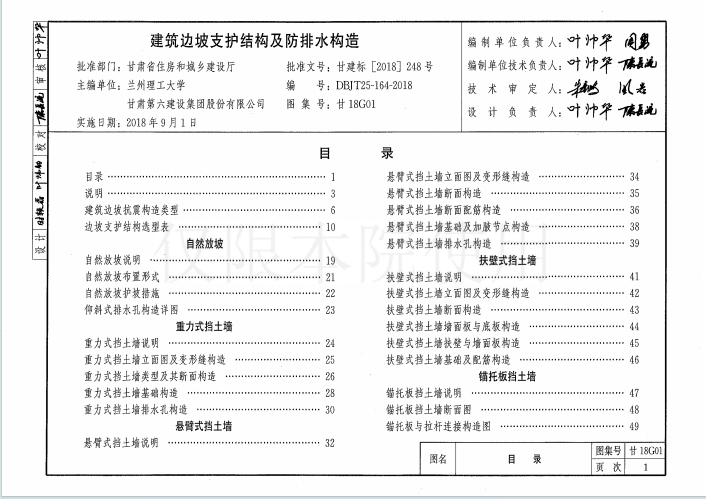

二、主要内容

1. 边坡支护结构类型

• 自然放坡：适用于场地开阔、稳定性好的边坡，土质边坡≤10m，岩质≤25m，需分级开挖并设置截水沟、排水沟等防排水措施。

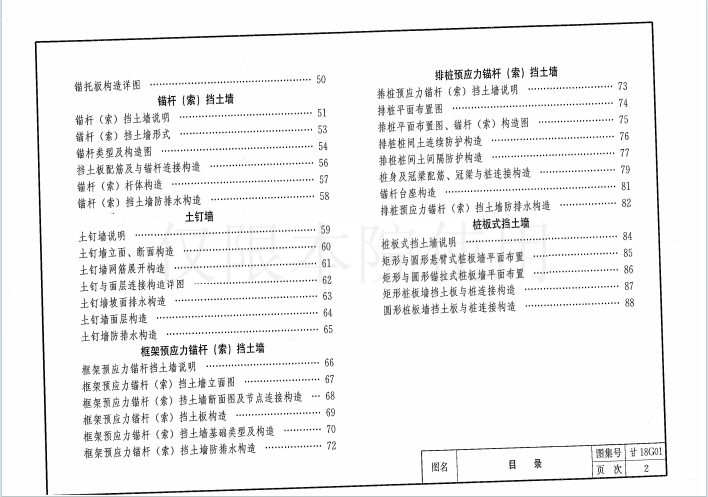

• 挡土墙类：
  • 重力式：分俯斜、仰斜等类型，土质边坡≤10m，岩质≤12m，材料为浆砌石或混凝土，需设泄水孔和反滤层。
  • 悬臂式 / 扶壁式：适用于地基承载力低的填方边坡，悬臂式≤8m，扶壁式≤12m，采用钢筋混凝土结构，设凸榫增强抗滑稳定性。
• 锚杆（索）类：包括锚托板、框架预应力锚杆等，适用于岩质或高边坡，锚杆需进行防腐处理，预应力锚杆需张拉锁定。
• 土钉墙：适用于 6-12m 挖方边坡，坡比≤1:0.2，采用钢筋土钉或钢管土钉，喷射混凝土面层，需设置泄水孔。
• 排桩预应力锚杆（索）挡土墙：由排桩、冠梁和锚杆组成，适用于稳定性差或需保护相邻建筑的边坡，桩间土需防护。
• 桩板式挡土墙：分悬臂式（≤15m）和锚拉式（≤25m），用于滑坡治理或填方支挡，桩体需配筋设计。

2. 防排水构造

• 地表排水：坡顶设截水沟（距坡顶≥5m），坡面和平台设排水沟，坡度 2%-3%，湿陷性黄土区需硬化反坡。
• 地下排水：采用仰斜式排水孔（仰角≥6°）、排水盲沟，排水孔间距 2-3m，需设反滤包防止堵塞。
• 特殊措施：挡土墙后设反滤层，土钉墙和锚杆墙的泄水孔外倾 5%，最低排孔高出地面≥200mm。

3. 抗震构造要求

• 建筑与边坡间距：高层建筑距坡顶≥20m 或坡高 H 较小值，基础底板边缘距坡底≥1.2 倍坡高 H1。
• 桩基与锚固：黄土边坡桩基埋深≥H/2，锚杆需穿过潜在滑面 1.5m，预应力锚杆张拉后封锚混凝土强度≥C30。
• 多级边坡处理：台地建筑需同时满足上下边坡支护要求，设置永久性支护与排水设施。

4. 施工与监测

• 施工要点：
  • 土钉墙、锚杆墙需分段施工，注浆强度达 70% 后张拉。
  • 排桩垂直度偏差≤1/150，桩间土防护采用钢筋网 + 混凝土面层。
• 监测项目：坡顶位移、锚杆拉力、地表裂缝等，一级边坡竣工后监测≥2 年。

三、附录与关键数据

• 边坡支护选型表：汇总各支护形式的适用范围、高度限值及防排水措施，如土钉墙不适用于一级边坡，排桩预应力锚杆墙适用于复杂环境。
• 抗震构造图：详细图示高层建筑与边坡的位置关系、桩基埋深及锚固要求。
• 防排水节点：仰斜式排水孔、反滤包、泄水孔构造详图，明确尺寸与材料规格。
