该中医医院内科综合大楼项目建筑面积 37968.02㎡，地上 15 层、地下 2 层，采用框架剪力墙结构，设置 550 张床位。作为区域医疗重点工程，项目面临施工场地紧张、管线复杂、工艺要求高的挑战。

一、全流程 BIM 应用：精准解决施工难题

（一）施工场地动态规划

利用 BIM 三维模型对地基基础、主体结构、装饰装修三阶段场地进行动态模拟，优化临建布置、塔吊定位及材料堆放区域。通过模拟调整临时道路与材料运输动线，减少二次搬运距离约 150 米，场地利用率提升 20%，临时设施成本节约 12%。

（二）全专业建模与图纸优化

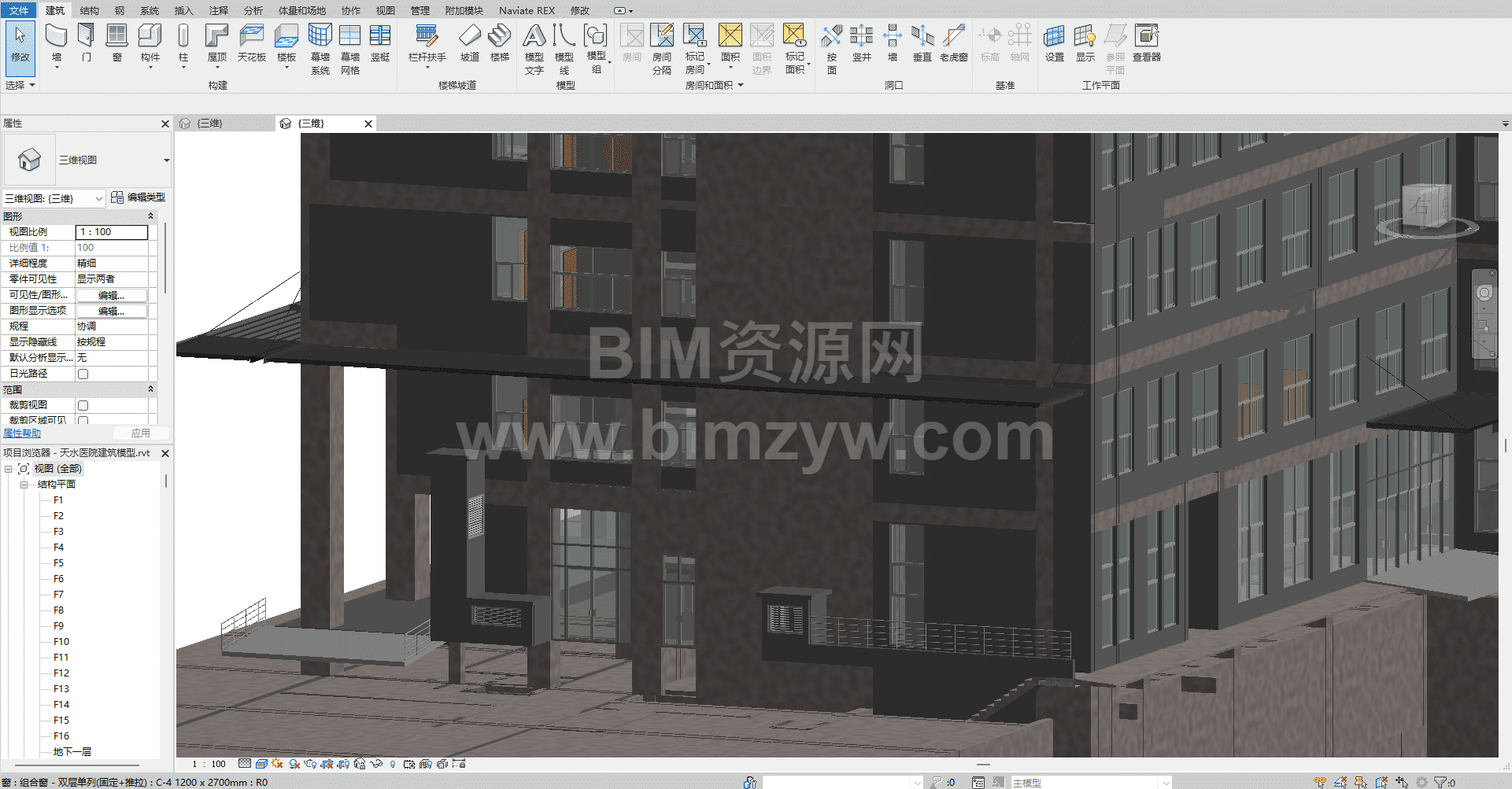

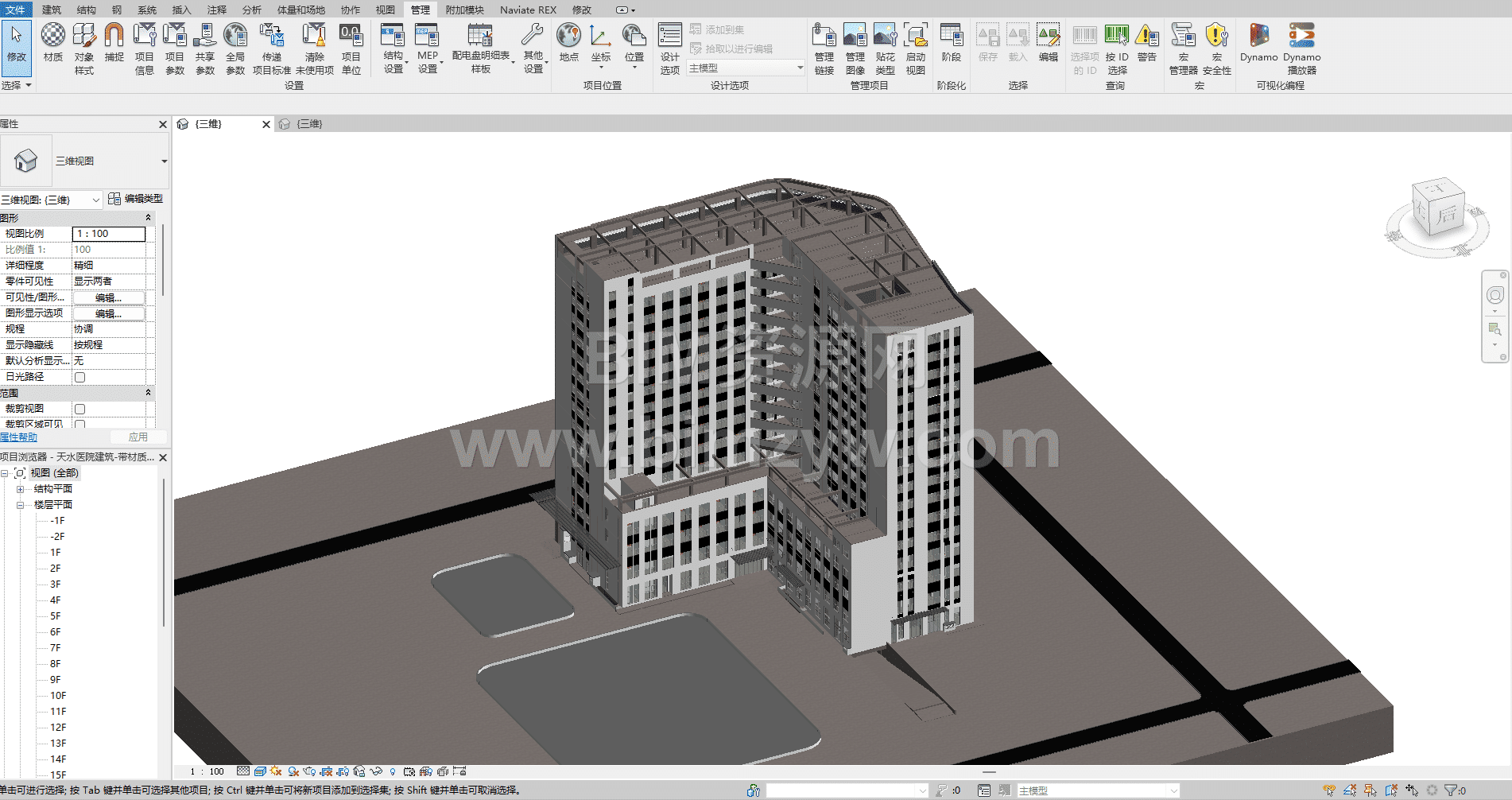

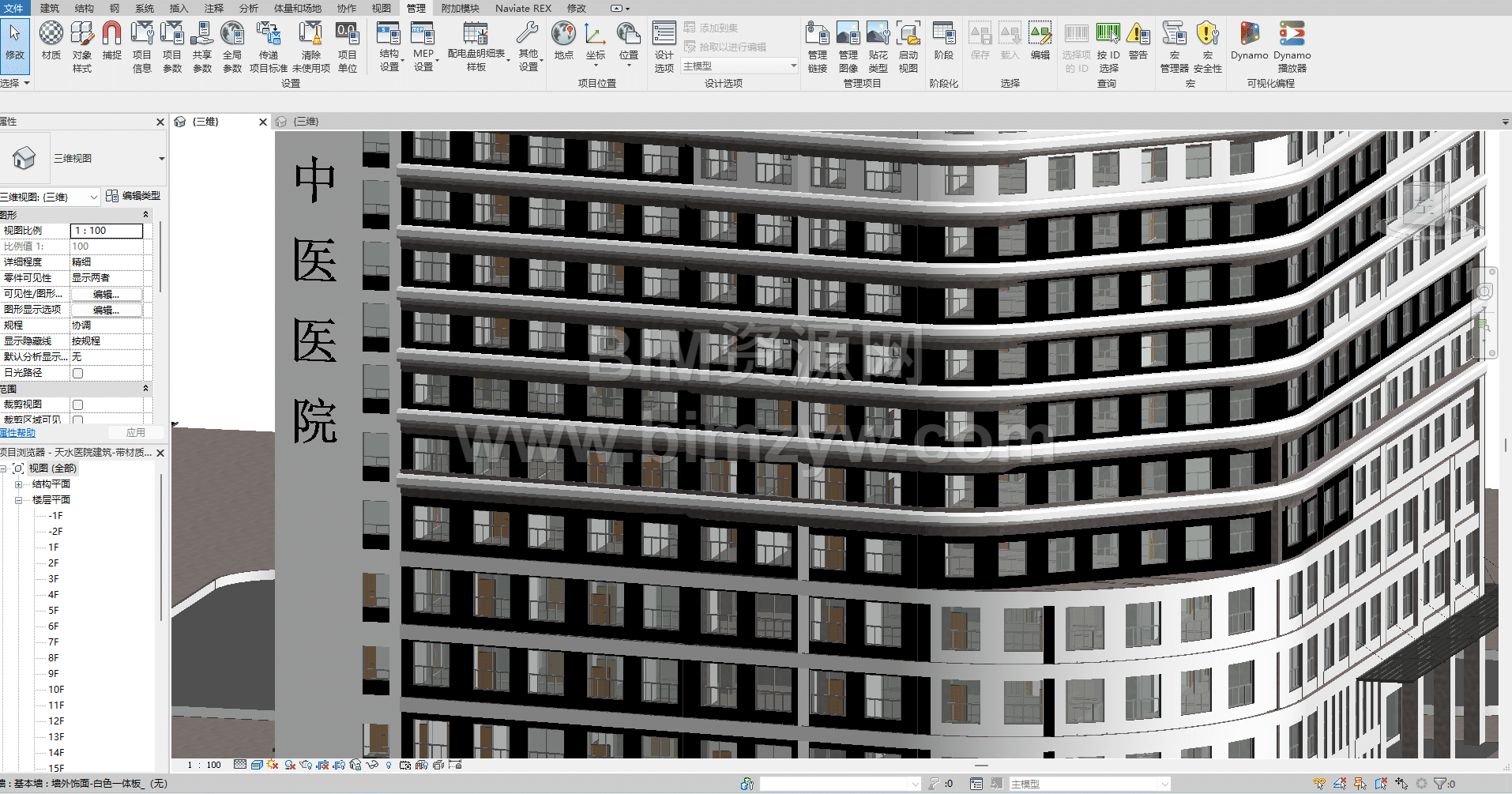

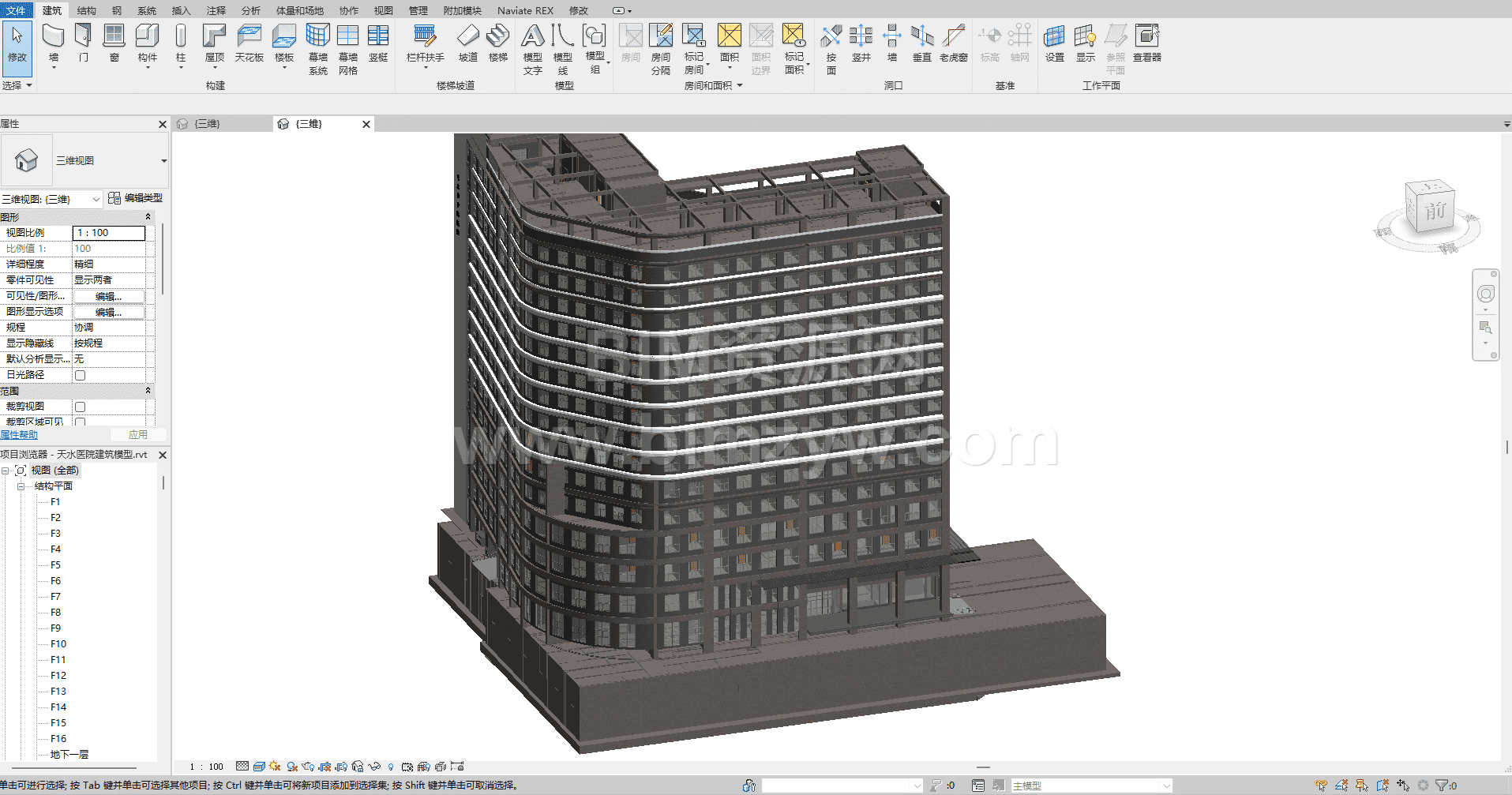

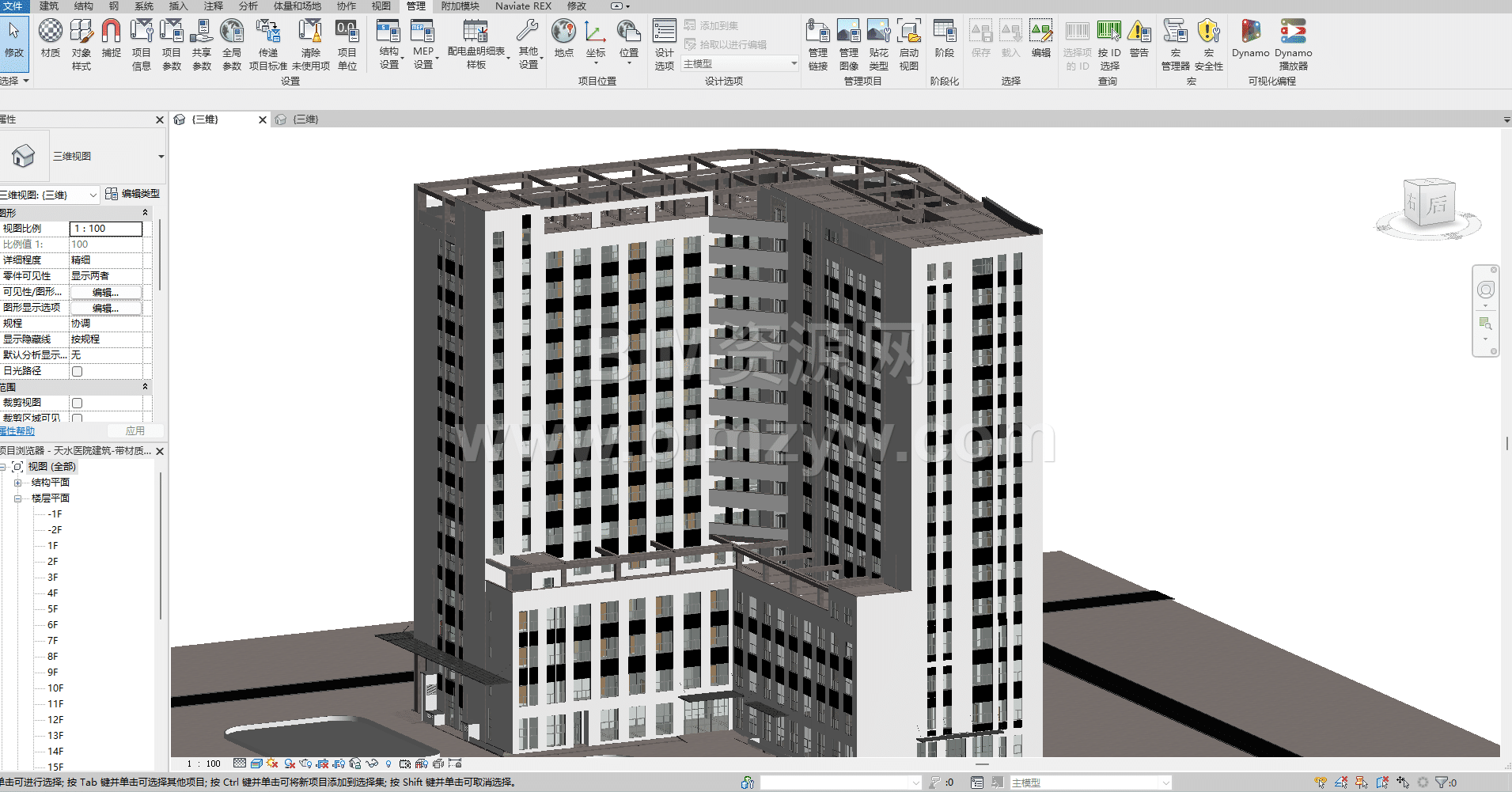

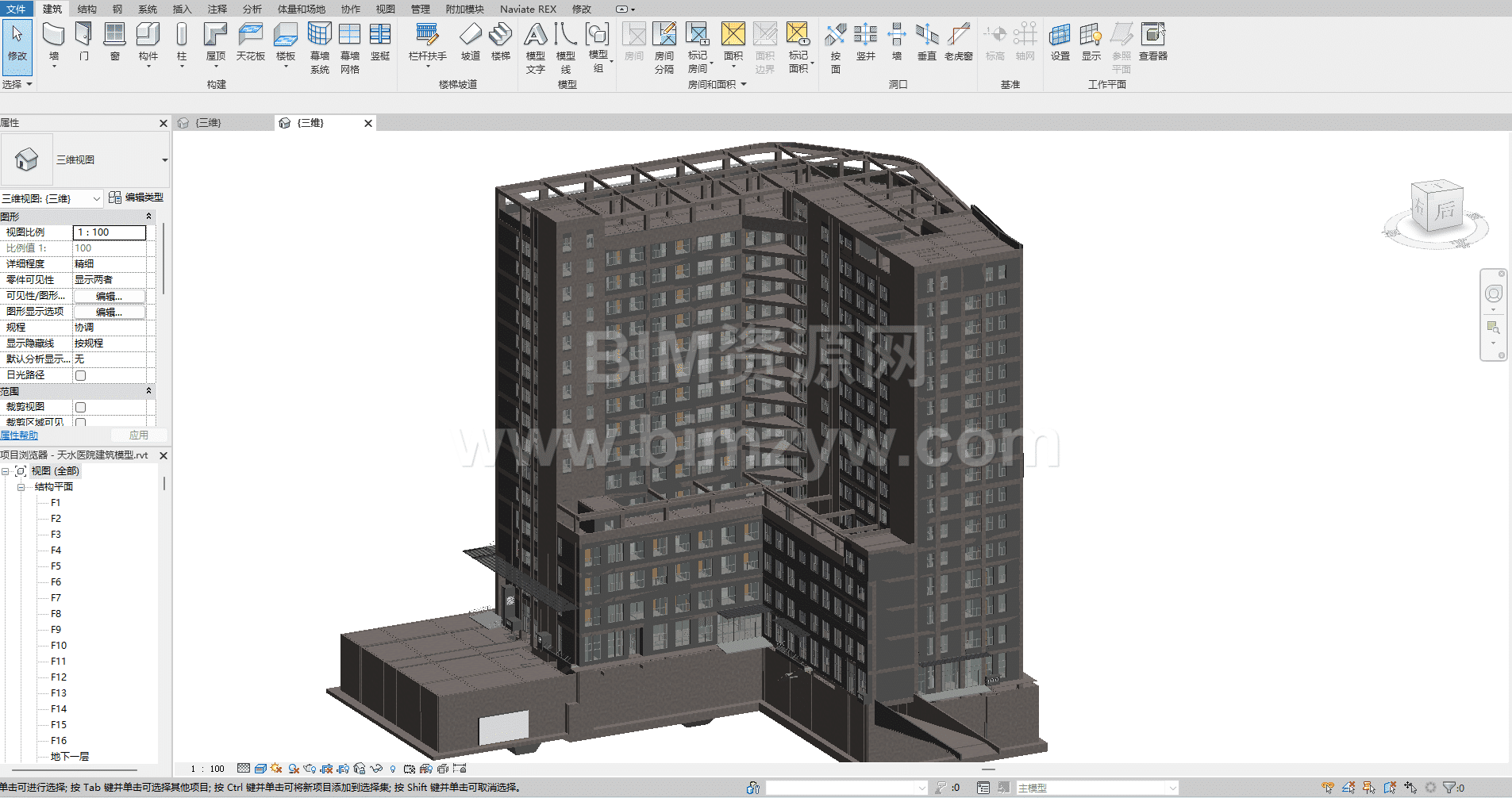

采用 Revit 建立建筑、结构、机电全专业模型，在建模中发现设计问题 47 处，涵盖剪力墙厚度缺失、悬挑梁支撑不足等结构问题，以及机电管线标高矛盾等。例如，H-J 轴产物分析扩增室填充墙与窗冲突问题通过模型提前发现，避免拆改损失超 5 万元。模型辅助图纸会审，缩短设计确认周期 10 天。

（三）机电安装深化设计

机电模型整合给排水、暖通、电气专业，通过 Navisworks 碰撞检查发现管线冲突 189 处，优化后实现 DN50 以上管线零碰撞。针对地下车库复杂区域进行净高分析，优化后走廊净高从 2.1 米提升至 2.4 米，出具深化图纸 35 套，指导现场安装一次合格率达 98%。制作空调机房、卫生间管线节点动画，可视化交底使施工效率提升 30%。

（四）砌体工程精细化管理

通过 Revit 进行砌体排砖模拟，自动生成最优排布方案，精确计算蒸压加气混凝土砌块、导墙砖等用量，误差控制在 2% 以内。施工中按楼层分段组织材料进场，减少现场堆放占地 40㎡，砌块损耗率从 8% 降至 5%，节约材料成本约 8 万元。配套导出排砖图与工程量清单，指导工人精准砌筑，缩短工期 5 天。

二、技术创新：从模型应用到智慧管理

（一）基坑施工动态模拟

利用 Fuzor 对基坑支护工艺进行 4D 模拟，动态展示护坡桩、锚杆施工顺序及应力变化，提前发现土钉墙与降水井位置冲突 2 处，调整后避免工序返工。模拟视频用于现场技术交底，施工人员对复杂工艺理解度提升 60%，基坑施工周期缩短 7 天。

（二）模型动态剖切与问题整改

通过 BIM 模型动态剖切功能，实时查看结构内部构造，发现地下二层剪力墙钢筋布置与梁冲突 3 处，及时调整钢筋绑扎顺序，避免隐蔽工程质量隐患。剖切模型同步用于质量验收，减少现场实测误差，混凝土构件合格率从 92% 提升至 96%。

（三）智慧工地集成应用

将 BIM 模型与广联达数字项目管理平台对接，实现三大核心功能：
安全管理方面，模型关联隐患点位，通过手机端实时上报外脚手架安全网封闭不严等问题，整改响应速度提升 50%，隐患整改率达 100%。劳务管理上，实名制系统与模型楼层信息联动，实时统计各区域作业人数，出勤率数据误差小于 1%，工资结算效率提升 70%。物料管控基于模型工程量数据，混凝土进场验收误差控制在 ±1%，钢材超负差率降低至 0.8%，累计节约材料成本 15 万元。
