兰州某吾悦广场项目在机电安装工程中的BIM应用（全套文件共包含BIM模型、汇报PPT及演示视频等）-BIM资源网

该吾悦广场项目作为西北地区重点商业综合体，位于兰州市核心地段，总投资 6.8 亿元，总建筑面积 42.16 万㎡，涵盖 30.73 万㎡商业区与 11.42 万㎡住宅区。项目地处闹市区，紧邻地铁 1 号线及多条城市主干道，施工面临场地局限、结构复杂、管线密集、环保压力大、工期紧迫等核心难题。通过 BIM 技术的全流程应用，实现了机电安装工程的精细化管理与创新突破。

一、BIM 实施体系构建：标准化建模与全流程协同

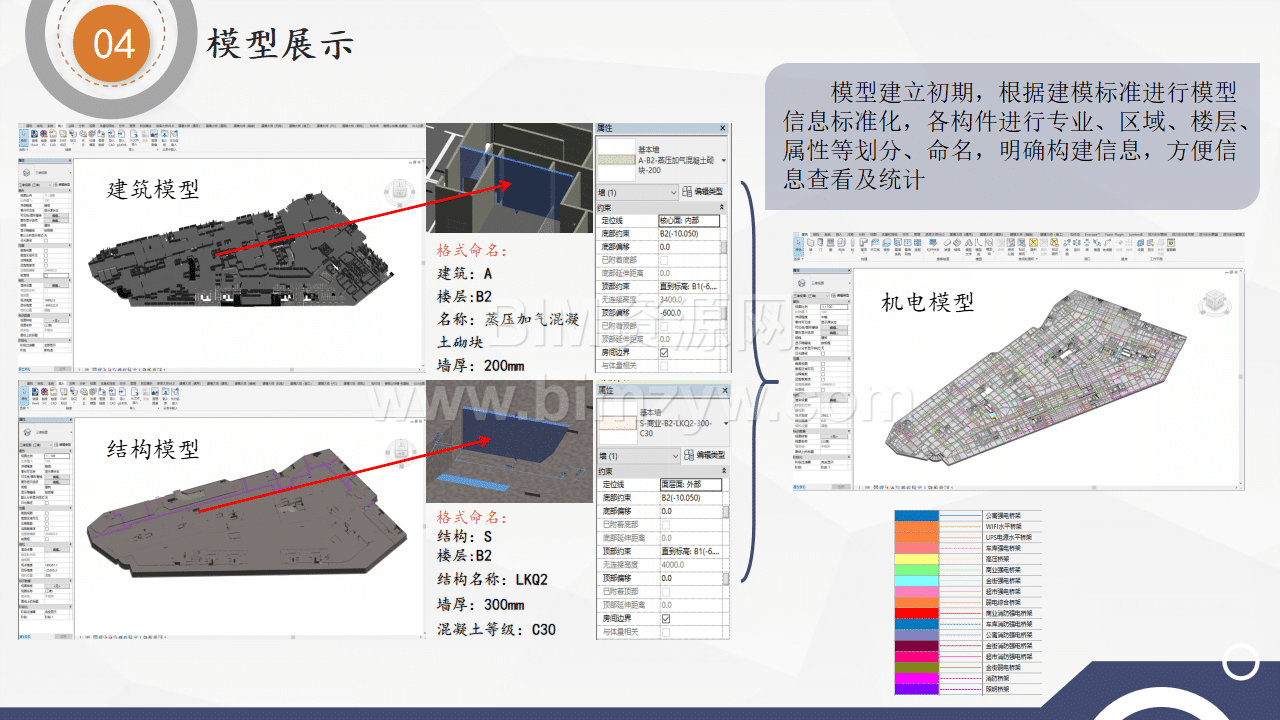

项目施工阶段模型精度达 LOD300，土建构件命名关联楼层、类型及混凝土等级，机电管线按系统、材质、连接方式命名并采用色标管理区分系统类型。成立 12 人 BIM 团队，涵盖建筑、结构、机电专业，采用 Revit 2018 建立全专业模型，Navisworks 进行碰撞检查，Fuzor 2020 模拟施工进度，Lumion 10.0 制作漫游视频。部署 12 台高性能工作站，配备专业显卡，支持复杂模型运算。建立 “周例会 + 碰撞报告” 机制与 BIM 应用奖惩考核制度，累计开展线上培训 20 余次，覆盖 400 余人次。

二、BIM 技术全场景应用：破解机电安装难题

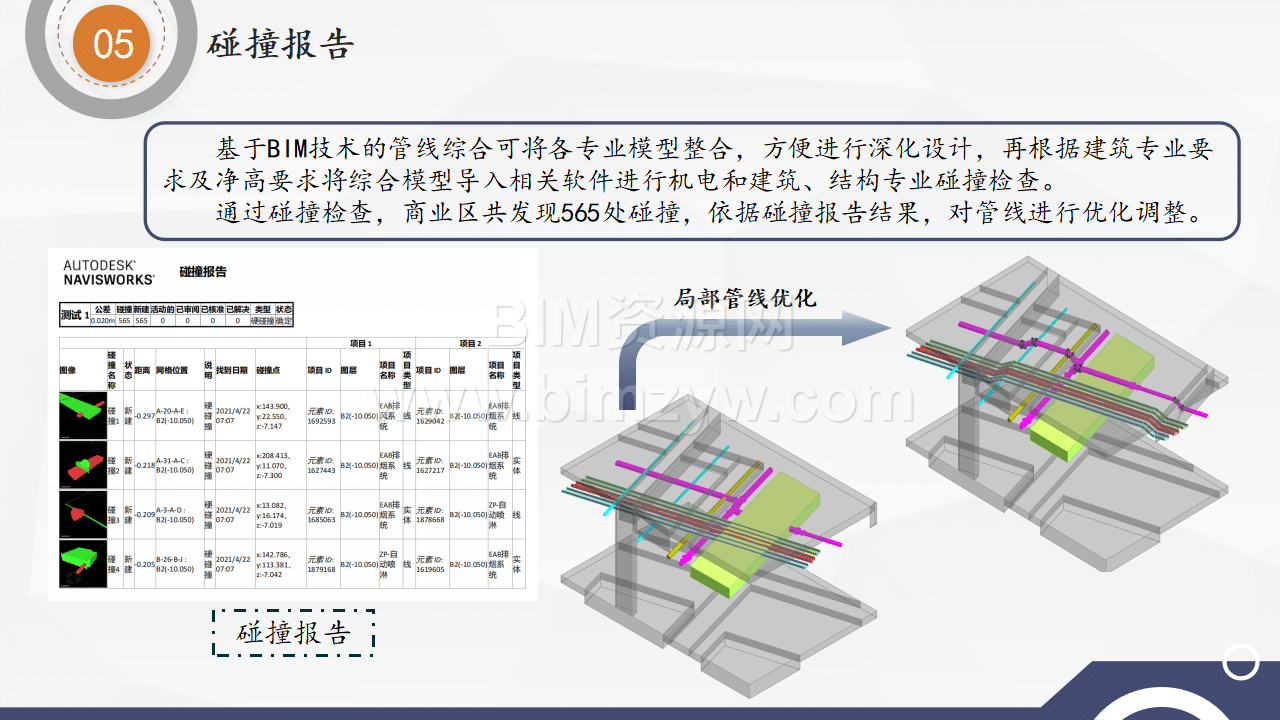

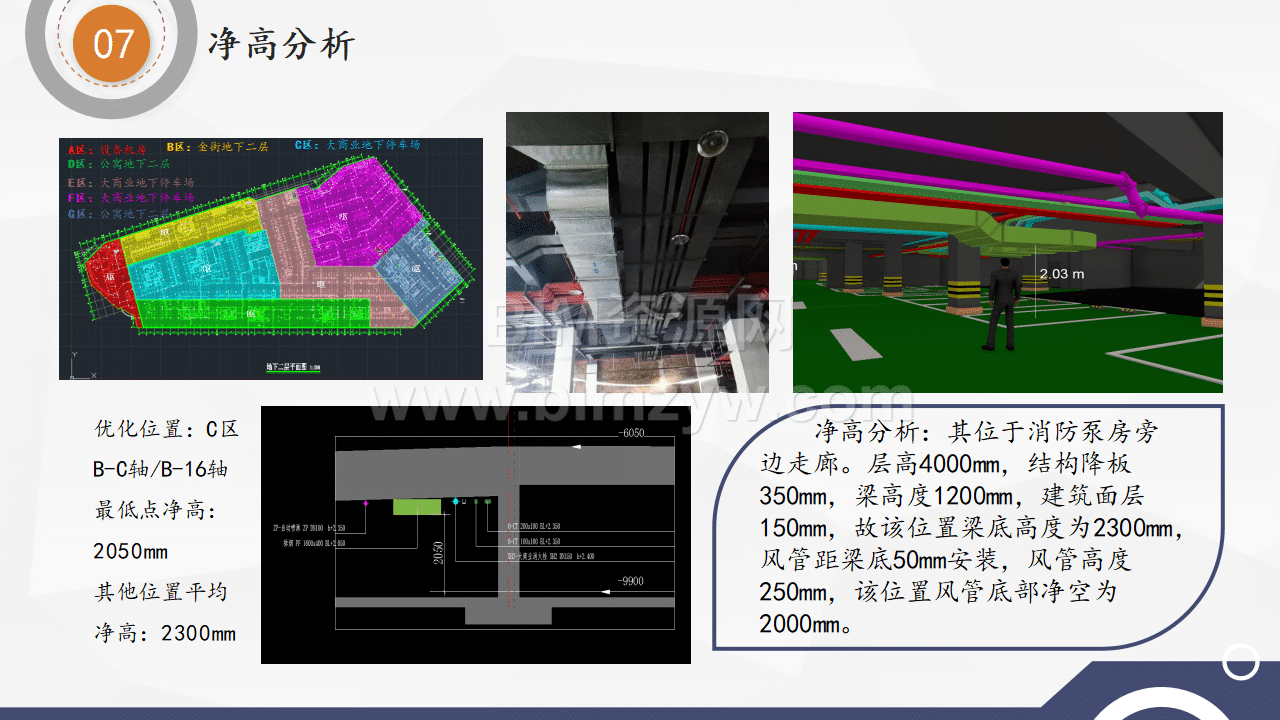

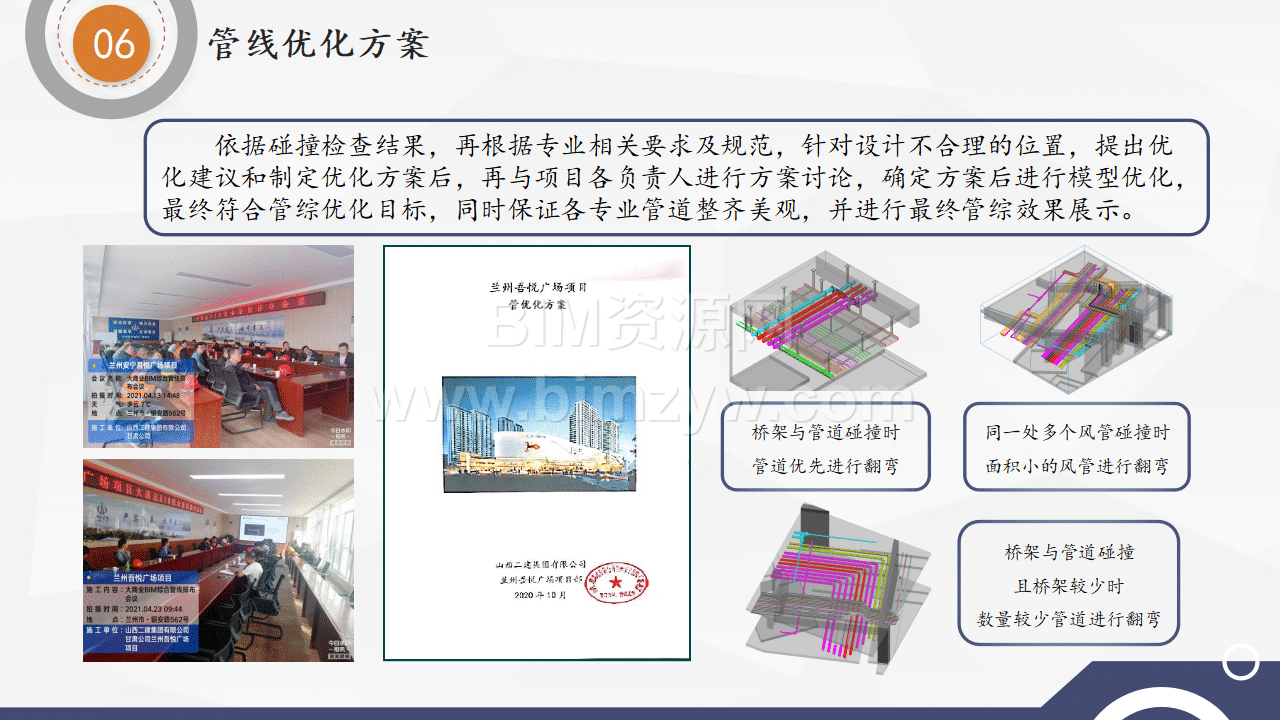

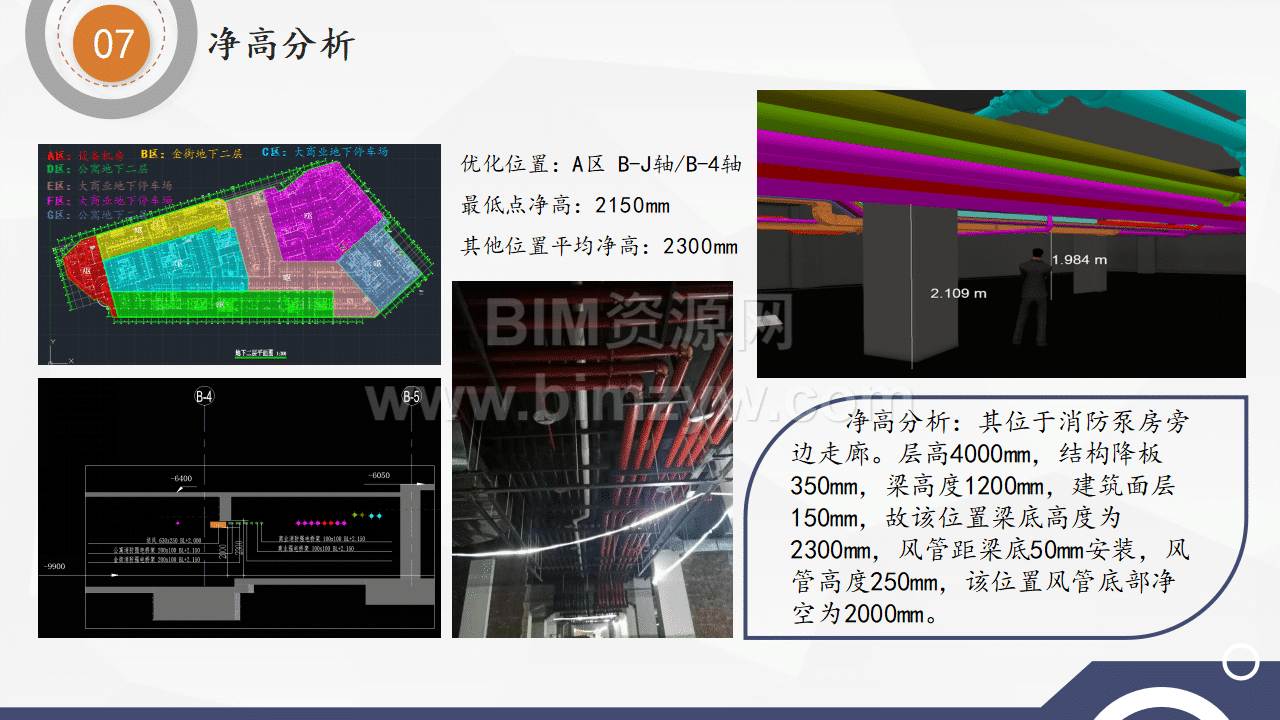

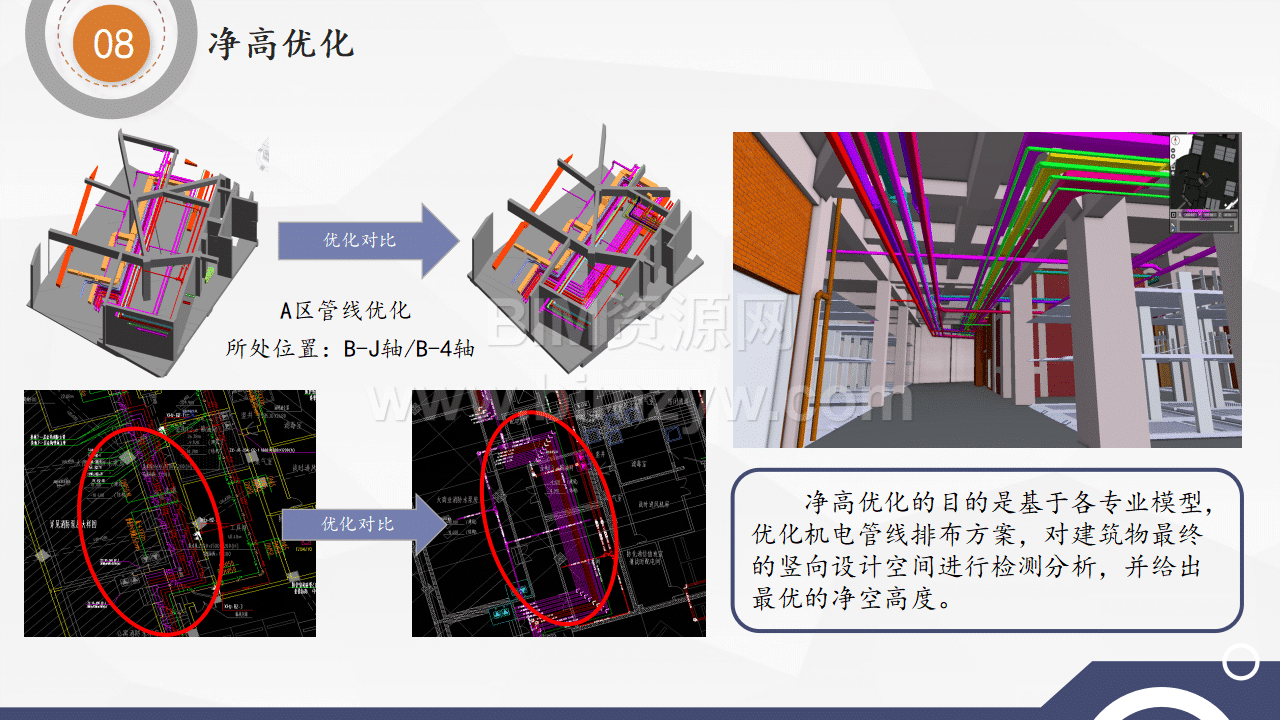

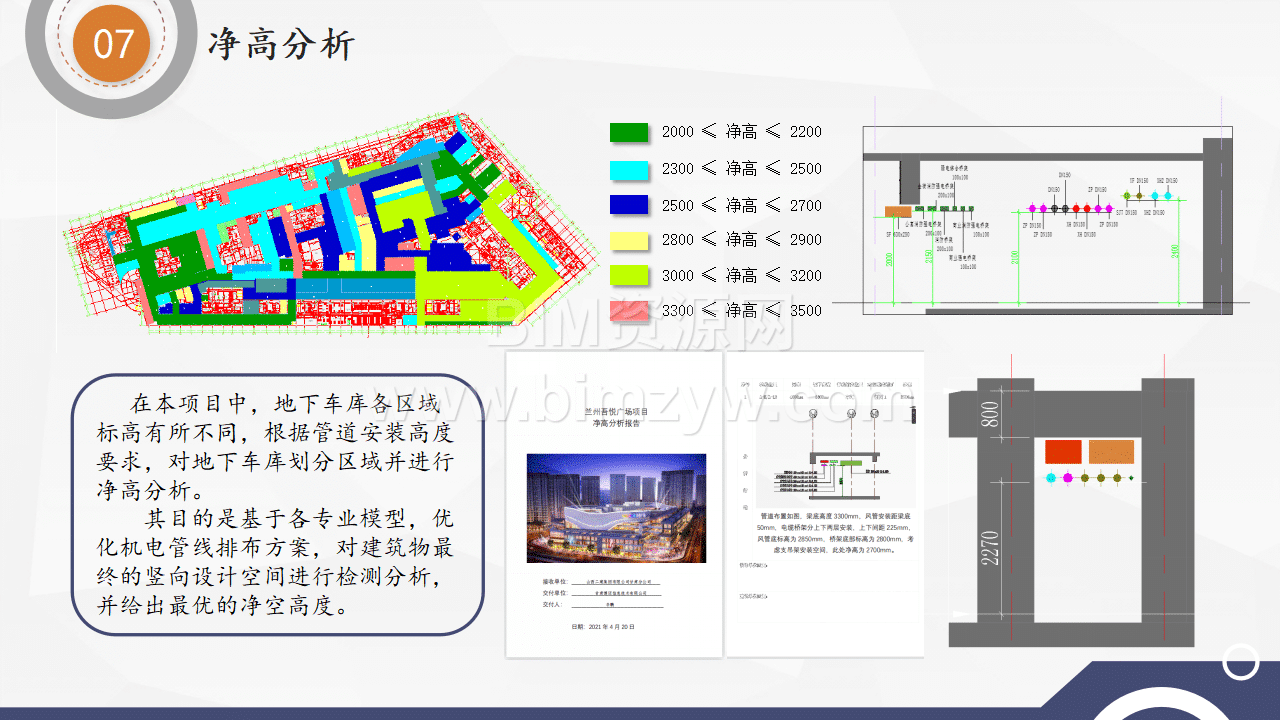

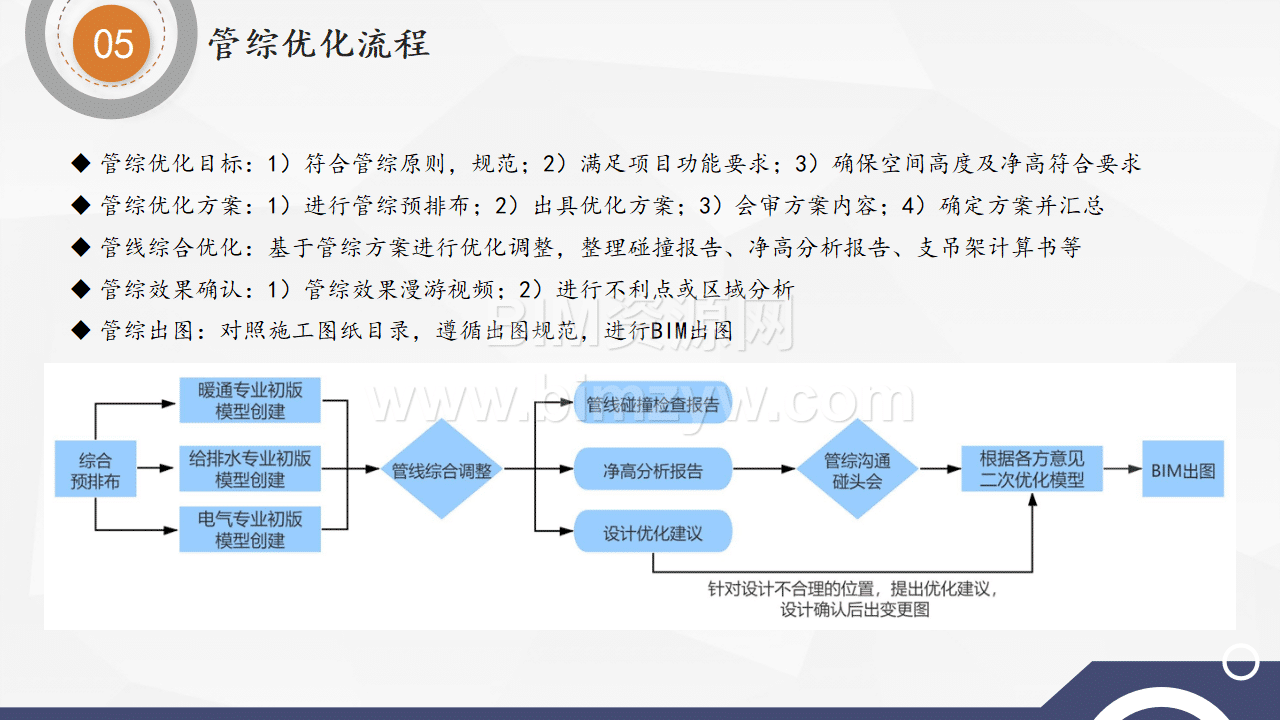

在管线综合深化方面，整合全专业模型发现并解决 565 处碰撞，商业区管线碰撞占比 68%，通过 “大管优先、有压让无压” 原则优化，实现 DN50 以上管线零碰撞。对地下车库划分 6 大区域进行净高检测，优化后商业走廊净高从 2.0m 提升至 2.2m，设备机房净高满足 2.5m 要求，出具 23 份净高分析报告指导施工。基于优化后模型设计综合支吊架，减少弯头构件 21%，出具支吊架计算书 35 份，节省钢材约 12 吨。

施工模拟与现场管理上，利用 Fuzor 模拟主体施工与机电安装流程，动态调整塔吊布置，7 台塔吊优化后覆盖效率提升 30%，提前 45 天完成深化设计，缩短总工期 15%。制作模板工程、管线安装等三维动画 12 部，通过微信二维码分享，现场技术交底效率提升 60%，劳务返工率下降 40%。基于模型生成预留洞明细表，精准定位 200 余处孔洞，避免二次拆改，节约成本超 10 万元。

成本管控与绿色施工方面，Revit+Dynamo 一键提取工程量，混凝土、钢筋算量误差控制在 3% 以内，砌体材料损耗降低 10%，累计节约成本超 35 万元。通过 BIM 模型规划场地排水与扬尘控制方案，裸土覆盖面积达 98%，车辆冲洗系统减少污染排放；VR 安全体验覆盖 200 余人次，实现安全事故零发生。

三、创新应用：跳仓法与智慧工地融合

针对大商业超长结构，采用跳仓法划分 6 大施工段、30 个流水段，每个流水段 1500-2000㎡，相邻地块间隔 7 天施工，释放混凝土应力，避免后浇带施工隐患，缩短工期 20 天。

在智慧工地集成方面，广联达平台实时监控塔吊工效、劳动力趋势，进度款申报误差控制在 2% 以内，实现 “模型进度 – 实际进度” 动态联动。手机端采集实测实量数据，自动生成质量验收报告，关键工序验收效率提升 50%，第三方飞检得分超 90 分。环境监测系统实时反馈温湿度、扬尘数据，自动触发喷淋系统，环保达标率达 98%，获评 “甘肃省绿色施工示范工程”。
