BIMcollab WebViewer更新：IFC模型错位时，先看地理配准信息

IFC合模出现错位，可以先核对文件里的地理配准信息。BIMcollab在2026年9月15日的更新中，为WebViewer增加了IfcMapConversion和IfcProjectedCRS信息显示，让团队更容易查清模型采用什么坐标系、怎样对应实际位置。见官方发布说明。

这次能多查什么？

在项目的Model页面选中模型，打开属性面板，结合项目坐标约定核对三件事：

• 坐标系：IfcProjectedCRS描述目标地图坐标参考系，先确认名称、基准和单位。

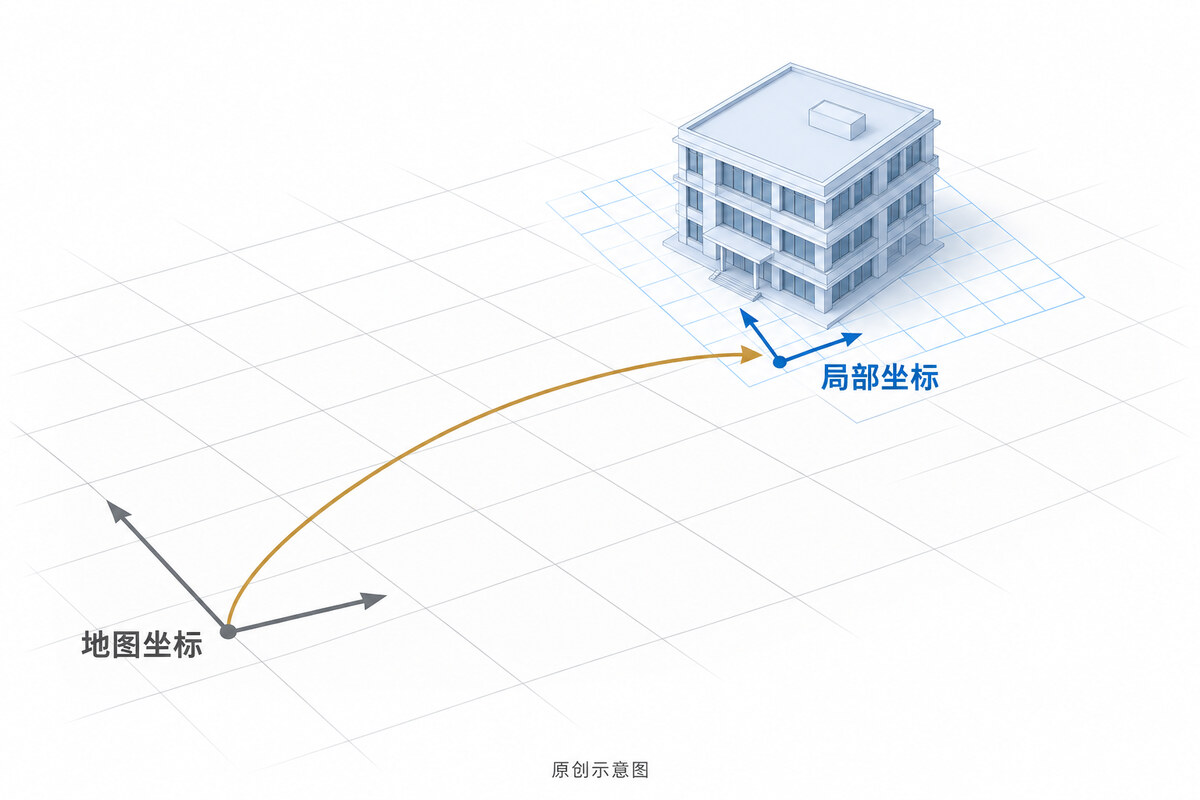

• 位置：IfcMapConversion中的Eastings、Northings和OrthogonalHeight，记录局部原点对应的平面位置与高程。
• 方向与比例：XAxisAbscissa、XAxisOrdinate描述局部X轴方向，Scale用于坐标换算中的比例处理。

字段含义可查buildingSMART的IfcMapConversion说明及IfcProjectedCRS说明。这些实体自IFC4已有，本次新增的是WebViewer中的信息显示。

一个高程错位的例子

假设建筑与结构模型使用相同的局部原点、方向和单位，平面轮廓重合，结构模型却整体高出3米。可以先比较两份IFC的OrthogonalHeight，再用项目约定的控制点确认。若该值相同仍错位，就继续查源模型定位和导出基点，不能仅凭一个字段下结论。

查到差异后，回到导出设置

先记录差异，交由对应专业在源模型或IFC导出设置中核实，重新导出后再复查。官方也将原点、单位、方向和高程列为合模错位的排查项。若文件没有上述实体，先确认项目采用的定位方式，不能直接判为错误。

交接时也应写清坐标约定，参见BIM模型交接清单。

资料核对日期：2026年10月9日。
