深圳和城里住宅项目体量庞大、业态复杂，涵盖多层商业与高层住宅，施工工序交叉密集、机电管线排布难度高。项目全周期落地系统化 BIM 应用，从组织搭建、三维建模、深化优化、智慧协同多维度落地数字化施工，破解高层住宅建设各类痛点，收获显著经济与技术成果。
一、项目概况与施工难点

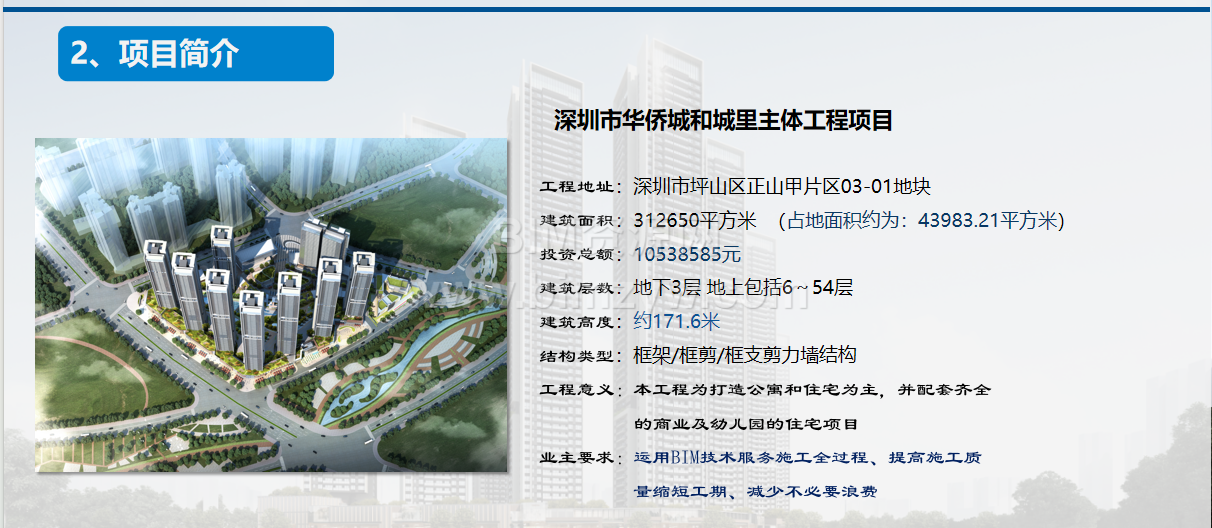

项目坐落于深圳坪山区，总建筑面积 312650㎡，包含地上 6～54 层高低层住宅、配套商业及幼儿园，地下三层，整体业态繁多、分包队伍多。施工阶段存在图纸错漏频发、土建机电交叉施工、地下室管线密集、高支模与外架施工管控难、现场场地紧张等难题，传统施工管控模式易出现返工浪费，项目搭建三级 BIM 管理架构，系统化推进数字化应用。
二、标准化 BIM 组织与软硬件配置

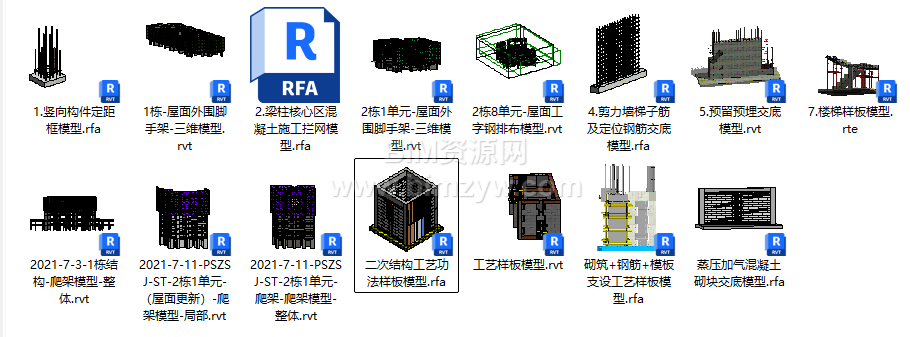

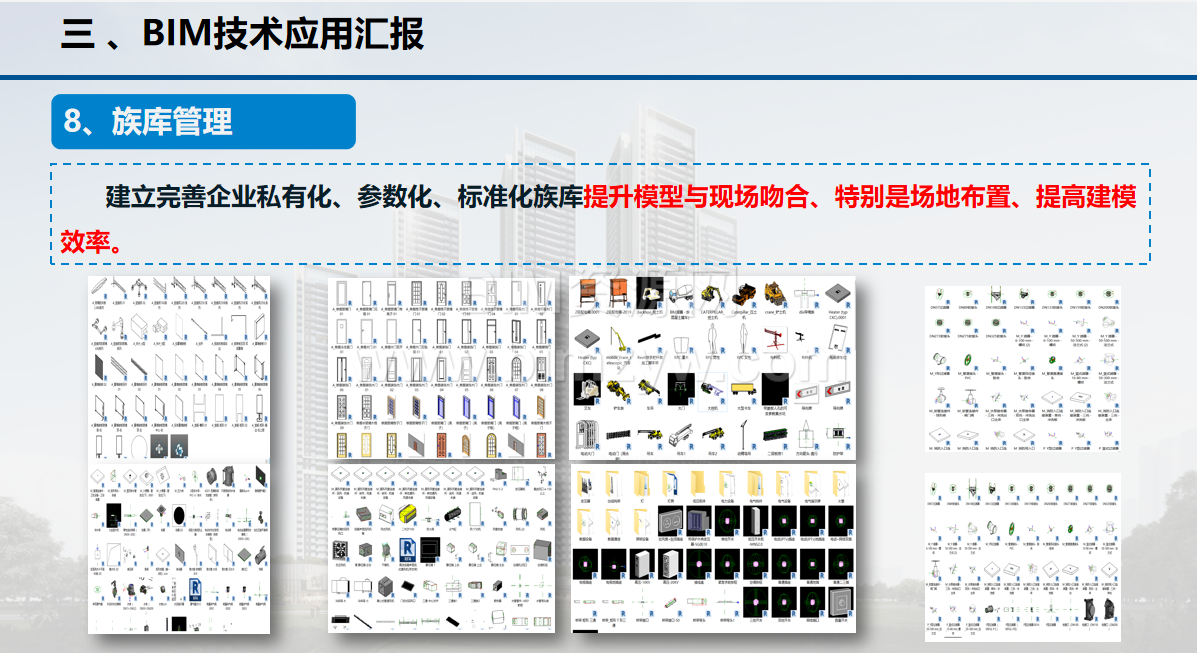

项目构建公司 BIM 中心统筹、项目 BIM 部主导、各专业工程师落地的三级管理体系，编制 BIM 实施大纲、岗位职责与项目专属应用策划。配齐 Revit、Navisworks、Fuzor、无人机、VR 设备等软硬件资源，常态化开展全员 BIM 软件培训，夯实技术落地人才基础，建立企业参数化标准构件族库。
三、多场景 BIM 落地核心应用
1、前期图纸会审与场布优化

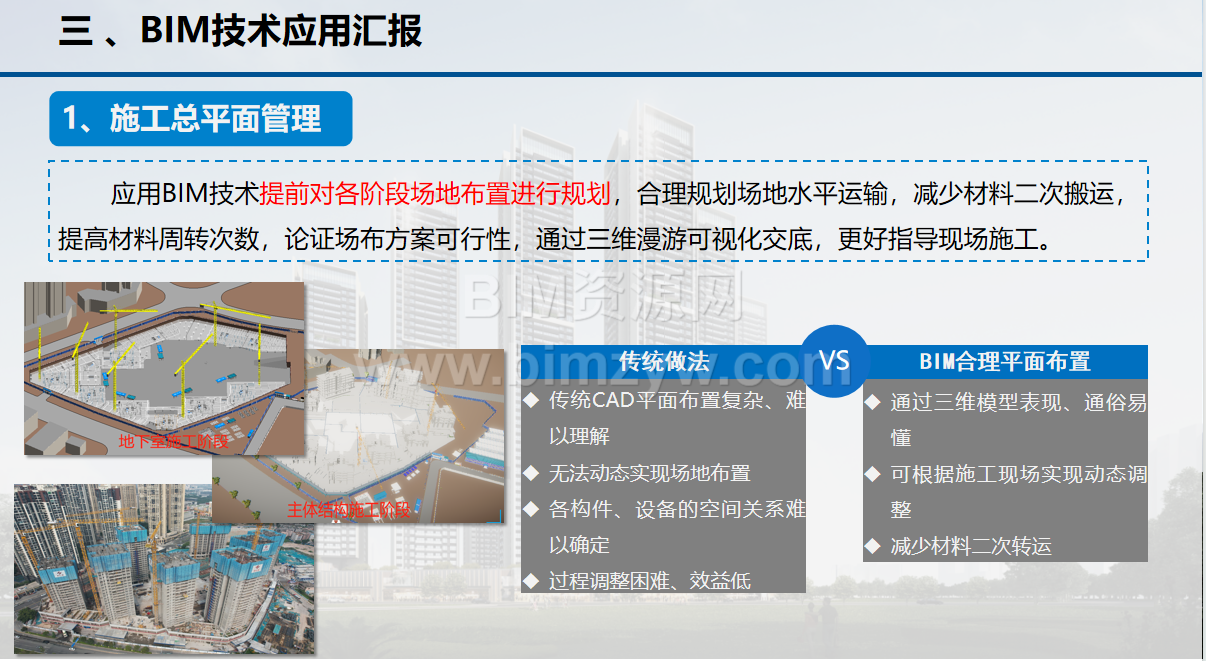

依托全专业三维模型开展图纸核查，累计梳理图纸问题 286 条；三维动态优化施工现场总平，合理规划堆场、塔吊与运输路线，减少材料二次倒运，节约转运成本 116 万元、压缩工期 21 天。
2、土建全工序可视化交底

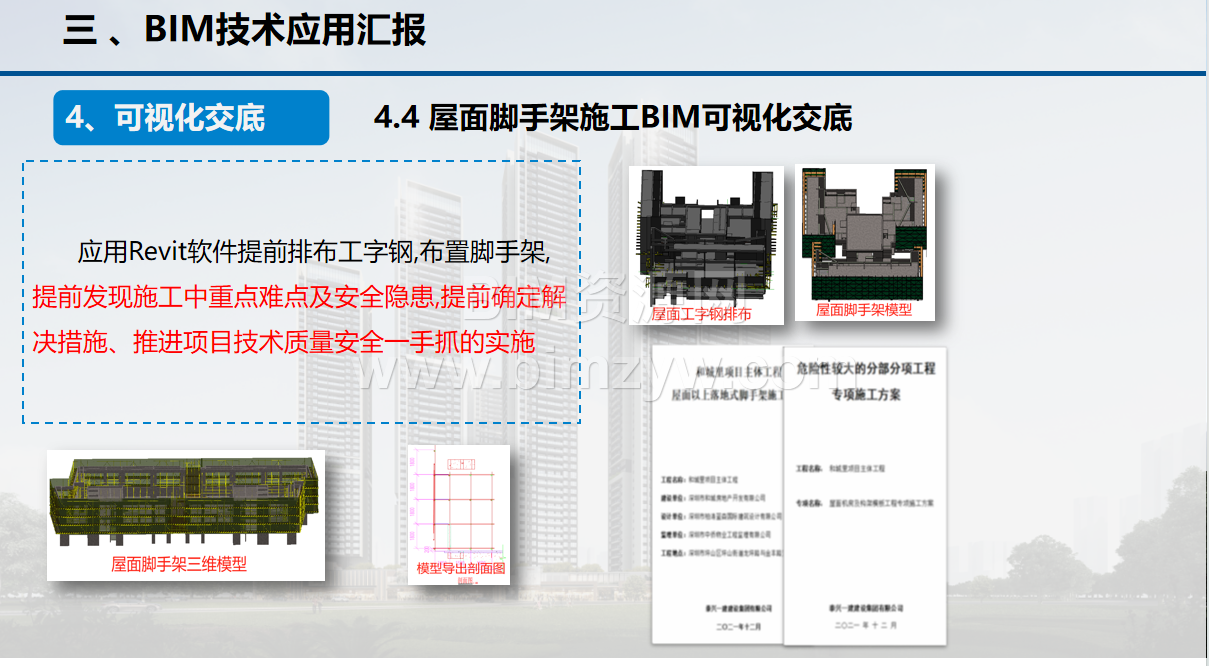

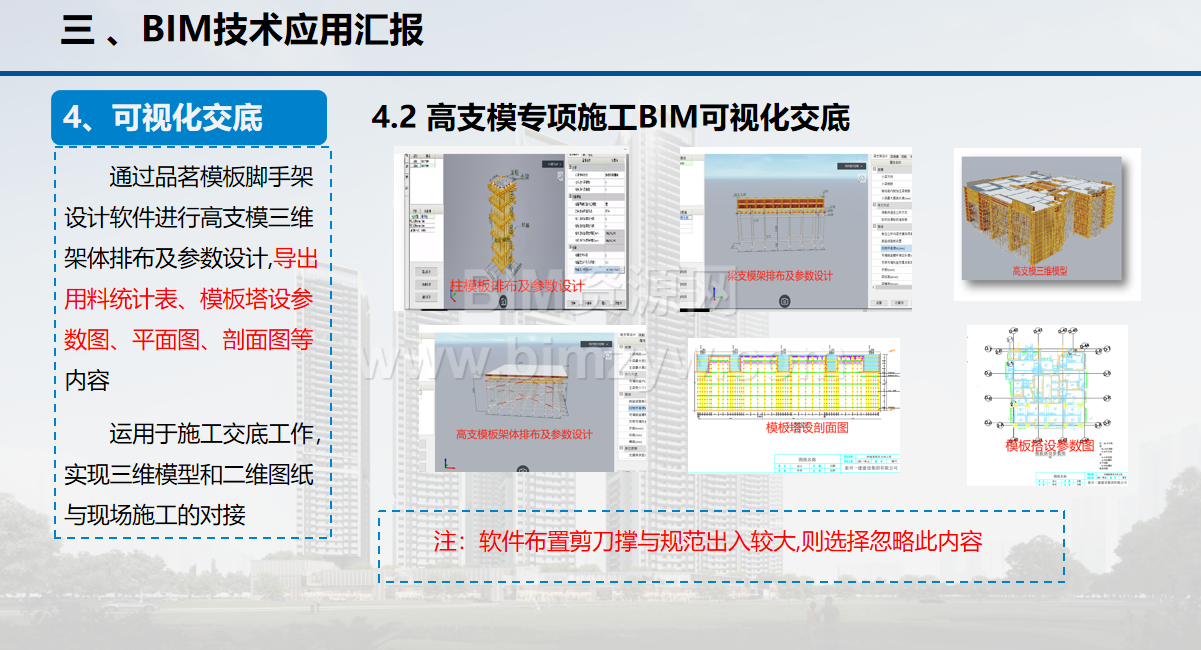

针对高支模、钢筋绑扎、附着式脚手架、砌体工程、后浇带施工等重难点工序制作三维模型与施工动画，采用 VR + 二维码移动端交底，替代传统纸面方案；精细化排布砌块，优化模板用料，从源头削减现场损耗。
3、机电管线深化优化

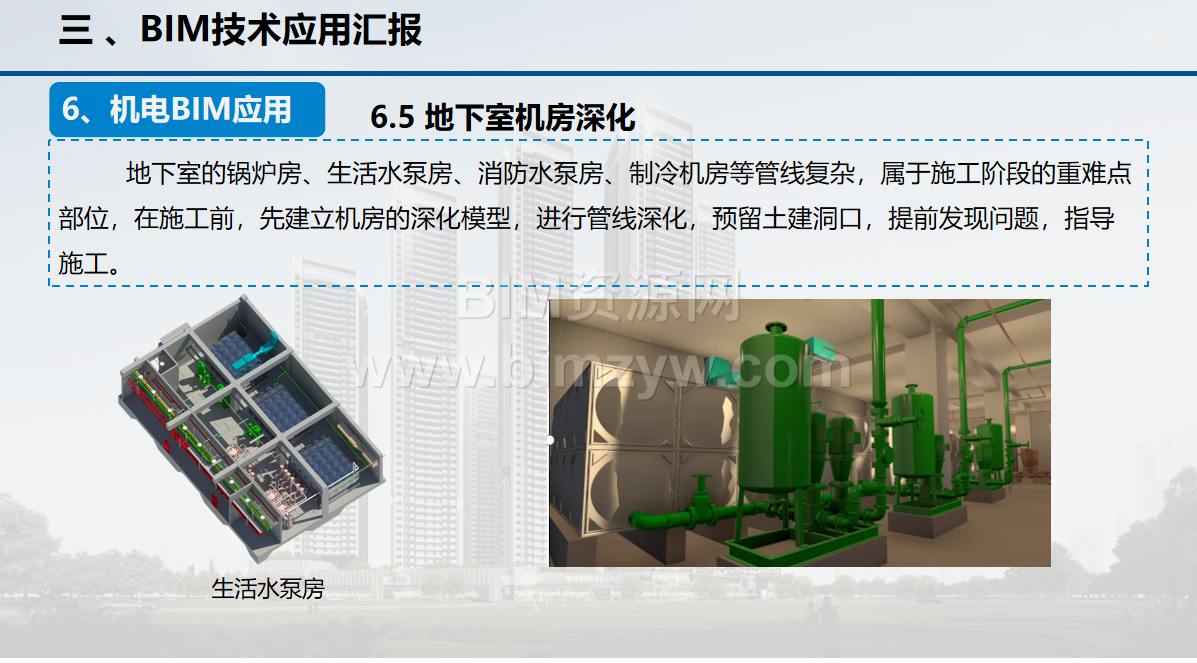

地下室机电是项目管控重点，通过 BIM 全专业碰撞校核，出具 260 余条管线优化方案，优化 50 余处预留洞口，组织 15 次多方协调会解决复杂管线冲突，分层优化机房管线布局，依据优化模型出具施工图纸与预制料单。
4、云端协同管控
依托云协同平台，建设、监理、总包、各分包实时同步模型变更、质量资料，线上流转问题整改，实现全参建方信息互联互通。
四、项目综合应用成效
项目通过 BIM 全流程落地，合计节约施工成本近 300 万元，工期有效缩短 35 天；技术层面积累标准化族库，斩获优质工地奖项，储备多项专利与科研成果。该项目 BIM 落地经验，为大体量商住综合体、高层住宅项目数字化施工提供可落地参考范本。
