旧厂房改造升级项目受原始图纸残缺、空间受限、外立面统筹难等多重制约，传统设计施工极易出现错碰、成本失控问题。深圳国资国企产业创新中心依托老旧厂房改建科创办公楼，全周期落地 BIM 数字化技术，围绕旧图复原、方案优化、管线深化、云端协同开展多维度应用，实现绿色低碳改造与精细化管控，为既有建筑改造工程提供成熟 BIM 落地范本。
一、项目改造难点与 BIM 落地背景

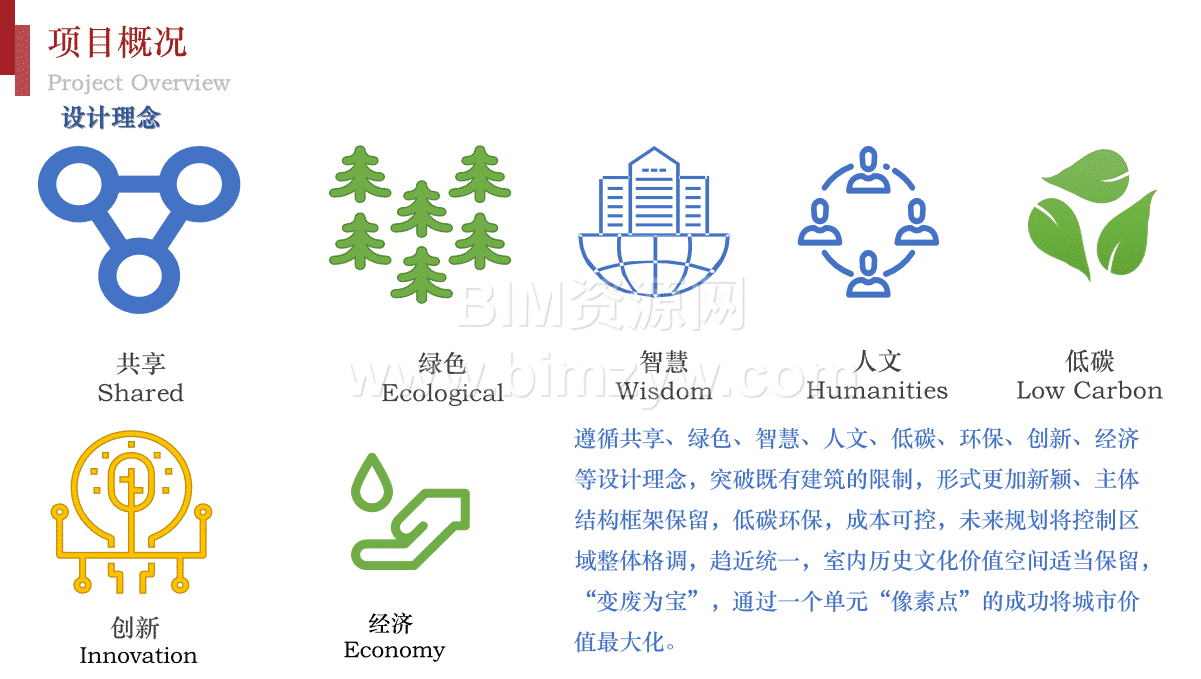

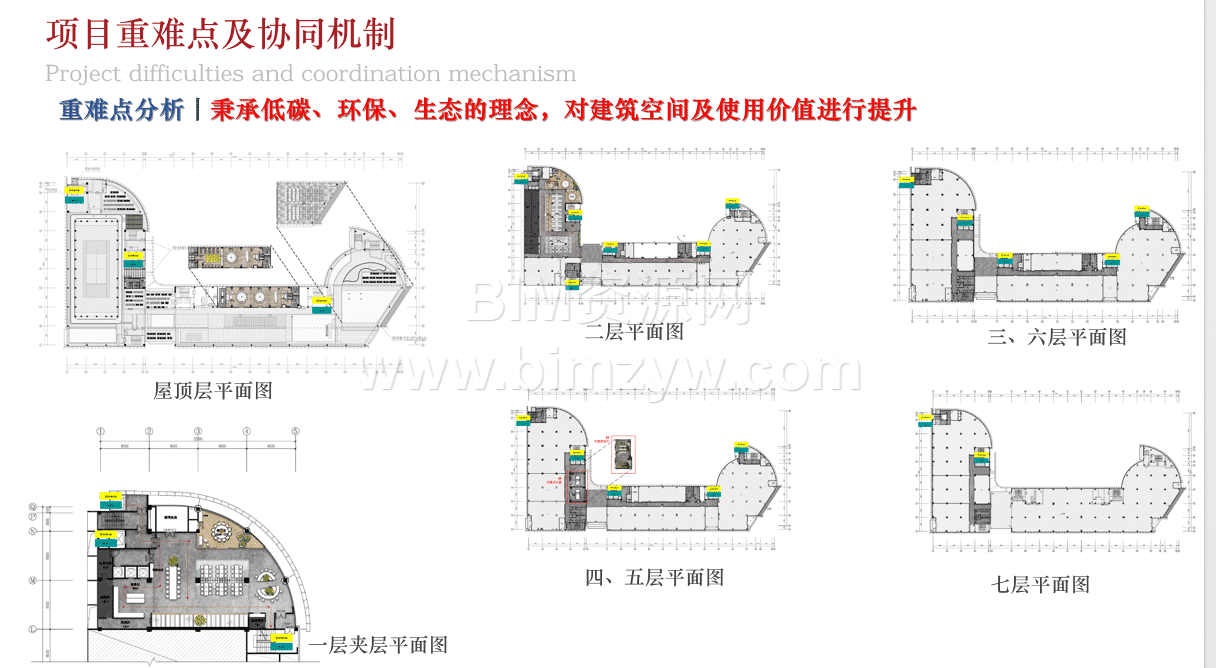

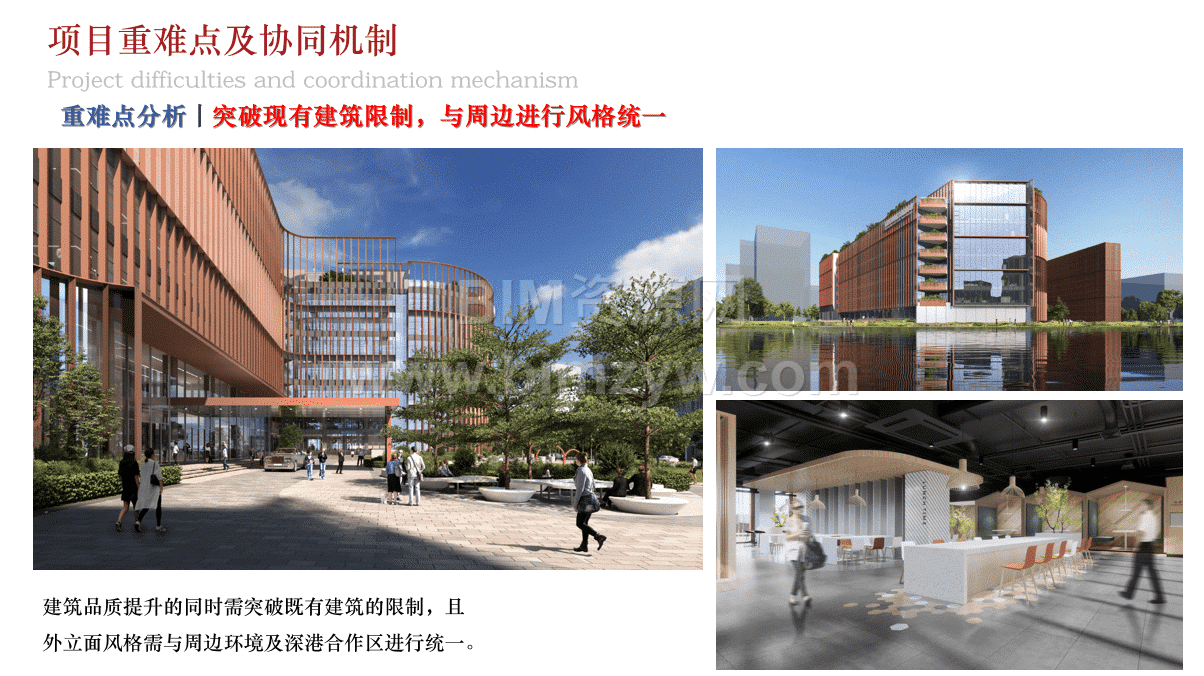

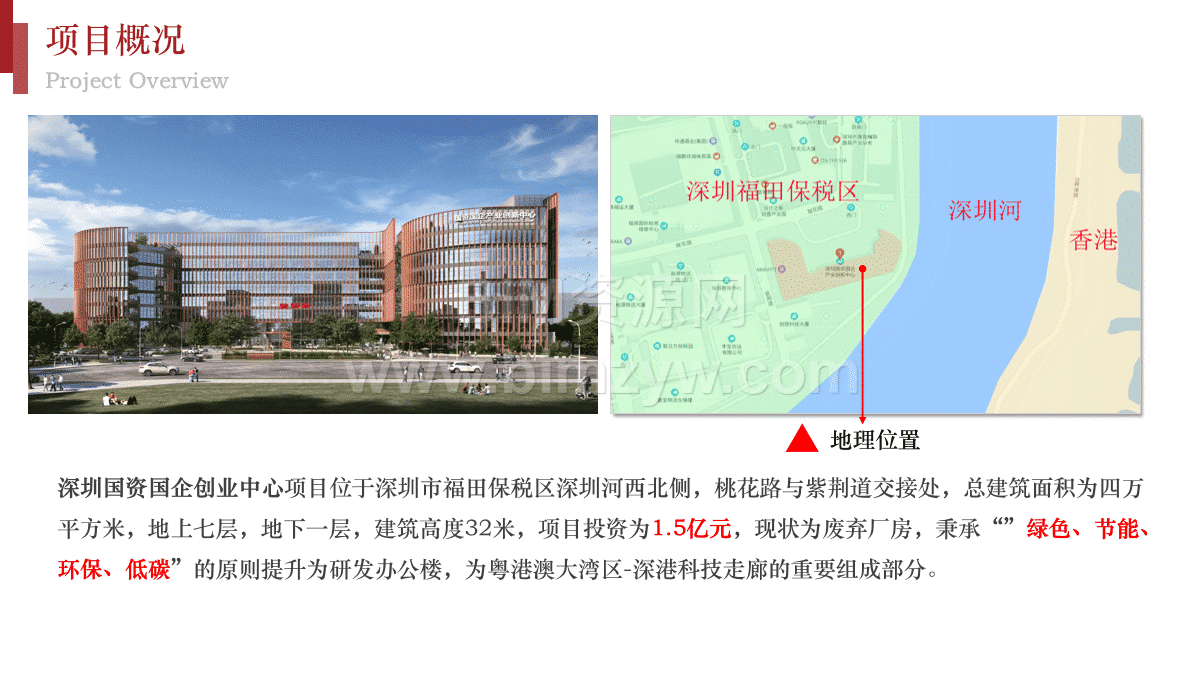

本项目坐落于深圳福田保税区，由 90 年代废弃厂房改造，总建面 4 万㎡，地上七层、地下一层，改造定位绿色智慧科创办公建筑。项目改造难点突出：原始竣工多为老旧手绘图纸，资料残缺不全；既要保留原有主体框架，又要匹配深港合作区整体外立面风貌；内部历史用房、涉密空间需原位保留；机电管线密集，空间优化、绿色节能设计难度大。项目全流程以地方 BIM 规范为准则，搭建标准化管控体系，依托 BIM 破解改造痛点。
二、搭建三位一体 BIM 管控体系

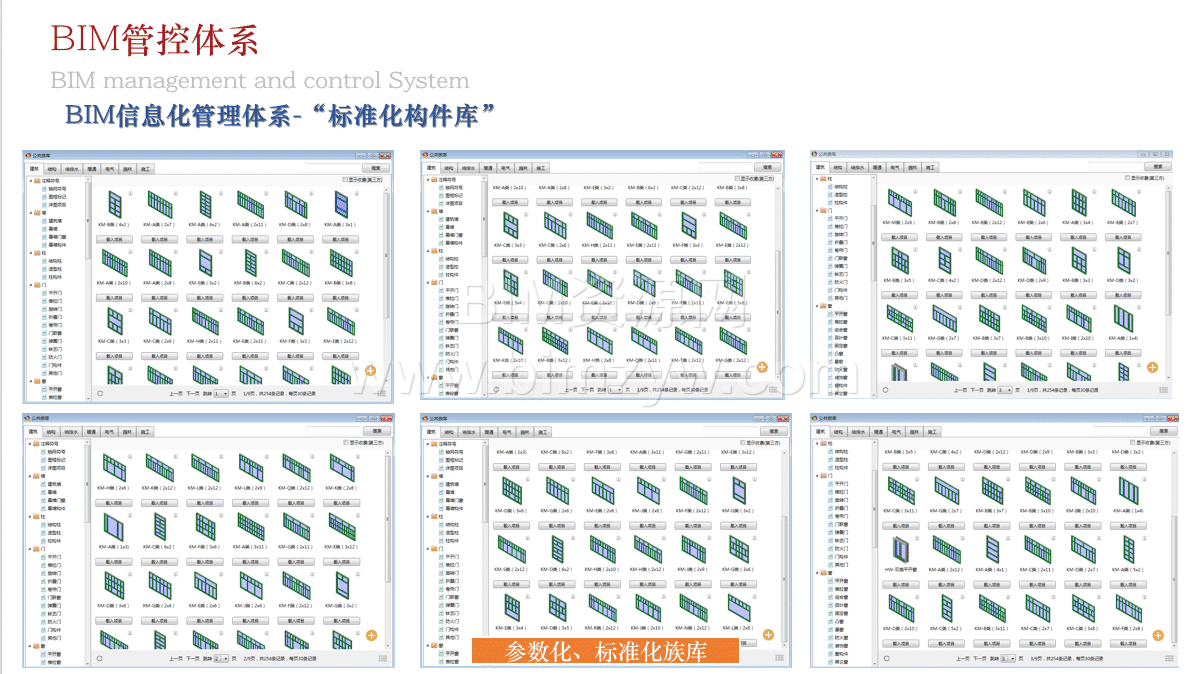

项目创新打造三库一平台信息化管理架构：标准化构件库归集建筑、机电上千种参数化构件，标准化技术库落地深圳官方 BIM 地方规范，样板信息库沉淀改造施工经验；搭配云端协同设计平台，实现多单位跨端同步建模、线上会商。组建多专业 BIM 专班，划分设计、施工、监理多方岗位职责，分方案、施工图、竣工三阶段管控全流程数据。
三、全周期 BIM 落地关键应用
1. 旧图纸三维数字化复原

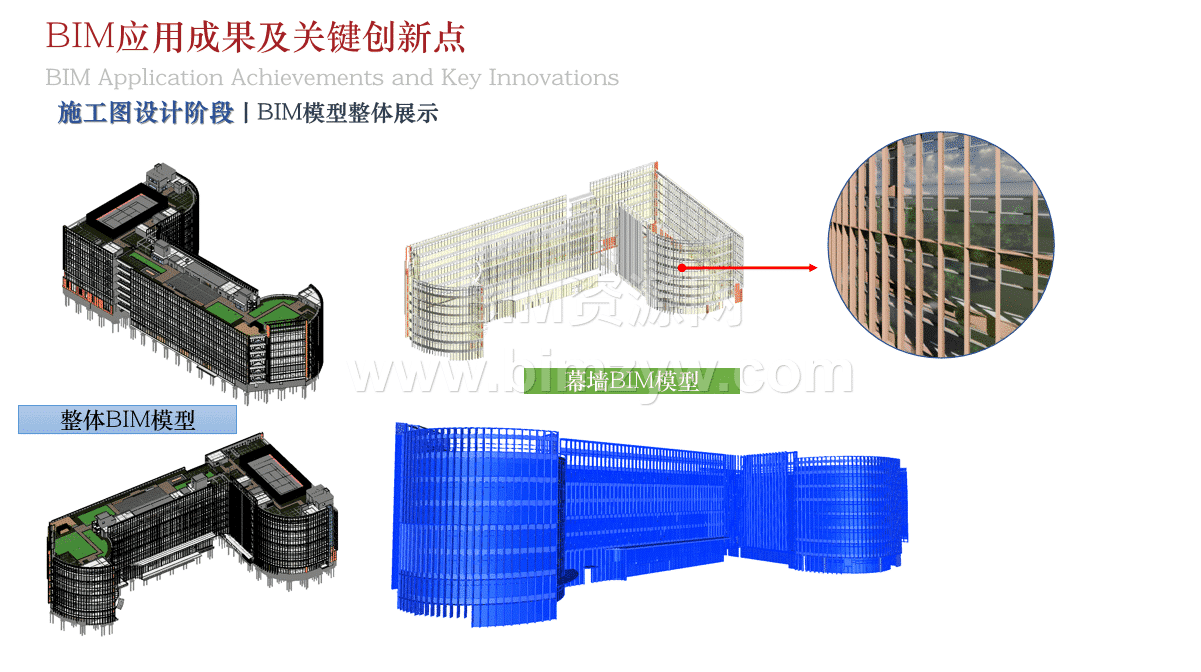

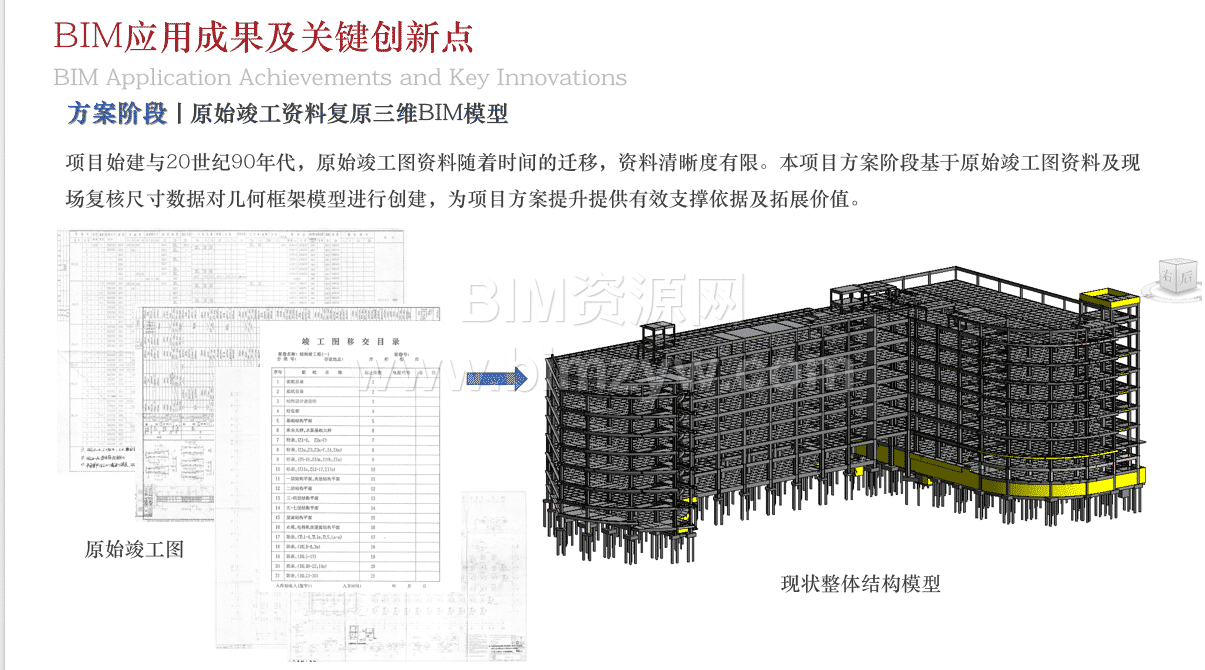

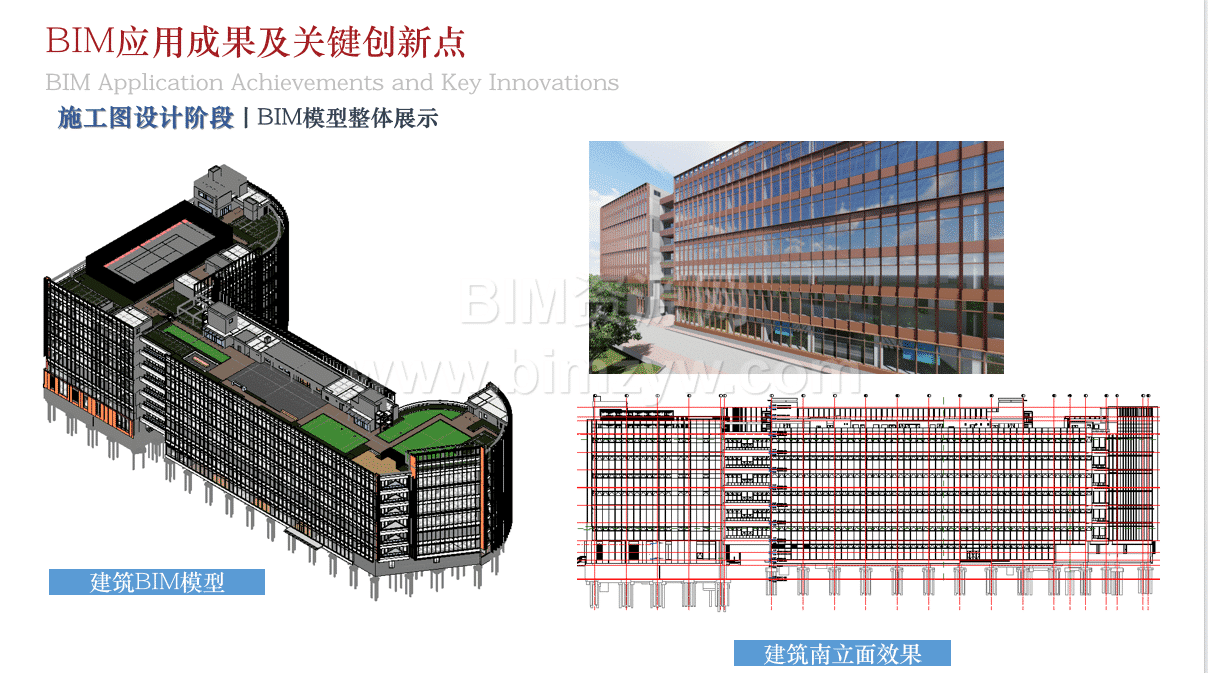

依托留存老旧手绘档案结合现场实测，通过 BIM 逆向建模还原原有建筑结构实体，补齐图纸缺失数据，从源头消除设计错漏，为方案比打牢数据基础。
2. 多方案可视化择优优化

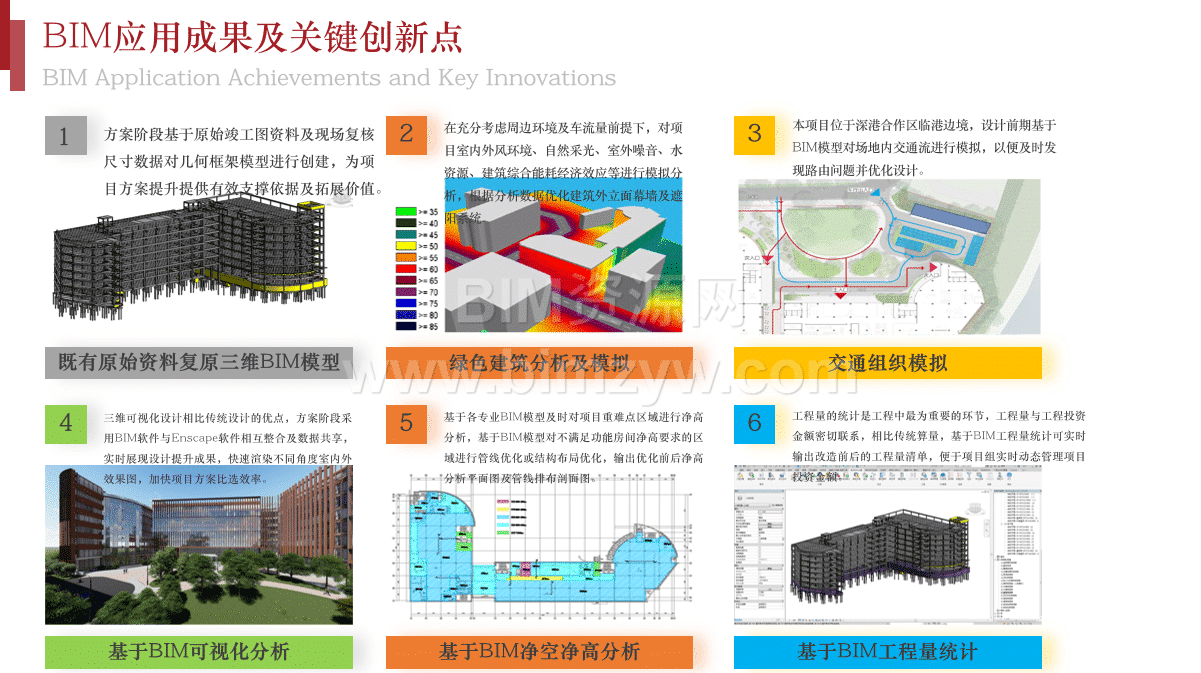

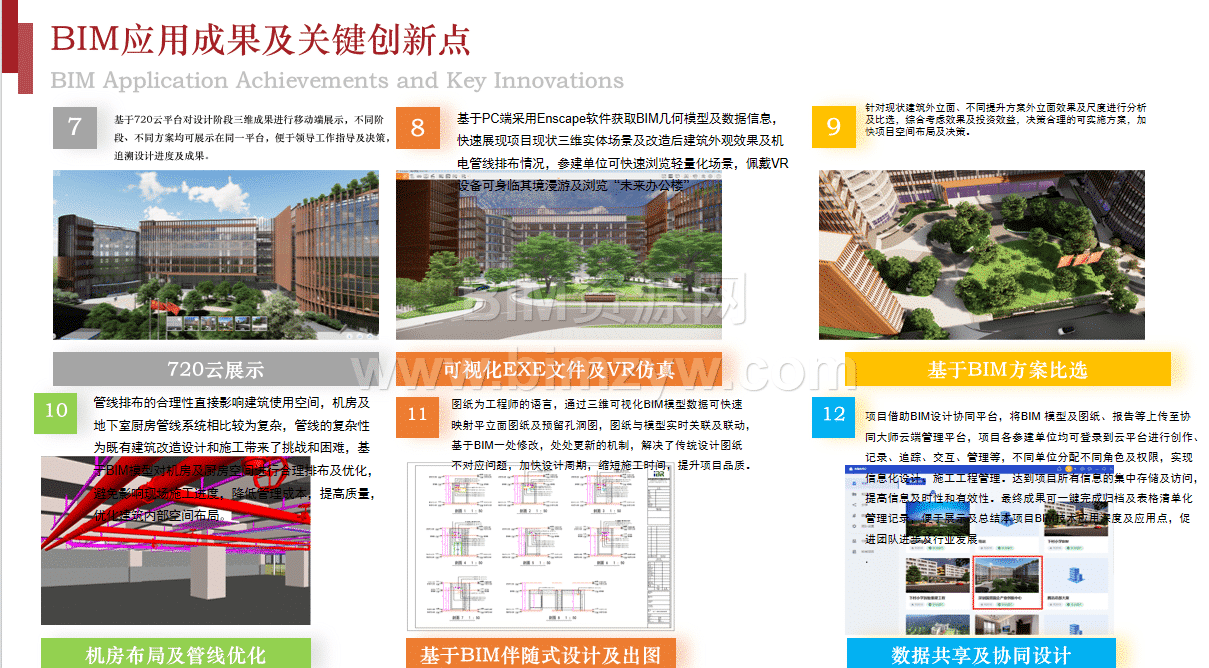

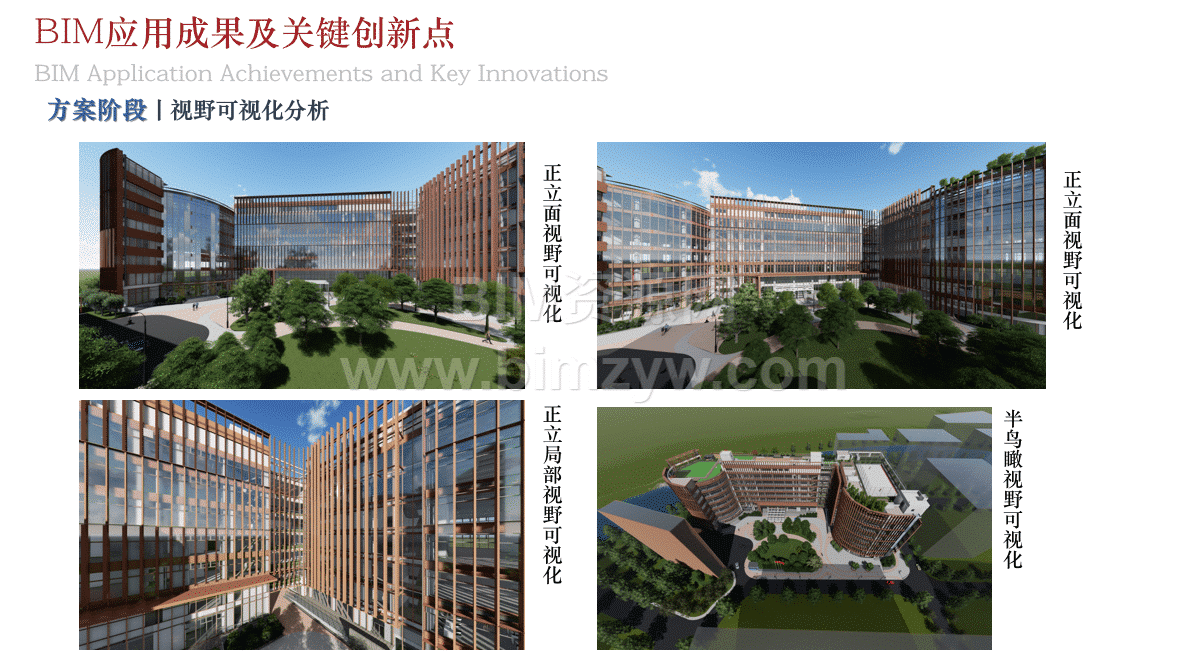

借助 Enscape、720 云开展外立面、室内布局多方案对比，将原 600mm 外挑格栅优化为 300mm，增设阳台提升套内利用率；通过风、光、噪、能耗仿真优化幕墙与遮阳构造，践行低碳绿色改造理念。同时仿真场地车流，优化车行、人行出入口布局。
3. 管线综合与净高优化

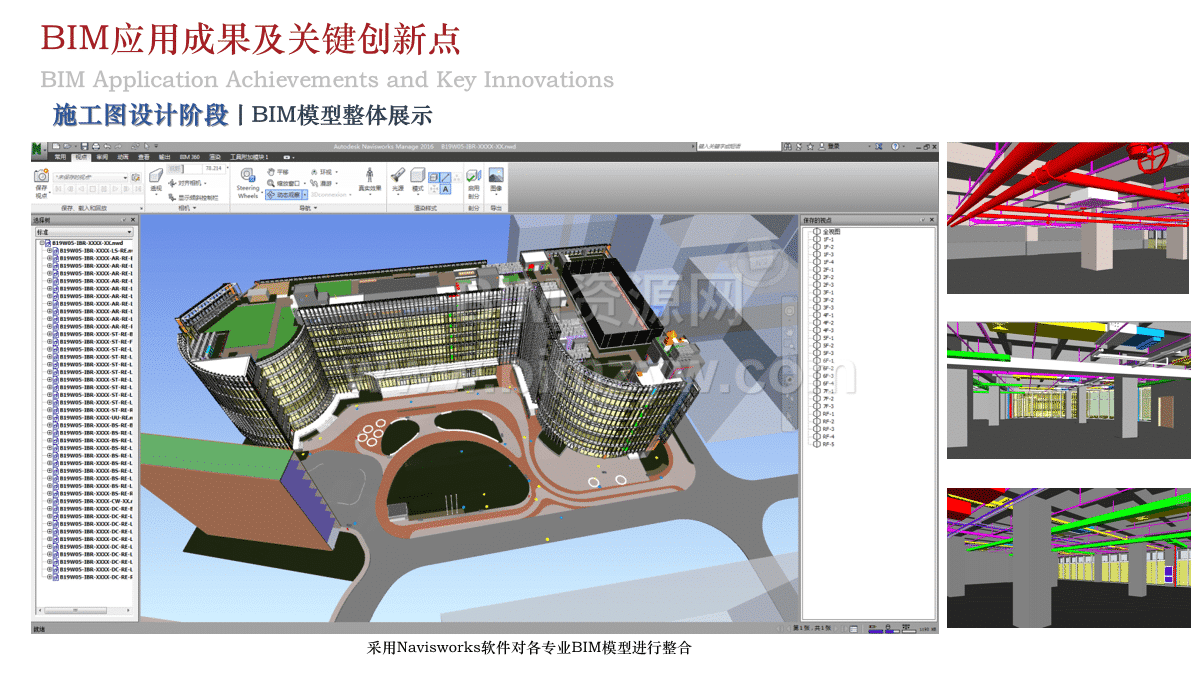

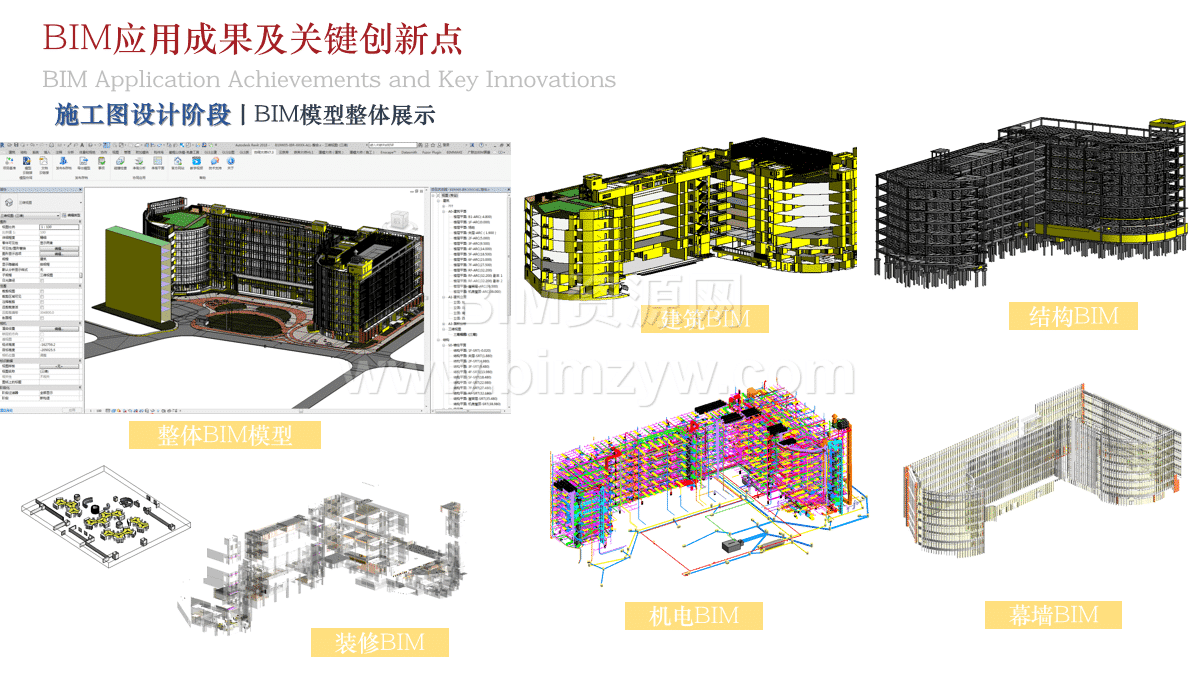

整合全专业 BIM 模型开展碰撞核查，针对地下室、机房管线拥堵问题优化路由，分层排布管线，输出各楼层综合管线图与预留预埋图纸，同步完成净高分析，整改局部层高不足区域，保障空间使用标准。
4. BIM 精准算量与数字化交付
依托模型一键提取梁、板、柱、门窗、机电全量工程量，实现投资动态管控；生成轻量化 EXE、VR 漫游文件，720 云生成成果二维码，移动端随时查阅，竣工模型完整归档便于后期运维。
5. 云端协同高效管理
依托协同大师平台实现多专业在线协同建模，问题线上留痕闭环，图纸修改联动全模型，一改传统图纸前后矛盾弊病。
四、项目应用价值总结
本项目通过 BIM 全生命周期落地，有效减少设计变更与现场返工，缩短设计周期，节约改造成本；参数化族库、改造经验同步沉淀企业资源，兼顾绿色节能与风貌统一。项目实践丰富了旧改类建筑 BIM 实施路径，对大湾区老旧厂房更新、科创园区改造项目具备极高参考与推广价值。
