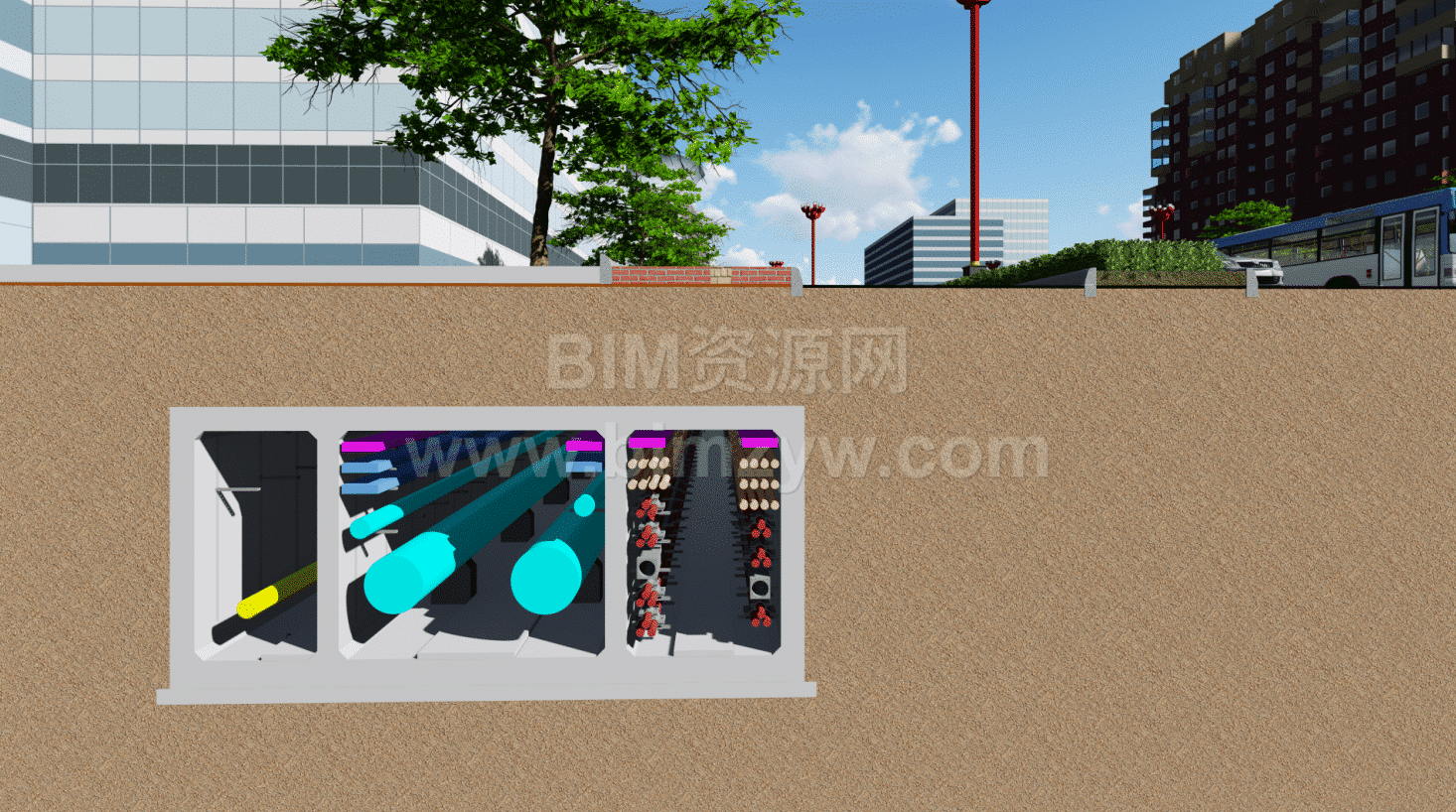

某综合管廊一期工程项目BIM应用(含全套BIM模型+汇报PPT+演示视频等) 2024-09-10 BIM案例 148 推广 项目概况: 项目概况:上海松江南部大型居住社区综合管廊一期工程全长 7.425km,分旗亭路、白粮路、玉阳大道综合管廊,采用多种施工工艺,有不同类型的管廊断面和收纳管线。 引入 BIM 技术原因: 背景分析:响应国家大数据战略,BIM 技术是先进便捷的管理手段,能提升项目全过程精细化管理水平和效益。 项目特点:EPC 总承包模式,管理人员相对较少;项目体量大、涉及管线单位多、协调难度大,且有多种标准断面和节点类型,技术和施工难度大。 实施思路:采用信息化 + “BIM +” 的方式。 BIM 技术应用成果: 快速建模:利用 Civil 3D + Dynamo + Revit 实现快速建模。 图纸问题:共发现 18 处图纸问题和 1 处碰撞问题,已得到设计负责人答复。 管线优化:对原有设计图纸进行深化,优化预留孔洞位置,确保管线能正常入廊。 管线搬迁:利用 Luban Explorer(Civil)直观记录管线搬迁不及时造成的跨段施工,编制基坑开挖计划进度与管线搬迁计划进度,体现工期重叠处,为协调提供数据基础。 场地规划:利用航拍技术采集实景影像,综合考虑周边情况规划临建设施位置。 质量安全管理:采用基坑监测技术、鲁班移动端和 VR 安全体验技术,规避工程风险,增强质量管理,提高人员安全意识。 进度管理:利用航拍技术、视频监控技术和 Luban Explorer(civil),从宏观到微观把控施工进度,通过影像资料实时获取现场情况并保存于云平台,便于资料追溯。 信息管理:利用 Luban Explorer(Civil)为每个构件生成二维码,保护工程信息安全,支持手机扫描获取构件信息,还可查看全景图。 资料管理:将图纸、质检报告等过程资料归档上传,与构件一一对应,以构件为搜索端口方便查找,手机也可随时查看资料。 物料管理:通过模型提取工程量表,一键统计框选工程量,为物资部提供数据依据。 方案模拟:通过三维模拟直观对比不同方案的施工方式,提高会议效率,对施工流程进行简单模拟,让技术讨论会更流畅。 技术交底:采用动画模拟和 VR 虚拟漫游,加强视觉与感觉体验,加深印象。 运维数据的有限备案:建立统一设备族库,录入设备信息,为后期运维系统对接提供数据基础,支持移动端线上编辑记录,提高工作效率。 规划与总结: 规划:将 Luban Explorer(Civil)与监控系统对接,采用视频监控技术减少人员进出管廊检修时间,快速定位设备构件并调取信息,发起应急预案;通过二维码进行设备巡检,汇编合理巡检路线,后台实时更新巡检情况,便于管理者掌握。 总结:管廊工程是国家大力推行的新型工程,利用 BIM 技术将设计、施工、运维全过程信息化、可视化,优化管理,打造精品项目工程,为智慧城市添砖加瓦。 资源截图(效果图) 资源下载资源下载立即下载大小:3.19GB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
