BIM技术在昆山市北区污水处理厂工程中的应用(含Revit模型、PPT、视频等)

BIM技术在昆山市北区污水处理厂工程中的应用(含Revit模型、PPT、视频等)
一、工程项目简介

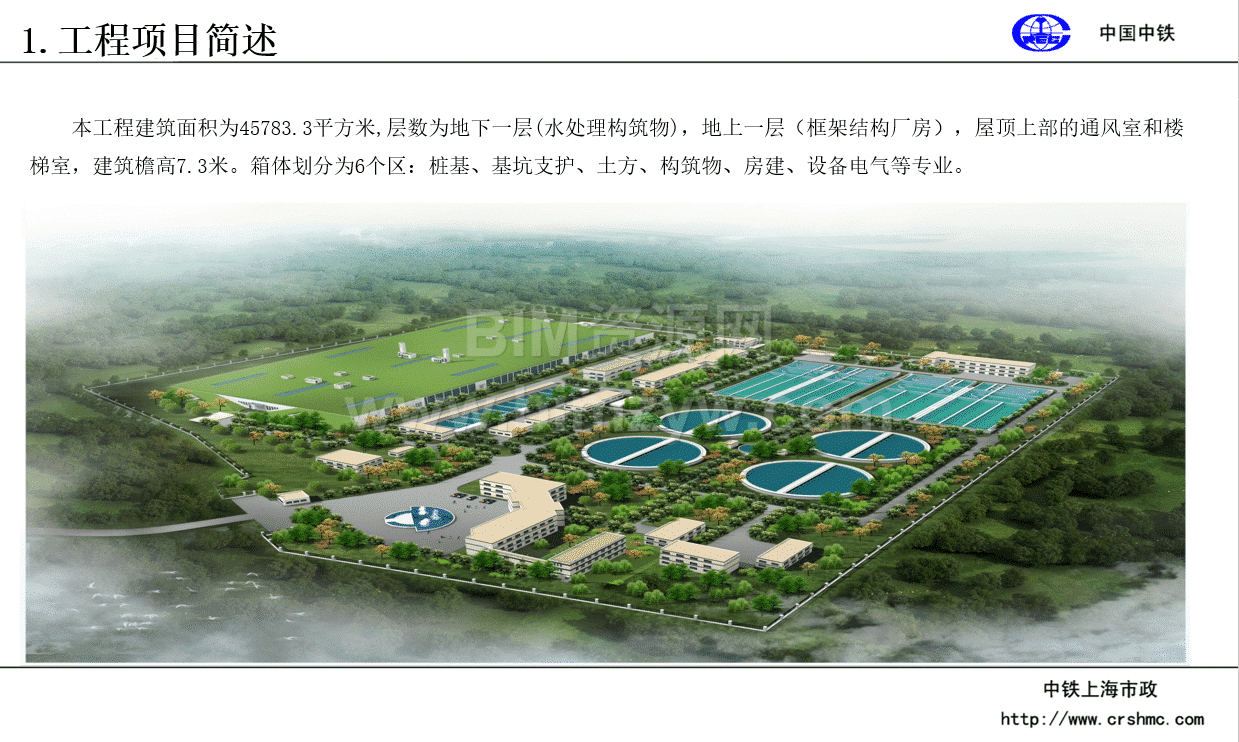

  • 工程概况:工程建筑面积为 45783.3 平方米,地下一层为水处理构筑物,地上一层为框架结构厂房,屋顶上部有通风室和楼梯室,建筑檐高 7.3 米。箱体划分为 6 个区,包括桩基、基坑支护、土方、构筑物、房建、设备电气等专业。
二、应用 BIM 技术的原因
  • 突破施工技术瓶颈:项目重难点多,精细化管理和安全质量要求高。
  • 顺应 BIM 技术应用趋势:“十二五” 科技发展规划多次提及 BIM 技术重要性,且该项目被定为企业 BIM 技术推广项目。
  • 为 BIM 推广应用提供经验:地下整体箱体式建筑的污水处理工程应用 BIM 技术较少,本项目拟为其提供应用经验。
三、BIM 应用解决的问题
  • BIM 模型设计:建立 BIM 建模标准,确保模型能应用于施工管理、协调优化等,涉及钢筋、土建、安装建模标准。
  • 三维场地设计:对既有建(构)筑物复测并 1:1 建模,临时设施分别建模,调整方案生成最优方案,保证施工运作顺畅。

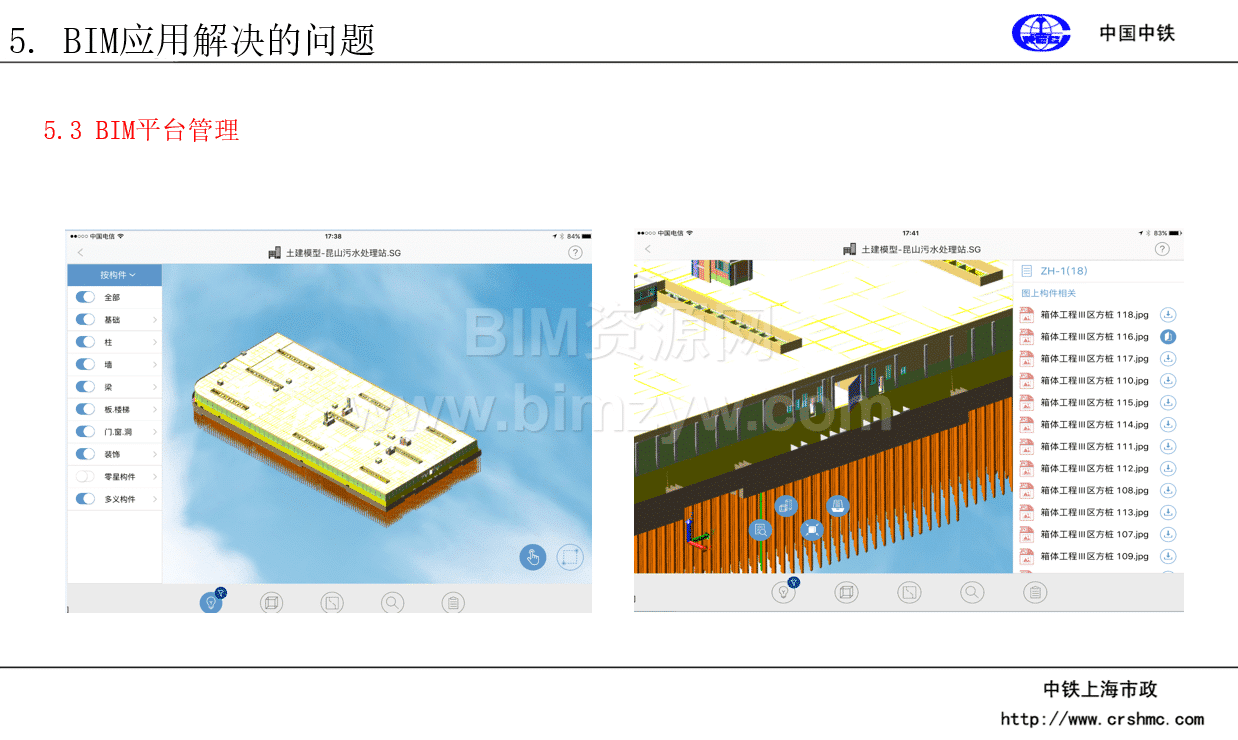

  • BIM 管理平台:采用鲁班 BIM 平台,通过云端协同共享,实现资料快速传递和信息反馈,便于现场管理,提高工作效率。

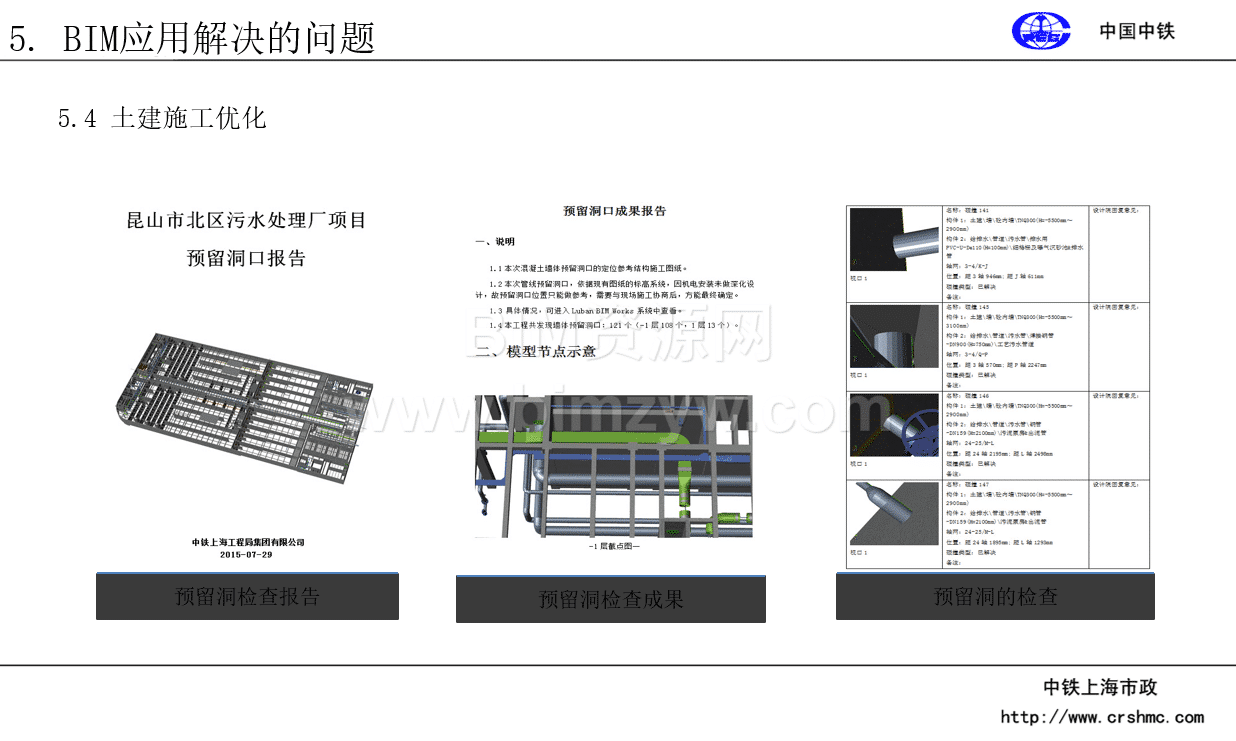

  • 土建施工优化:利用 BIM 软件建模分区计算和模拟,提取工程量更快速精准,进行施工段划分和工程量计算,通过鲁班 SP 进度关联实现 4D 管理,对复杂构筑物进行三维建模和交底,优化设计错误,提高施工效率,利用鲁班土建快速生成预留洞口功能,提高洞口查找和统计效率,通过碰撞检查解决管道碰撞问题。

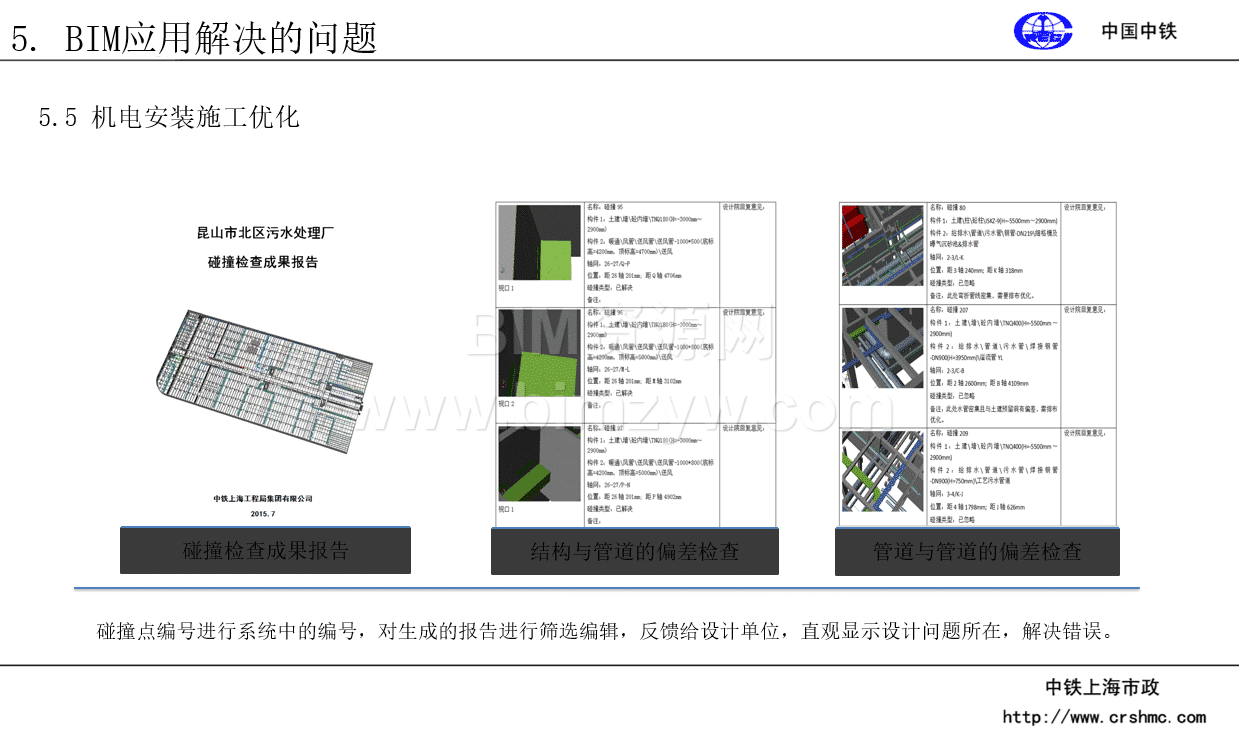

  • 机电安装施工优化:利用 BIM 技术进行管线碰撞检测和综合布线优化,避免碰撞,及时发现并解决预留套管问题,提高施工质量。

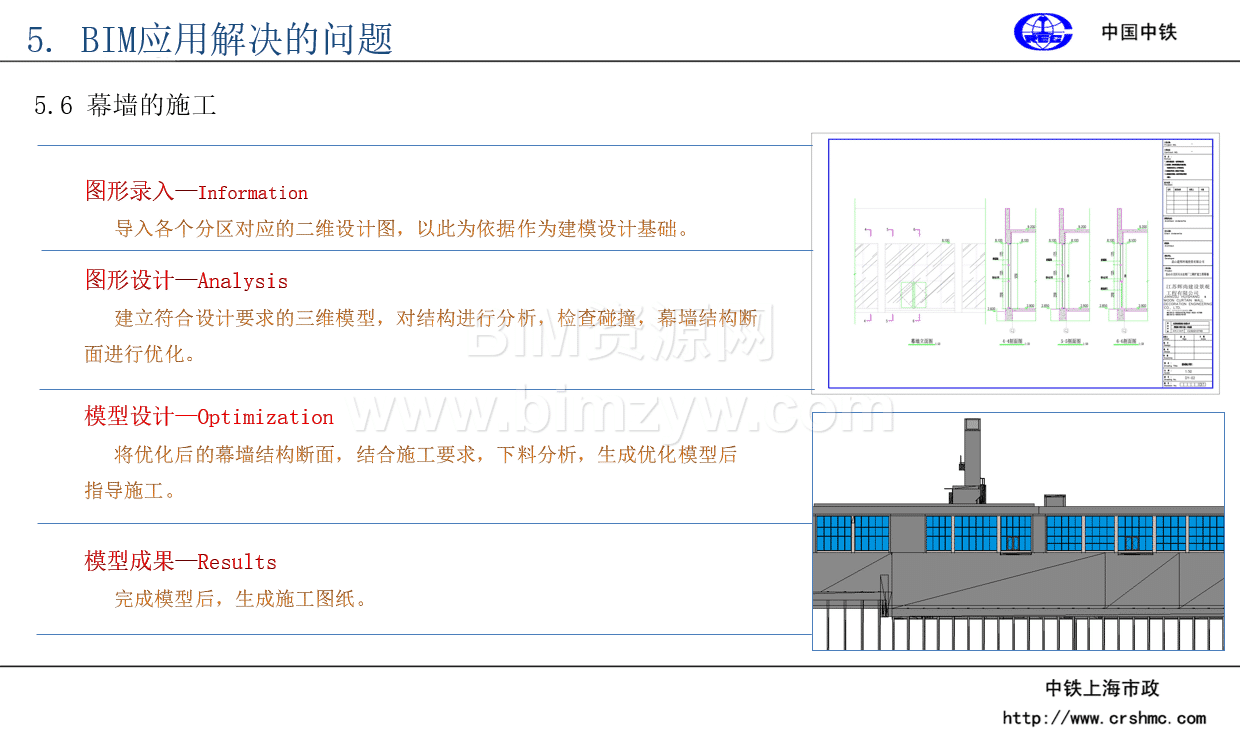

  • 幕墙的施工:利用 BIM 技术进行幕墙施工下料和定位,生成单元组装图,控制误差,优化幕墙结构断面。
  • 安全、质量施工管控:通过 BIM 技术直观掌握施工进度,编制工程进度计划,动态控制项目风险,加强施工管控,实时上传监控量测资料,设置预警提示,快速应急处理。
  • 运维管理:通过模型将施工阶段数据资料传递给运维人员,提醒设备更换和维护时间。
六、BIM 技术应用效益及经验教训
  • 应用效益:实现基于三维模型的工作协同和直观沟通协调,优化设计施工图纸和方案,节约材料成本约 430 万,节约施工周期约 160 天,培养了 7 名专业技术人员。
  • 经验教训:编制项目模型设计策划书时,因专业多协同处理存在偏差,导致重复工作和模型错误,需结合实际情况建立详细实施方案,避免建模不统一。
七、人才培养及改进措施
  • 培养基础 BIM 人员:对 BIM 感兴趣的技术人员进行培养。
  • 组建专业 BIM 顾问团队:培养经验丰富的专业人员,制定 BIM 应用计划。
  • 聘请专业团队:帮助解决 BIM 应用过程中的疑问和纠偏。
  • 参加 BIM 大赛和交流:鼓励技术人员参加大赛,学习其他企业经验。
  • 跟进 BIM 技术发展:参加行业协会交流,学习新的应用和发展方向。
八、下一步实施 BIM 技术计划
  • 完善 BIM 工作流程:增加激励机制,调动 BIM 工作积极性。
  • 新开工项目应用 BIM 技术:组建专职 BIM 小组。
  • 参加 BIM 相关活动:积极参加会议和交流活动。
  • 培训和参赛提高水平:选派技术人员参加培训和大赛。

通过该项目的 BIM 应用,切实感受到 BIM 给项目管理带来的飞跃,将进一步加强 BIM 学习和推进应用,在 BIM 潮流中赢得先机。
