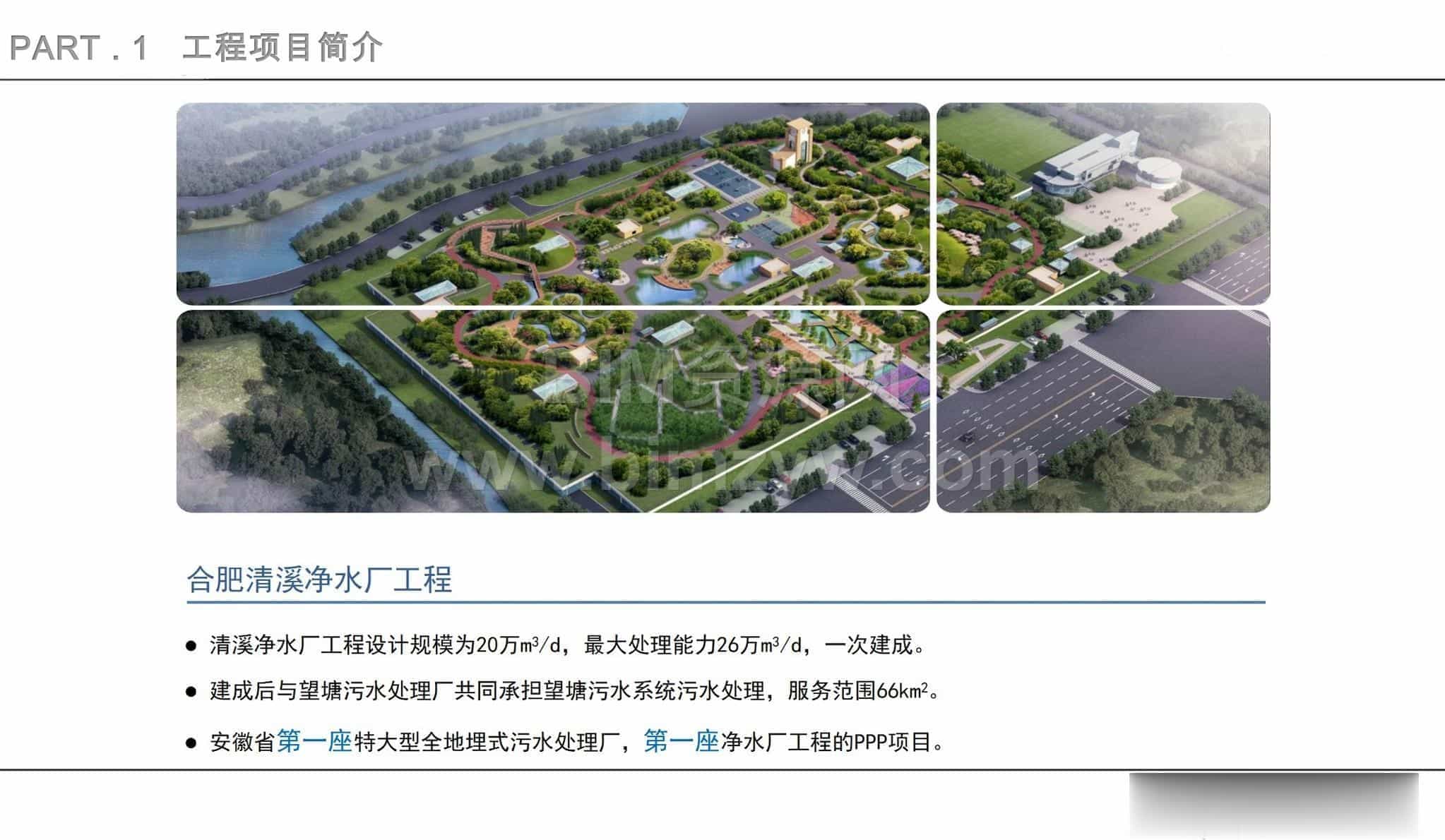

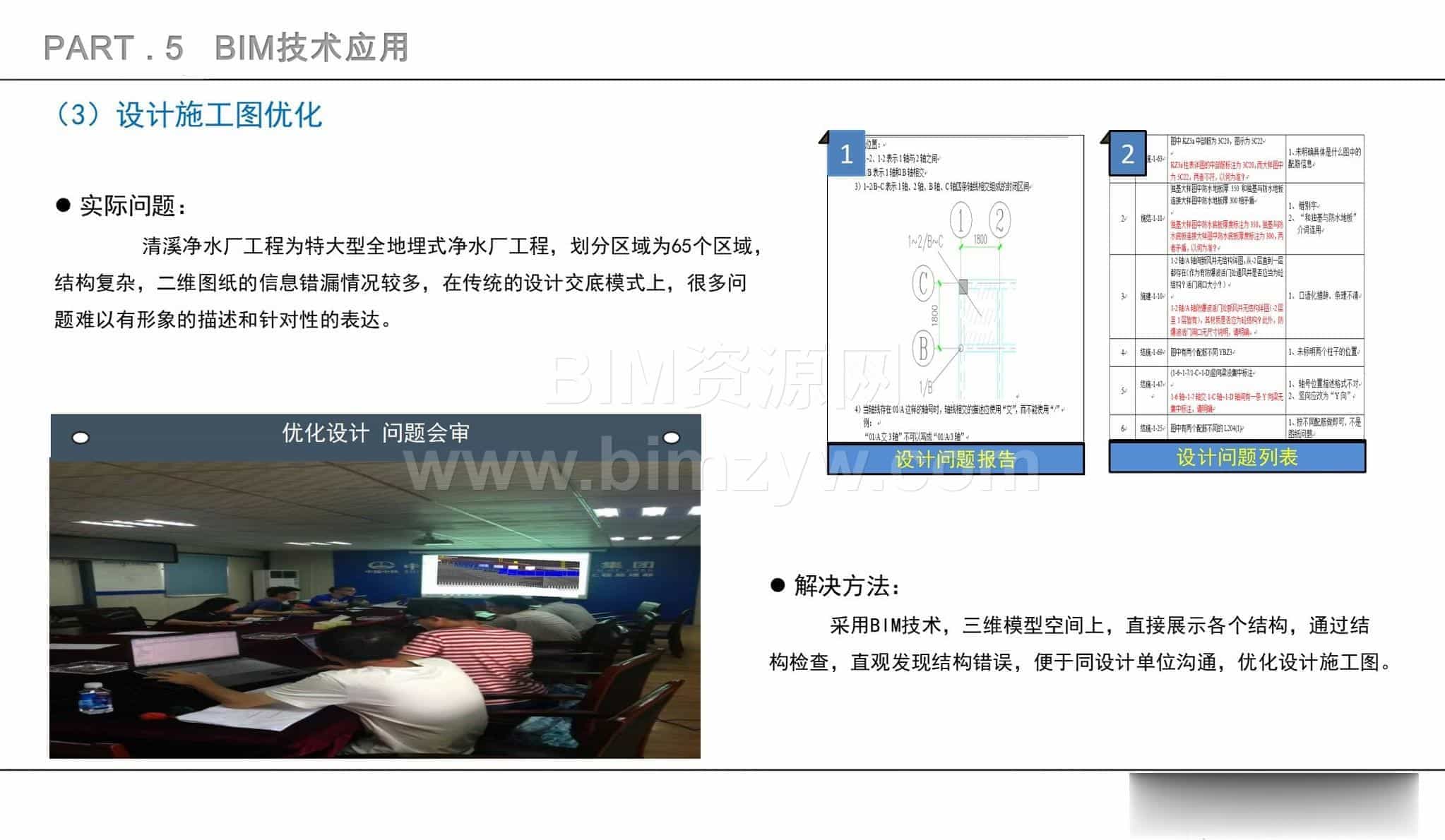

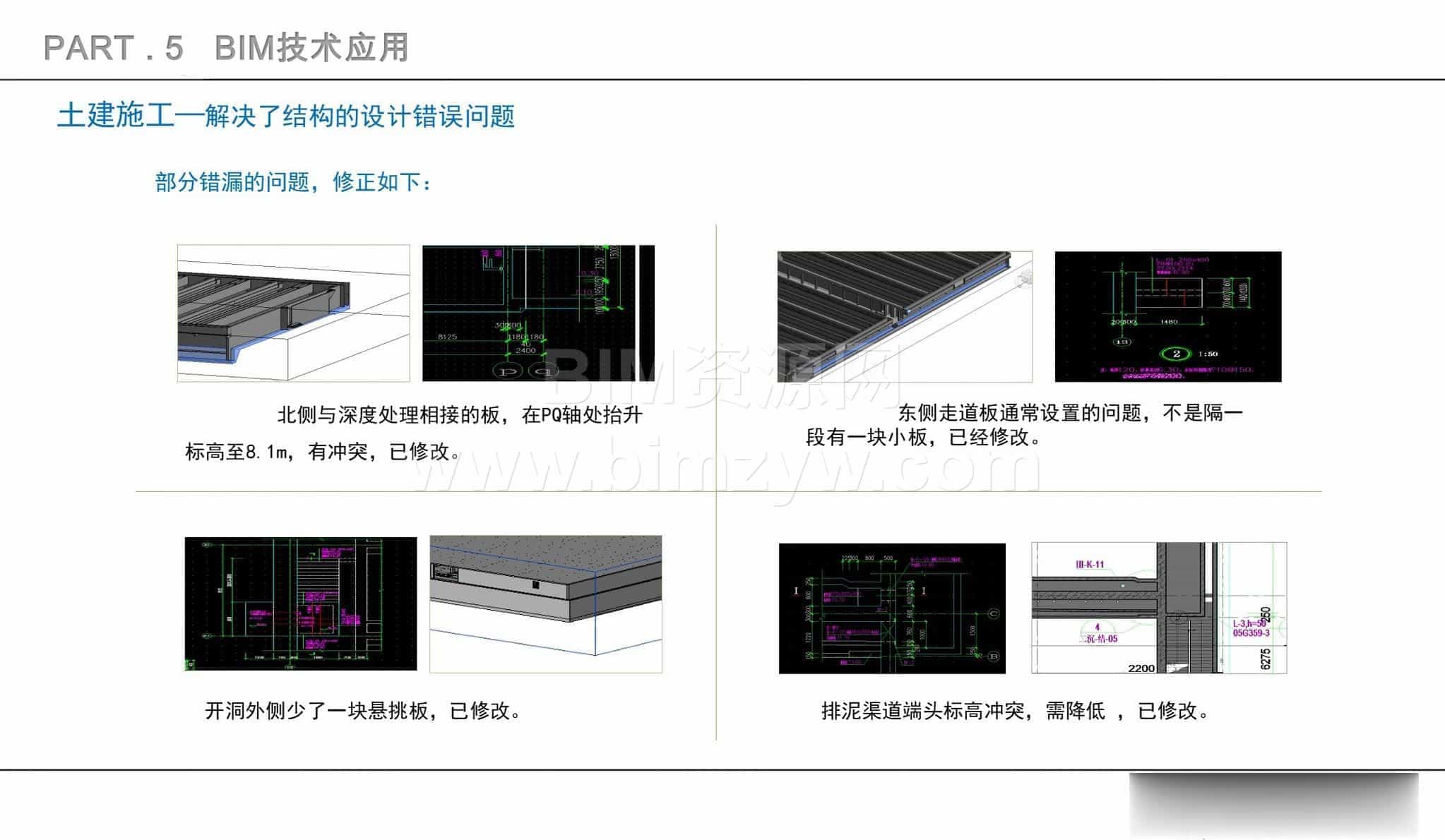

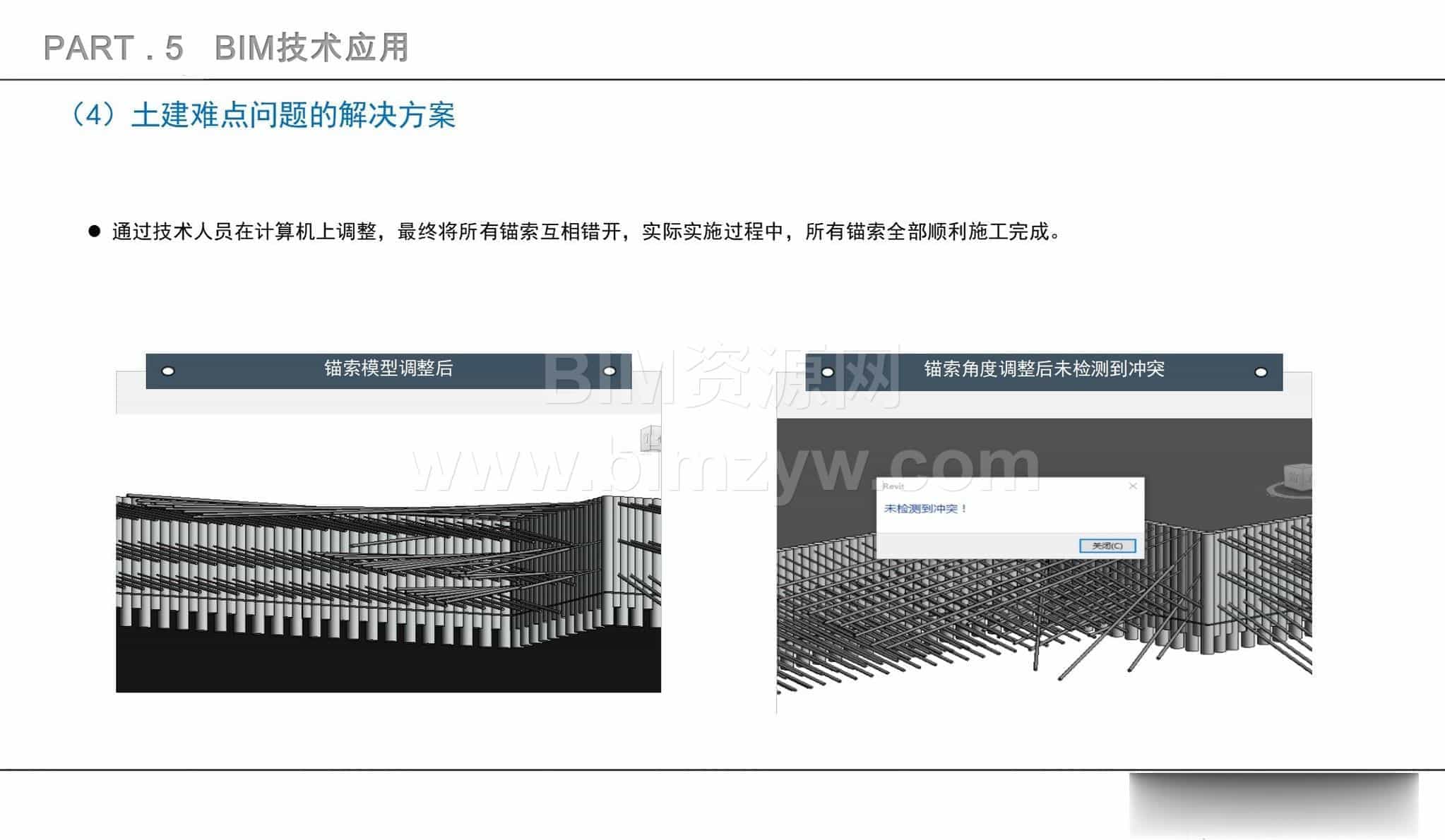

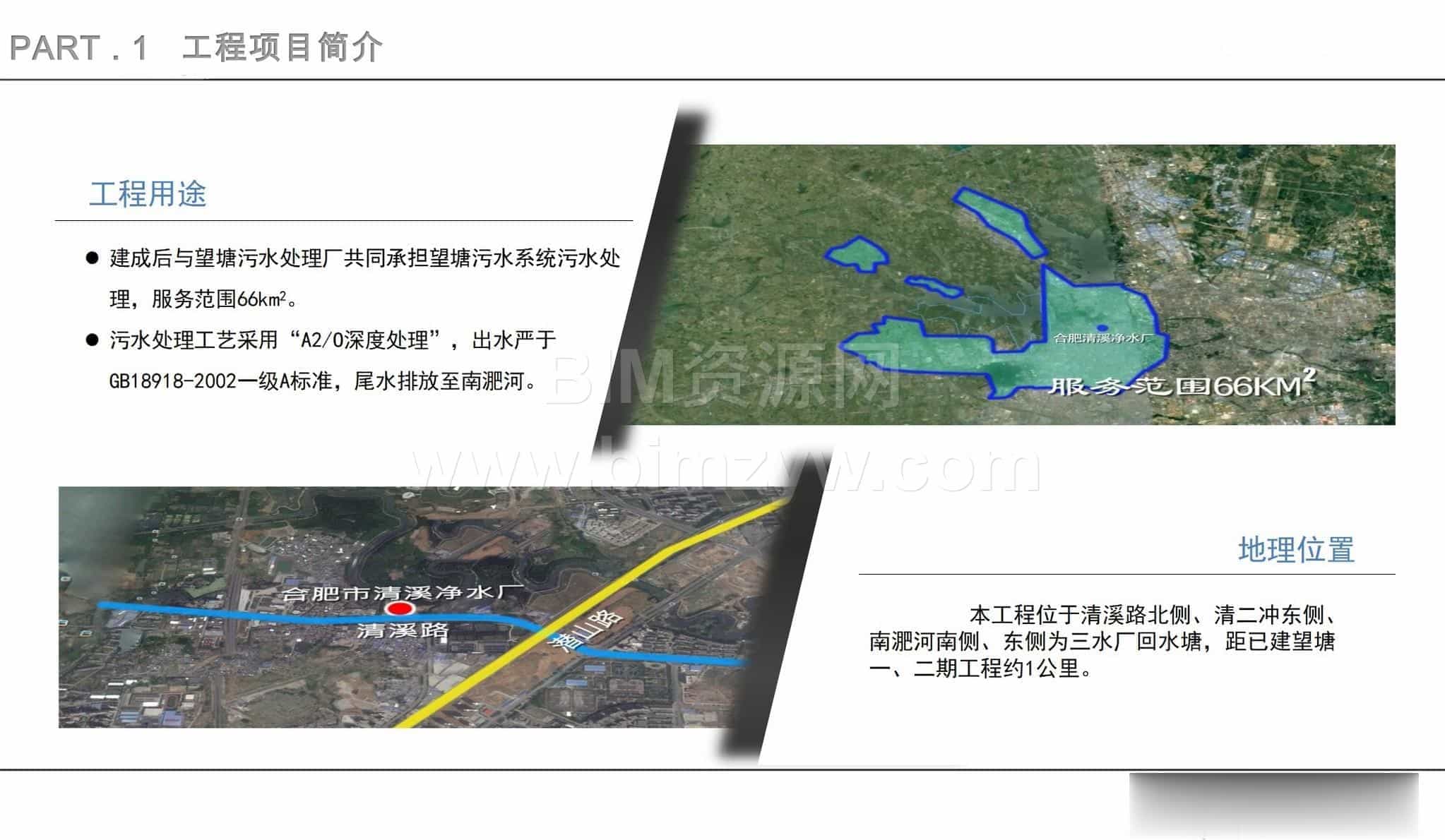

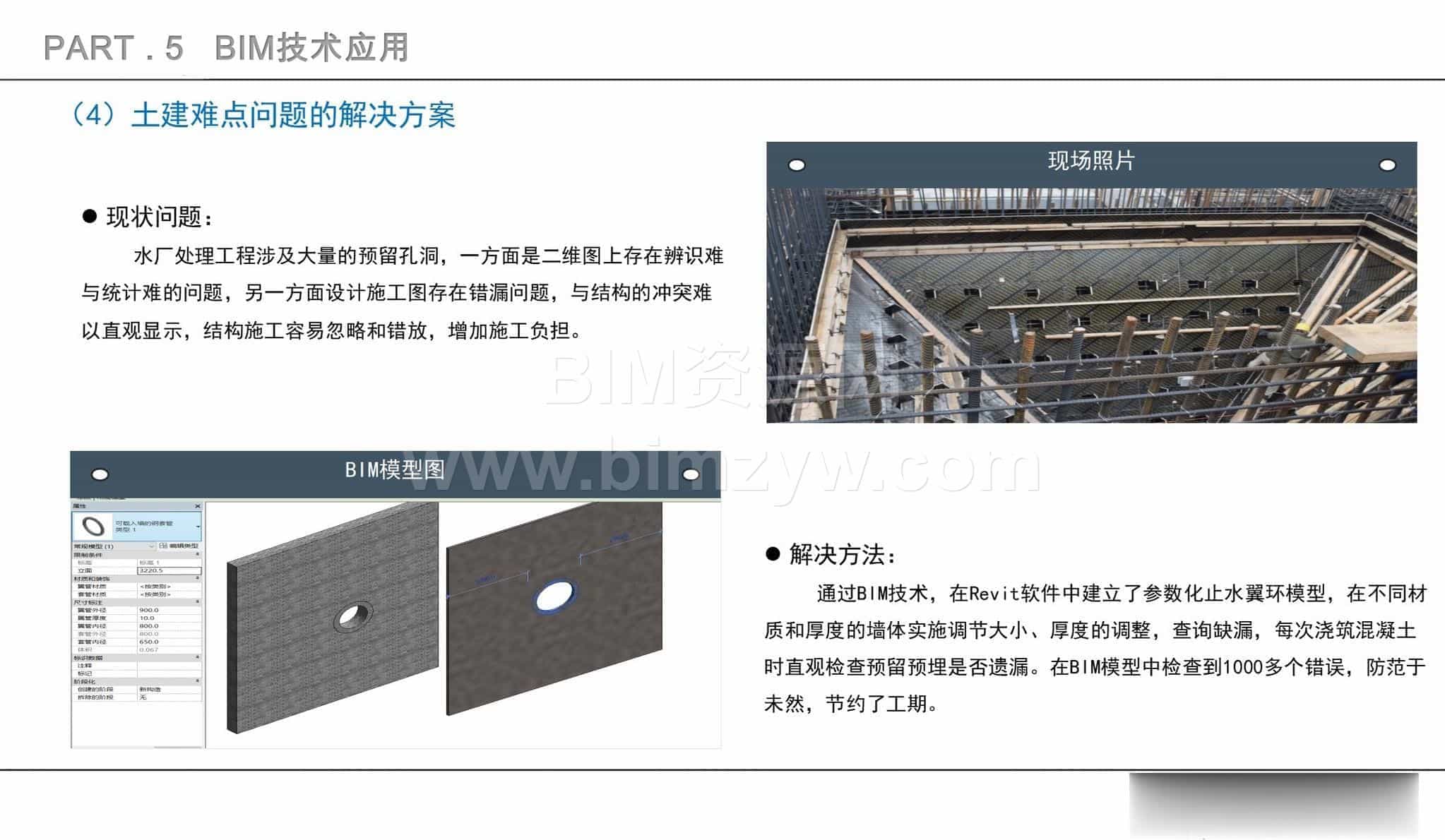

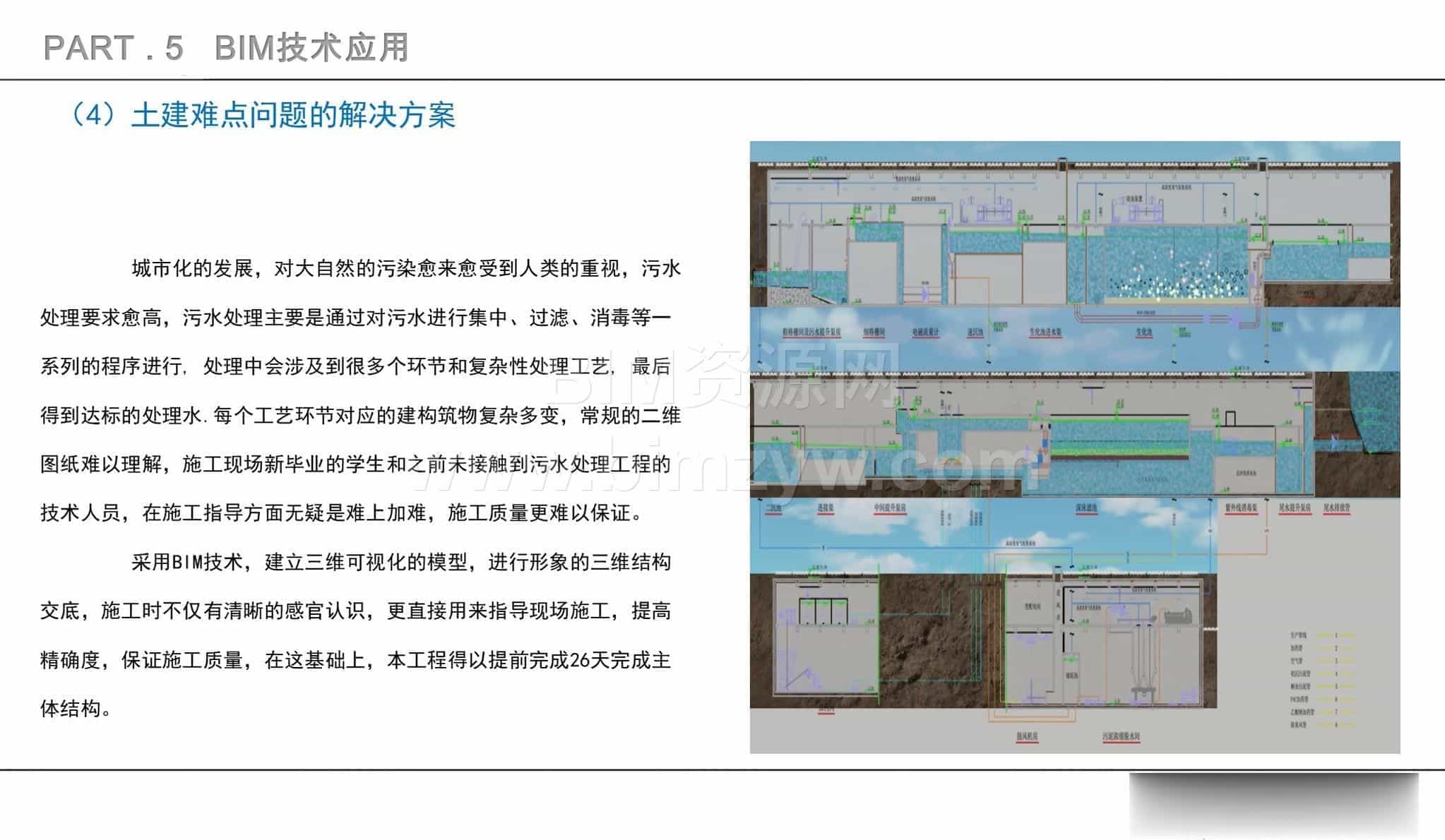

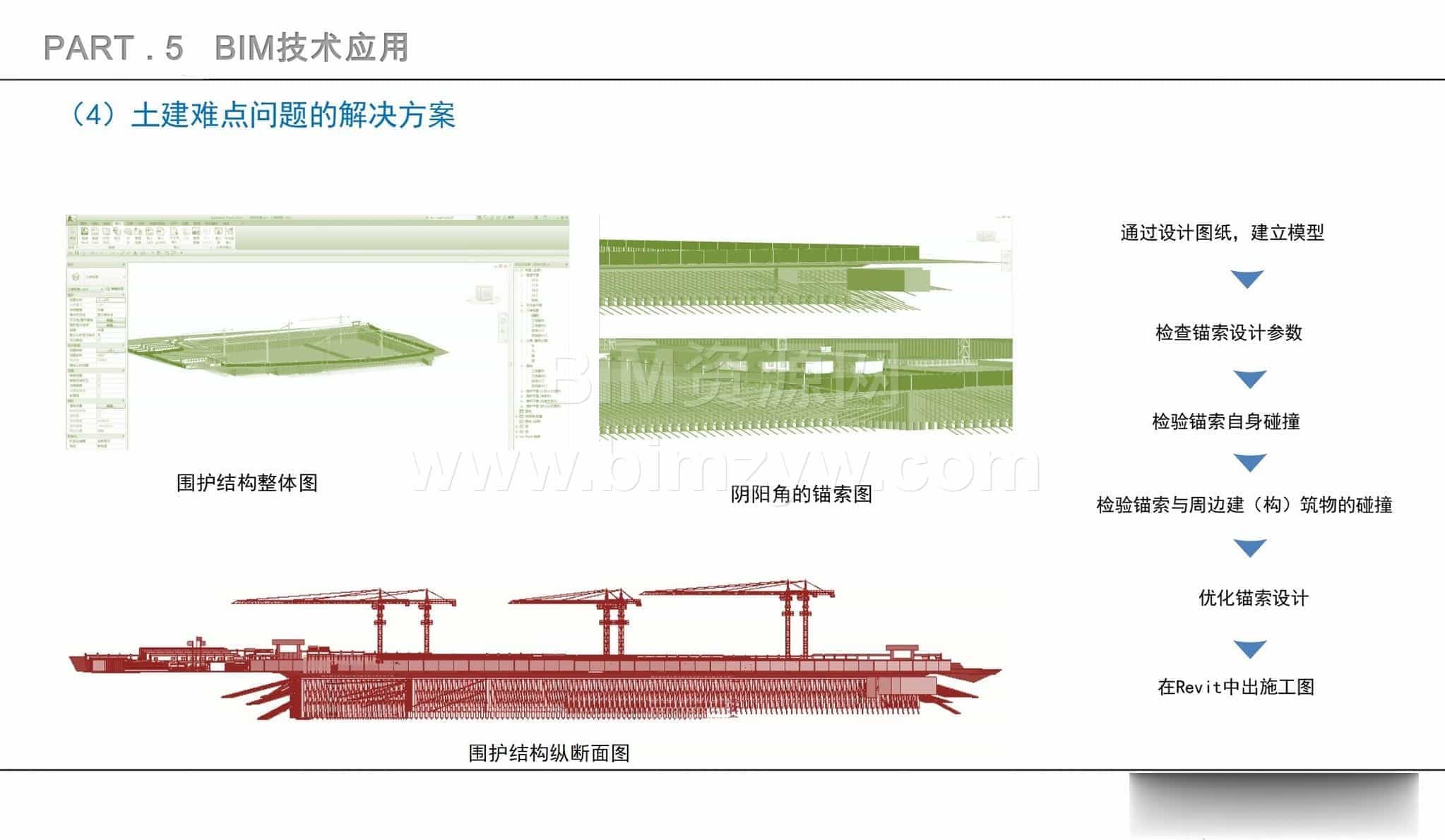

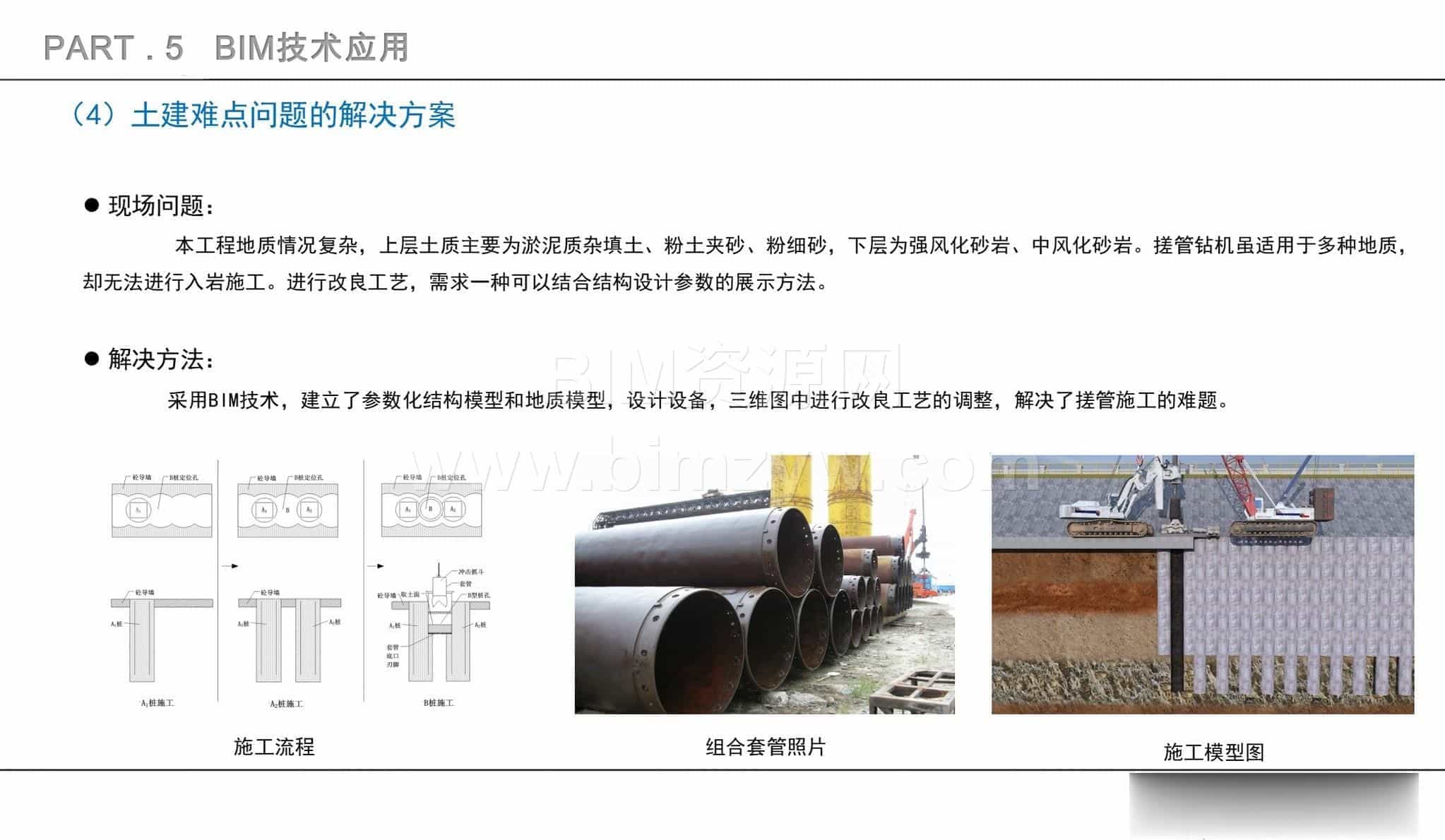

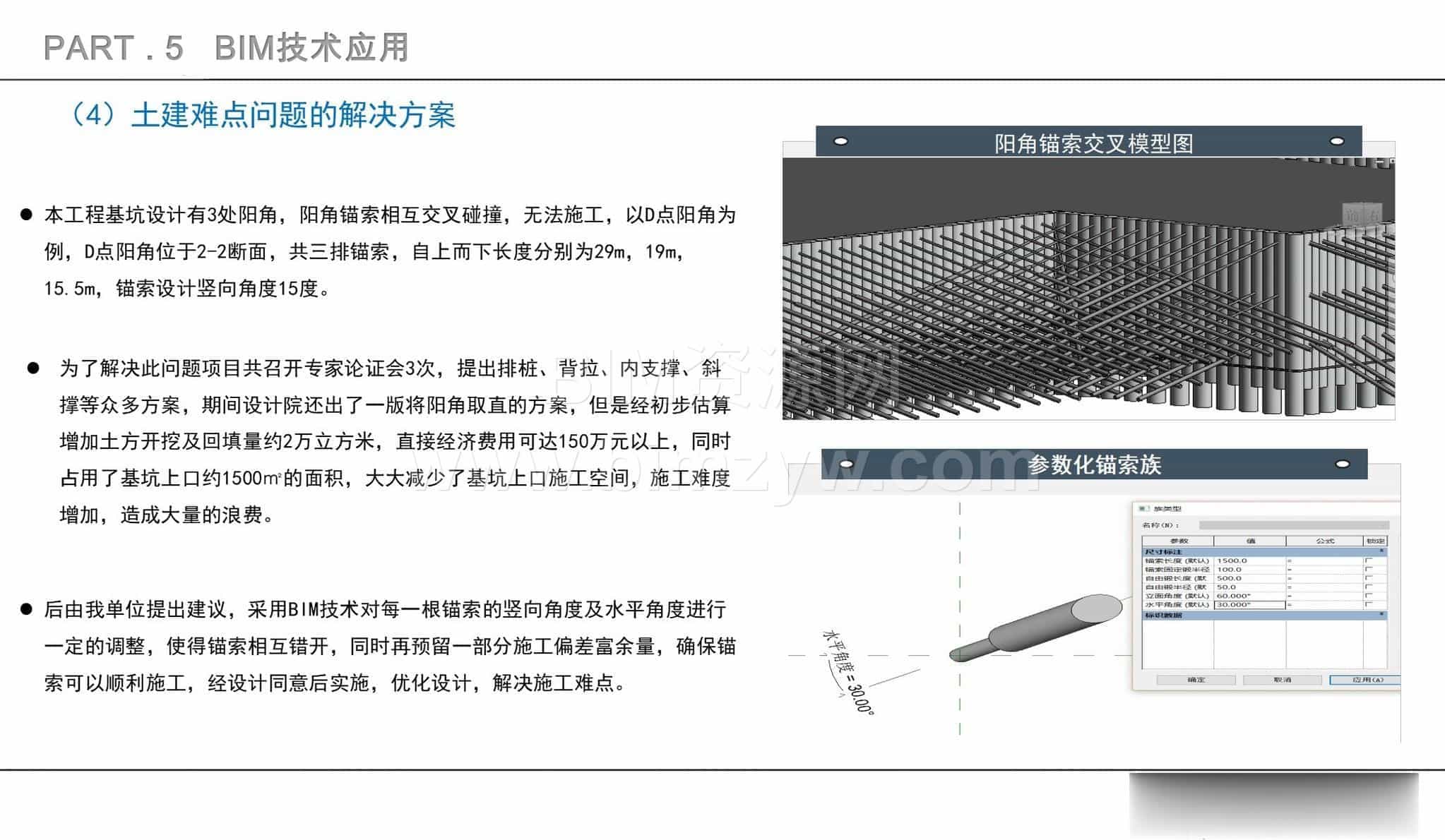

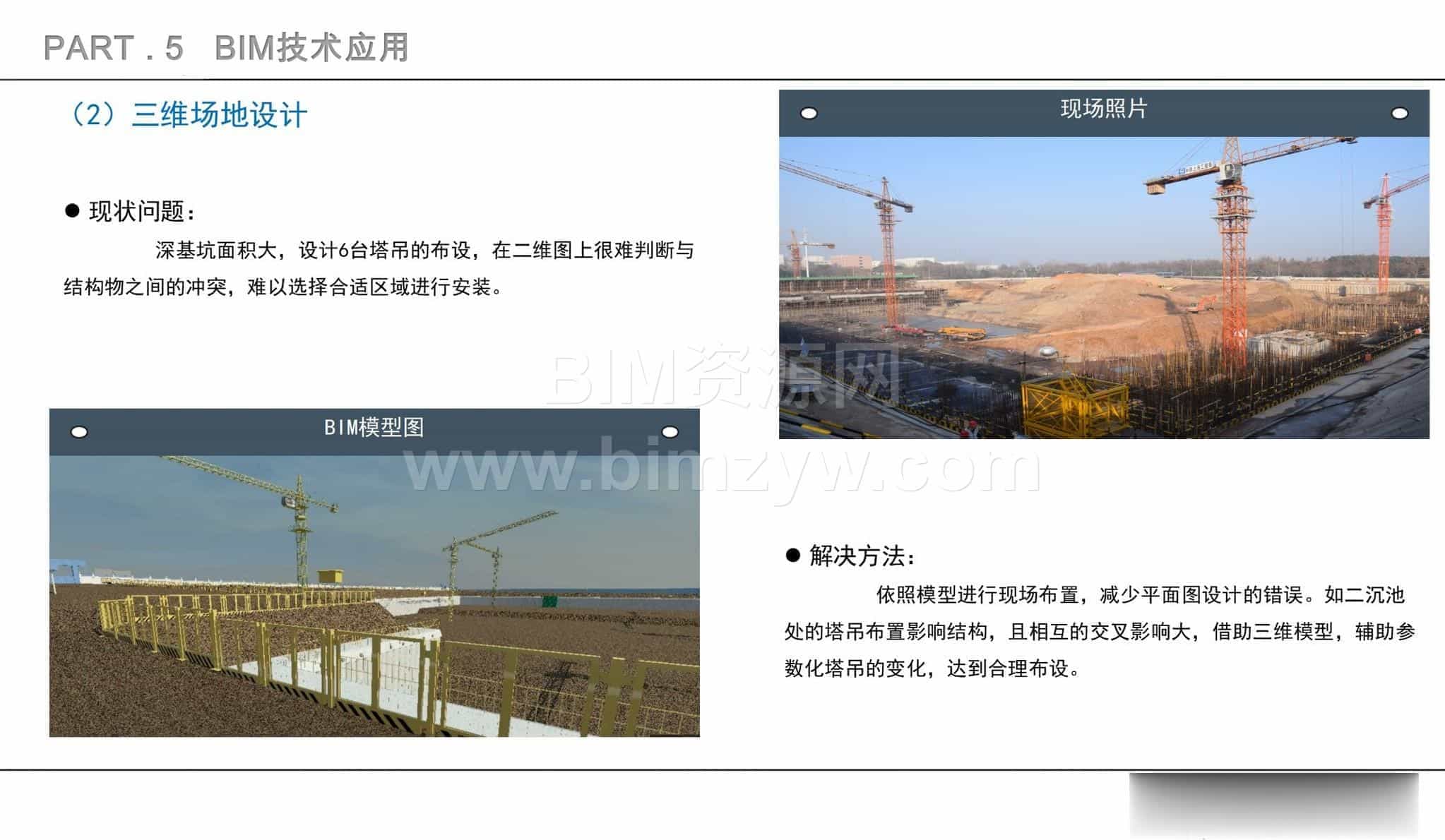

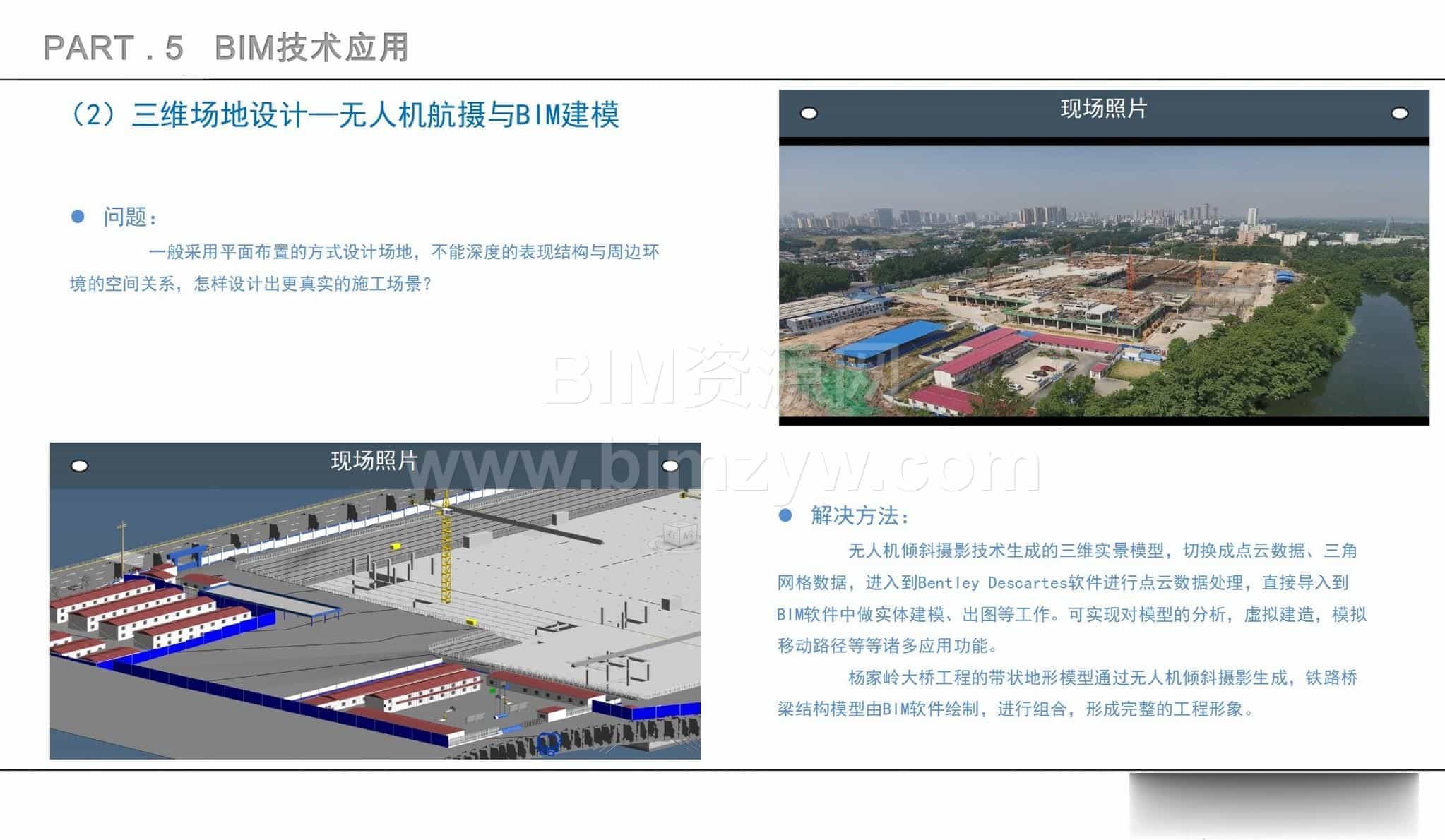

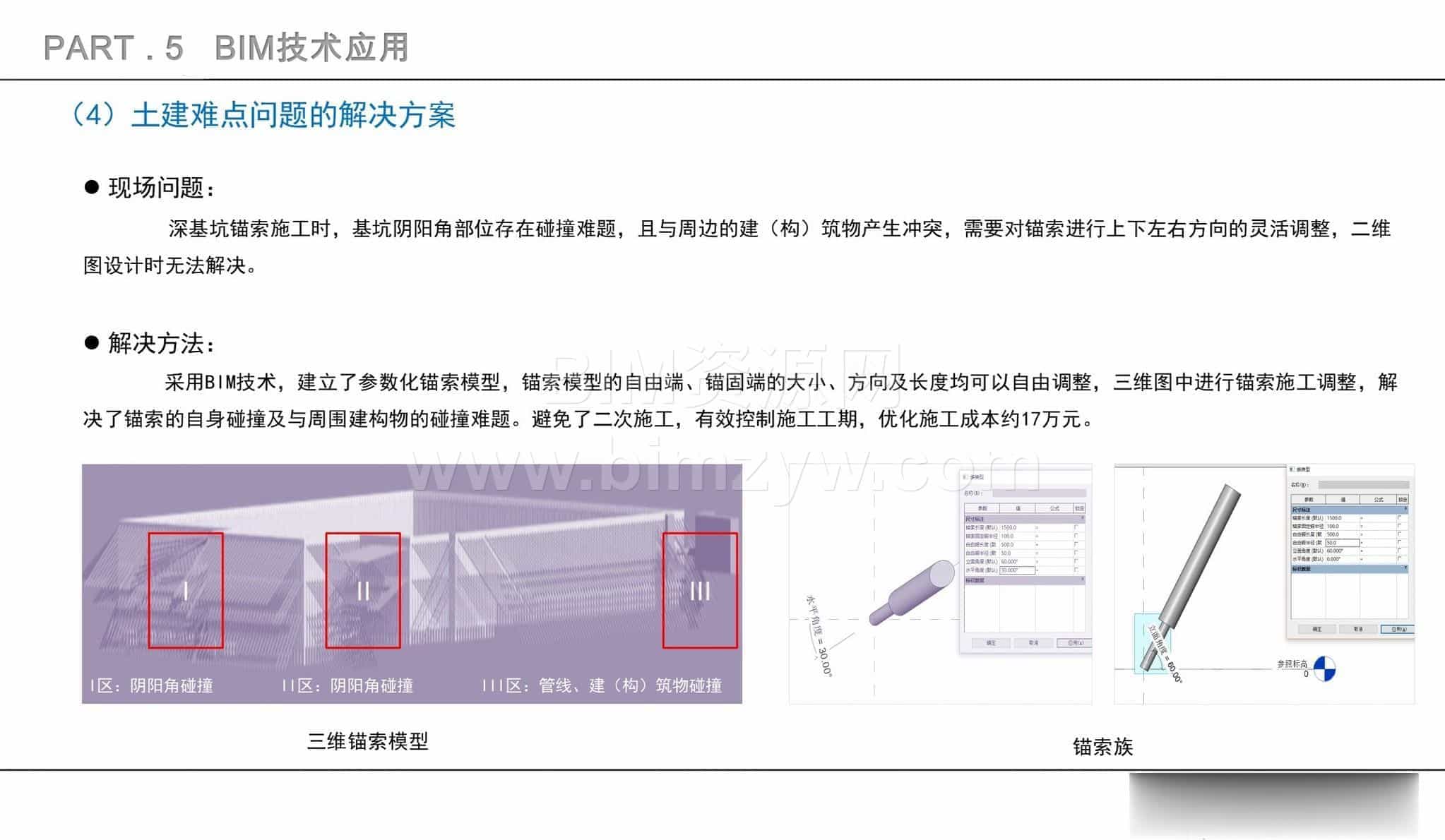

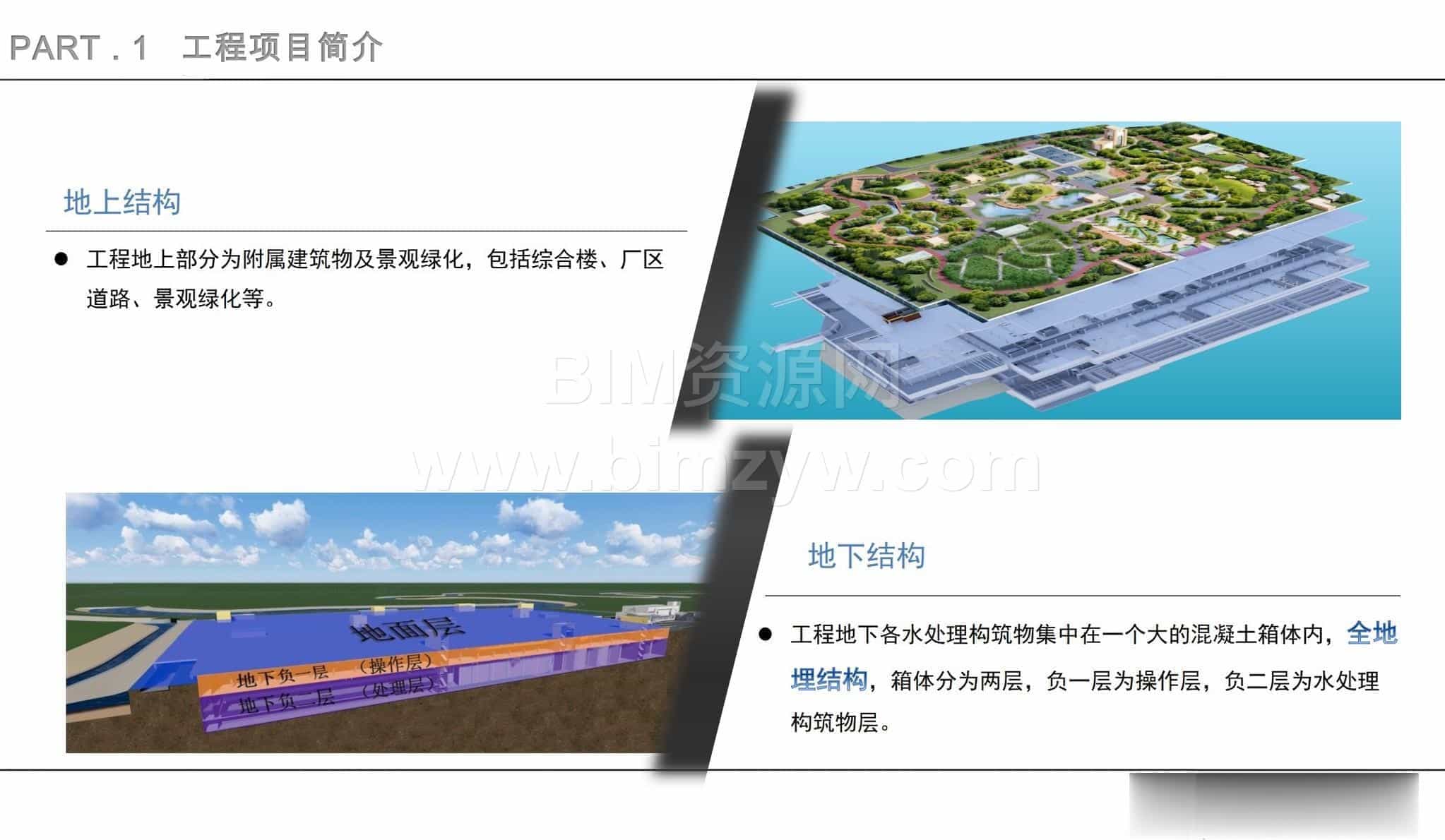

BIM技术在合肥清溪净水厂工程中的应用(含模型、PPT、视频) 2024-08-03 BIM案例 354 推广 工程项目简介: 清溪净水厂工程设计规模为20万m³/d,最大处理能力26万m³/d,一次建成,是安徽省第一座特大型全地埋式污水处理厂,也是第一座净水厂工程的PPP项目。 工程位于清溪路北侧、清二冲东侧、南淝河南侧、东侧为三水厂回水塘,距已建望塘一、二期工程约1公里。 工程地上部分为附属建筑物及景观绿化,地下各水处理构筑物集中在一个大的混凝土箱体内,全地埋结构,箱体分为两层,负一层为操作层,负二层为水处理构筑物层。 BIM团队介绍: BIM团队形式为“公司技术中心” + “项目部”,公司负责决策实施、技术指导,项目部负责技术应用管理、专业人员分工。 团队专业包括结构、建筑、机电、装修等,咨询集团公司技术中心,施工管理人员负责管理、方案、流程、交底。 软、硬件配置: 软件应用包括CAD、REVIT、NavisWorks、Project、3Dmax等。 硬件配置包括图形工作站、移动图形工作站、移动终端等。 应用BIM技术原因: 地下深层空间的大面积施工、结构复杂、场地有限、多种复杂地质环境下的施工、施工工期紧、土方施工复杂、深基坑危险源多、工序多、构筑多复杂、关键施工节点多、机电安装涉及专业多、设备及管线安装复杂等。 精细化施工要求提升、PPP项目的施工成本的控制要求、业主单位在项目中对BIM技术要求、城市有限的施工空间与紧张施工工期的推动、水务环保工程信息化施工管理创新实践、全地埋式污水处理工程施工精品创优。 BIM技术应用: 模型设计:建立BIM建模标准,确保BIM模型能够应用于现场施工管理、协调优化、沟通交流等。 三维场地设计:通过BIM模型构建,纠正二维图纸上的设计错误,合理布设场地,直观判断施工机械的安置是否正确,快速完成标准化场地的设计,导出工程量。 设计施工图优化:采用BIM技术,三维模型展示结构,发现结构错误,优化设计施工图。 土建难点问题的解决方案:包括解决锚索碰撞问题、搓管施工难题、预留孔洞错漏问题、钢筋计算和施工难题、算量难问题、降水施工计算书的插件开发、复杂构筑物的三维辨识与交底、分区施工、横道图“活”起来、复杂施工工序的认知、虚拟施工、三维扫描技术、支架体系、机电施工、虚拟吊装、结构施工虚拟漫游、VR技术的应用、BIM管理平台等。 应用效益及经验教训: 应用效益:节约工期约110天,避免二次施工,提高了施工效率,培养了7名工程技术人员,直接节约材料成本约214万。 经验教训:存在BIM模型的标准、成果提交难以统一与数据转换差、缺乏成熟的BIM模型管理平台等问题,需要进一步完善,进行数据格式的开发、软件功能拓展、模型格式的统一等。 人才培养及改进方向: 人才培养:挑选技术人员定期组织培训,学习BIM技术应用的项目成果,参与BIM交流活动。 改进方向:加强通用软件学习和专业拓展学习,深化平台应用,推广BIM应用,学习新技术,加强项目应用。 下一步实施项目和计划: 完善基于BIM的工作流程,增加激励机制,建立、完善基于BIM技术的项目管理体系,积极参加BIM相关活动,选派人员参加培训和大赛,扩大BIM技术的项目应用范围。 资源截图 资源下载资源下载立即下载大小:1.08GB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
