泰国宽武里糖厂日榨甘蔗12000吨建设工程BIM技术应用(全套文件共包含BIM模型+汇报PPT+演示视频等)

泰国宽武里糖厂日榨甘蔗12000吨建设工程BIM技术应用(全套文件共包含BIM模型+汇报PPT+演示视频等)
配套模型为nwc格式
一、项目简介
泰国宽武里糖厂日榨甘蔗 12000 吨建设工程以 EPC 总承包方式承建,总造价 27.3 亿泰铢。施工内容包括多个车间及厂区设施的土建、安装、调试和运行。
二、BIM 应用的软件和硬件配置
  1. 软件配置:包括 Plant 3D、Revit、Navisworks、Inventor、Tekla、PKPM、3D3S 等,用于管道建模、电气仪表桥架和导管建模、系统合成、碰撞检测、施工模拟、可视化技术交底、设备建模、钢结构建模和设计计算等。
  2. 硬件配置:有服务器、台式电脑、笔记本电脑、绘图机等。
三、BIM 技术应用情况

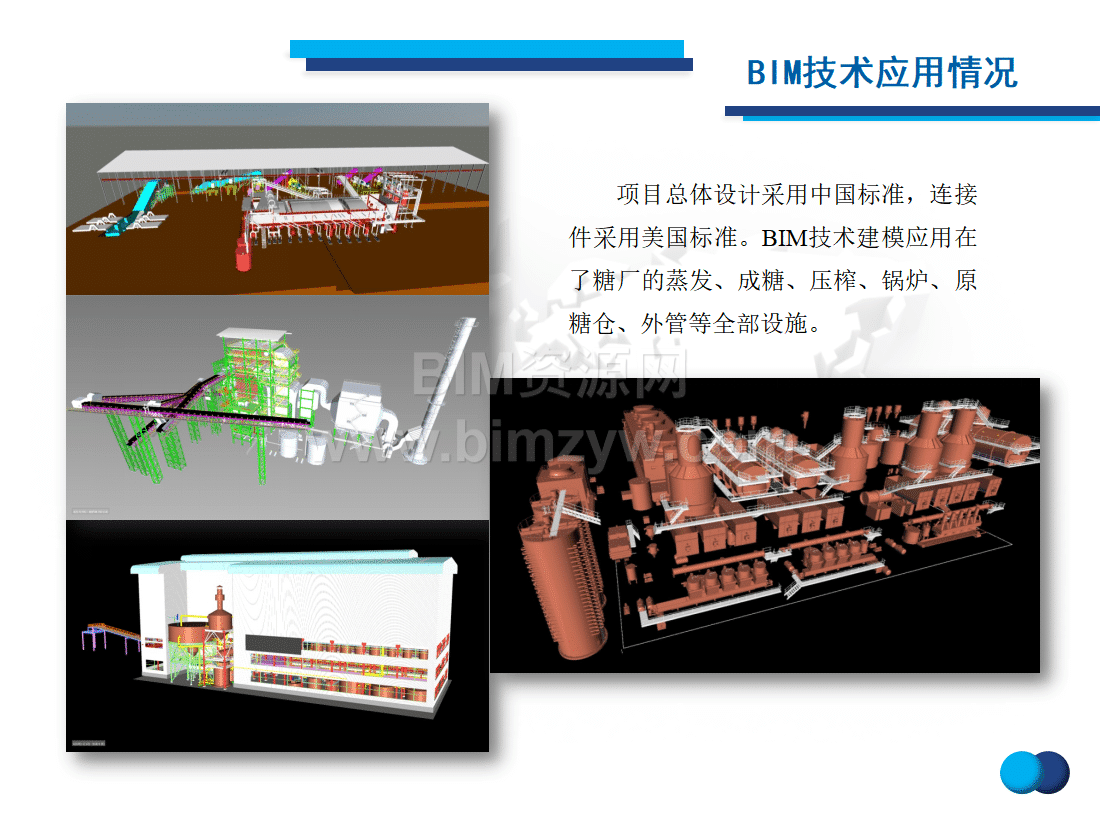

  1. 总体设计采用中国标准,连接件采用美国标准,建模应用于糖厂全部设施,各车间系统进行平行正交式碰撞检查。

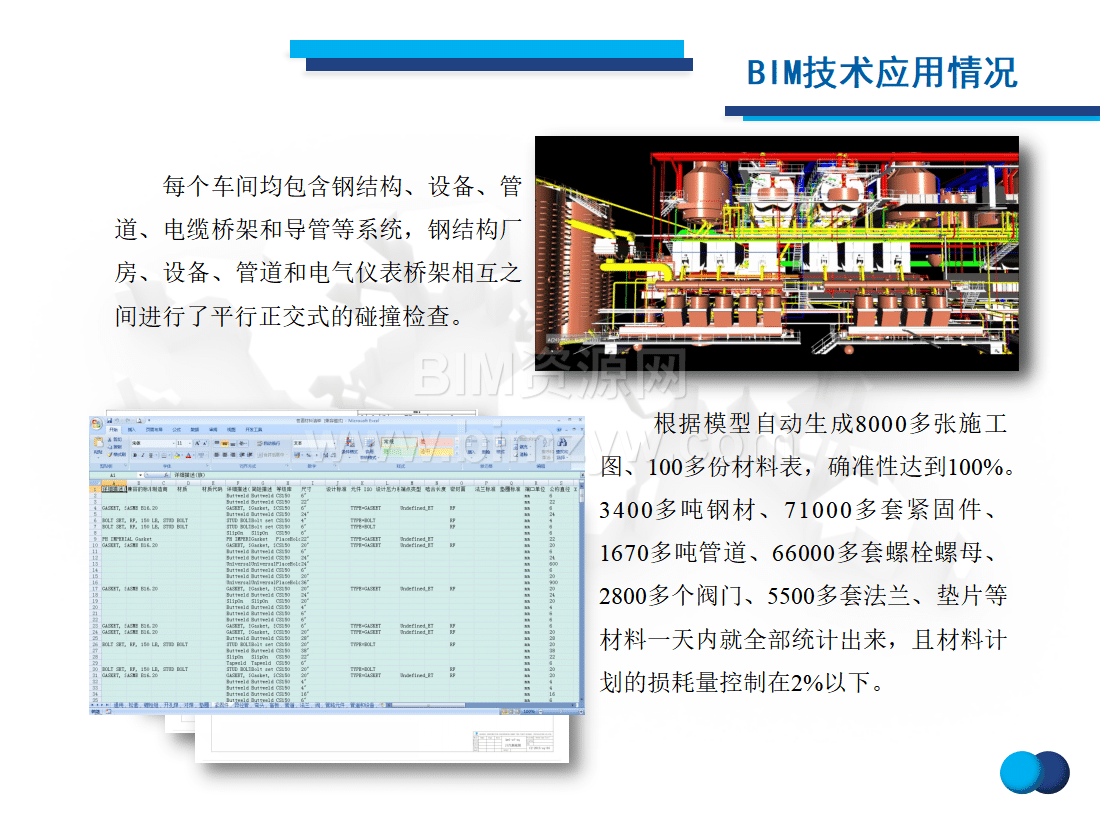

  2. 根据模型自动生成施工图和材料表,准确性达 100%,快速统计材料且损耗量控制在 2%以下。

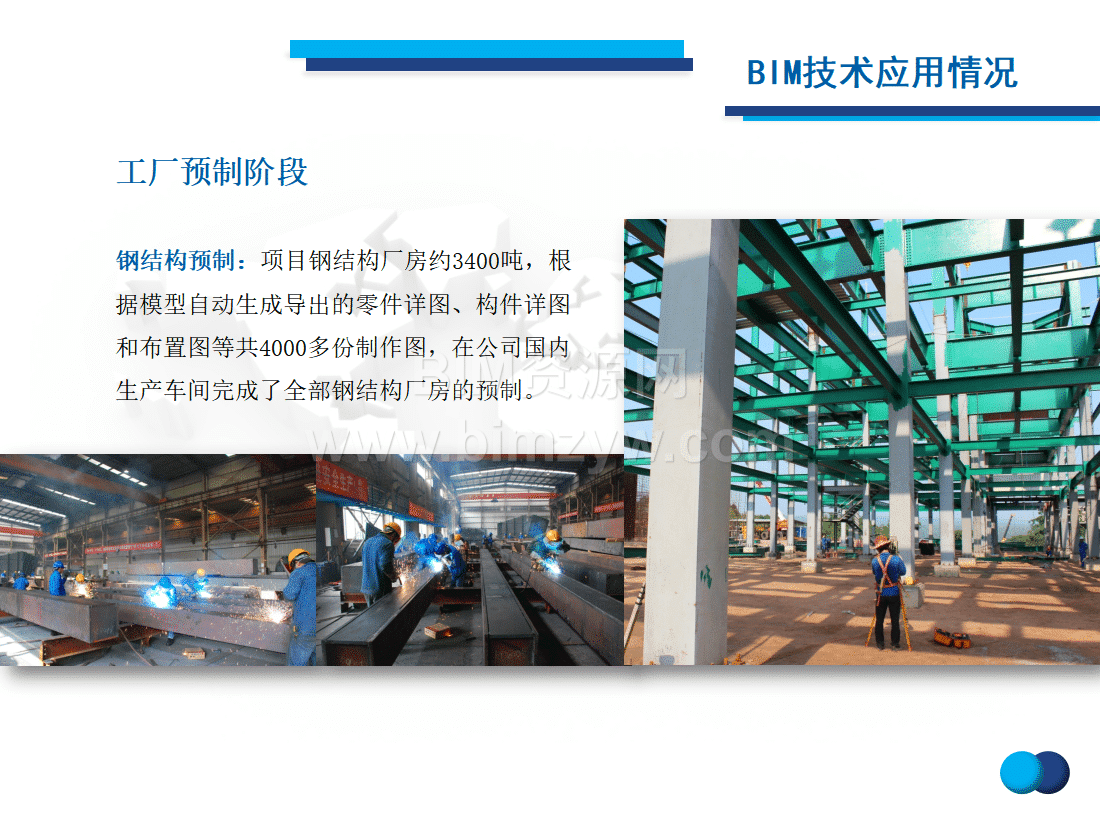

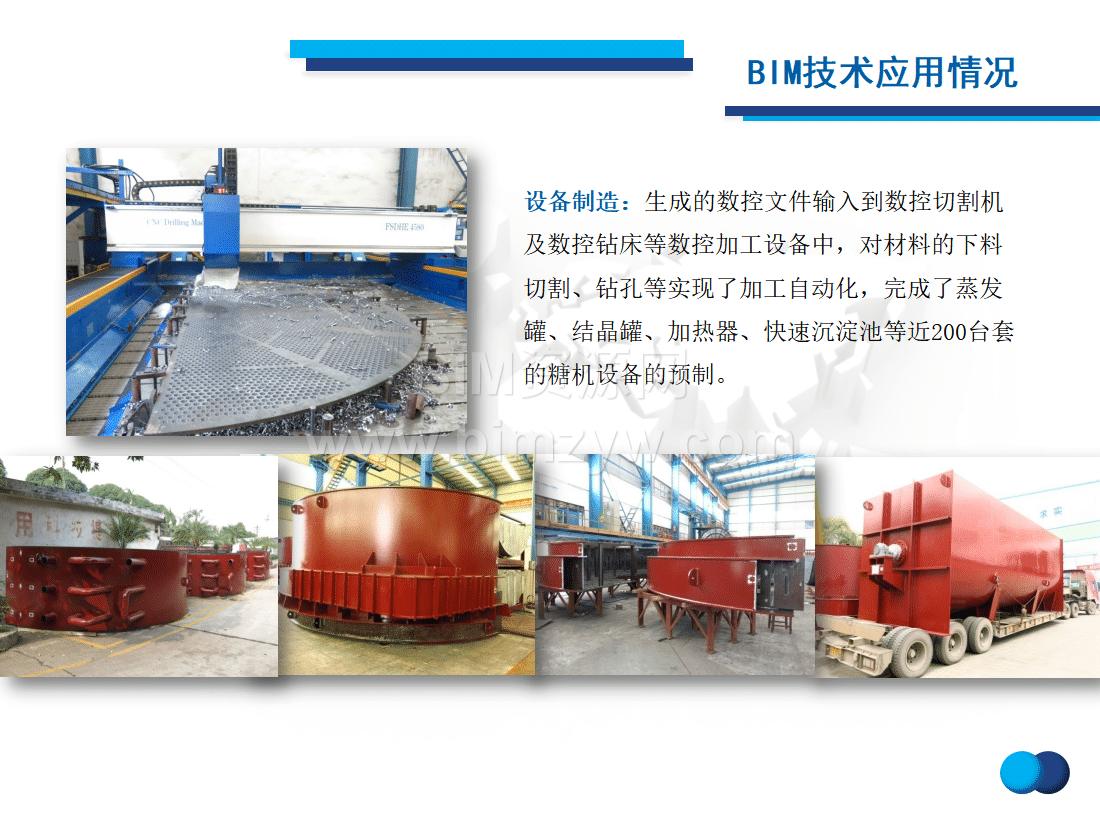

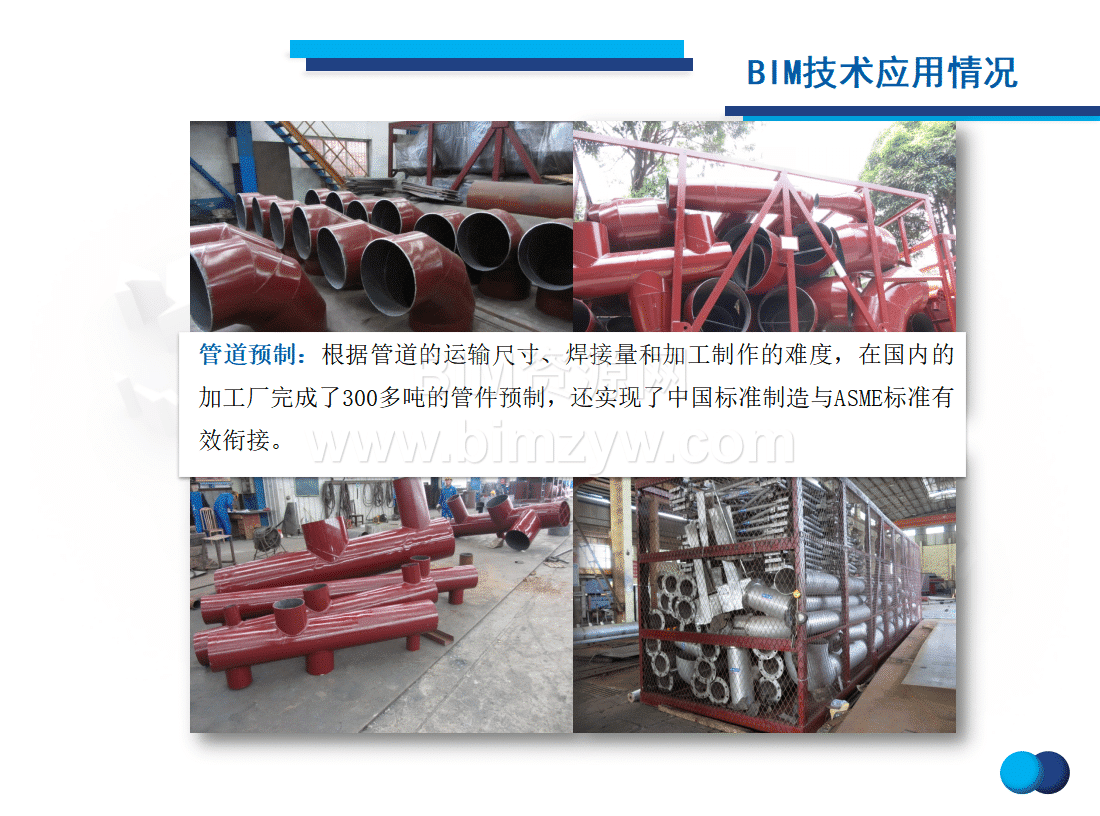

  3. 在工厂预制阶段,钢结构预制根据模型生成制作图,在国内车间完成;设备制造利用数控文件实现加工自动化;管道预制完成部分管件预制并实现标准有效衔接。

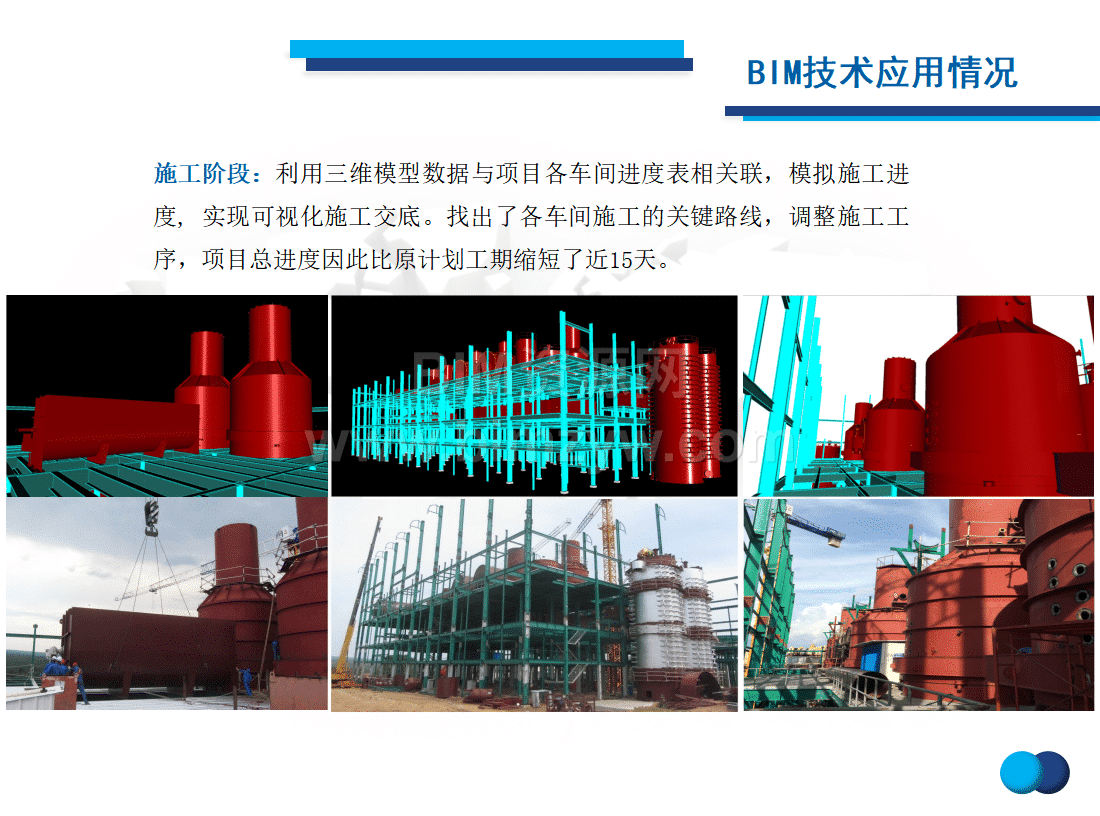

  4. 在施工阶段,利用三维模型模拟施工进度,实现可视化施工交底,找出关键路线,调整工序,缩短工期近 15 天。

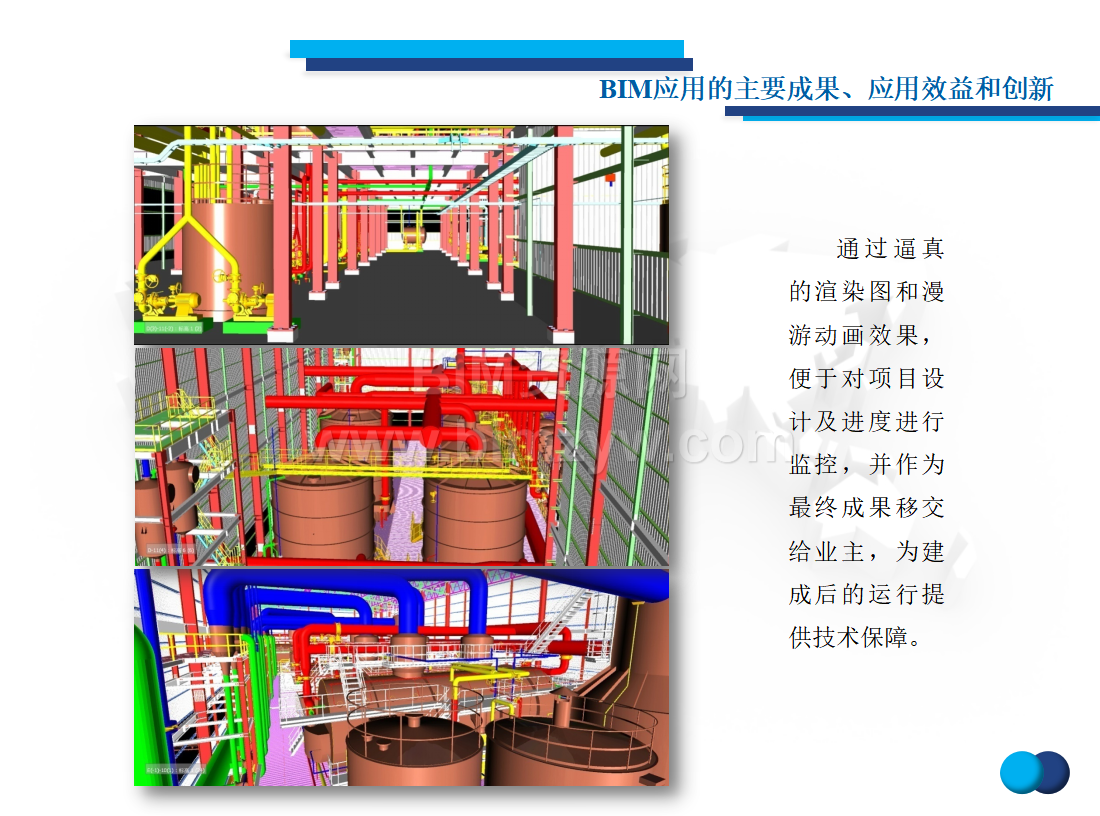

  5. 通过逼真的渲染图和漫游动画效果,便于项目监控,并移交给业主。
六、BIM 应用的主要成果、应用效益和创新
  1. 有效缩短工期,同规模项目国外建设周期为 730 天,本项目建设时间为 455 天。

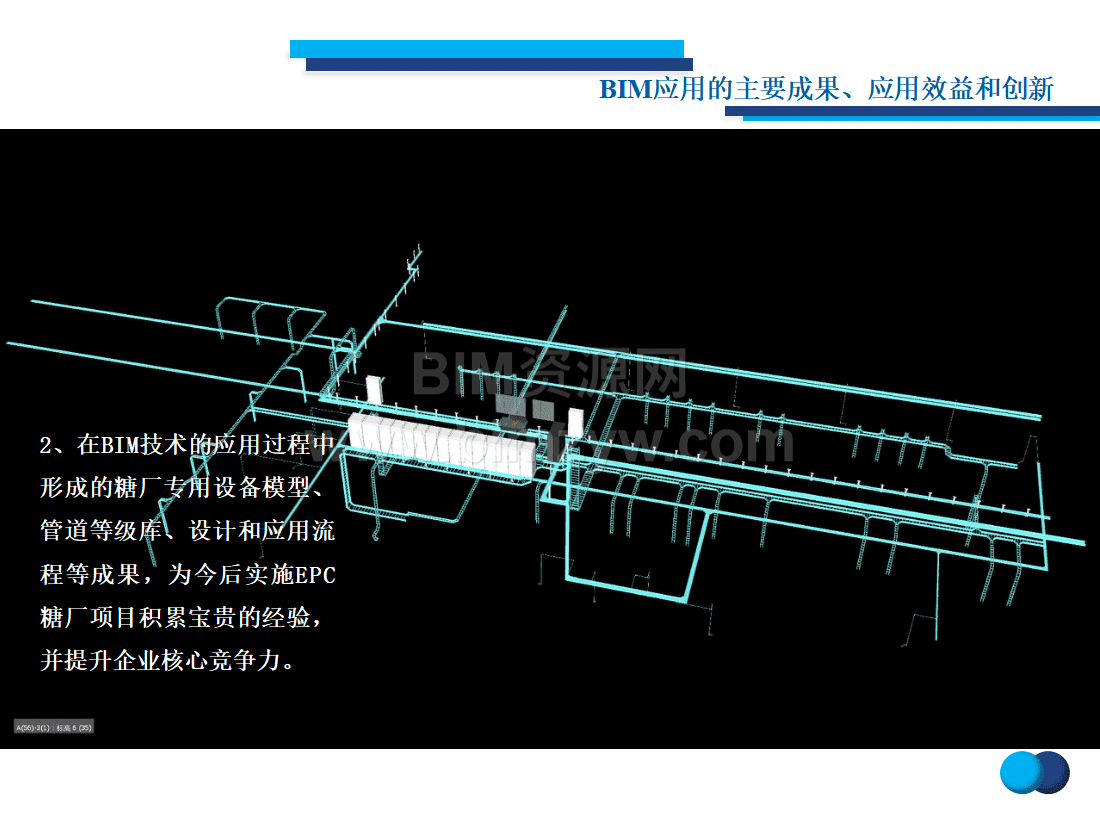

  2. 形成糖厂专用设备模型、管道等级库等成果,提升企业核心竞争力。

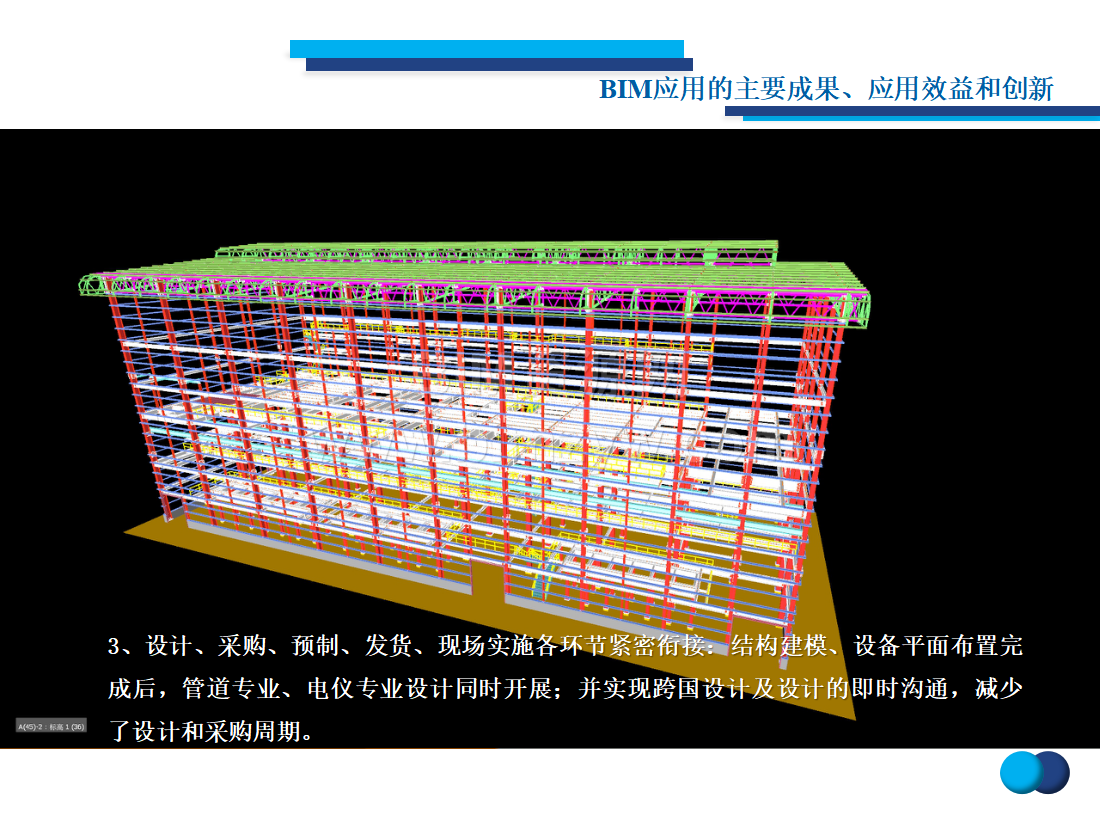

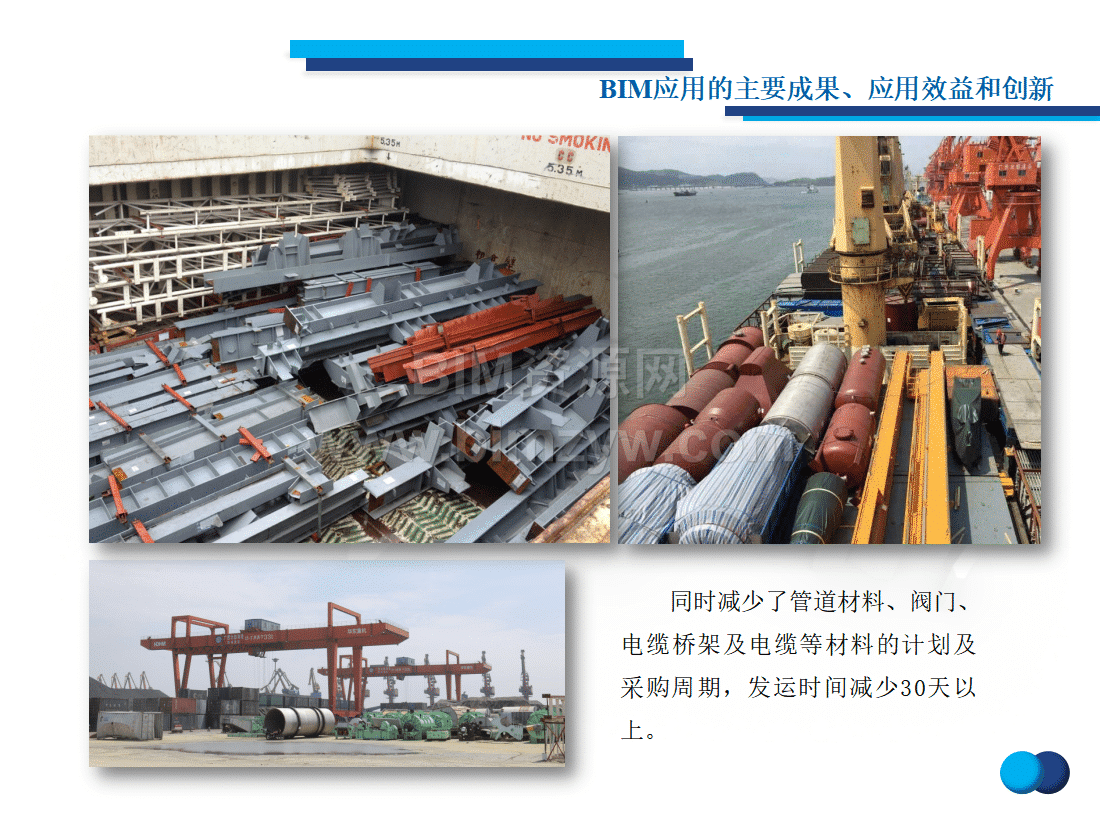

  3. 设计、采购、预制、发货、现场实施各环节紧密衔接,减少设计和采购周期,发运时间减少 30 天以上。

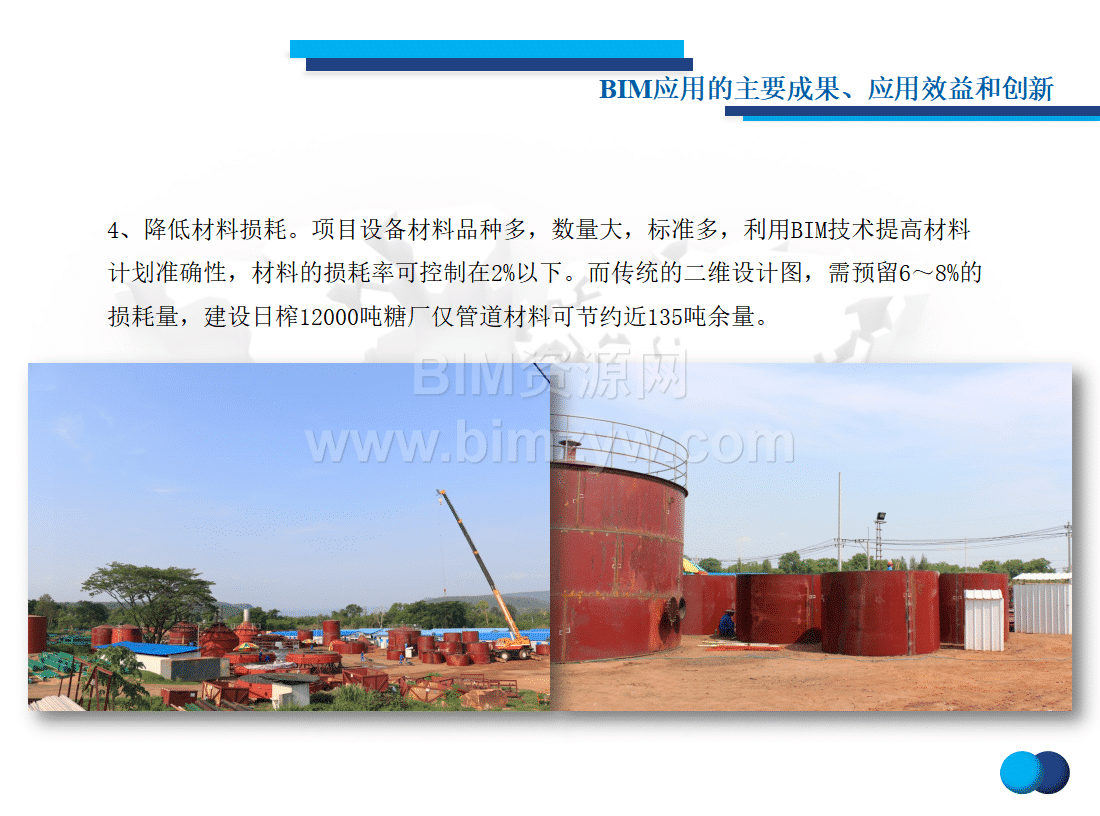

  4. 降低材料损耗,损耗率控制在 2%以下,传统二维设计需预留 6 – 8%损耗量。

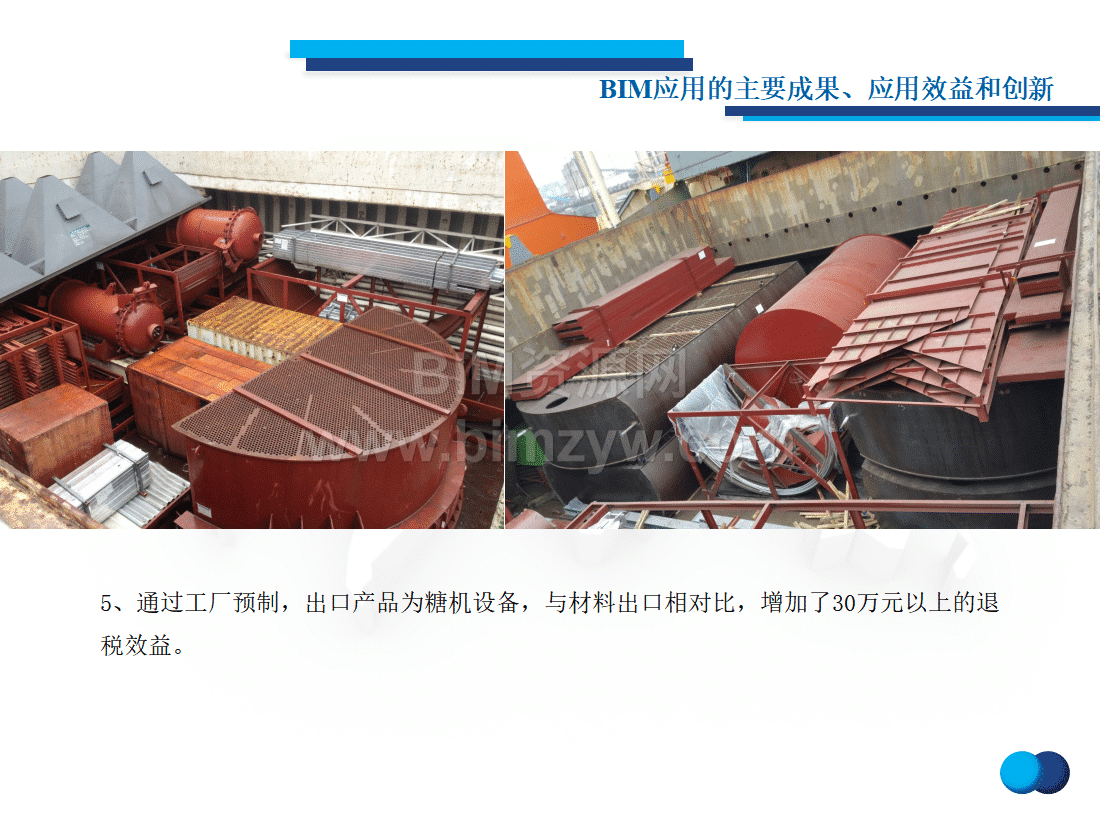

  5. 通过工厂预制出口糖机设备,增加退税效益 30 万元以上。
  6. 施工三维可视化技术交底,杜绝或减少现场更改和返工,确保施工节点按计划完成,大型设备吊装顺利。
  7. 劳务成本有效降低,预计节约 1000 万元以上,降低国外劳务用工风险。
泰国宽武里项目是国内施工企业首个全面应用 BIM 技术的糖厂项目,已取得显著经济效益。
