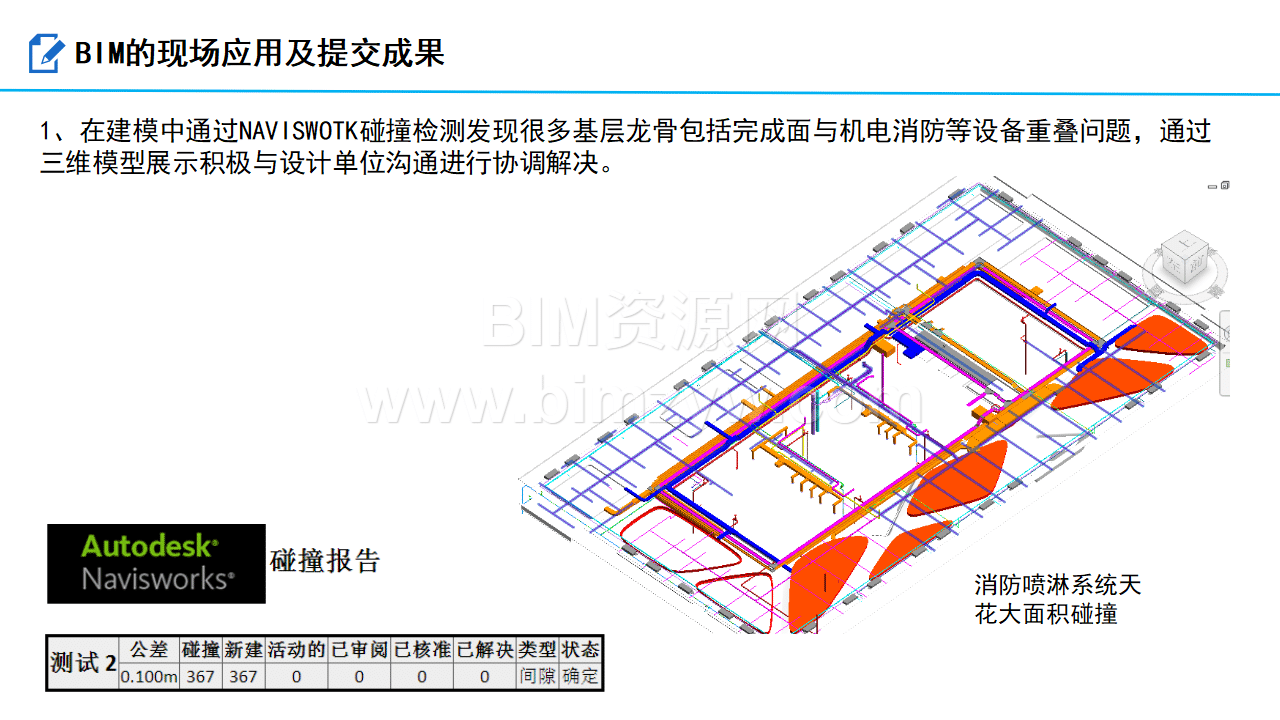

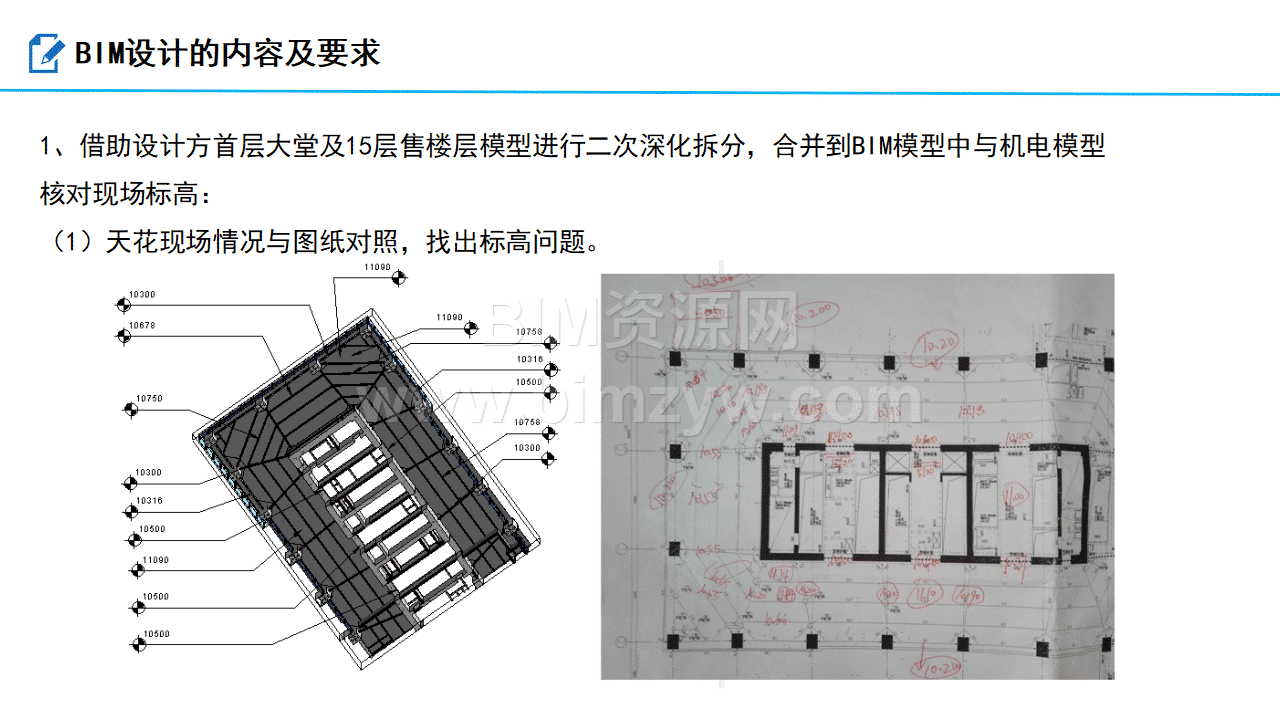

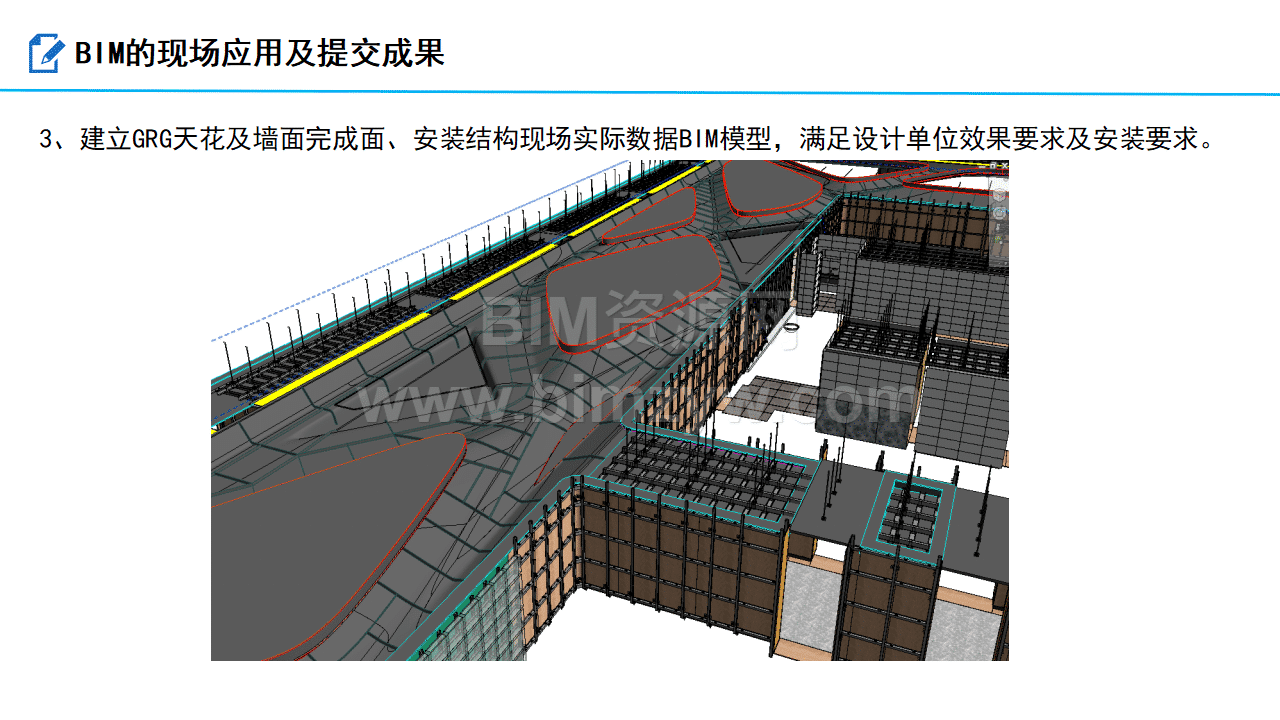

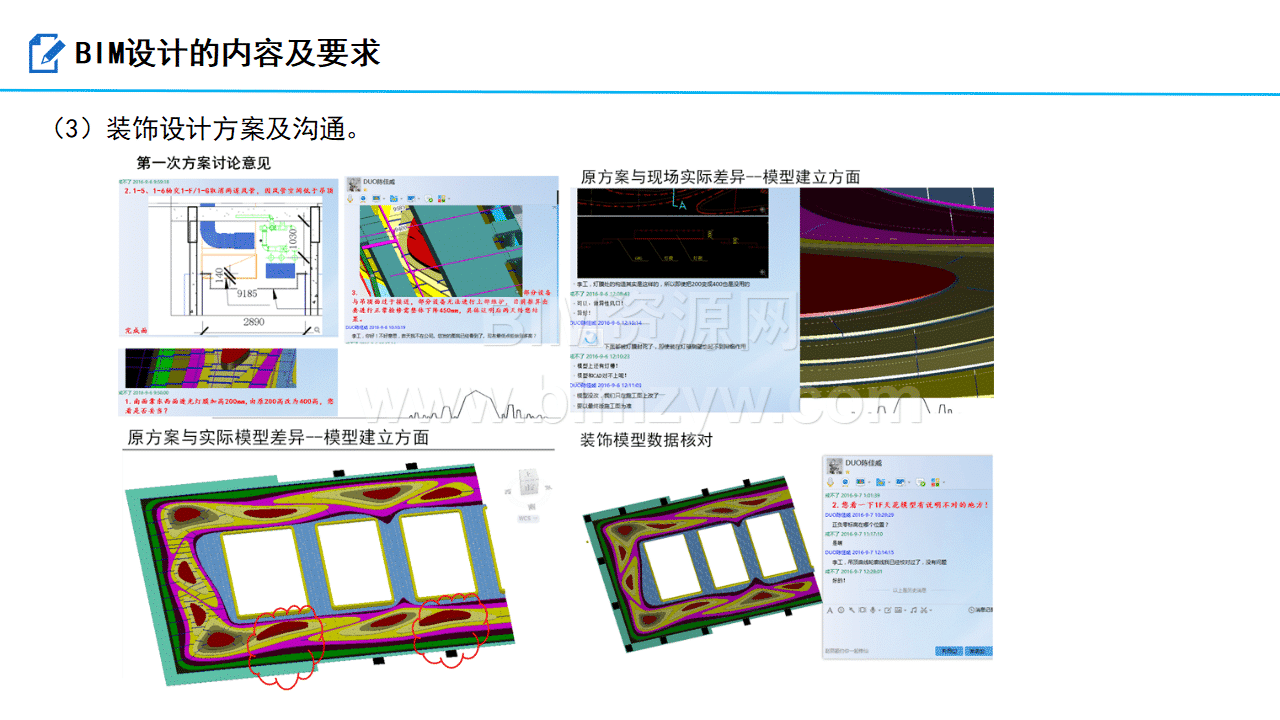

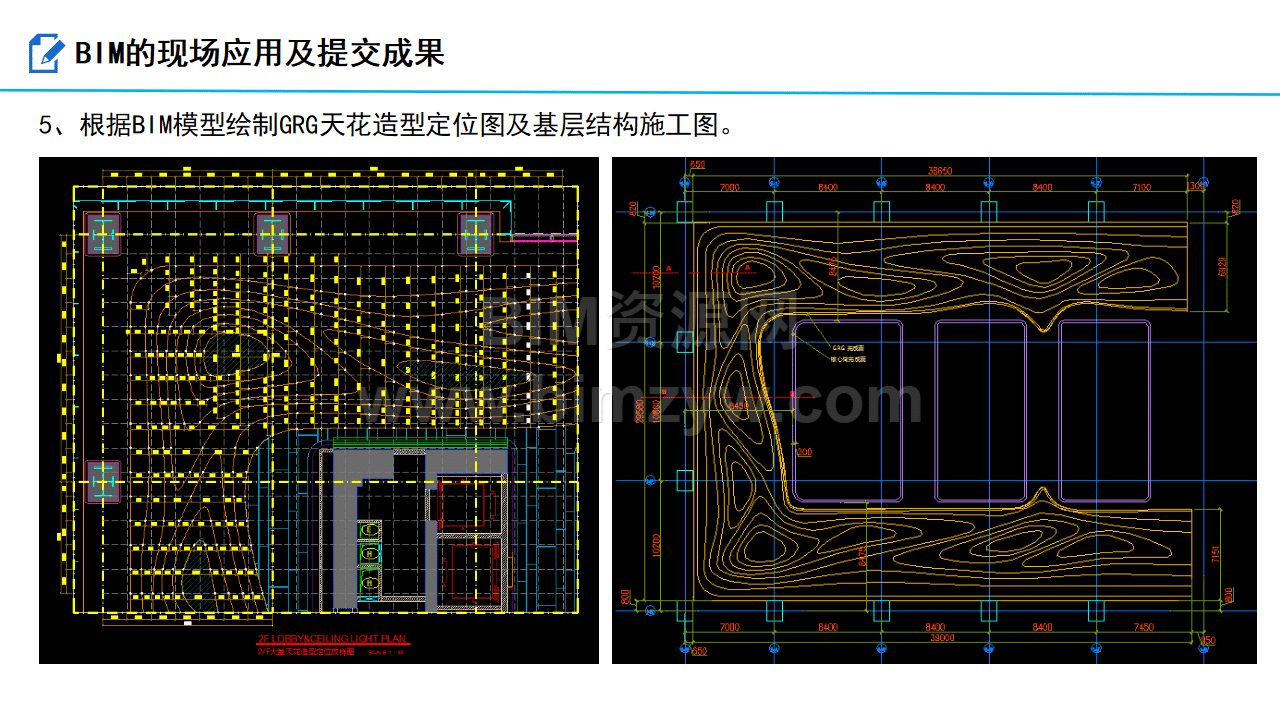

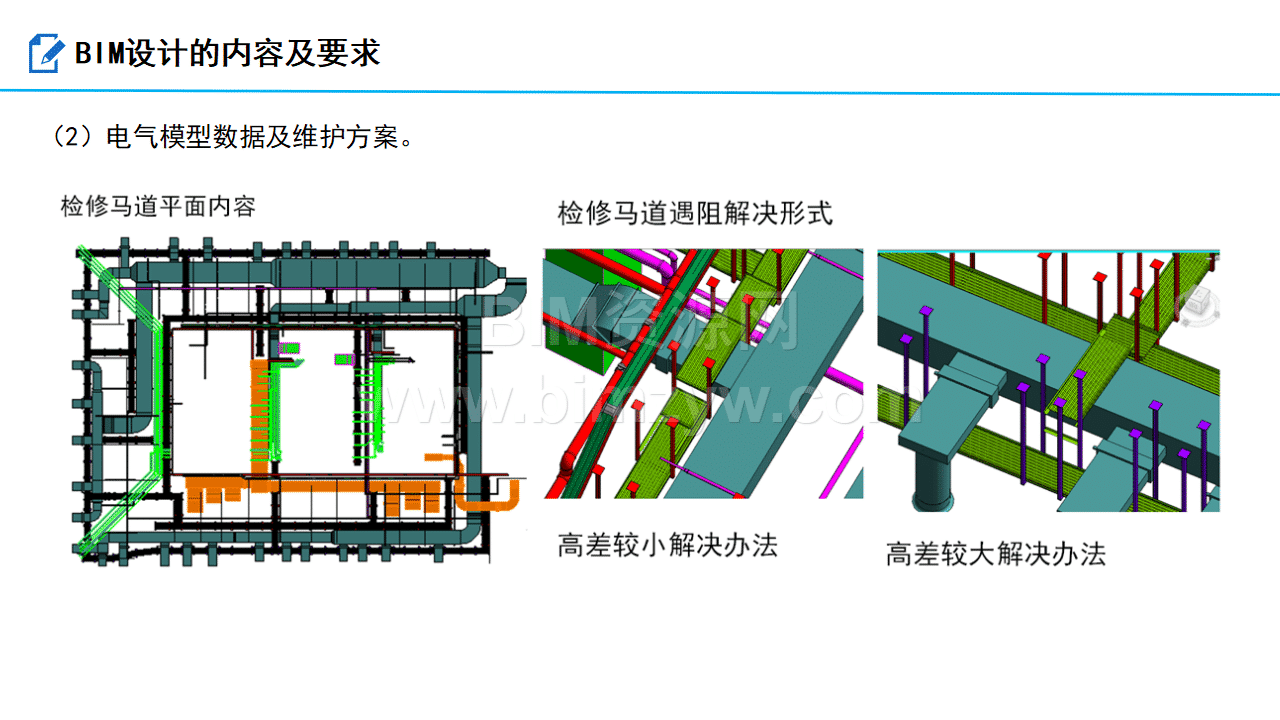

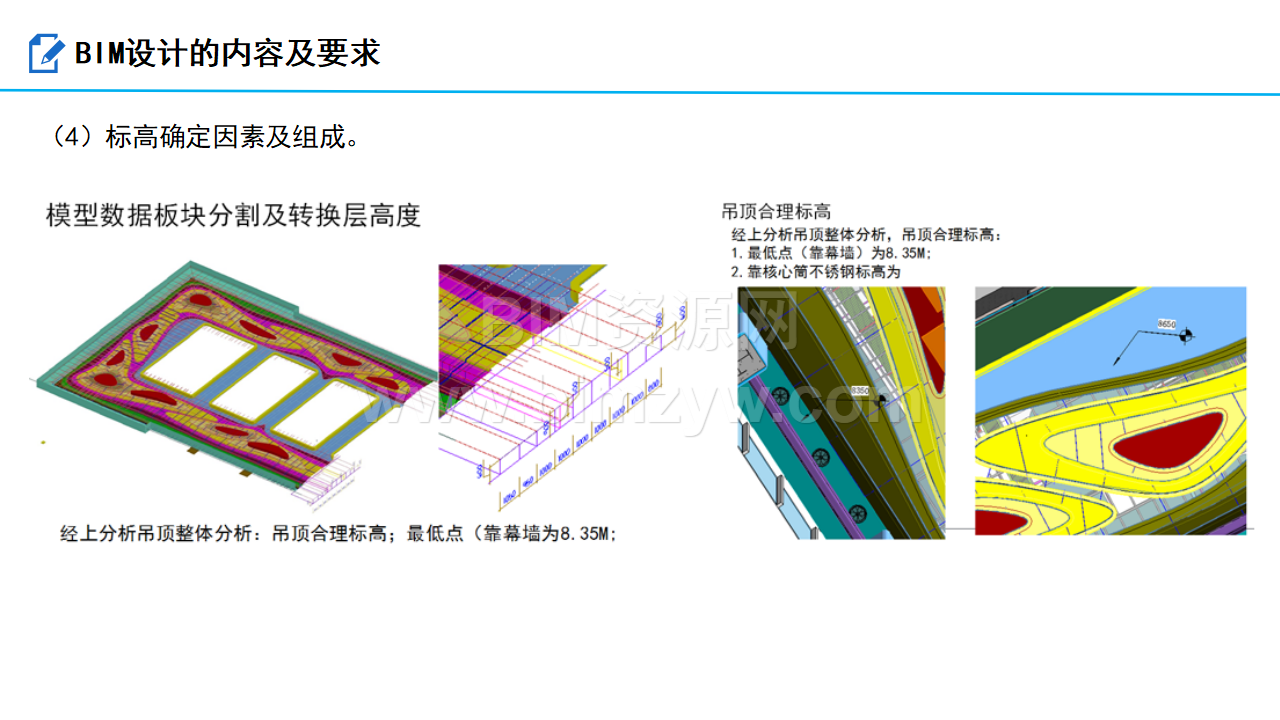

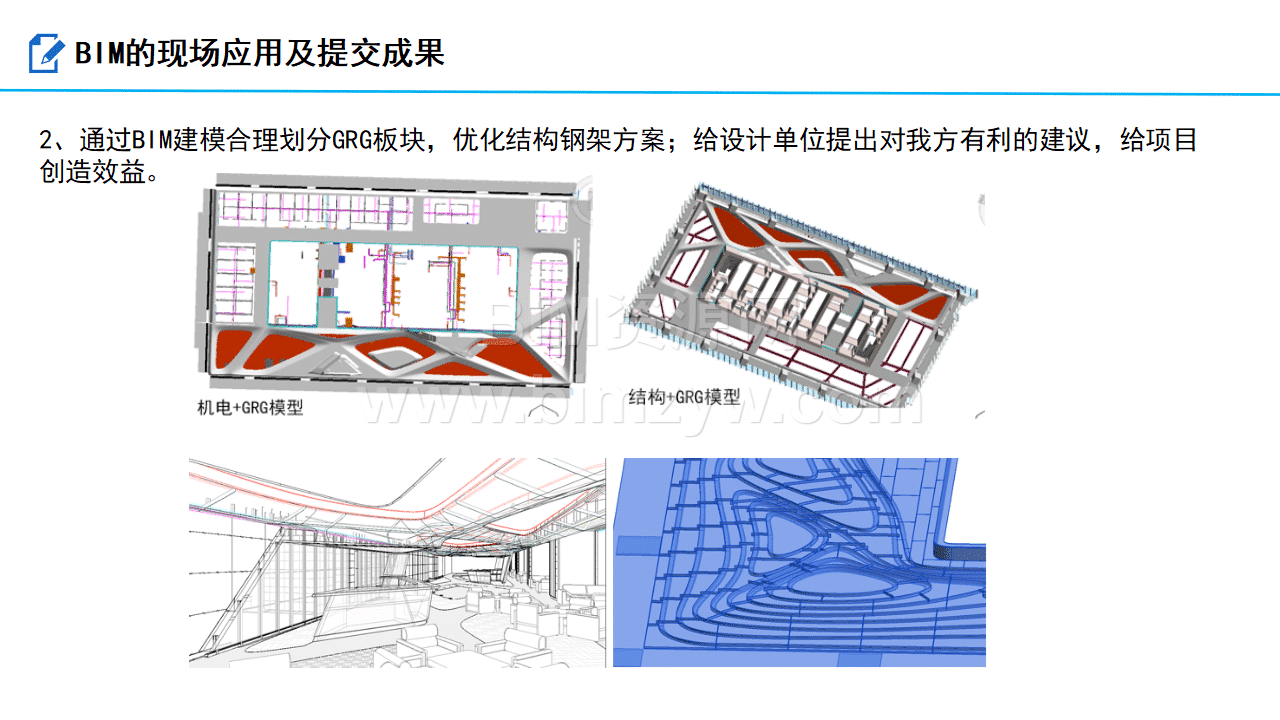

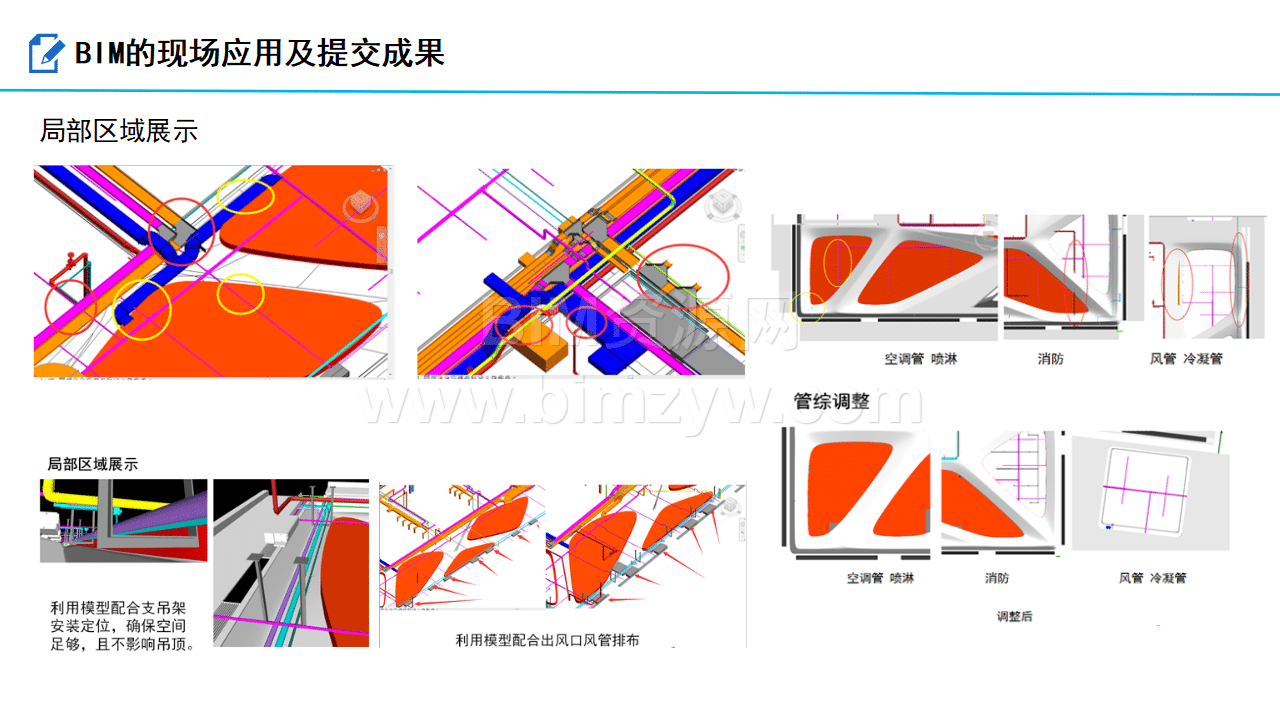

陕西某国际金融中心室内精装修工程BIM应用(含模型、PPT、应用视频等) 2024-07-30 BIM案例 158 推广 这是深圳装饰公司关于国际金融中心项目的BIM案例作品,主要内容包括项目简介、亮点成果、心得总结等方面。 项目简介 项目概况:金融中心坐落于高新区,总用地面积 12336.7㎡,总建筑面积 134223.1㎡,属于超高层集聚区。 采用 BIM 技术的原因:项目首层大堂及 15 层售楼层天花吊顶使用大量复杂造型的 GRG 板装饰材料,且板块划分要求苛刻,对放线精准度要求高;天花与墙面 GRG 板造型融为一体,对装饰基层施工、弱电、安装暖通布管及电气综合布线定位准确度要求较高。 亮点成果 BIM 设计的内容及要求: 借助设计方模型进行二次深化拆分,与机电模型核对现场标高,包括天花现场情况、电气模型数据及维护方案、装饰设计方案及沟通、标高确定因素及组成等。 对首层大堂及 15 层售楼层天花墙面进行建模分析,建模精度要求满足三维模型表面轮廓尺寸误差≤3mm,建模对象为 GRG 天花墙面完成面及内部结构。 严格控制模型质量,与机电模型整合后确保数据质量合格,对不达标部分及时补测修正。 利用 Revit2015 建模软件进行二次深化,模型内容包含 GRG 吊顶面层、灯槽、灯具及构造基层配套龙骨等族文件及项目文件,达到施工图模型深度(LOD400)标准,满足后期施工阶段要求。 对 GRG 构造天花及墙面做基层和机电设备碰撞检查,优化排版并出排版编号图,对 GRG 吊顶进行定位,出施工标高定位图,对墙面、装饰柱、天花面层及基层材料进行数量统计并出材料单。 BIM 的现场应用及提交成果: 通过 NAVISWOTK 碰撞检测发现基层龙骨与机电消防等设备重叠问题,与设计单位沟通协调解决。 合理划分 GRG 板块,优化结构钢架方案,为项目创造效益。 建立 GRG 天花及墙面完成面、安装结构现场实际数据 BIM 模型,满足设计单位及安装要求。 通过 BIM 模型进行材料表统计。 根据 BIM 模型绘制 GRG 天花造型定位图及基层结构施工图。 BIM 技术应用后的现场施工效果:展示了首层大堂、15 层及首层 GRG 天花及墙面部分完工照片。 BIM 技术应用给项目带来的作用: 解决 GRG 天花墙面难题,成为项目科技创新亮点,为公司赢得口碑。 提前发现碰撞问题,避免施工冲突,减少返工。 预先掌握材料用量,实现材料管控及成本控制。 对基层钢架转换层和 GRG 板块进行排版出图、编号和统计数量,方便现场施工,减少材料浪费。 更好地表达方案设计意图,发现图纸问题并优化方案,对 GRG 板块进行准确定位。 准确反应天花 GRG 与其他单位交接收口做法,指导现场施工。 根据施工组织设计模拟实际施工,确定合理施工方案,对细部施工工艺进行模拟并转换成动画,方便沟通交流。 对施工区域任何部位进行剖切,出图灵活,降低出错几率,方便技术交底及指导现场施工。 心得总结 传统方式与 BIM 模式对比:在施工工艺讲解交底、工程重难点部位施工、项目各专业信息沟通等方面,BIM 模式相比传统方式具有明显优势,能提高学习效率、保障施工质量、打破信息阻塞。 未来目标:继续深入应用 BIM 技术,提高项目管理水平和施工质量,为公司的发展提供有力支持。 实现过程:通过不断培训和实践,培养专业的 BIM 团队,推动 BIM 技术在项目中的全面应用。 资源截图 资源下载资源下载立即下载大小:879MB版权:仅供学习,请勿商用解压密码:www.bimzyw.com 声明:本站资源全部来自公开网络购买或收集,水印不代表署名仅用于防盗,版权归原作者所有。 版权说明:资源均源于互联网收集整理,不保证资源的可用及完整性,仅供个人学习研究,请勿商用。喜欢记得支持正版,若侵犯第三方权益,请及时联系我们删除!《版权声明》 0 0
