同样是搞 BIM 的，日本人已经开始琢磨”怎么用 BIM 审图”了，而且制度已经落地半年。这半年来，日本建筑圈暴露出的最大伤口不是软件、不是预算，而是一个被很多人回避的结构设计真相：结构 BIM 至今是各专业里导入率最低的一环。今天这篇文章，就带你看看日本人踩过的坑，以及国内 BIM 人该提前警惕什么。

一、日本发生了什么：BIM 图面审查制度已落地半年

2026 年 4 月 1 日，日本的”建筑确认 BIM 图面审查”（BIM図面審査）制度正式施行。简单理解：审查机关开始接受由 BIM 模型导出的申请图纸，用于建筑确认（相当于我们的施工图审查）。

这项制度有几个关键点，值得国内同行细品：

法合规性仍以 PDF 图书为准。虽然要提交 IFC 数据，但审查的法令符合性判断依据是申请书和 PDF 图纸，IFC 主要用于直观理解建筑形态、辅助审查沟通。
能省的只有”整合性确认”。按官方输入输出基准制作的 BIM 导出图纸，审查者可以省略图面之间的整合性检查——也就是”图纸之间别自相矛盾”这一块，效率就从这里来。
路线图已经画到了 2029 年。据公开报道，日本国土交通省已公布基本构想：2027 年度全国展开，2029 年春推出”BIM 数据审查”，届时 IFC 数据本身将成为直接审查对象。

也就是说，日本正在把审图从”看图纸”推向”读数据”。而数据审查一旦到来，模型里藏的每一个问题都无处可躲——这正是今天故事的起点。

二、被扒开的伤口：结构 BIM 导入率，各专业垫底

据公开报道的日本国土交通省 2025 年 1 月实态调查，建筑各专业的 BIM 导入率呈现明显分化：意匠设计（建筑专业）的 BIM 导入率接近八成，而结构设计还不到一半，是各专业中最低的。

这个差距很有意思。建筑专业的模型已经玩得很熟了，为什么结构设计反而掉队？答案不在态度上，而在工具链的断裂上：

建筑专业 BIM 流程相对闭环：方案、扩初、施工图都在建模软件里完成，输出图纸顺理成章。
结构专业却卡在计算与建模是两条线：结构师用一贯构造计算软件做受力分析、配筋计算，再用另一套 BIM 软件建施工模型。
计算软件导出的模型与 BIM 施工模型经常对不上，改一次计算结果，就要手动同步一次模型，越改越怕。

于是很多结构师干脆选择：计算归计算、建模归建模，模型只做到”能出图就行”。导入率低，低得理直气壮。

三、”两套模型”之困：应力解析模型 ≠ 施工 BIM 模型

这是全篇最核心的干货。结构设计的”两套模型”问题，不是日本独有，而是全行业的结构性矛盾——中国的结构 BIM 同样深陷其中。

先说清楚两套模型的本质区别：

维度	应力解析用计算模型	施工用 BIM 模型
存在目的	算受力、做配筋、满足规范	表达实体、指导施工、协调碰撞
几何表达	杆系、轴线、简化截面	三维实体、真实构件、节点构造
信息粒度	荷载、内力、配筋率等数值	构件编号、材料、连接方式等属性
核心工具	一贯构造计算软件（如日本的 SS7，国内的 PKPM、YJK）	Revit 等建模软件
变更同步	改截面即时重算	往往需要手动翻模或重新对图

看出来了吗？计算模型是”力学抽象”，施工模型是”实体表达”，两者连语言都不一样。指望它们自动同步，就像让结构计算书自己变成施工详图——现实中基本做不到。

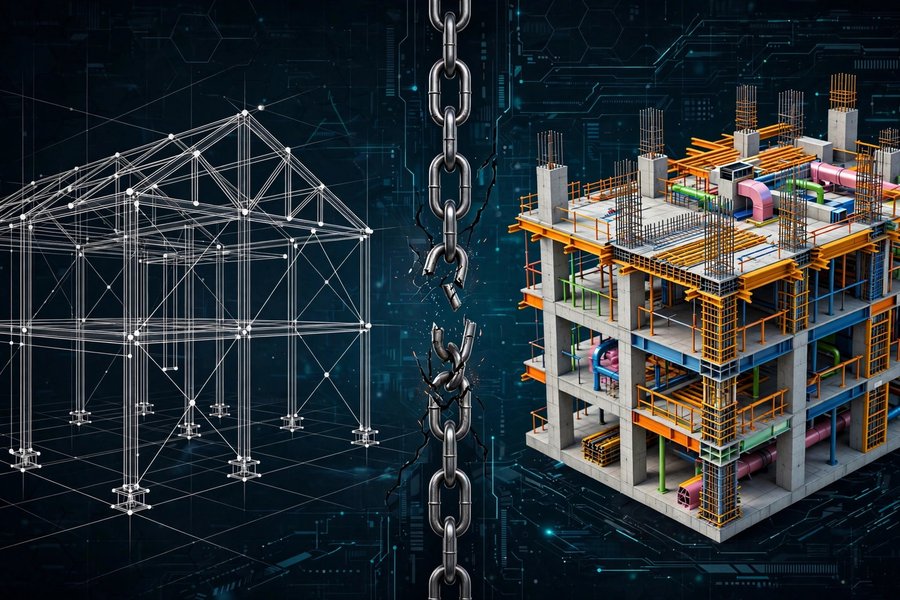

应力解析用计算模型与施工用BIM模型的对比示意图

日本业内也不是没想过打通：IAI 日本开发了 ST-Bridge 数据交换格式，试图在一贯构造计算程序和 BIM 软件之间传递带属性信息的构件数据。土木、建筑领域都有试点。但公开的实务反馈很诚实——计算软件里的构件信息本来就不是按实际施工状态输入的，导过去之后还是得在 BIM 端做大量手工调整。打通了格式，打不通建模逻辑。

这也解释了为什么日本设计师私下吐槽：BIM 图审真正怕的不是建筑专业，而是结构专业。数据审查一来，结构模型和计算书对不上，第一个爆雷的就是你。

四、日本同行怎么应对：自动化是唯一的解

既然两套模型没法合二为一，那就让”同步”变得便宜。日本一些走在前面的设计师，选择了参数化自动生成这条路：

计算结果驱动建模：从一贯构造计算程序导出结果数据（CSV 格式），经脚本处理后自动在 BIM 软件中生成结构模型，坐标、截面、配筋信息一次到位。据公开报道的实务案例，1500 平米左右的建筑，处理加建模总计约 20–30 分钟即可完成，且计算与模型严格一致。
把重复劳动交给程序：用 Grasshopper 与 Archicad 的实时连接等工具链，计算书一改，模型跟着自动更新，人工只做高层级的复核。
统一属性输入规则：意匠、结构、设备三方的 BIM 模型在建模之初就对齐属性命名与输入标准，避免后期整合时鸡同鸭讲。

核心逻辑就一句话：别再指望人去维护两套模型的一致性，让数据流自己跑通。

五、给国内 BIM 人的 5 条启示

日本的路，某种程度上就是中国 BIM 的明天。今天把这五条摆出来，对照着看看自己的项目经不经得起”数据审查”那一天：

别被”一模到底”的口号忽悠了。政策文件里写得漂亮，但结构专业的计算—建模断裂是真实存在的。广西”一模到底”强制要求之下，最先承压的恰恰是结构模型——建议先读懂政策再立军令状。
“翻模”问题的根子，就在两套模型里。国内设计院的结构 BIM 大多是计算完成后再翻模，这不是懒，而是工具链决定的。为什么正向设计喊了十年还在翻模，答案的一半就藏在这里。
结构 BIM 能力可能是下一个分水岭。建筑、机电 BIM 已经卷成红海，能把结构计算和 BIM 模型打通的人和团队，稀缺度只会越来越高。现在学 ST-Bridge、IFC 属性映射、参数化建模，还不晚。
IFC 交付前，先做一次”自我审查”。日本 2029 年要审 IFC 本身，国内虽然还没这一步，但各地的 BIM 审查、ISO 19650 2026 大修订都在往”数据质量”上加码。模型里的属性缺项、构件错位，现在改比将来返工便宜十倍。
小团队也有机会弯道超车。自动化脚本、计算—建模联动流程，恰恰是中小设计团队能低成本搭建的护城河。Revit 模型做碰撞检查的完整流程这类实操技能，先练起来，总有用上的那天。
