在建筑工程数字化转型加速推进的当下，BIM 技术已成为复杂钢结构项目高效建造、精准管控的核心支撑。深圳国际生物谷坝光居住区级文化中心工程，作为深圳东部滨海地标性文化建筑，以超大跨度马鞍异形双曲面钢结构、国内首例拱上起柱结构为技术难点，依托 BIM 技术实现从设计、深化、加工到施工全流程数字化管控，为同类异形钢结构工程提供了可复制的 BIM 应用范本。
一、项目概况：高难度异形钢结构工程挑战

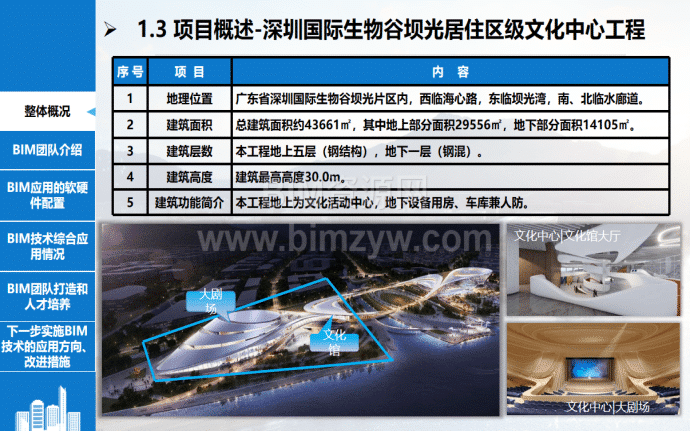

深圳国际生物谷坝光居住区级文化中心位于深圳坝光片区，总建筑面积约43661㎡，地上五层钢结构、地下一层钢混结构，建筑最高高度 30m，涵盖大剧场、文化馆等核心功能区。

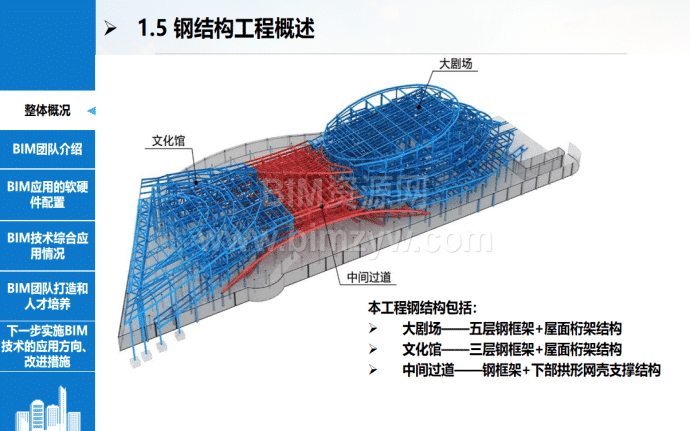

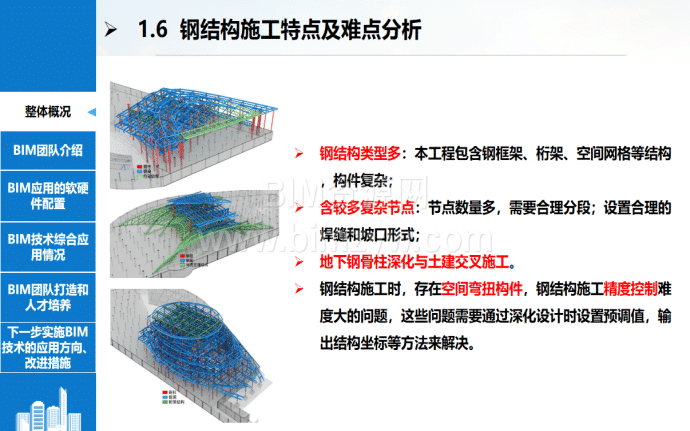

- 结构类型复杂：包含钢框架、屋面桁架、拱形网壳、马鞍异形双曲面结构，封边拱最大跨度达110m，构件最大起重量 41 吨；
- 节点精度要求高：空间弯扭构件多、复杂节点密集，地下钢骨柱与土建交叉施工，精度控制难度极大；
- 工艺创新难度大：采用国内少见的拱上起柱设计，曲面连接、高空焊接作业风险高、定位难。
二、BIM 基础应用：筑牢项目数字化施工根基
1. 图纸会审与碰撞检查，提前规避施工风险
项目开工后，BIM 团队基于三维模型开展全专业图纸会审，结合软件碰撞检查功能，排查专业内及跨专业碰撞问题。经系统检测，累计发现图纸问题、设计缺陷、管线碰撞757 处，形成 BIM 技术工作联系单与会审记录，为设计变更提供精准依据，从源头减少现场返工。

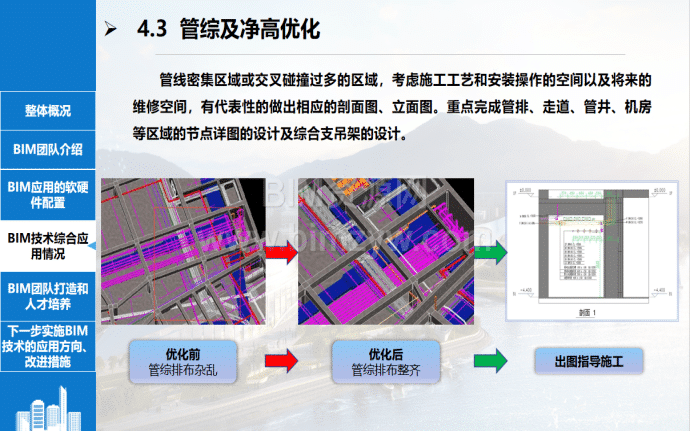

2. 管综优化与 BIM 出图，提升空间利用率
针对机电管线密集区域，BIM 团队遵循施工规范与维修空间要求，开展管综排布与净高优化，重点优化走道、机房、管井等关键节点，设计综合支吊架。优化后管线排布整齐有序，同时出具管线综合图、预留预埋图、洞口定位图，直接指导现场施工。
3. 可视化技术交底，降低施工理解偏差
依托 BIM 三维模型与动画功能，制作复杂节点、关键工序施工模拟动画，用于工程桩、钢结构安装等技术交底。相比传统二维图纸交底，三维可视化交底直观清晰，大幅提升工人施工准确性，有效降低返工率。
4. 钢结构深化设计，实现加工安装一体化

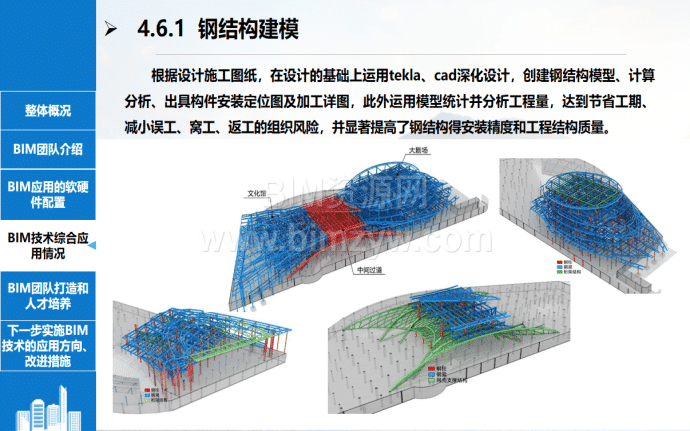

项目采用TEKLA+CAD组合建模，完成钢结构全流程深化设计：
- 精准创建钢柱、钢梁、桁架、网壳模型，达到 LOD400 加工精度；
- 导出构件加工图、安装定位图，指导工厂数控加工与现场吊装；
- 按轴线、类别统计钢结构工程量，精准管控原料采购与材料损耗，减少窝工、返工风险。
5. 施工模拟仿真，保障大跨度构件安全吊装

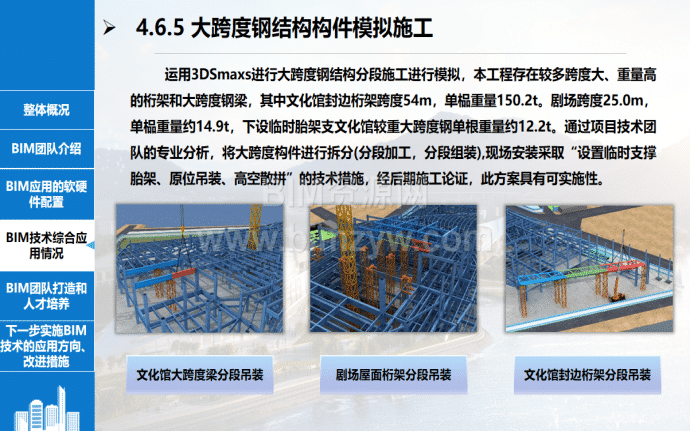

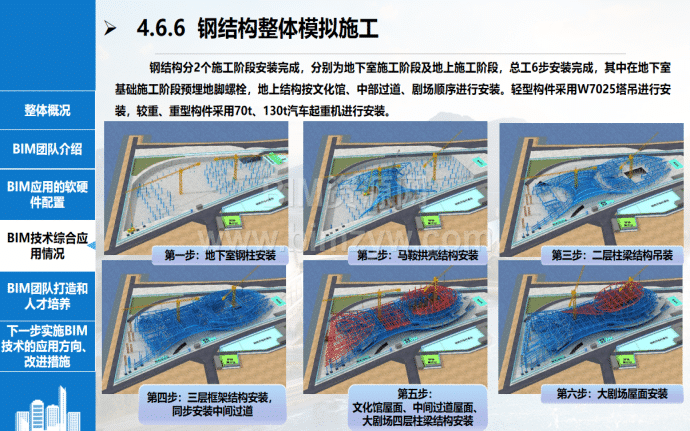

针对文化馆 54m 封边桁架、剧场 25m 屋面桁架等大跨度构件，运用 3DSMax 开展分段施工模拟，制定 “临时支撑胎架 + 原位吊装 + 高空散拼” 方案，模拟吊装路径、机械配置、安装顺序，确保重型构件吊装安全可控。
三、BIM 创新应用：攻克异形钢结构核心技术难题
1. 超大跨度马鞍异形双曲面结构 BIM 应用

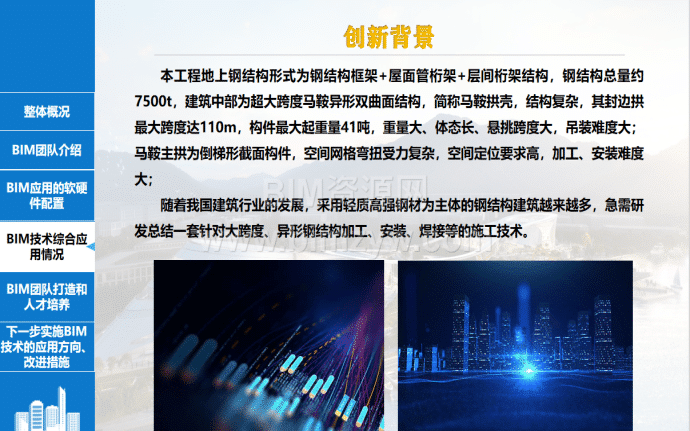

项目中部110m 超大跨度马鞍异形双曲面结构为施工核心难点，BIM 技术实现全流程管控：
- 坐标校正：通过 Dynamo 校验设计院坐标数据，补全缺失点位、修正错乱坐标，保障空间网格精准定位；
- 节点优化：将原设计异型双曲面次梁节点，深化为圆钢管对接节点，提升受力稳定性与安装精度；

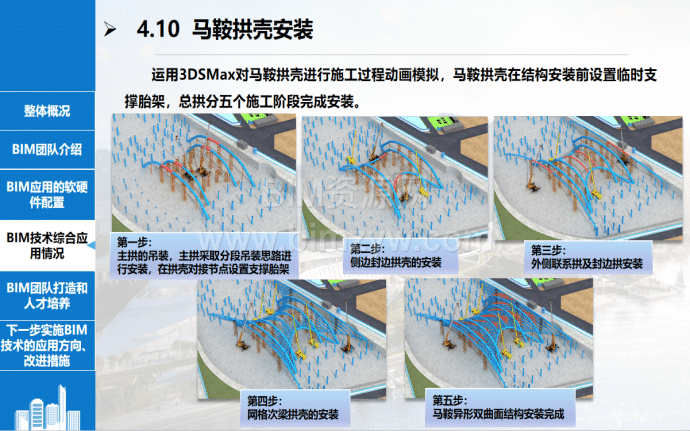

- 胎架设计与卸载：Tekla 模型导出胎架布置图，现场精准安装；采用对称分步方式，分 8 步完成胎架卸载，通过 Midas 仿真分析确保结构受力安全；
- 精度控制：分块地面拼装、液压千斤顶微调，结合摄影测量、机器人测量实时监测，控制安装误差在规范范围内。
2. 拱上起柱 BIM 创新技术
作为国内首例拱上起柱马鞍形主拱项目，BIM 技术破解曲面定位、高空施工难题：
- 模型导出加工安装图，精准控制构件加工精度；
- 全站仪三维坐标定位 + 经纬仪垂直度复核，确保立柱安装精准；
- 模拟高空焊接防护方案，配置安全挂笼、栏杆等设施，提升施工安全性。
3. BIM + 数字化集成，赋能全流程管控
- BIM + 数字化加工：模型数据直接对接数控设备，实现钢结构原材料精准下料、自动化组装，提升加工效率与构件精度；
- BIM+VR 虚拟现实：建立地下室机电模型，导入 VR 系统实现沉浸式漫游，用于方案观摩、技术交底与成果展示；
- 标准化模型交付：按照深圳市建筑工程信息模型交付标准，提交全专业 BIM 模型，为数字城市建设与后期运维提供数据支撑。
四、BIM 应用效益：技术突破与价值双丰收
1. 经济效益显著
通过网格次梁节点深化优化，减少钢材损耗 200 吨，加工与现场安装工期累计缩短40 天；碰撞检查、管综优化减少返工，降低施工成本，提升项目盈利水平。
2. 社会效益突出
项目国内首例拱上起柱马鞍形主拱顺利合拢，获行业高度认可；依托 BIM 技术形成的超大跨度异形钢结构施工技术，达到国际先进水平，荣获广东省钢结构金奖 “粤钢奖”，引领复杂钢结构工程数字化建造方向
