本大型商业广场总占地面积约 4.6 万㎡，总建筑面积达 24.17 万㎡，涵盖购物中心、高端酒店、公寓及生态公园，是服务周边 65 万人口的一站式商业综合体。项目幕墙异曲面造型复杂、地下室与裙楼机电管线密集、参与单位多达十几家，且工期紧张、方案变更频繁，传统二维设计与施工模式难以满足高品质建设需求。
为保障 BIM 落地，项目组建专业 BIM 团队，明确总工、负责人、各专业工程师分工，遵循广东省 BIM 应用统一标准，配备 REVIT、Rhino、GH、Lumion 等软件及高性能工作站、无人机、移动终端等设备，形成 “需求 — 建模 — 应用 — 成果” 的完整工作流程，为技术应用筑牢基础。

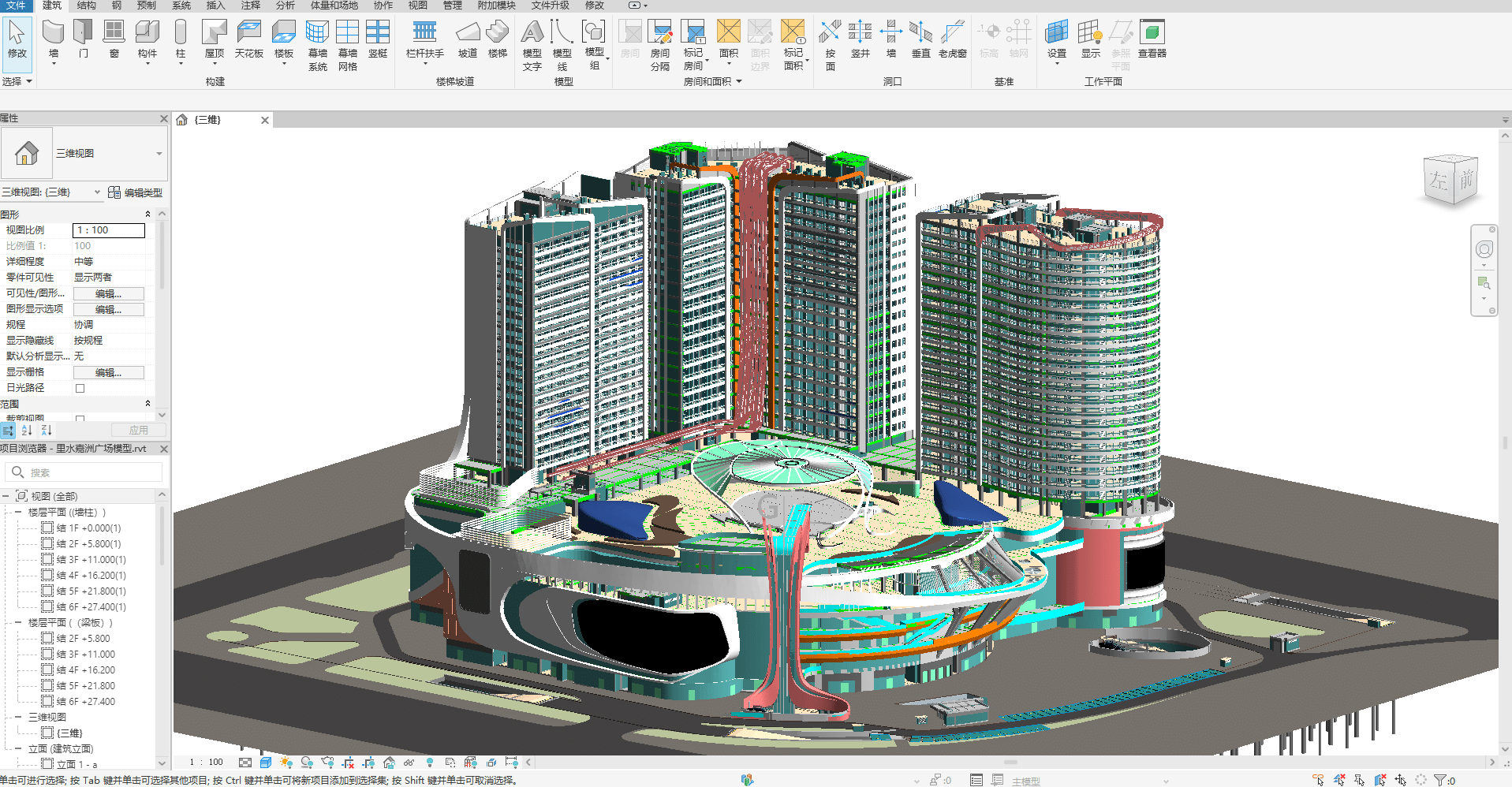

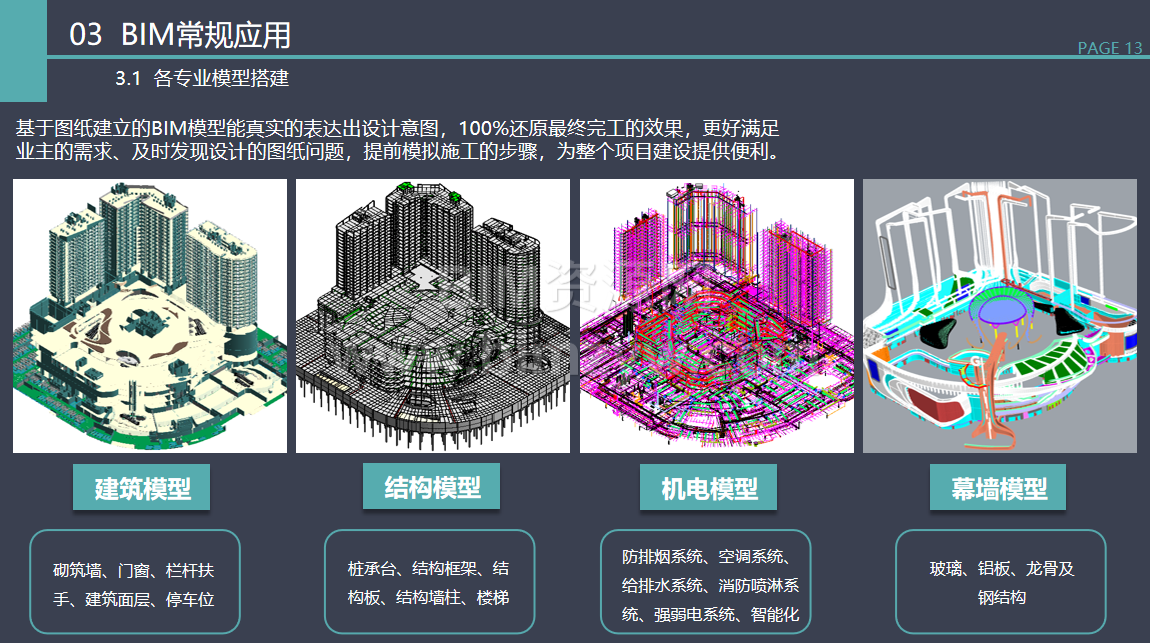

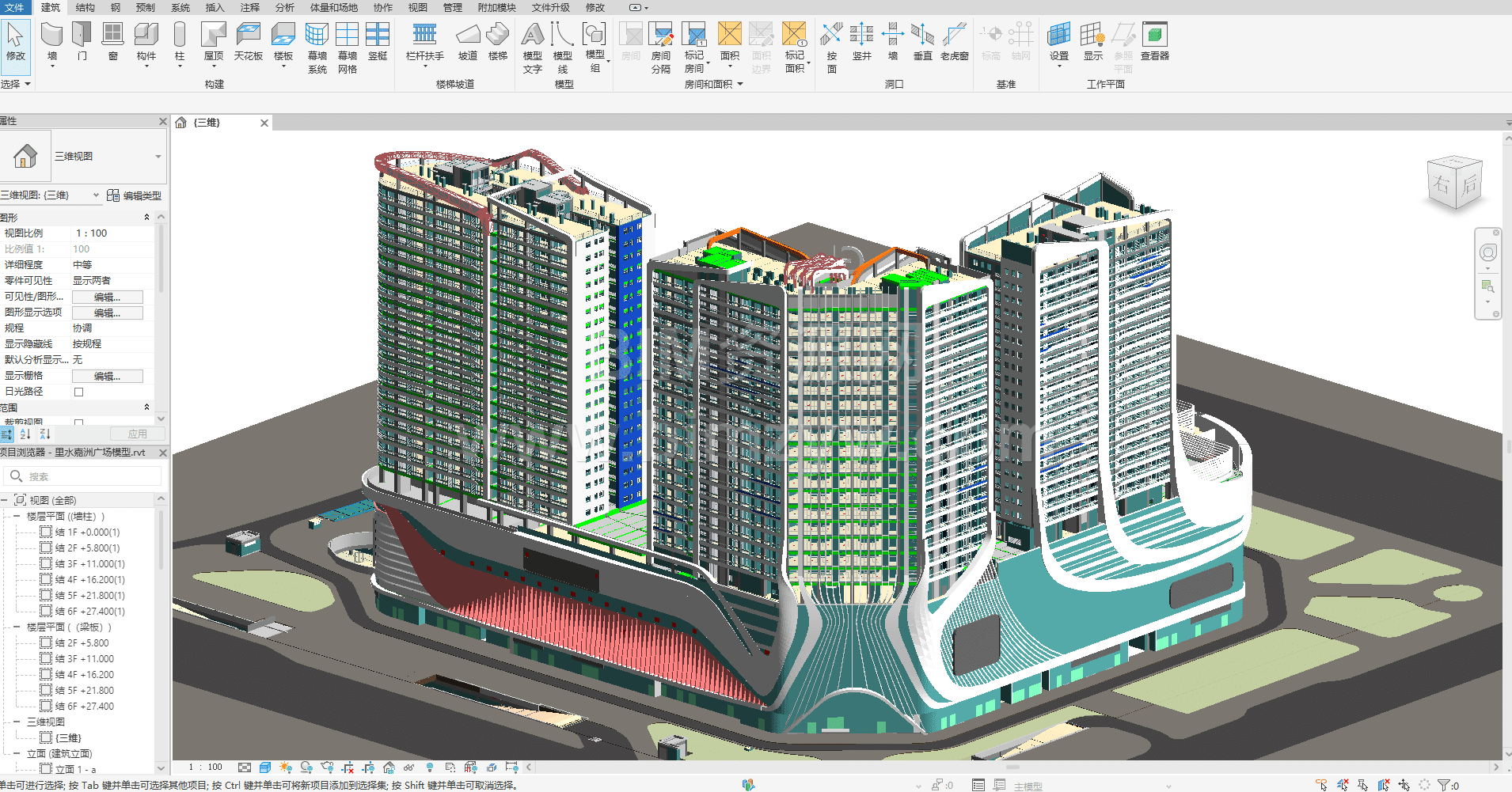

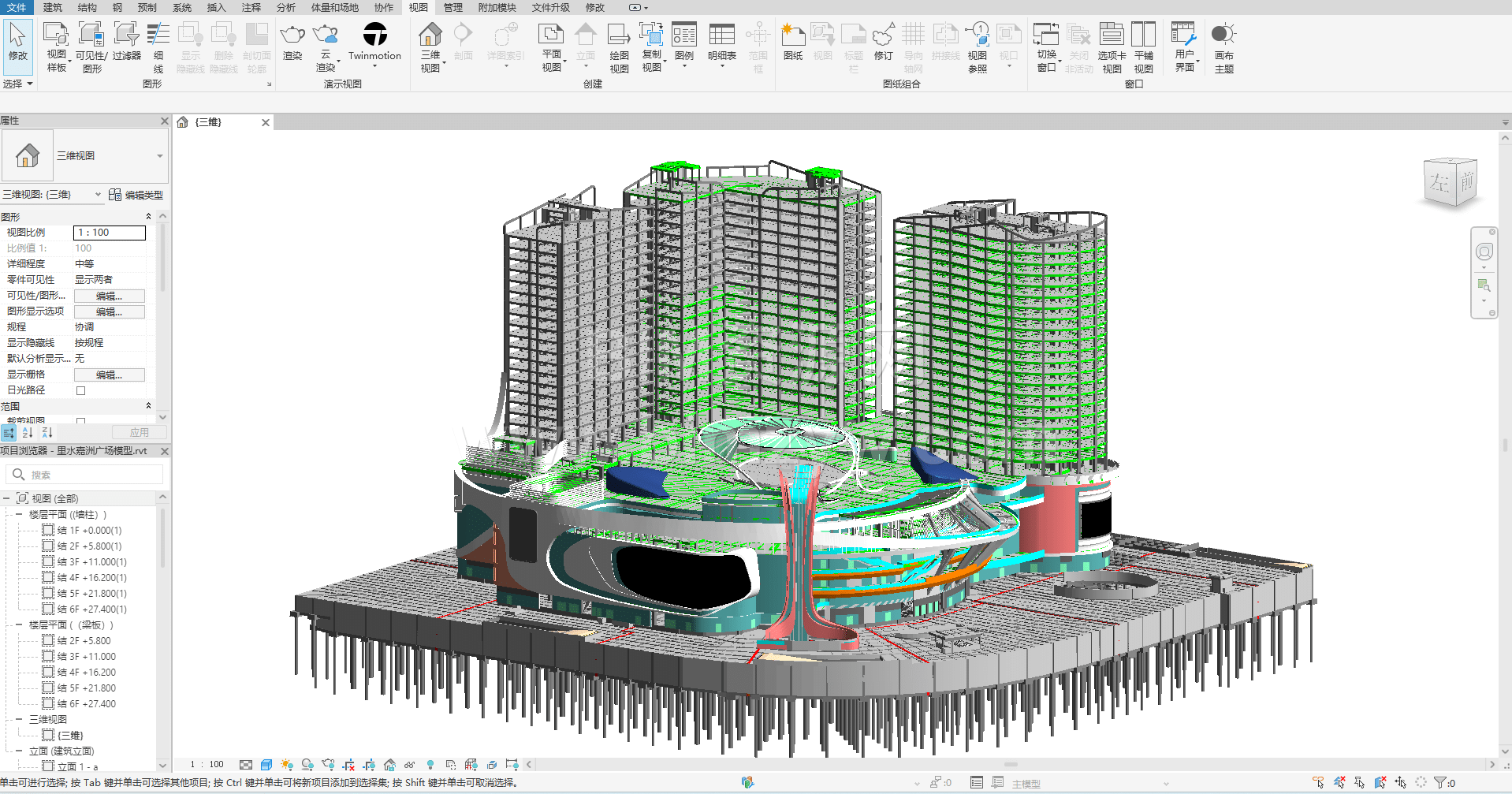

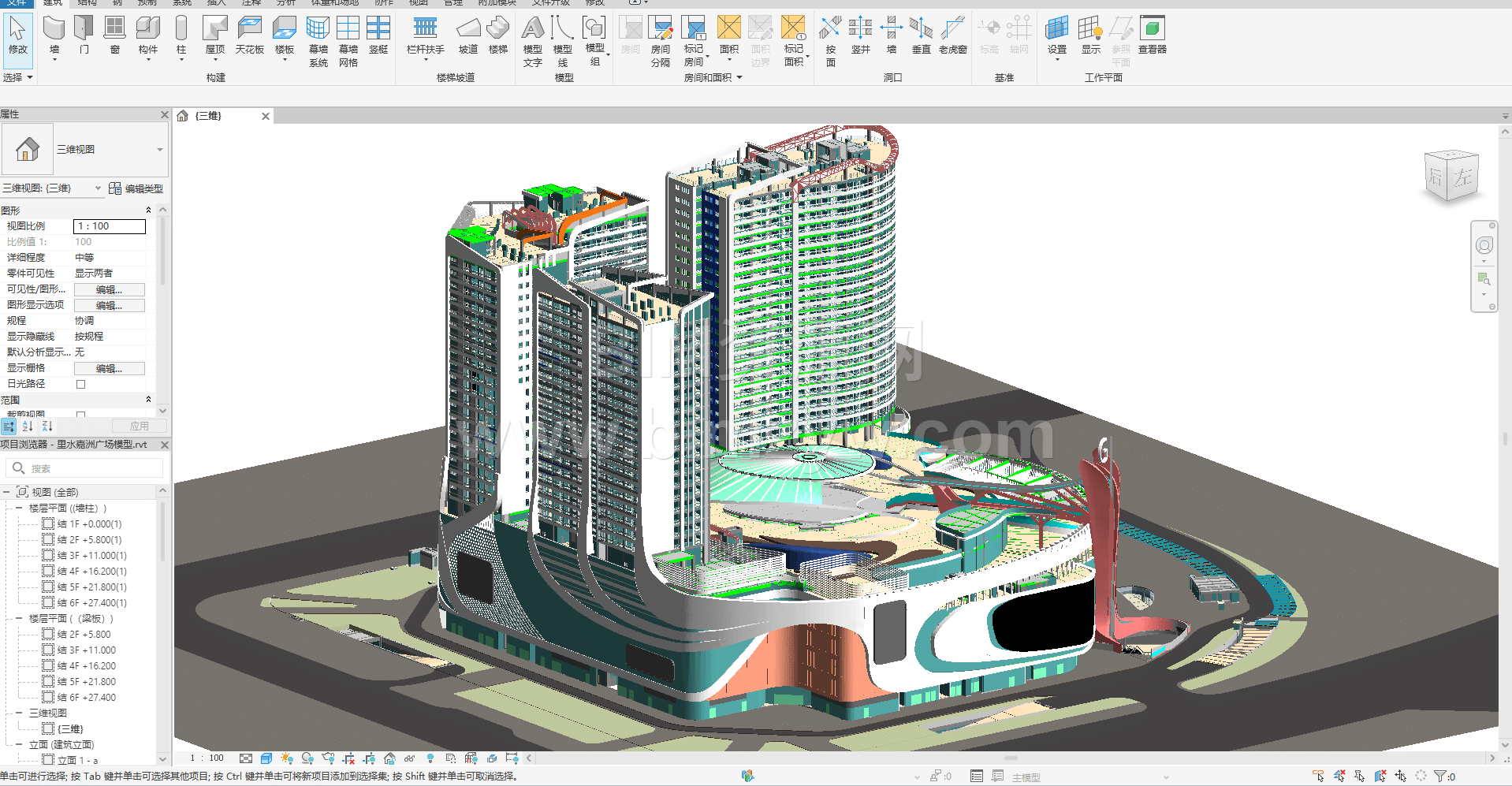

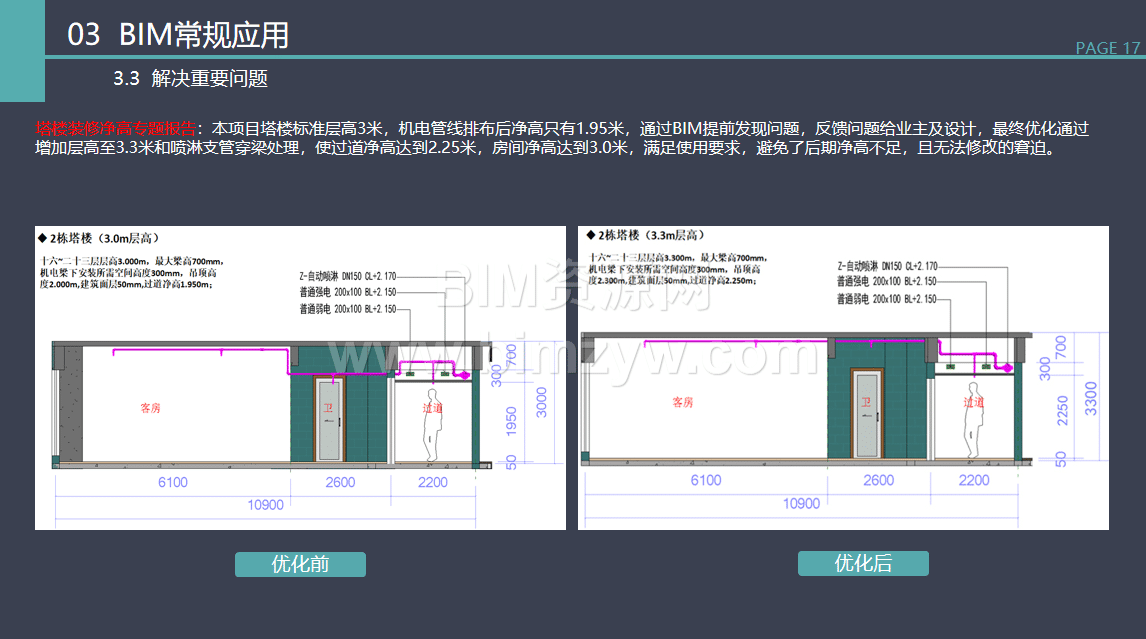

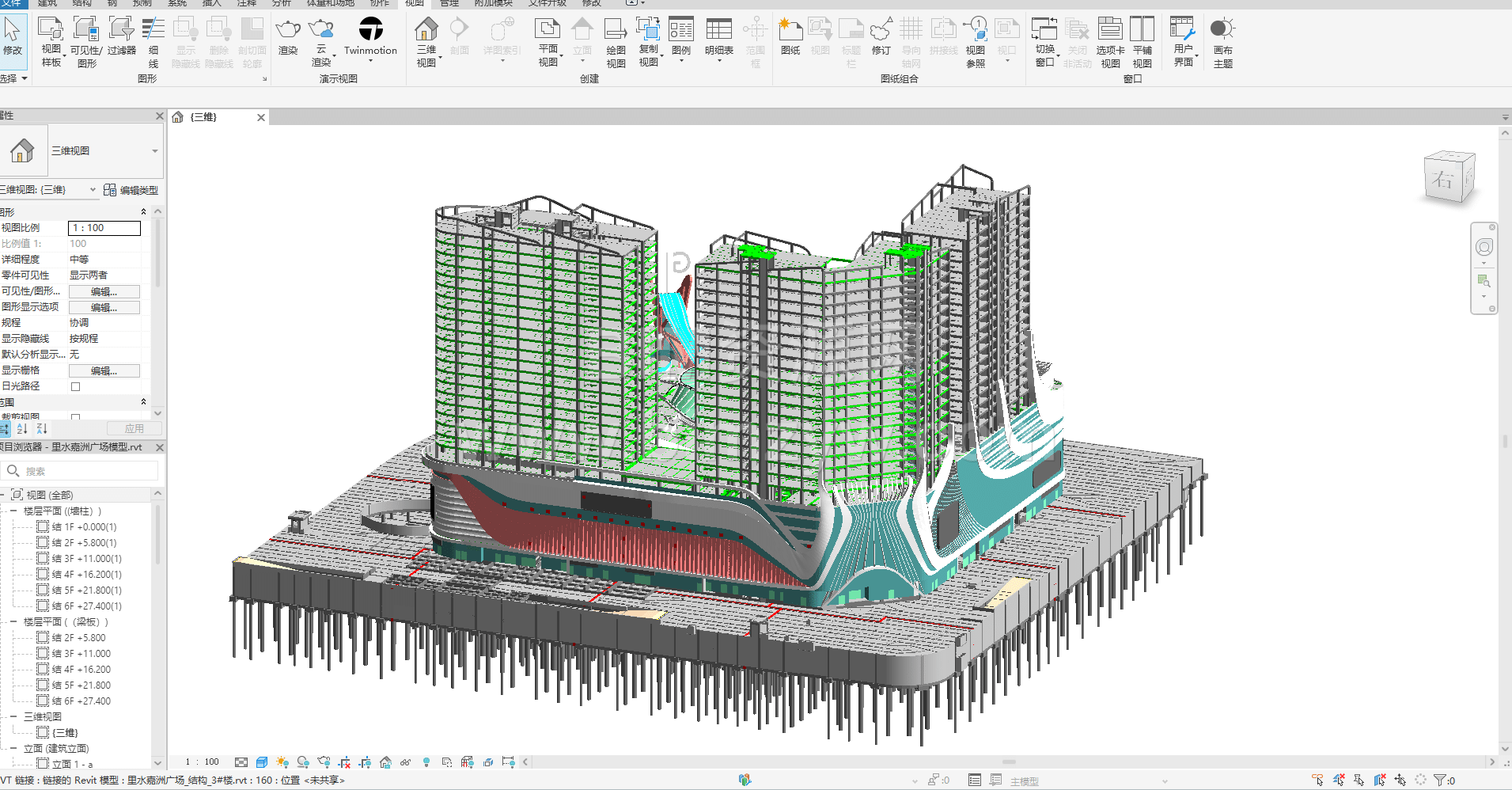

在 BIM 常规应用中，项目完成建筑、结构、机电、幕墙全专业建模，通过模型校核累计发现图纸问题 270 项，其中建筑 74 项、结构 105 项、机电 76 项、幕墙 15 项，提前规避设计错漏。针对地下室车位、坡道楼梯、塔楼装修等关键场景开展净高分析，优化车位布局、调整结构标高，将塔楼过道净高从 1.95 米提升至 2.25 米，房间净高达到 3.0 米，全面满足使用功能。

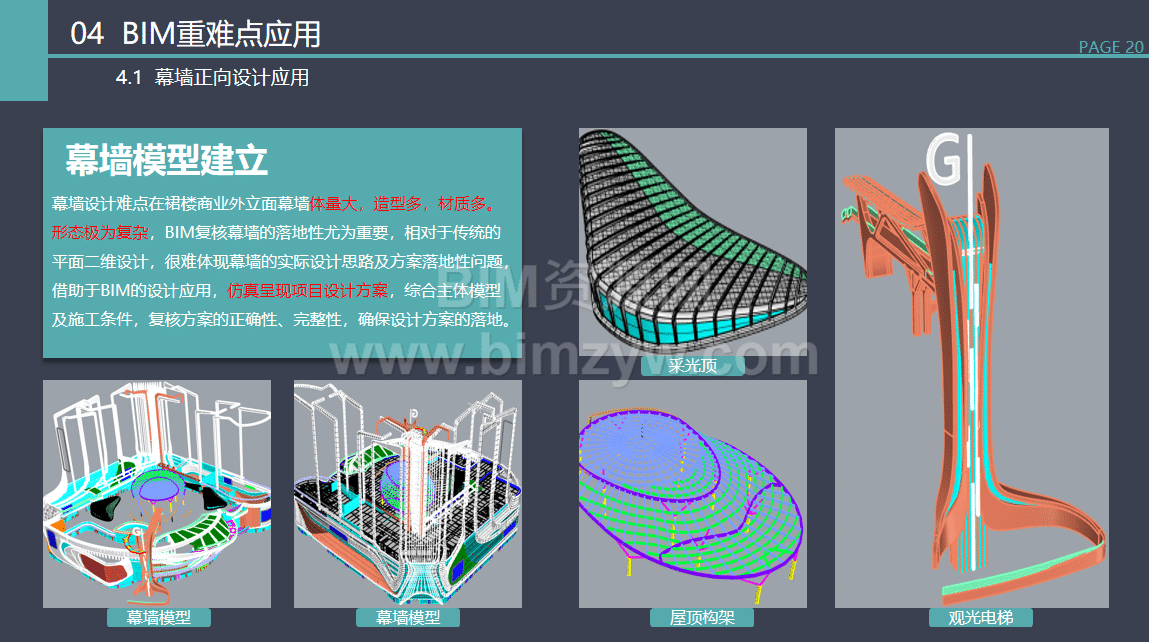

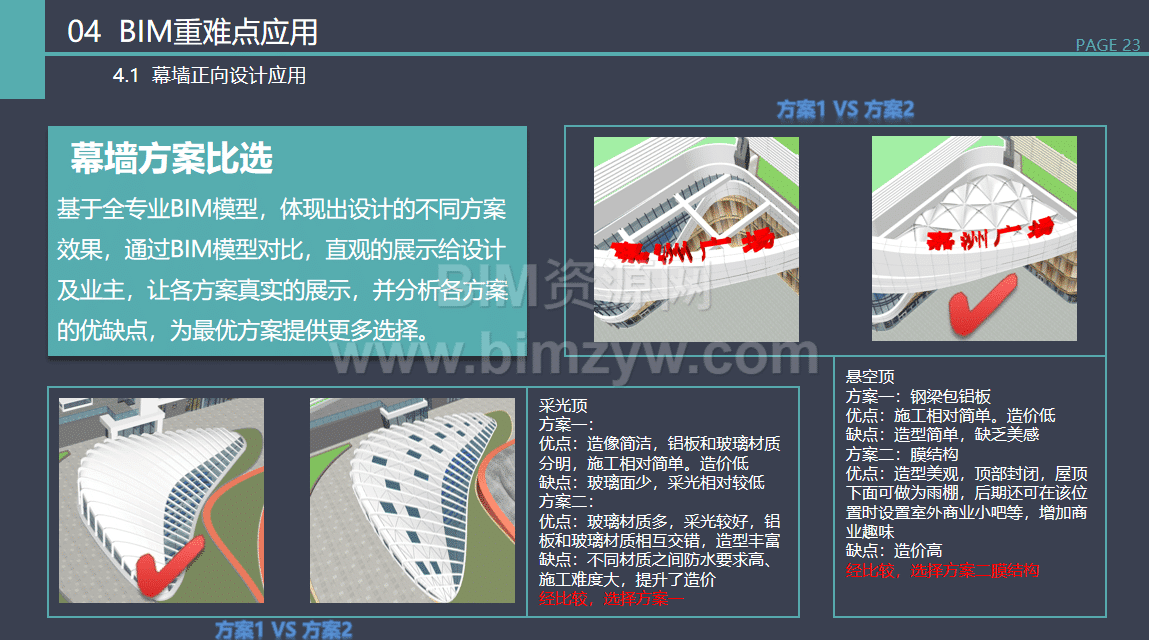

幕墙正向设计是本项目核心亮点。针对裙楼异形幕墙、观光电梯曲面、采光顶等复杂造型，采用 Rhino+GH 参数化建模，完成曲面分析与荷载计算，确保结构安全与外观效果。通过全专业合模检查，解决幕墙与结构碰撞、龙骨安装空间不足等问题，同步开展多方案比选，最终确定采光顶、悬空顶最优方案。基于 BIM 模型直接生成平立剖与三维施工图，实现设计到加工的无缝衔接。

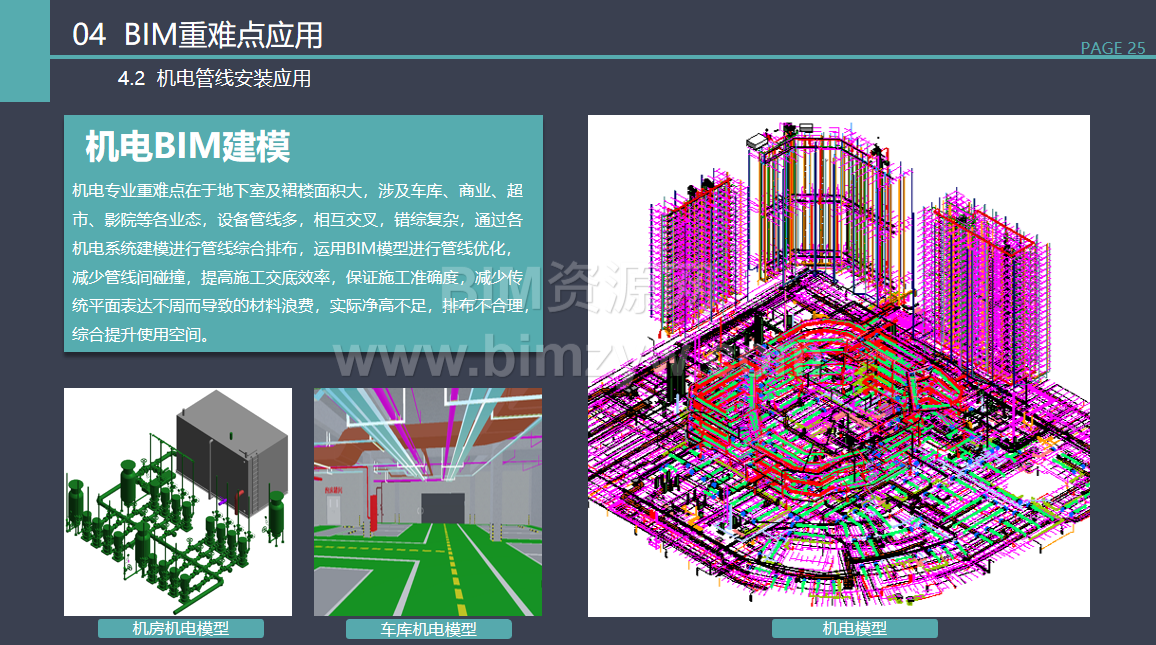

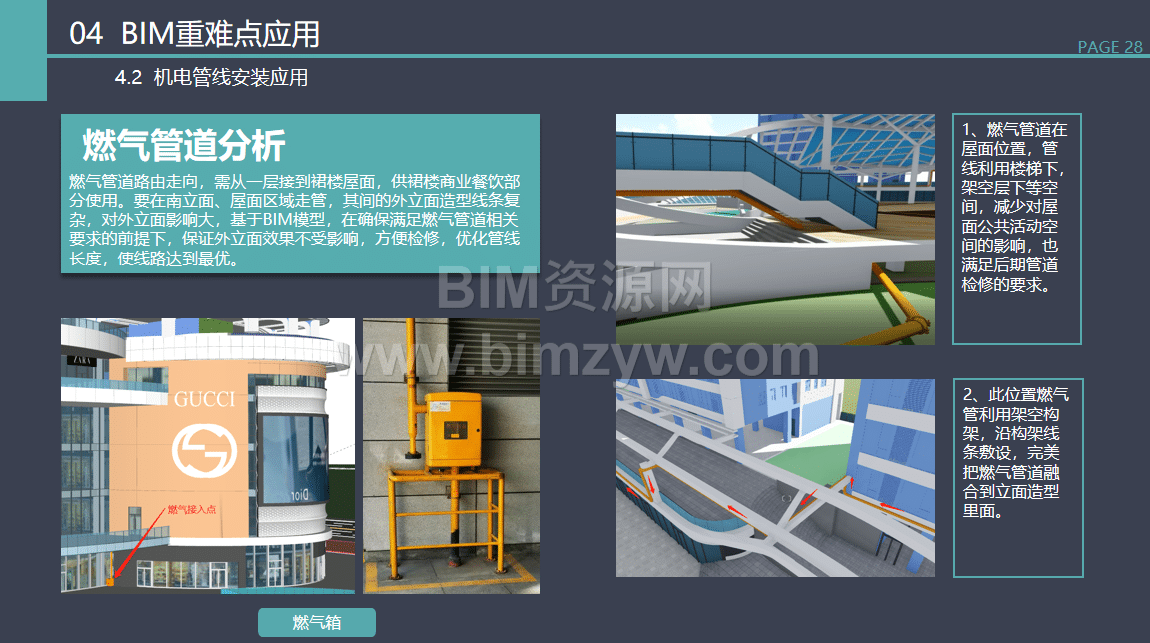

机电安装方面，项目针对地下室 6 万㎡车库与 10 万㎡裙楼，开展全专业管线综合优化，解决管线交叉错乱问题。通过净高填色分析直观展示空间状态，优化燃气管道走向，使其融入立面造型并便于检修。最终出具 76 条管线优化建议，提升施工效率，节约机电成本约 10.35%，有效避免返工浪费。
在创新应用上，项目基于 BIM 模型完成幕墙深化建模与数字化下料，通过参数化设计批量生成板块编号与加工数据，减少材料损耗，降低幕墙造价约 18.65%。搭建设计施工全周期协同平台，结合无人机航拍与现场监控，实现多方信息实时共享；推出轻量化全景模型，扫码即可查看三维效果，降低模型查看门槛，提升现场交底效率。

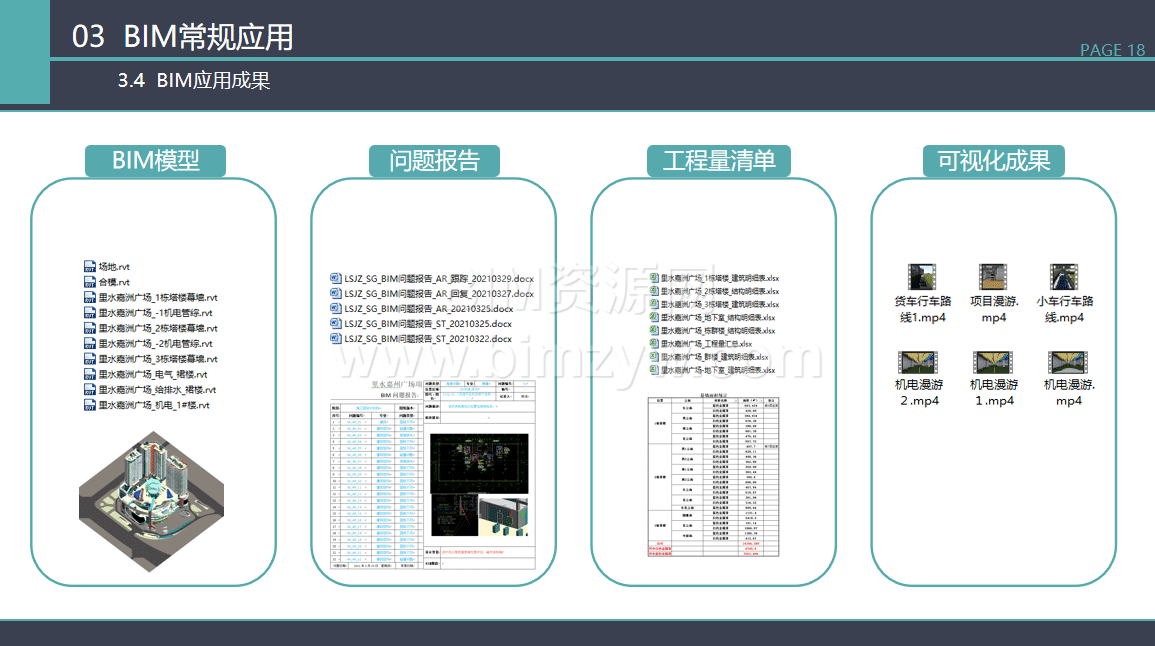

此次 BIM 应用，不仅解决了设计与施工的核心难题，还为项目带来显著经济效益与管理效益。通过图纸前置审核、管线优化、幕墙数字化加工，大幅减少返工、节约工期；同时培养了专业 BIM 人才，完善企业 BIM 应用标准。
